. Вычисление объема насыпи:
Для составления проекта организации работ, выбора типов дорожных машин и оценки стоимости строительства должны быть определены объемы земляных работ.

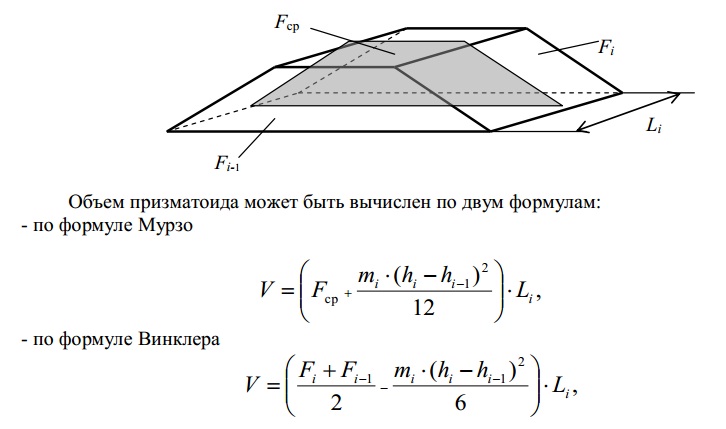

Короткий участок насыпи между двумя смежными переломами продольного профиля при отсутствии поперечного уклона местности может рассматриваться как правильное геометрическое тело – призматоид с трапецеидальными основаниями. Так как рабочие отметки в сечениях дороги как правило отличаются по значению, то в классическую формулу для определения объема правильной призмы добавляется поправка, называемая поправкой на разность отметок.
Ее площадь вычисляется по формуле

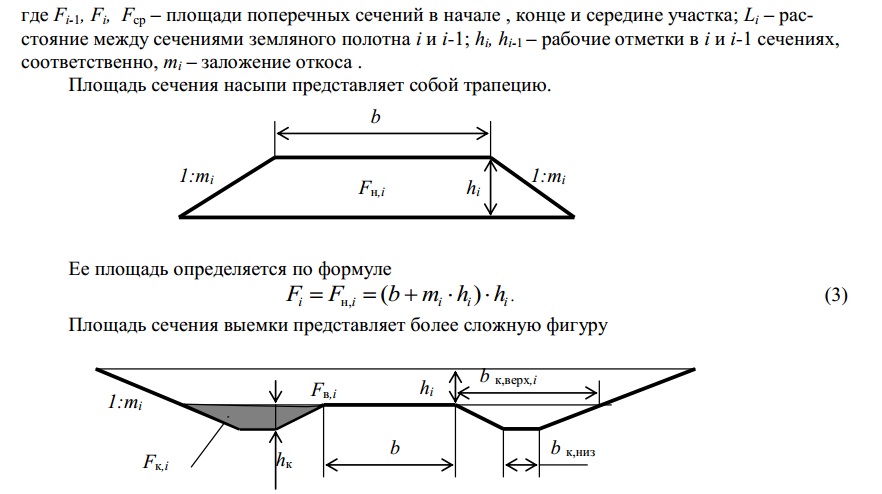

Fi= Fв,i=(b+2bк,верх,i +mi+ hi)* hi +2Fк,i
где b к,верх,i – ширина канавы поверху,
Fк,i – площадь канавы.
Ширина канавы поверху вычисляется по формуле
bк,верх,i= bк,низ+ (mi+n)* hi
где bк,низ - ширина канавы понизу,
n – заложение внутреннего откоса выемки.
Площадь канавы, вычисляется по формуле
к, к,низ к к
F k,i = (bк,низ+ (mi * hk )* hk .
Объемы земляных работ, вычисленные по формулам (1) или (2), называют профильными. Далее устанавливают поправки, которые увеличивают или уменьшают объемы земляных работ.
Поправки вводят:
- на разность смежных рабочих отметок (уже учтены в формулах (1) и (2) );
- на устройство кюветов в выемках (в насыпях не учитываем, так как нарезка канав там происходит после возведения земляного полотна);
- разность ширины земляного полотна;
- дополнительные объемы по отсыпке конусов у искусственных сооружений;
- устройство дорожной одежды;
- снятие растительного слоя грунта.
- искусственное уплотнение грунта в насыпях;
- косогорность (при поперечном уклоне более 100 ‰)
Подсчет объема выемок принципиально не отличается от подсчета объема насыпей. Однако из рассмотрения площади поперечного сечения выемки вытекает, что вместо номинальной ширины В в таблице подсчетов необходимо учитывать величину Вв, которая образуется в результате добавления к нормативной ширине В ширины двух кюветов, являющихся непременным элементом земляного полотна, имеющего форму выемки.
Выполняем расчет объема насыпи на условно ровной поверхности:
F=9*2+1*22=22м2
V=22*50=1100м3
Выполняем расчет объема выемки на условно ровной поверхности:
F k,i = (bк,низ+ (mi * hk )* hk .
F k,i=(1.6+(1*2)*2)=7.2м2
bк,верх,i= bк,низ+ (mi+n)* hi = 7.2м2
Fi= Fв,i=(b+2bк,верх,i +mi+ hi)* hi +2Fк,i = (9+2*7.2+1*2)*2=65.2м2
V=65.2*50= 3260м3
Выполняем расчет объема выемки на косогоре (угол естественного уклона 100:
Выполняем расчет объема насыпи на косогоре (угол естественного уклона 100:
При подсчете объема земляных работ особое значение имеет определение местонахождения нулевых точек, в которых начинаются и оканчиваются насыпи и выемки. Поскольку эти точки образуются в результате пересечения красной и черной линий, то и местонахождение нулевых точек отыскивается из подобия треугольников, образуемых обеими пересекающимися линиями.
При проведении трассы дороги по косогору (вдоль горизонталей) земляное полотно приобретает своеобразные формы.
Наиболее экономной формой земляного полотна при трассировании дороги по косогору является полунасыпь-полувыемка. Для устойчивости насыпи, устраиваемой на крутом косогоре, ее основание делают ступенчатым. В процессе проектирования автомобильной дороги обычно составляется по пикетам график распределения земляных масс, необходимый в процессе постройки дороги.
П
оперечные
профили земляного полотна
дороги,

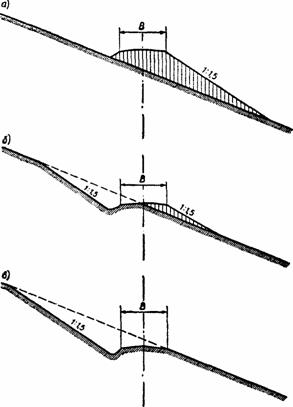

протрассированной на косогоре:
а) в виде насыпи;
б) полунасыпь-полувыемка;
в) в виде выемки
Для учета влияния поперечного уклона местности iПМ (рис. 1 и 2) на величину объема земляных работ необходимо установить формулы, определяющие значение площади поперечного сечения земляного полотна в зависимости от указанного поперечного уклона. Сразу следует сказать, что поперечный уклон iПМ можно установить по карте [6] или измерением на местности, например геометрическим или тригонометрическим нивелированием. Коэффициент заложения косогора m0 является величиной обратной поперечному уклону iПМ , выраженному в долях единицы.
