Этап «Определение топографических знаков».

Оборудование этапа:

1 вариант - топографическая карта;

2 вариант - карточки с топографическими знаками.

Описание этапа:

1 вариант: участники должны за контрольное время – 3 минуты – найти на карте и назвать 10 топознаков. Задание выполняется всей командой.

Данный вариант хуже для судейства – могут возникнуть спорные моменты.

Во избежание конфликтных ситуаций при определении штрафов нельзя допускать, чтобы участники одновременно выкрикивали ответы. Каждый ответ судья сразу же комментирует, сообщая, засчитывается он как правильный, неполный или ошибочный. Ошибки не раскрываются.

2 вариант предусматривает письменный ответ на одну карточку каждым участником команды. Участники вытягивают по одной карточке (всего их 6-8) с изображениями топографических знаков (10 шт.), и пишут ответы. Время выполнения задания – 5 минут. По истечении времени участники возвращают карточки и ответы судьям.

Штрафы:

1 неполный ответ 1 балл

2 не определен топознак 2 балла.

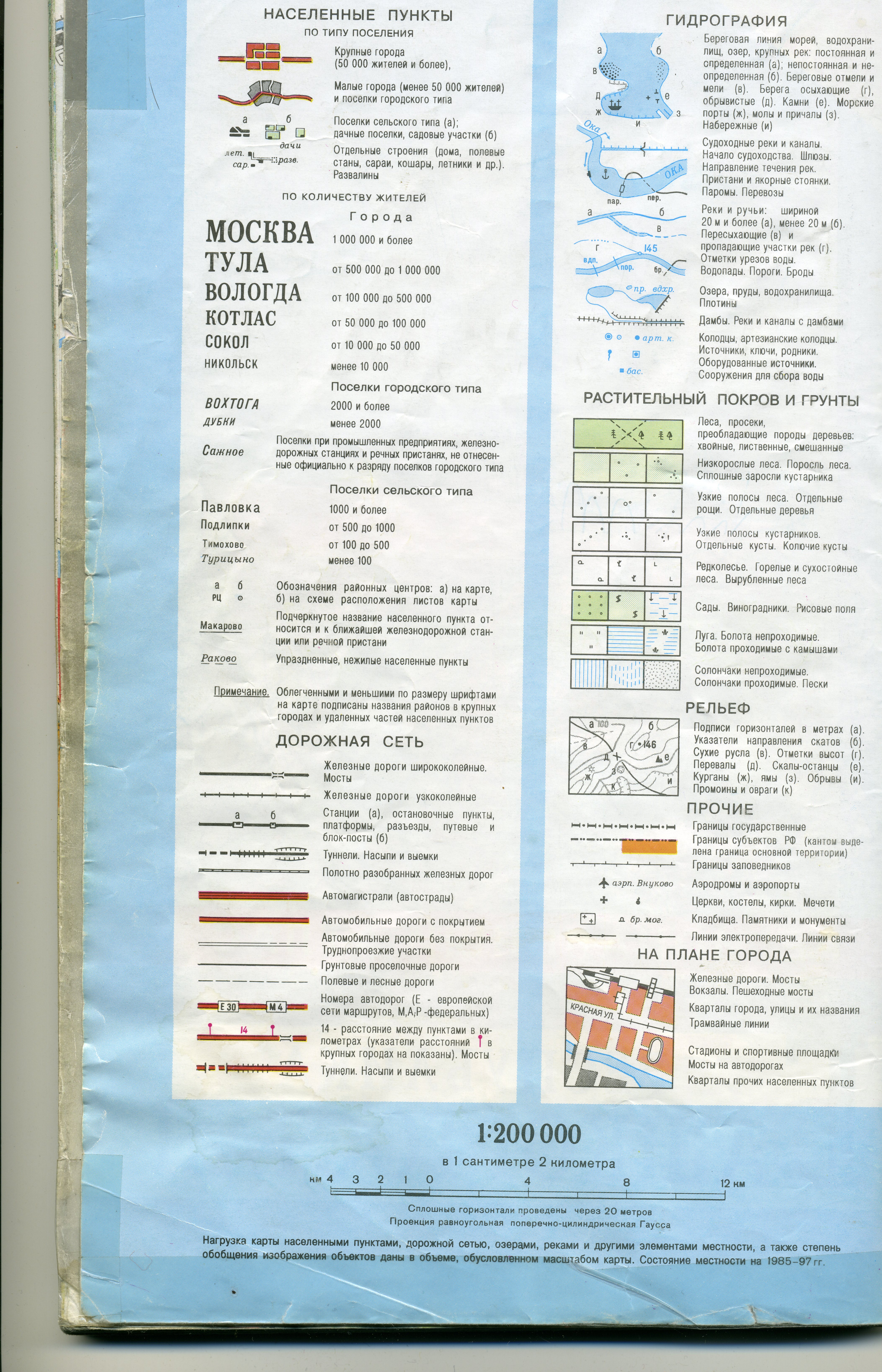

У С Л О В Н Ы Е З Н А К И .

Населенные пункты

Г орода с населением 50 000 жителей и более

Г орода с населением менее 50 000 жителей и поселки городского типа

Поселки сельского типа (а), дачные поселки, садовые участки (б)

О тдельные строения (дома, полевые станы, сараи, летники, развалины и др.)

О тдельно расположенные дворы

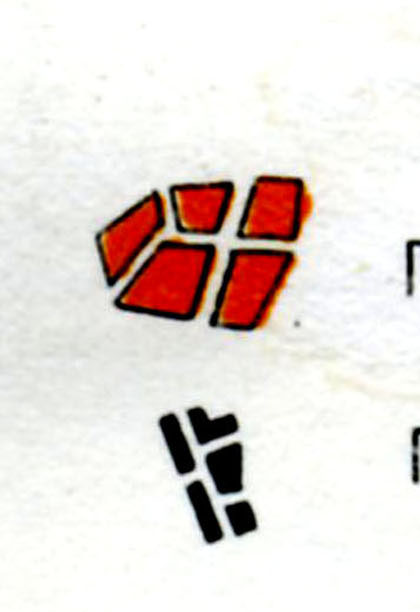

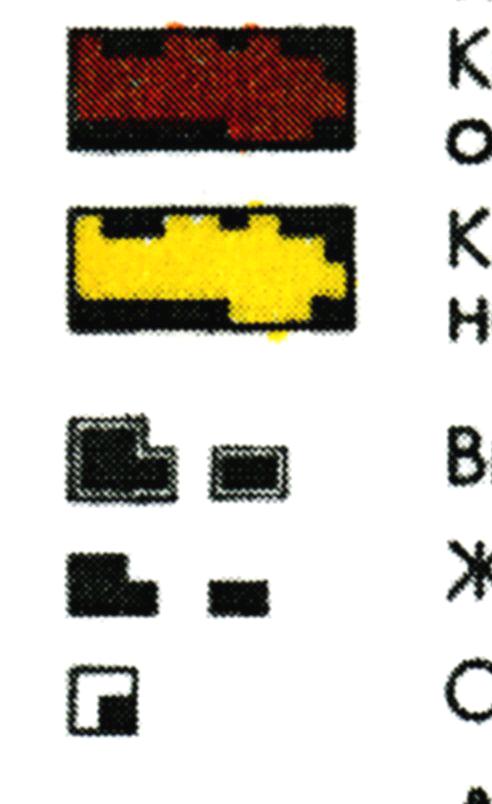

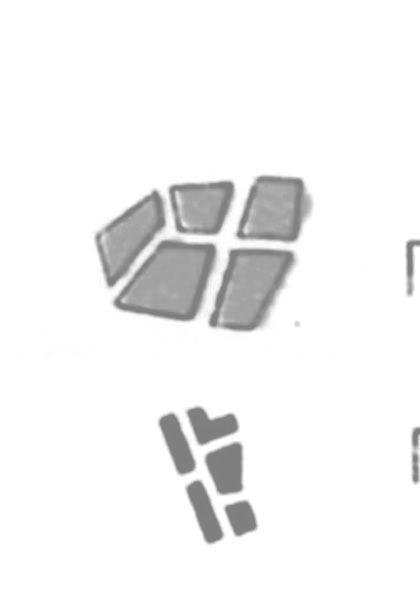

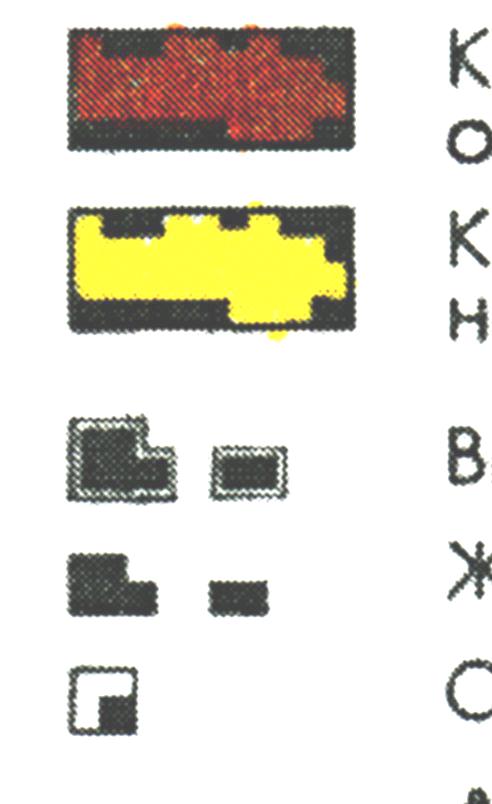

К варталы с преобладанием огнестойких строений

Кварталы с преобладанием не огнестойких строений

Выдающиеся огнестойкие строения

Ивановка Названия населенных пунктов. Численность

88СС жителей в тыс. человек. Сельский совет.

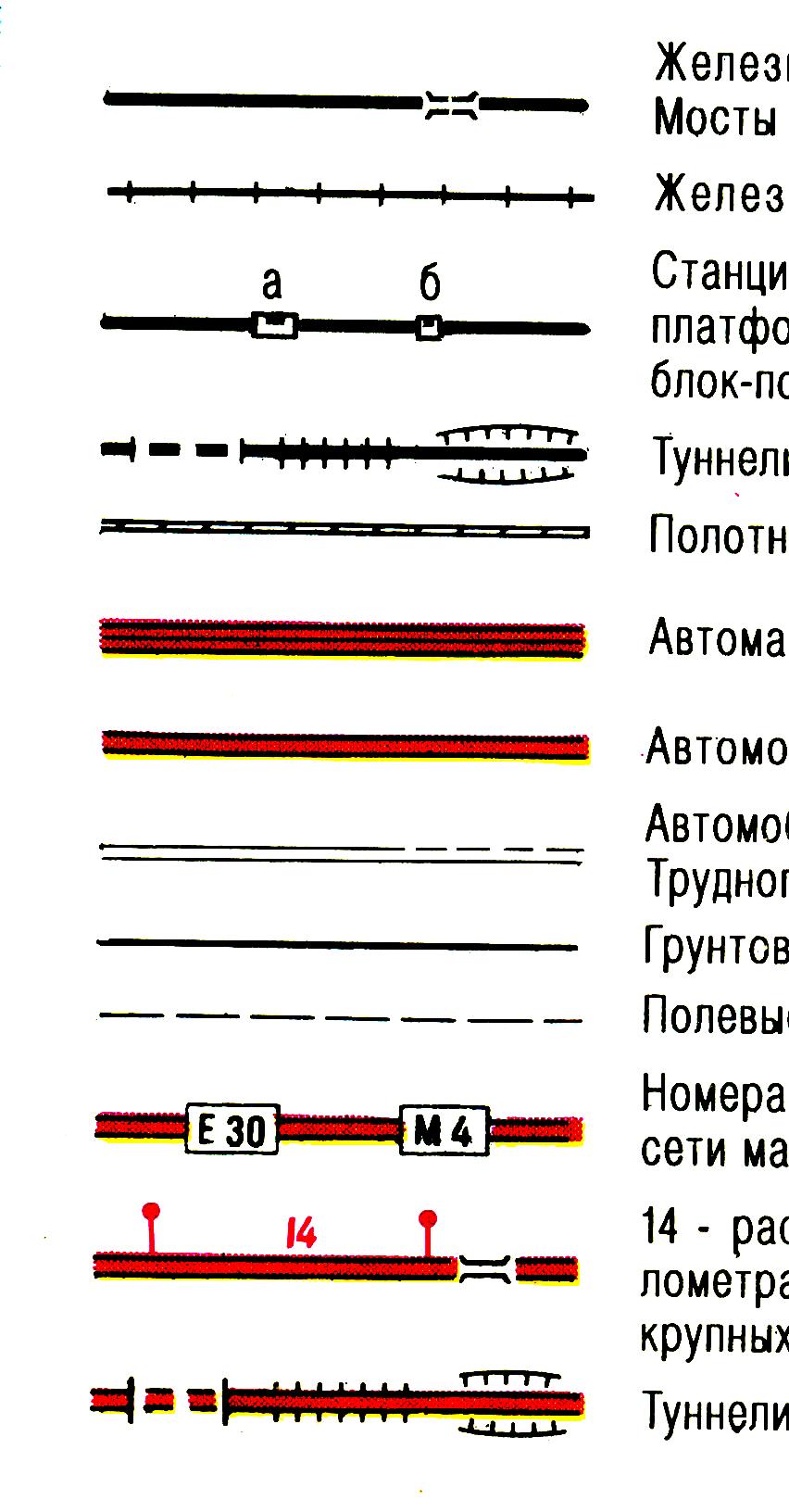

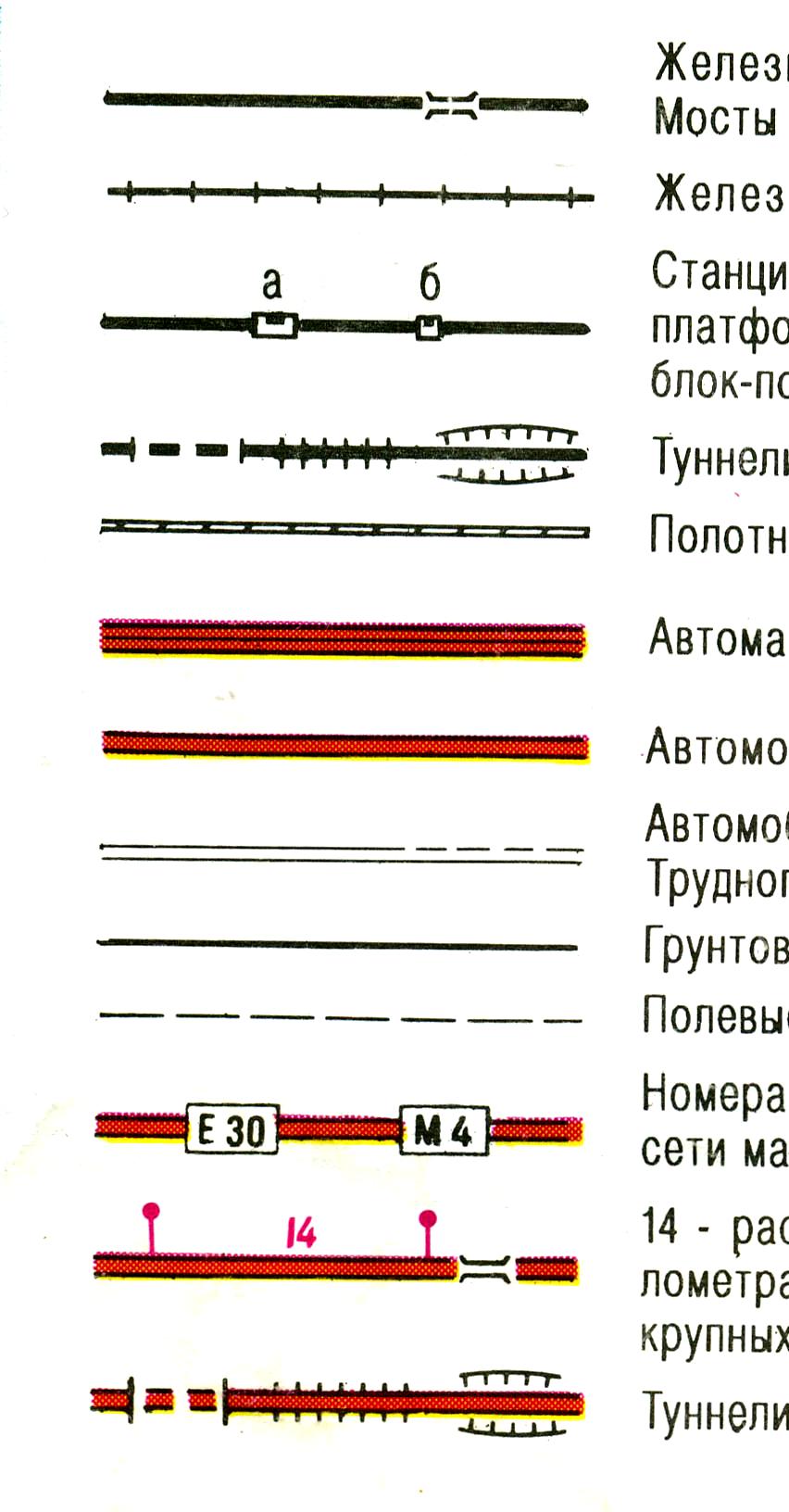

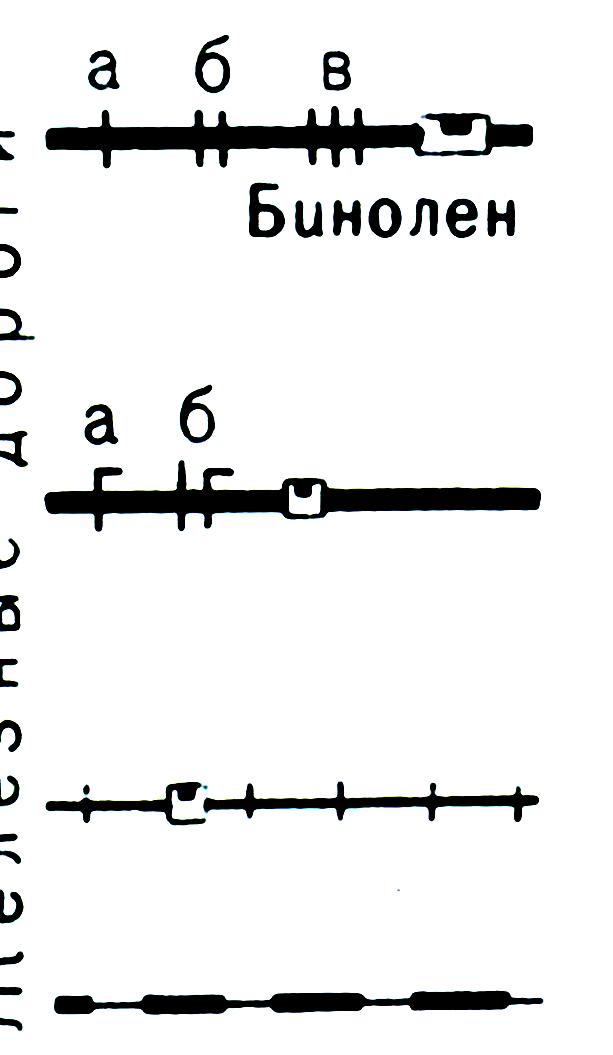

Железные дороги

Н е электрифицированные: а) однопутные, б) двухпутные, в) трехпутные. Мосты.

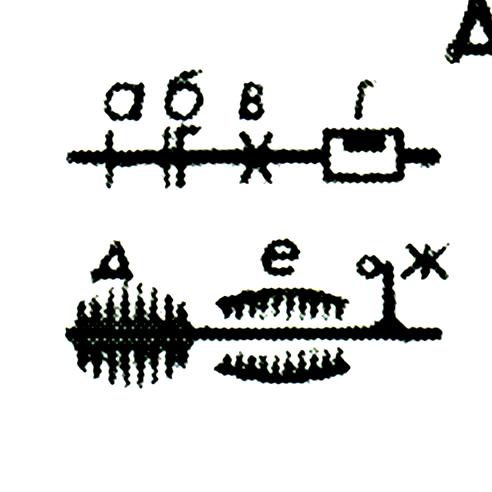

Э лектрифицированные: а) однопутные, б) двухпутные, в) трубы, ж) светофоры и семафоры

Станции (а), остановочные пункты, разъезды, платформы, путевые и блок-посты (б).

Туннели. Насыпи и выемки,

П олотно разобранных железных дорог.

Узкоколейные

П одвесные

Автомобильные дороги

А втострады, автомагистрали с усовершен-ствованным покрытием. Насыпи и выемки, 3 – высота или глубина в метрах

Усовершенствованные шоссе

Н омера автомобильных дорог (Е – означает при- надлежность дороги к европейской сети маршрутов, М,А,Р - федеральных)

Расстояние между пунктами в километрах

Ш оссе с обсадкой

У лучшенные грунтовые дороги (6 – ширина проезжей части дороги в метрах)

Труднопроезжие участки дорог

С троящиеся автострады

Г рунтовые (проселочные) дороги

Полевые и лесные дороги

------------------ Пешеходные тропы

_{З имние дороги}

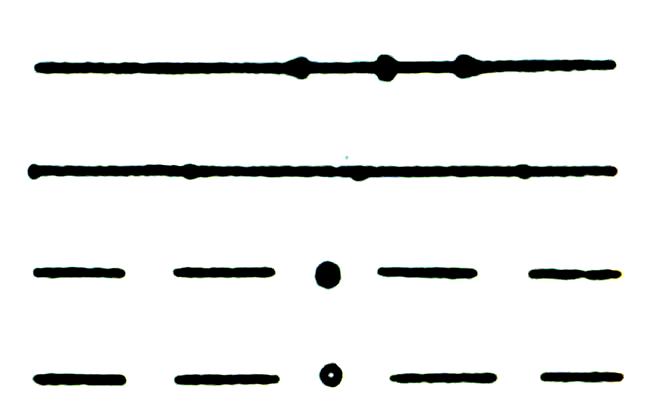

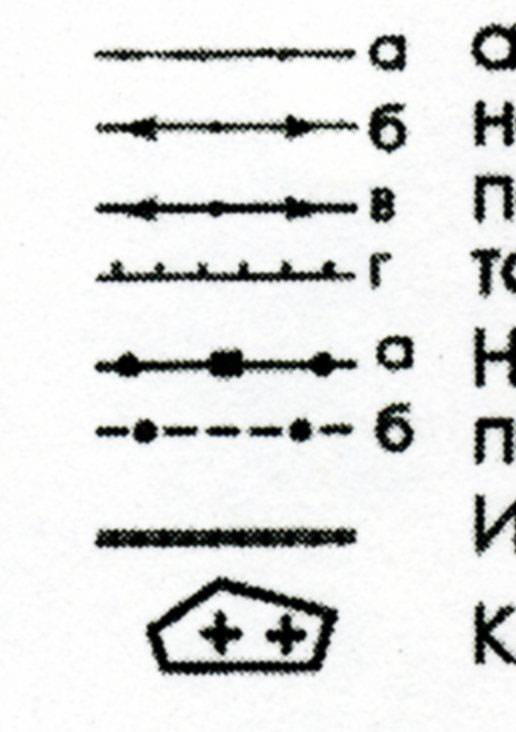

Прочие линейные объекты

Д амбы (Зем.- материал сооружения)

К аменные стены

Л инии связи

Линии электропередач на деревянных опорах

Линии электропередач на металлических или железобетонных опорах

Н ефтепроводы: а) наземные и станции перекачки; б) подземные

Газопроводы

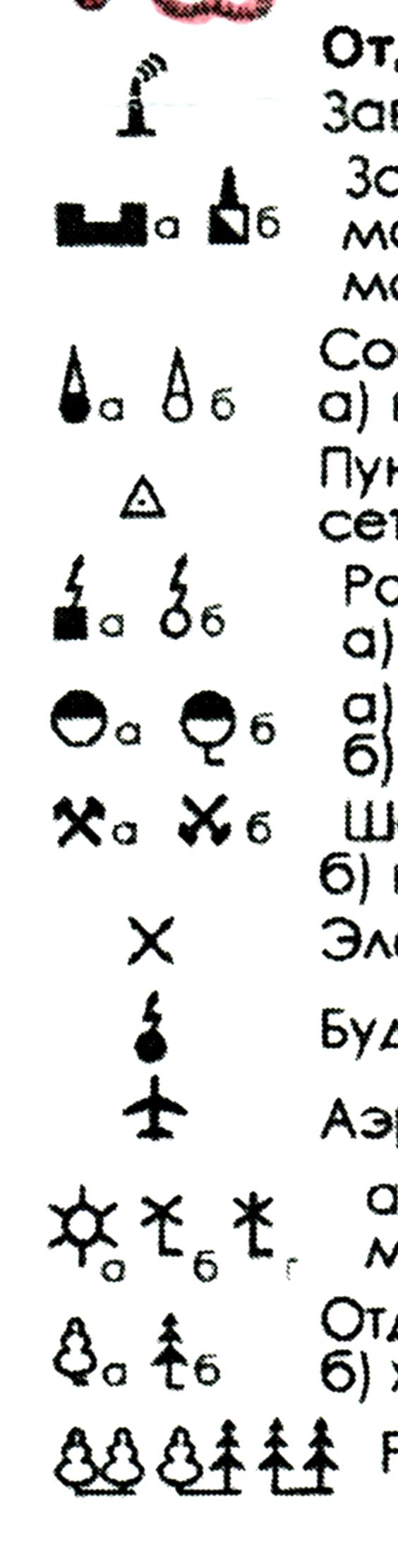

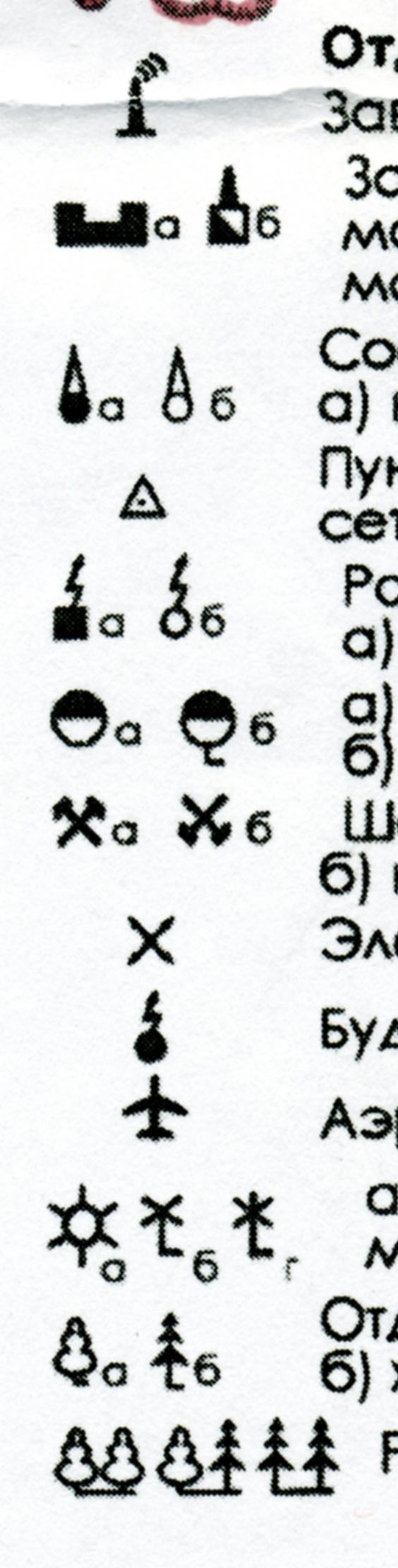

Отдельные местные предметы

З аводские и фабричные трубы

Заводы и фабрики: а) выражающиеся в масштабе, б) не выражающиеся в масштабе с трубой

Сооружения башенного типа: а) капитальные, б) легкого типа

а ) склады горючего и газгольдеры

б) бензоколонки и заправочные станции

Ш ахты и штольни: а) действующие, б) не действующие

М еста добычи полезных ископаемых открытым способом (карьеры)

Терриконы – отвалы.

Т орфоразработки

Э лектростанции

Б удки трансформаторные

Р адио и телевизионные: а) станции и центры, б) мачты

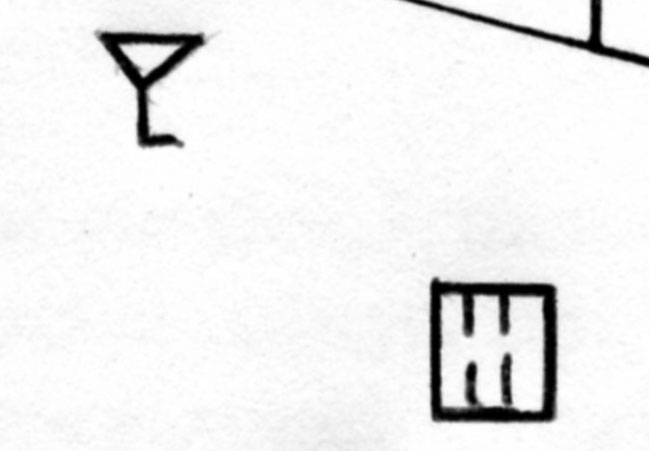

а ) метеостанции, б) телеграфы

Аэродромы. Посадочные полосы

М осты деревянные и каменные

Мосты металлические

Плотины

а ) водяные мельницы, б) ветряные мельницы, в) ветряные двигатели

Д ом лесника. Пасека.

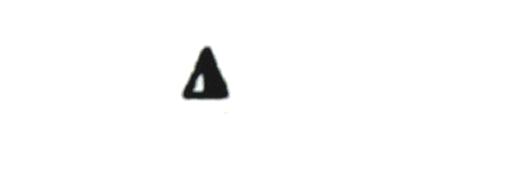

Пункты государственной геодезической сети

Ц еркви

П амятники и монументы, братские могилы

К ладбища

Рельеф

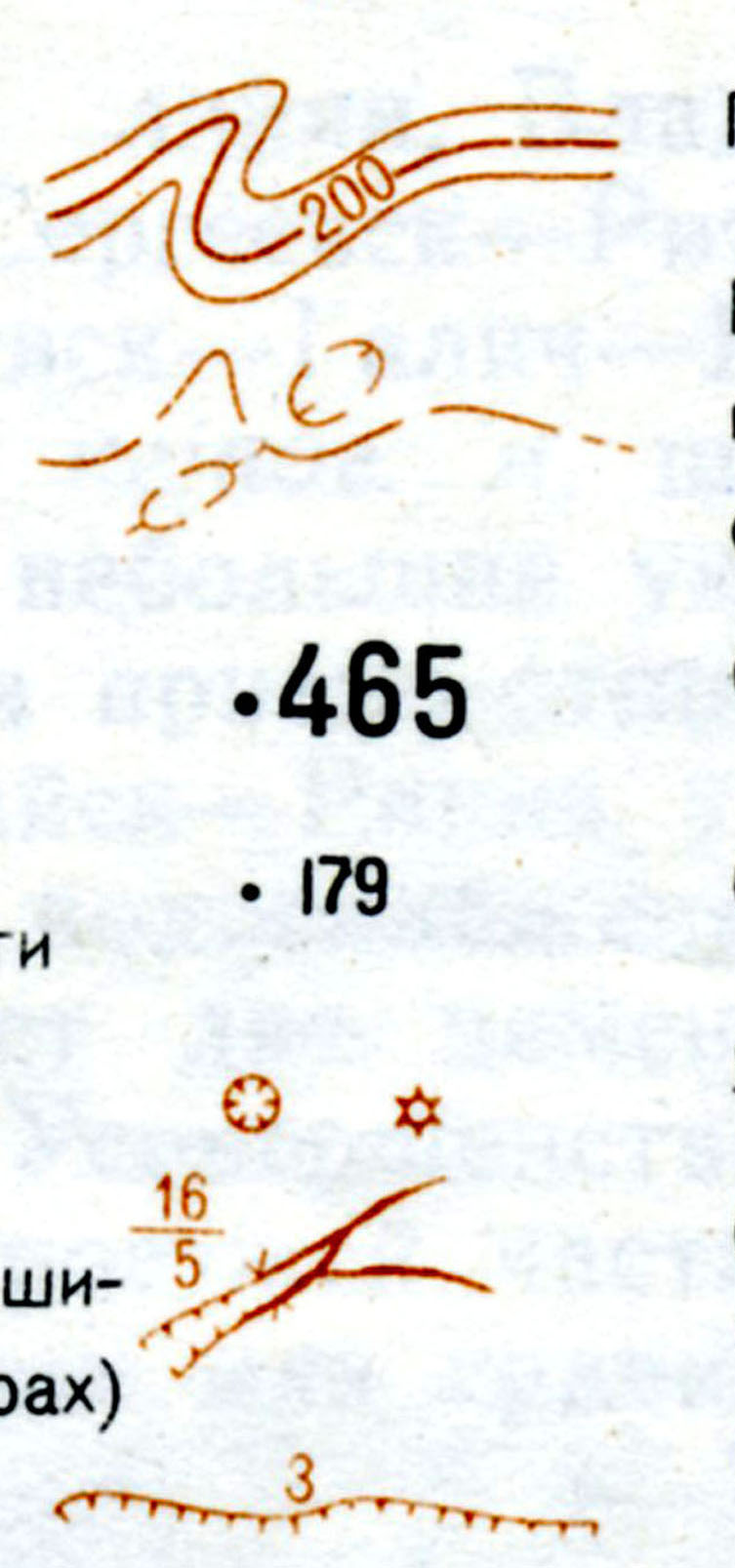

Горизонтали основные и их подписи

Горизонтали дополнительные(полугоризонтали)

Указатели направления скатов (бергштрихи)

О тметки командных высот

О тметки высот

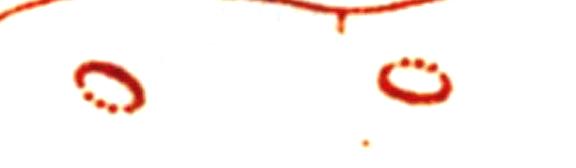

Ямы. Курганы и бугры.

Овраги и промоины: 16 – ширина между бровками, 5 – глубина в метрах

О брывы: 3 – высота в метрах

К арст. Пески.

а ) скалы-останцы, б) скопления камней

Отдельно лежащие камни: 5 - высота в метрах

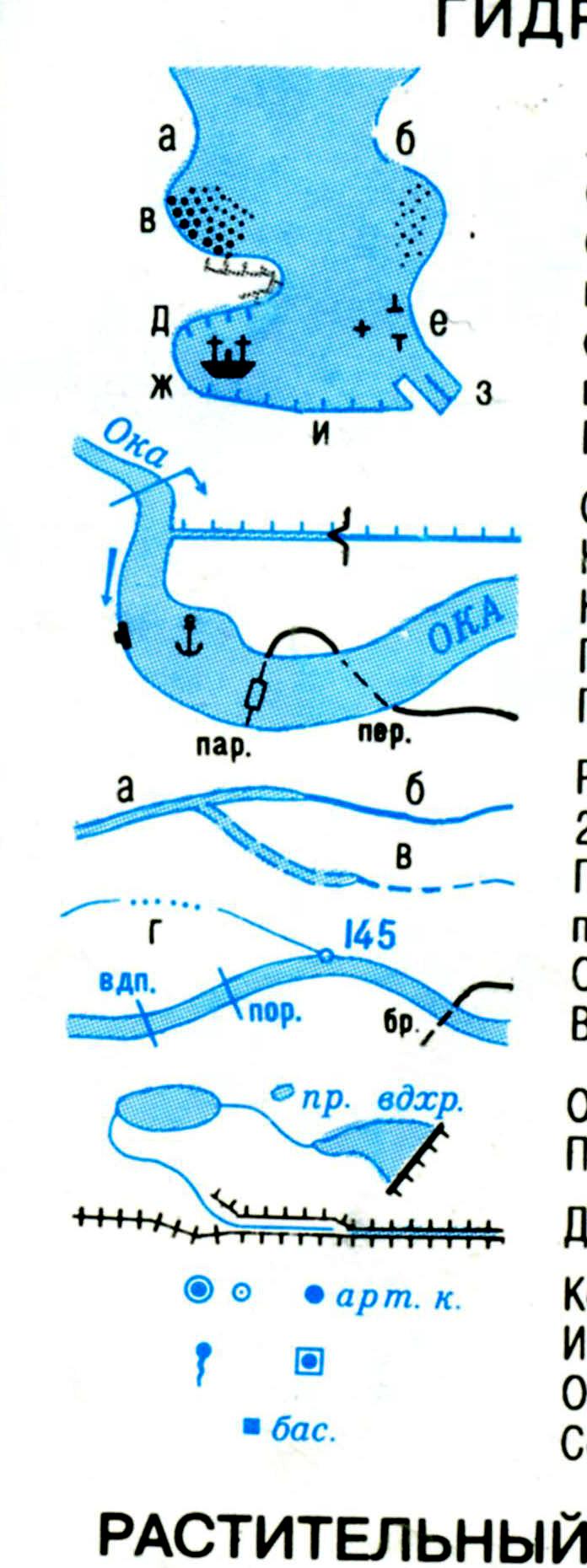

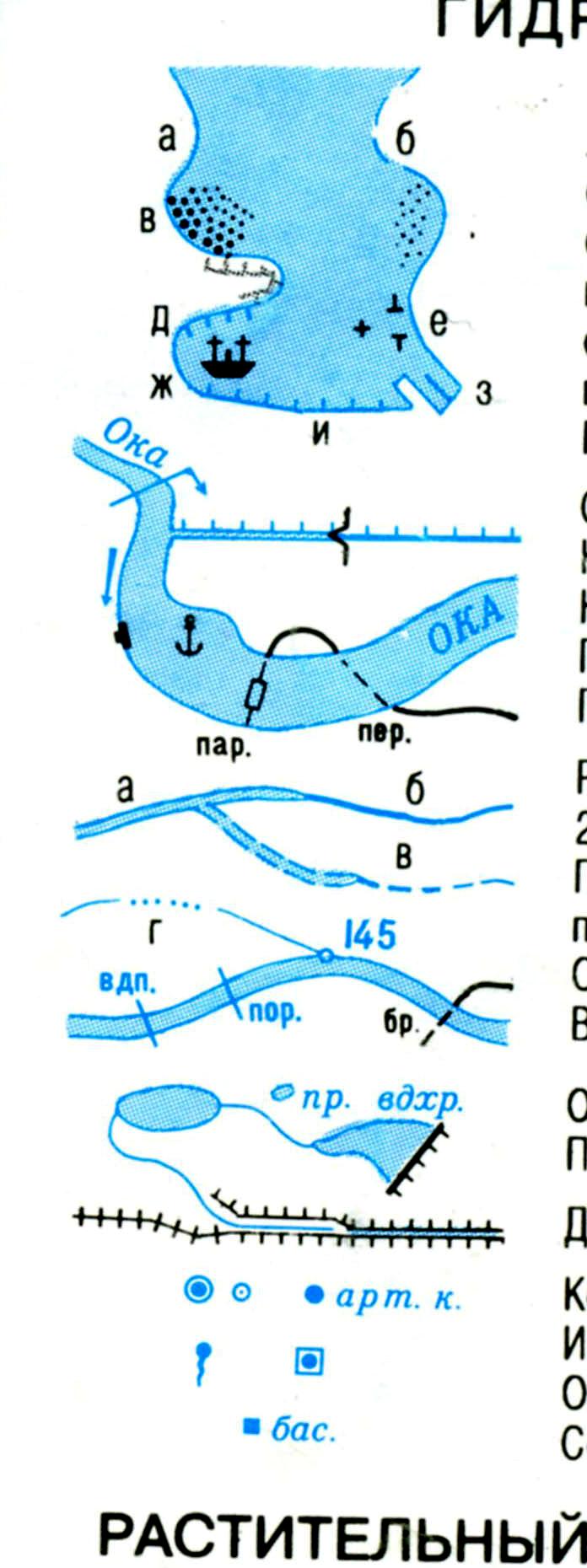

Гидрография

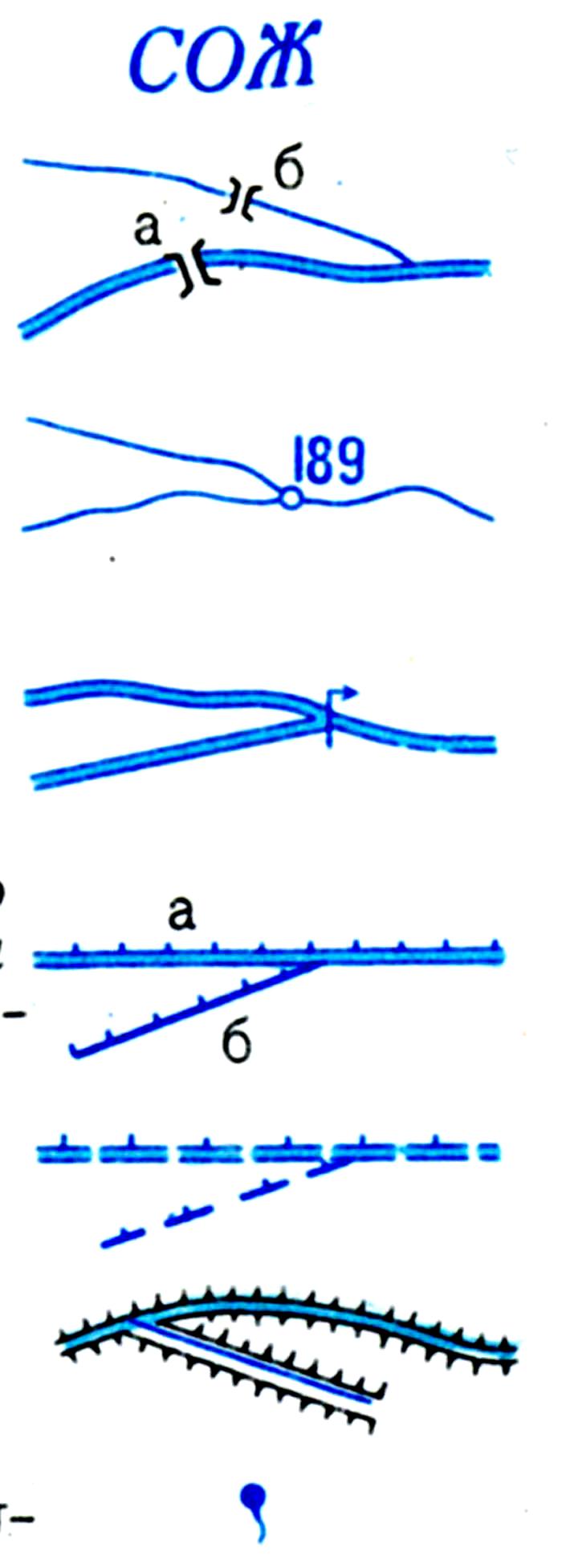

С удоходные реки и каналы

Мосты: а) длиной 20 м и более, б) длиной менее 20 м

Реки и каналы шириной менее 20 м

Отметки урезов воды

Реки и каналы шириной 20 м и более

Начало судоходства

Каналы судоходные: а) шириной 20 м и более, б) шириной менее 20 м

Каналы судоходные строящиеся

Реки и каналы с дамбами

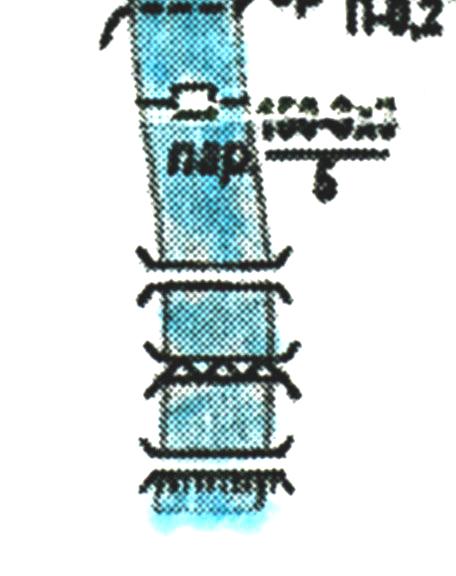

Судоходные реки и каналы. Шлюзы.

Направление течения реки.

П ристани и якорные стоянки.

П аромы. Перевозы. Пляжи

Пересыхающие реки, ручьи (в).

Пропадающие участки рек (г).

Водопады. Пороги. Броды.

Озера, пруды, водохранилища.

Плотины

Б олота: а) непроходимые, б) проходимые с камышами

^К Колодцы, артезианские колодцы.

Источники, ключи, родники.

Оборудованные источники.

Сооружения для сбора воды.

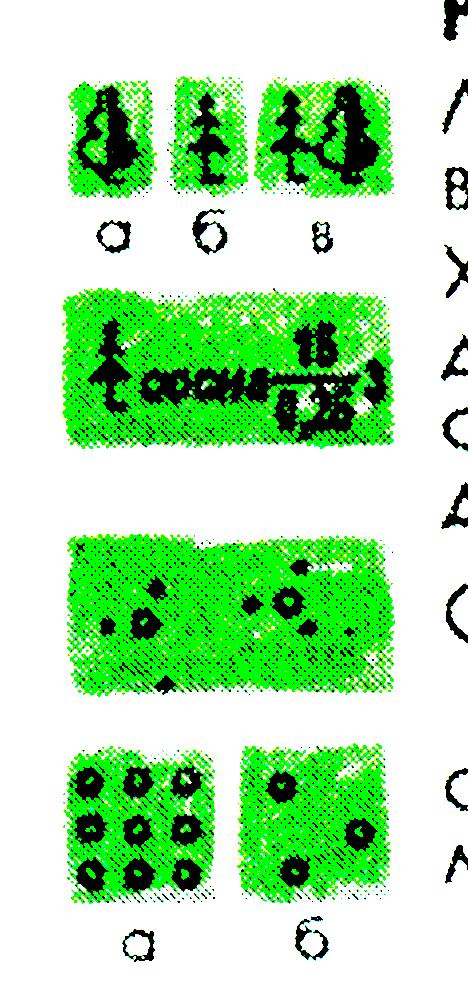

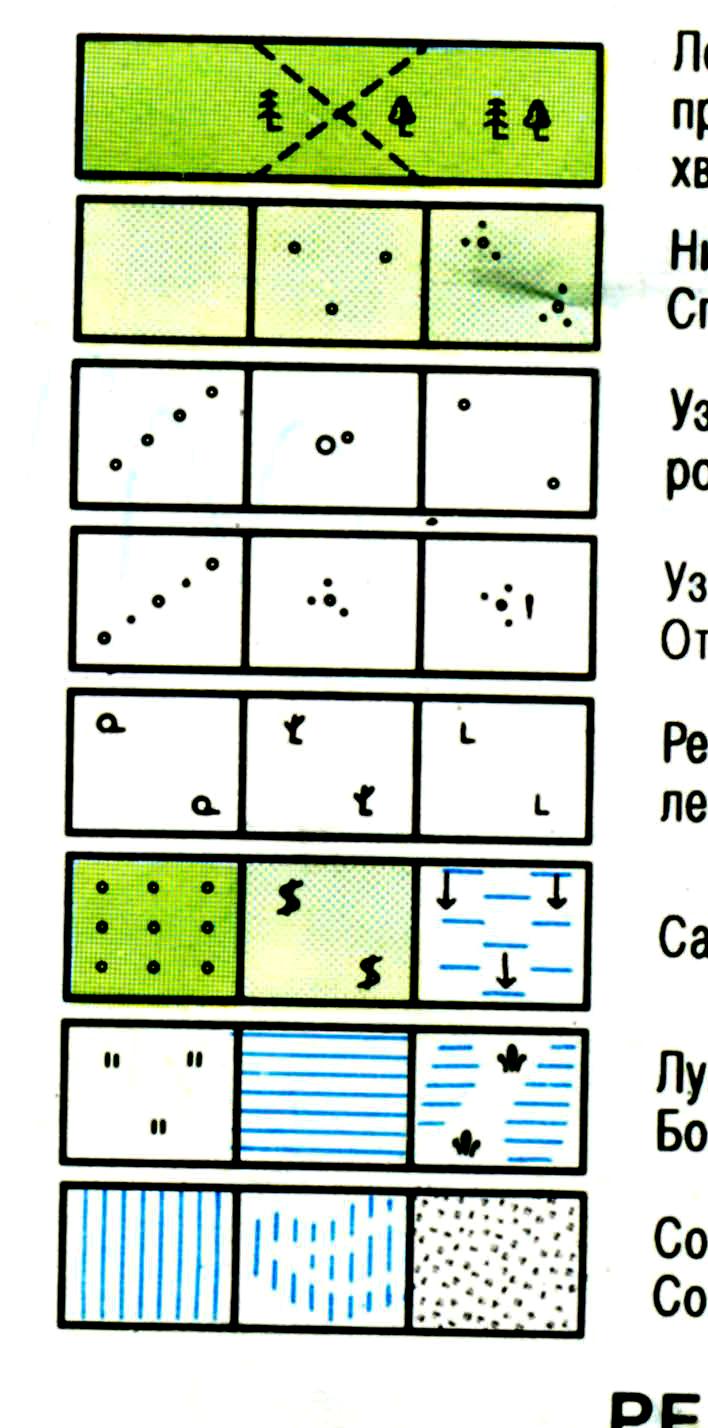

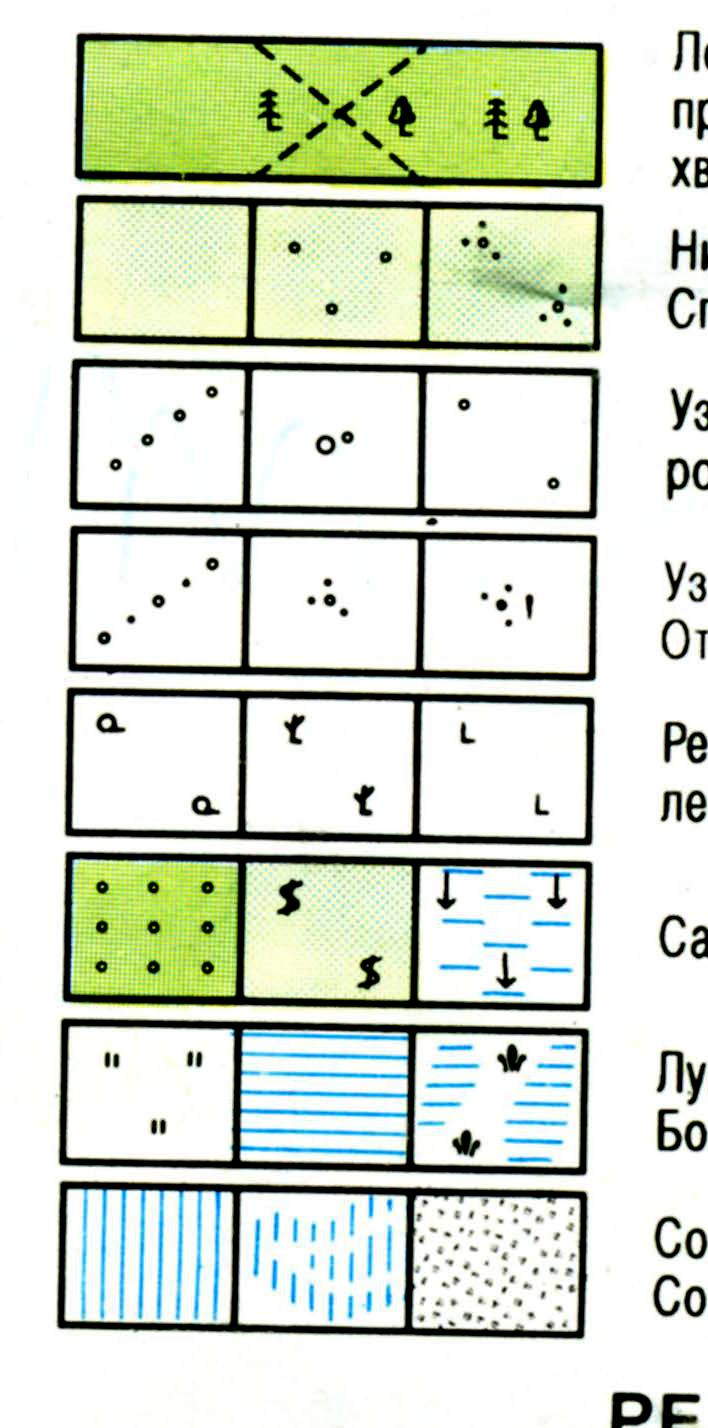

Растительность

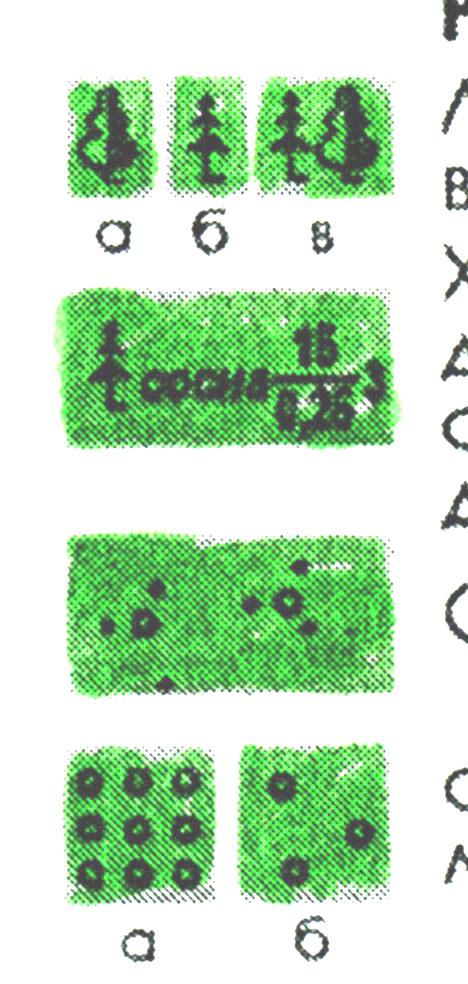

Леса: а) лиственные, б) хвойные,

в) смешанные

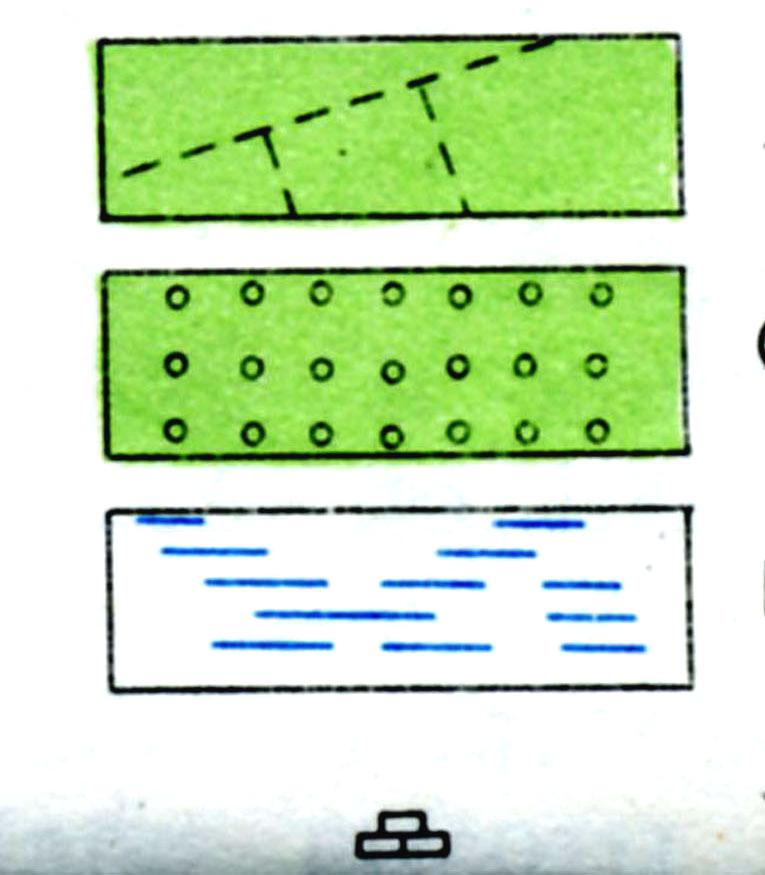

Леса. Просеки

С плошные заросли кустарника

Рощи, не выражающиеся в масштабе

З ащитные лесопосадки и узкие полосы леса: 3 – высота в метрах

Узкие полосы кустарников и живые изгороди

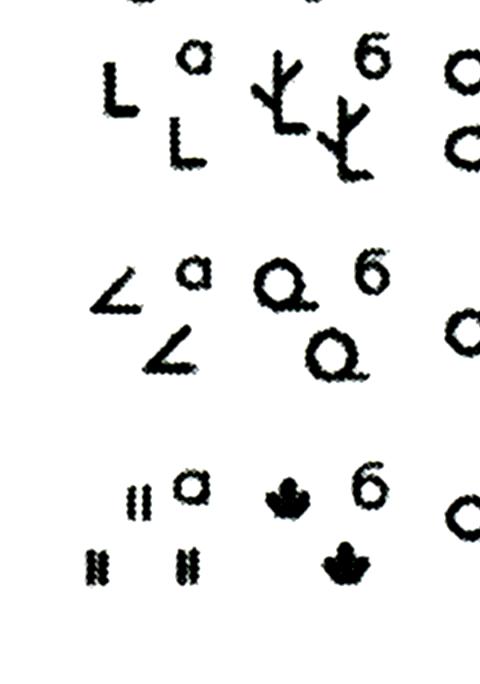

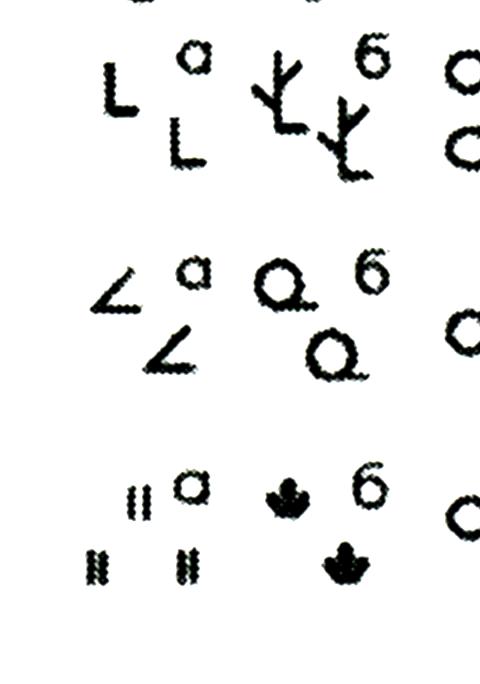

О тдельно стоящие деревья: а) лиственные,

б) хвойные

Отдельные кусты

М олодая поросль и молодые посадки леса, высотой до 4 м.

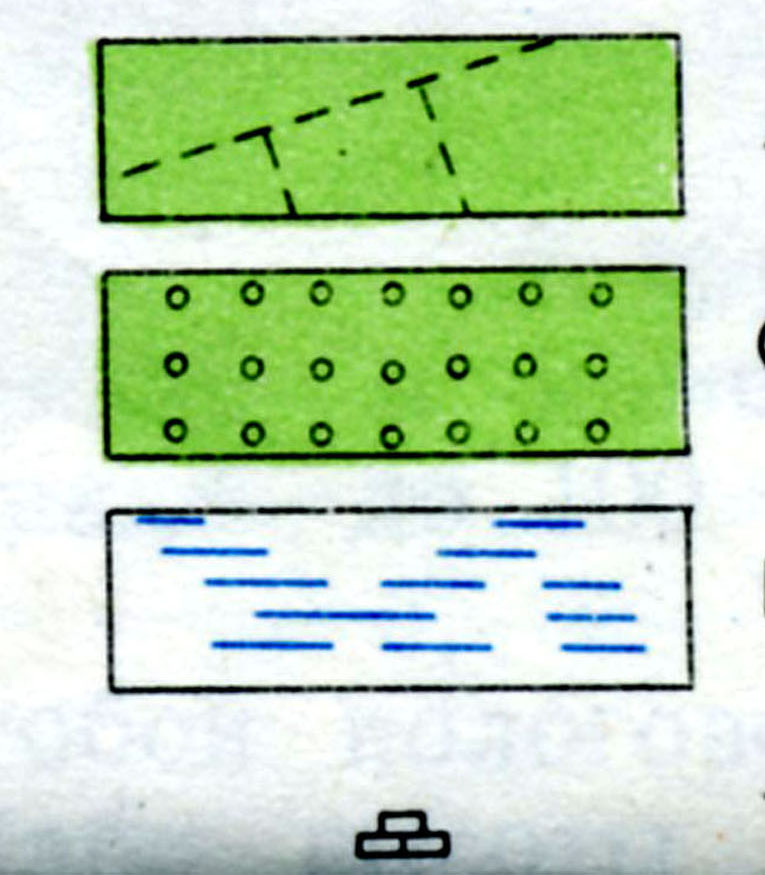

а ) вырубленные леса, б) горелые и сухостойные леса

а) буреломы, б) редколесья

а) луговая растительность, б) камыши

………… Граница зон растительности

Ф руктовые сады

В иноградники. Рисовые поля.

а) пашня, б) огород

а) б)
