Простые и сложные разрезы

Разрезы различают в зависимости от числа секущих плоскостей, при помощи которых получается разрез на данной проекции. Они бывают:

1) простыми, когда имеется только одна секущая плоскость;

2) сложными, когда имеются две или более секущие плоскости, которые совмещаются с данной плоскостью проекций.

Ступенчатым называется разрез в том случае, если сложный разрез получается при помощи параллельных плоскостей.

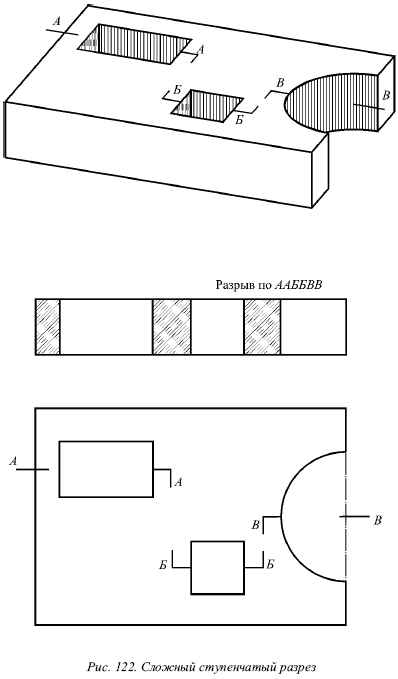

На рисунке 122 сложный ступенчатый разрез показан при помощи трёх фронтальных плоскостей.

9. Сечения вынесенные и наложенные. Назначение и особенности изображения

1. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали (см. рис. 170) на любом месте поля чертежа, наложенные — непосредственно на видах (см. рис. 171).

Рис. 170. Вынесенные сечения

Вынесенные сечения предпочтительней, так как они не загромождают вид лишними линиями.

Рис. 171. Наложенное симметричное сечение

Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины (s), как и линия, принятая для видимого контура изображения; контур наложенного сечения — сплошной тонкой линией (от 1/3 до 1/2); причем контур вида в месте расположения наложенного сечения не прерывают.

22.2. Обозначение сечений. Чтобы показать, в каком месте проходит секущая плоскость, ее обозначают.

Если сечение вынесенное, то, как правило, проводят разомкнутую линию, два утолщенных штриха (рис. 170). Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Если сечение представляет собой симметричную фигуру и расположено на продолжении линии сечения (штрихмунктирной), то стрелок и букв не наносят (см. рис. 170). Наложенное сечение обычно не обозначают (рис. 171). Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят (рис. 172).

Рис. 172. Обозначение наложенного несимметричного сечения

10 Особенности нанесения на чертежах линейных, угловых , радиальных и диаметральных размеров.

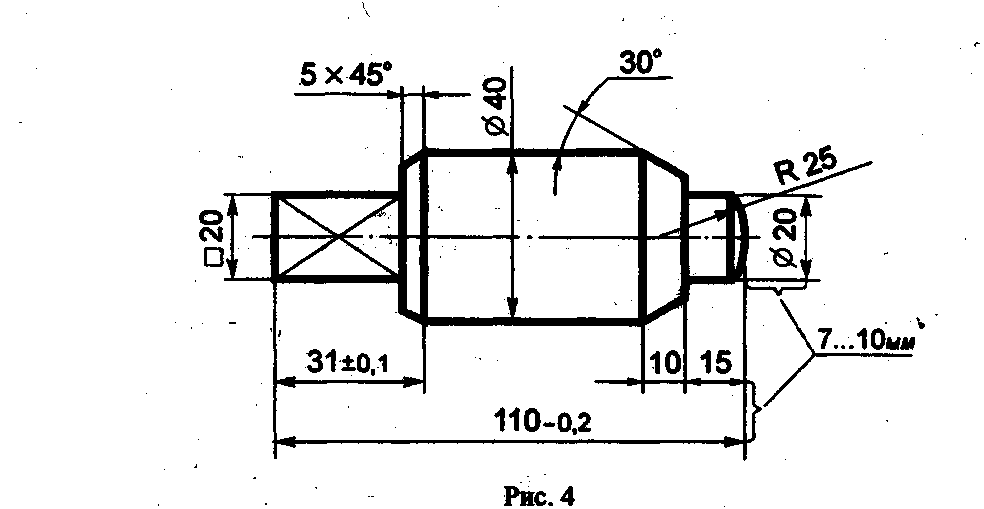

(ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, 1ЧСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ) Величину изображённой детали можно определять только по размерным числам. Их наносят над размерными линиями возможно ближе к их середине (рис. 4).

Размерные линии 'Ограничивают стрелками, которые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до параллельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Чтобы размерные линии не пересекались с выносными, меньший размер наносят ближе к изображению, а больший - дальше (размеры 15, 30 и размер 110 на рис. 4).

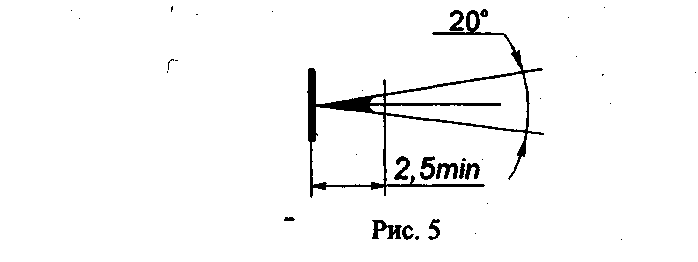

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

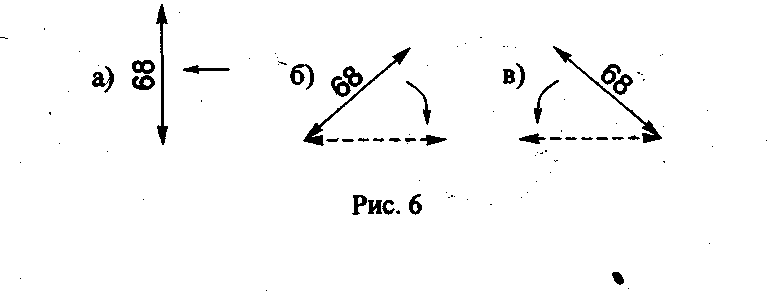

Размерные числа линейных размеров наносят в соответствии с положением размерных линий, как показано на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказались в удобном для чтения положении, если дать размерной линии "упасть" в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чертежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не проставляют (см. рис.4).

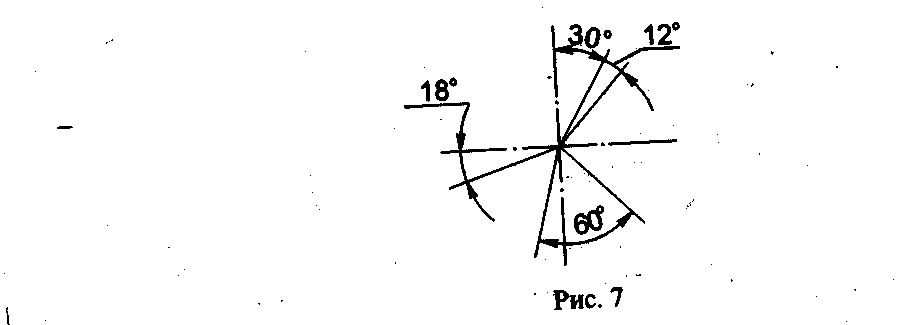

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (') и секундах ("), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°. Применение и построение этого знака показано на рис. 8.

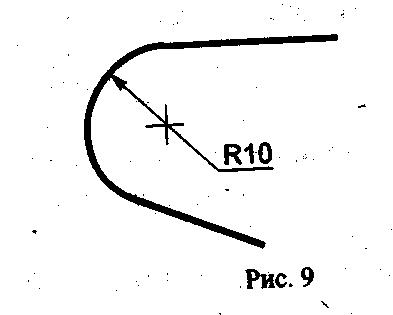

Для обозначения радиуса перед размерным числом всегда наносят знак R - латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

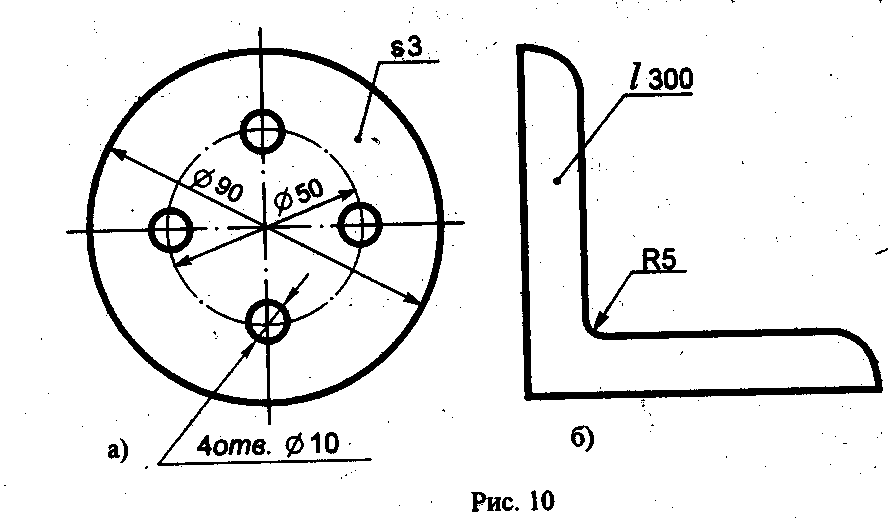

Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, например 3 отв. 16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Перед числом, указывающим толщину детали, наносят букву S, а перед числом, указывающим длину детали, - букву L

11. Аксонометрические проекции.. Основные определения и понятия. Стандартные аксонометрические поверхности. Примеры построения проекций

1. Понятие об аксонометрических проекциях и их применение. Аксонометрическими (Аксонометрия в переводе с греческого языка («ахоп» — ось; «metreo» — измеряю) означает осемерное изображение.) проекциями называют изображения, полученные путем проектирования параллельными лучами фигуры (предмета) вместе с осями координат на произвольно расположенную плоскость, которую называют «аксонометрической» (или картинной). Обычно плоскость (или предмет) располагают так, чтобы на аксонометрической проекции предмета были видны три стороны: верхняя (или нижняя), передняя и левая (или правая). Основным достоинством аксонометрических проекций является наглядность и представление о величине изображенного предмета, поэтому их применяют в качестве иллюстрации к чертежу для облегчения понимания конструктивной формы предмета. На (фиг.270) показано получение аксонометрической проекции детали. На аксонометрических проекциях приняты следующие обозначения: аксонометрическая плоскость обозначается П'; аксонометрические оси координат - х', у', z'; аксонометрические проекции точек A, В и т.д. обозначаются А', В' и т.д. Начало координат обозначается О'.

2. Виды аксонометрических проекций.

В зависимости от направления проектирующих лучей аксонометрические проекции разделяются на: прямоугольные или ортогональные (проектирующие лучи перпендикулярны аксонометрической плоскости П') и косоугольные (проектирующие лучи наклонены к аксонометрической плоскости).

В зависимости от наклона осей координат к аксонометрической плоскости , а следовательно, от степени уменьшения размеров аксонометрических проекций отрезков, имеющих направление осей координат (Известно, что отрезок прямой, наклоненный к плоскости, проектируется на нее уменьшенным; чем больше будет угол наклона, тем меньших размеров будет проекция отрезка.), - все аксонометрические проекции делятся на три основных вида:

1) изометрические, т.е. одинакового измерения (оси z', х' и у' наклонены одинаково; следовательно, уменьшение размеров по направлению всех трех осей одинаковое);

2) диметрические, т. е. двойного измерения (две оси координат имеют один и тот же наклон, а третья - другой; следовательно, уменьшение размеров по этим двум осям будет одно и то же, а по третьей оси - другое);

3) триметрические, т.е. тройного измерения (все оси имеют разный наклон; следовательно, уменьшение размеров по направлению всех трех осей разное).

В машиностроительном черчении из прямоугольных аксонометрических проекций чаще всего применяют изометрическую и диметриче-скую, а из косоугольных - диметрическую, которую иначе называют фронтальной диметрической проекцией.

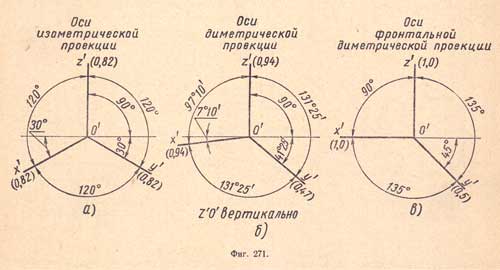

3. Изображение аксонометрических осей и показатели искажения. В изометрической проекции углы между аксонометрическими осями х' , у' и z' одинаковы (по 120°); ось z' расположена вертикально; следовательно, оси х' и у' наклонены к горизонтальной линии на угол 30° (фиг.271, При таком положении осей показатели искажения для всех осей одинаковы и равны 0,82.

Показателем искажения называют отношение размера аксонометрической проекции отрезка, имеющего направление какой-либо оси координат, к его действительному размеру. Например, при действительном размере 100 мм и показателе искажения 0,82 размер аксонометрической проекции равен 100 × 0,82 = 82 мм.

В диметрической проекции угол между аксонометрическими осями z' и х' равен 97°10', а углы между аксонометрическими осями х' и у', а также z' и у' одинаковы, т.е. по 131°25'. Аксонометрическая ось z' имеет вертикальное положение, следовательно, ось х' наклонена к горизонтальной линии на угол 7°10' а ось у' на угол 41° 25' (фиг.271,б).

При таком наклоне аксонометрических осей показатель искажения для осей z' и х' равен 0,94, а для оси у' - 0,47.

Во фронтальной диметрической проекции угол между аксонометрическими осями z' и х' равен 90°, а углы между аксонометрическими осями х' и у', а также между аксонометрическими осями z' и y' одинаковы, т. е. по 135°. Ось z' имеет вертикальное положение, следовательно, ось х' будет иметь горизонтальное положение, а ось у' наклонена к горизонтальной линии на угол 45° (фиг.271,в).

Показатели искажения по аксонометрическим осям х' и z' равны 1,0 а по оси у' - 0,5.

Такую фронтальную диметрическую проекцию называют кабинетной; ее рекомендуется применять тогда, когда хотят показать без изменения очертания фигур, расположенных в плоскостях, параллельных фронтальной плоскости проекций.

Для сравнения изображений, выполненных в аксонометрических проекциях, на (фиг.272) показаны различные аксонометрические проекции одного и того же куба.
