1. Форматы чертежей. Основные и дополнительные

Чертежи выполняют на листах бумаги определенного размера (формата). ГОСТ 2.301—68* (СТ СЭВ 1181—78) устанавливает форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию. Формат листа определяется размером внешней рамки, выполняемой тонкой линией. Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм от левой стороны внешней рамки и на расстоянии 5 мм от остальных сторон.

Форматы подразделяются на основные и дополнительные. К основным форматам относятся формат с размерами сторон 1189x841 мм (площадь 1 м2) и другие форматы, полученные путем последовательного деления предыдущего основного формата на две равные части — линией, параллельной меньшей стороне предыдущего формата. Размеры сторон формата площадью 1 м2 выбраны таким образом, чтобы при делении пополам большей стороны формата получался прямоугольник, подобный исходному. Дополнительные форматы образуются увеличением коротких сторон основных форматов в n раз, где n — целое число. Обозначение основных форматов состоит из буквы А и арабской цифры от 0 до 5. Обозначение дополнительных форматов состоит из обозначения основного формата и его кратности. Предельные отклонения сторон форматов — в пределах от 1,5 до 3 мм в зависимости от размера стороны.

Обозначение формата
АО	А1	А2	A3	А4
Размеры сторон листа, мм
1189x 841	594 х 841	594 х 420	297 х 420	297 х 210

2 Масштабы чертежей стандартные

ГОСТ 2.302 – 68

Масштаб – это соотношение линейных размеров на условном графическом изображении к истинным величинам изображаемого объекта. Слово «масштаб», заимствованно от немецкого слова «Masstab», что означает – размер, мерило, масштаб.

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам. Масштабы изображений на чертежах должны выбираться из стандартного ряда:

Натуральная величина ----------- 1:1 При масштабе 1:1 на чертеже предмет изображается с реальными размерами.

Масштабы уменьшения ----------- 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

При масштабах уменьшения второе число показывает во сколько раз размеры предмета изображаются на чертеже меньше, чем реальные. Например, при масштабе 1:2 предмет изображается на чертеже с размерами в 2 раза меньше реальных.

Масштабы увеличения ------------ 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При масштабах увеличения первое число показывает во сколько раз размеры предмета изображаются на чертеже больше, чем реальные. Например, при масштабе 2:1 предмет изображается на чертеже с размерами в 2 раза больше реальных.

В случае необходимости допускается реализовывать масштабы увеличения (100n):1, где буква n – является целым числом.

3 Основная надпись. Особенности ее заполнения

Все виды конструкторской документации (графические и текстовые) имеют основную надпись, которая располагается в правом нижнем углу поля чертежа. На листах формата А4 основную надпись располагают только вдоль короткой стороны .а на остальных форматах — вдоль короткой либо вдоль длинной стороны, в зависимости от расположения изображений изделия на формате.

Форму, размеры, содержание основной надписи устанавливает ГОСТ 2.104-68. Основная надпись производственного чертежа имеет следующие размеры: длина — 185 мм, высота — 55 мм.

Размеры основной надписи учебных чертежей стандартами не регламентируются. Исходя из практики ее удобнее выполнять длиной 185 мм и высотой, выбираемой в пределах от 15 до 24 мм. Рассмотрим, какую информацию несет основная надпись, применяемая на производственных и учебных чертежах.

Цифрами обозначены номера граф (рис. 38, а, рис. 39, а), в которых записываются:

1. Наименование изделия.

2. Обозначение документа (вписывается только на производственных чертежах).

3. Обозначение материала, из которого изготовлена деталь.

4. Литера (вписывается только при оформлении некоторых производственных чертежей).

5. Масса изделия указывается в килограммах (на многих чертежах не заполняется).

6. Масштаб (например, 1:1).

7, 8. Номера листов графического документа (заполняется только на производственных чертежах).

9. Наименование организации, выпустившей документ.

10. Указываются функции исполнителей документа — «чертил», «проверил».

11. Указываются фамилии исполнителя и проверившего документ.

12,14-18 (заполняются только на производственных чертежах).

13. Записывается дата изготовления документа.

19. Графа, специально введенная только для учебных чертежей, в которой записываются № задания и вариант (для удобства проверки).

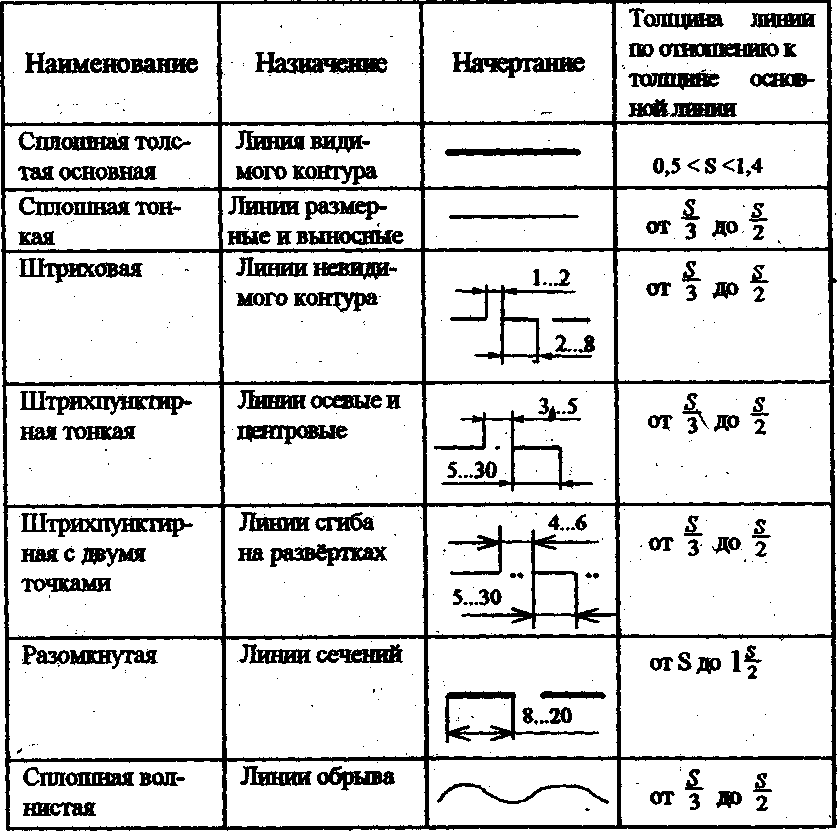

4 Типы линий чертежа

5. Шрифты чертежные. Толщина линий. Высота и ширина букв,цифр и знаков

Чертежные шрифты (ГОСТ 2.3304-81) применяются для выполнения пояснительных надписей на чертежах. ГОСТ устанавливает следующие типы шрифтов (см табл.):

- тип А(d = h 1/14) без наклона и с наклоном около 75°;

- тип Б(d = h 1/10) без наклона и с наклоном около 75°. h - высота прописных букв, d - толщина линий шрифта Размер шрифта h - высота прописных (заглавных) букв и цифр измеряемая в миллиметрах. Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Высота строчных букв определяется по соотношению c = (7/10)h или если шрифт дан An то его высота строчных букв может быть взята по размеру шрифта An-1. Например размер шрифта взятый вами для какой либо надписи 40. Это значит h = 40 и тогда c = (7/10)h = 28.

Толщина линий d определяется в зависимости от типа и высоты шрифта, например:

- Для шрифта типа A(узкого) d = (1/14)h;

- Для шрифта типа Б(широкого) d = (1/10)h.

Ширина буквы определяется:

- в зависимости от высоты шрифта g = (6/10)h;

- толщины линии g = 6d.
