4. Пневмопривод дверей
Контур пневмопривода дверей состоит из воздушного резервуара РВ5, клапана отсечного КОТ, фильтра-регулятора ФР. пневмоприводов передней ППР1, средней и задней дверей ППР2.
Пневмопривод дверей предназначен для открывания (закрывания) створок дверей транспортного средства в соответствии с командной информацией. Пневмопривод передней двухстворчатой двери ППр1 раздельно управляет каждой створкой двери. Пневмопривод задней двухстворчатой двери ППр2 совместно управляет створками двери.
Привод передней двери ( рис. 4) состоит из панели поз.1, к которой крепятся два пневмоцилиндра поз. 2, с установленными на них концевыми выключателями поз. 8, двух пневмораспределителей поз. 3 с электрическим управлением, пневмораспределителей с ручным управлением поз. 4 и поз. 12, реле давления поз. 9, блока управления противозажимом поз. 10.
Привод средней, задней двери ( рис. 5) состоит из панели поз. 1, к которой крепятся два пневмоцилиндра поз. 2, с установленными на них концевыми выключателями поз. 8, одного пневмораспределителя поз. 3 с электрическим управлением, позволяющего управлять работой цилиндров, пневмораспределителей с ручным управлением поз. 4 и поз. 12, реле давления поз. 9, блока управления противозажимом поз. 10.
Пневматические соединения приводов выполнены гибкими пластиковыми шлангами при помощи фитингов.
Сжатый воздух из общей пневмосистемы подается на «вход», и через пневмораспределители поз. 4 и поз. 3 в соответствующие полости пнсвмоцилиндров.
Управление приводом производится путем подачи электрических сигналов напряжением 24 В на катушки пневмораспределителя поз. 3.
При нажатии кнопки аварийного открывания пневмораспределителя поз. 4 происходит отсечка привода от общей пневмосистемы и выполняется экстренный сброс воздуха из пневмосистемы привода. Раскрытие створок двери, после чего, выполняется вручную.
При давлении в системе ниже минимального раскрытие створок двери выполняется вручную.
Пневмораспределитель поз. 12, служит для подачи пневмосигнала на пневмораспределитель поз. 3, с целью аварийного открывания створок двери.
Реле давления поз. 9 выдает электрический сигнал о переключении пневмораспределителя поз. 3 в положение «дверь открыта».
В случае зажима дверьми пассажира, по истечении определенного времени, блок противозажима формирует сигнал и подает его на катушку, которая переводит пневмораспределитель поз. 3 в положение «дверь открыта». Дверь водителя не имеет механизма противозажима.
Давление в контуре пневмопривода дверей устанавливается при помощи редукционного клапана и составляет 5,5 кг/см2. Редукционный клапан установлен в кабине водителя.
После редукционного клапана пневмопривод имеет ответвление для подсоединения пневмоцилиндра 8 в кресле водителя ( рис.6).

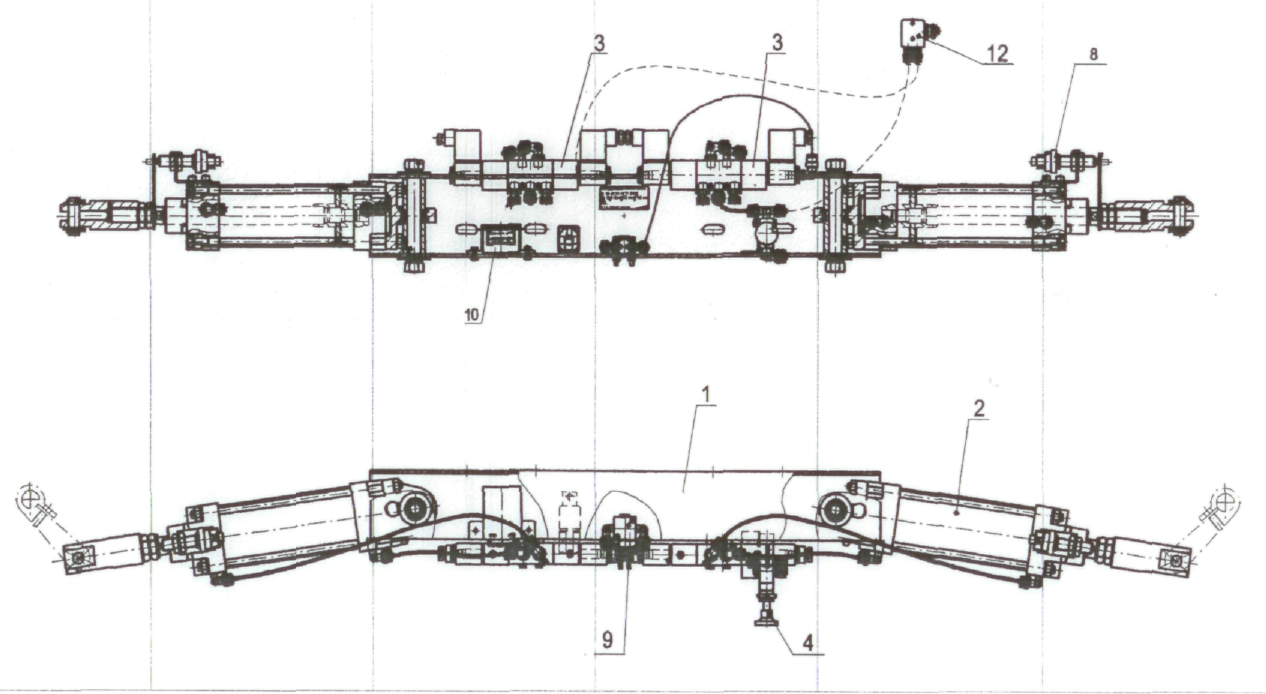

1 - панель; 2 - пневмоцилиндры с электрическим управлением; 3 - пневмораспределитель; 4, 12 - пневмораспределитель с ручным управлением; 8 - концевые выключатели; 9 - реле давления; 10 - блок управления противозажимом
Рис. 4 Пневмопривод передней двери

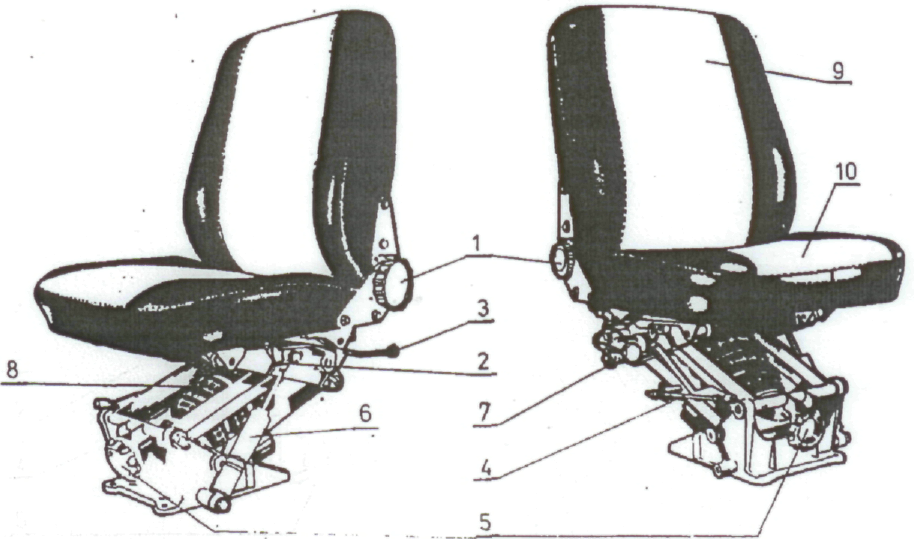

Рис. 5 Кресло водителя
