1. НАЗНАЧЕНИЕ И ОПИСАНИЕ РАБОТЫ КОМПРЕССОРА.

Компрессор предназначен для подготовки сжатого воздуха. Воздуш­ный компрессор представляет со­бой поршневой двухцилиндровый компрессор с воздушным охлаждением и с индивидуальной смазкой.

Устройство компрессора:

- шатун;

- коленчатый вал;

- поршень;

- всасывающий клапан;

- впуск;

- седло клапана;

- нагнетающий клапан;

- выпуск;

- всасывающий канал;

- нагнетательный канал.

При ходе поршня вниз в полости, расположенной под всасывающим клапаном , возникает разряжение. Вследствие этого под дей­ствием атмосферного давления в канале всасывания , всасывающая пласти­на смещается от седла клапана и воздух поступает в полость цилиндра. При ходе поршня вверх происходит сжатие воздуха, так как всасывающая пластина закрывает впуск . Далее нагнетающий клапан под действием давления поднимается, открывая выпуск , и сжатый воздух через нагнета­тельный канал устремляется в нагнетательный трубопровод.

Смазка трущихся поверхностей компрессора осуществляется за счет разбрызгивания масла, которое происходит в результате окунания шатуна в масло, находящееся в картере компрессора.

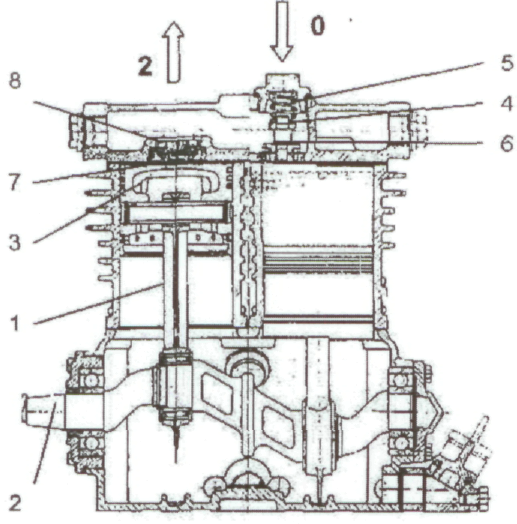

1 - шатун; 2 - коленчатый вал; 3 -поршень; 4 - всасывающий клапан; 5 - впуск: 6 - седло клапана; 7 - нагнетающий клапан; 8 - выпуск.

Каналы: 0 - всасывающий канал; 2 - нагнетательный канал.

Привод компрессора осуществляется гибкой муфтой от асинхронного электродвигателя .

Компрессор с электродвигателем крепится на раме и устанавливается на виброопоры. Всасываемый воздух поступает через воздушный фильтр .

Вентилятор служит для создания потока охлаждения компрессора.

Змеевик охлаждения применяется для обеспечения максимально- до­пустимой температуры на входе воздухоосушителя не более 65С.

1. асинхронный электродвигатель ; 2 – компрессор; 3 - гибкая муфта; 4 - фильтр воздушный ; 5- змеевик охлаждения; 6- рама; 7- вентилятор.
