Возможные неисправности ускорительного клапана и способы их устранения
Неисправность |
Причина |
Способ устранения |
При отсутствии давления в выводе II происходит утечка воздуха в атмосферу через вывод IV |
Дефект кольца клапана 8 Дефект пружины 1 2 Дефект О-образного кольца на корпусе 7 клапана |
Дефектные детали заменить |
При подаче сжатого воздуха в вывод П происходит утечка в атмосферу |
Дефект кольца клапана 8 |
Заменить кольцо |
Утечка сжатого воздуха по разъему корпусов |
Дефект уплотнительного кольца 13 в разъеме корпусов |
Уплотнительное кольцо заменить |
Утечка сжатого воздуха в атмосферу в зону направляющей |
Дефект уплотнительного кольца 3 между направляющей и нижним корпусом |
Уплотнительное кольцо заменить |
При любом давлении в выводе II сжатый воздух выходит в вывод IV |
Дефект уплотнительного кольца на корпусе 7 клапана |
Уплотнительное кольцо заменить |
Высокая начальная нечувствительность аппарата |
Разбухли уплотнительные кольца на поршне 10 или корпусе 7 клапана |
Заменить кольца, имеющие дефект |
I, II, III - выводы; IV - вывод в атмосферу I - направляющий колпачок; 2 - упорное кольцо; 3,13- уплотнительное кольцо; 4 - нижний корпус; 5 - впускной клапан; 6 - седло впускного клапана; 7 - корпус клапана; 8 - выпускной клапан; 9 - верхний корпус; 10 - поршень; II - уплотнитель поршня; 12 - пружина клапана; 14 - атмосферный клапан; а, б, в - полости;
Ускорительный клапан
Клапан перепускной двухмагистральный
Двухмагистральный клапан предназначен для управления одной магистралью от двух других.
При управлении магистралью, соединенной с вывод III от магистрали, подведенной к выводу II, сжатый воздух перемещает уплотнитель 1, который садится на седло, закрывая вывод I. При этом вывод II соединяется с выводом III.
При управлении магистралью, соединенной с выводом III, от магистрали, подведенной к выводу I, сжатый воздух перемещает уплотнитель 1, который садится на противоположное седло, закрывая вывод II. При этом вывод I соединяется с выводом III.

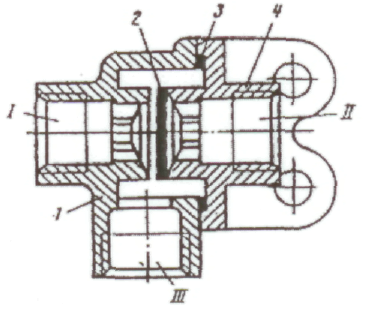

I, II - выводы к магистралям управления; III - вывод к исполнительному аппарату; 1 - уплотнитель; 2 - корпус; 3 - крышка; 4 - кольцо уплотнительное
Двухмагистральный перепускной клапан
Возможные неисправности двухмагистрального перепускного клапана
Неисправность |
Причина |
Способ устранения |
Двухмагистральный клапан негерметичен |
Дефект уплотнительного кольца 4 |
Заменить уплотнительное кольцо 4 |
Нет полного разделения выводов 1 и II |
Дефект уплотнителя 1 Дефекты или загрязнение седел корпусов Неисправное подсоединение клапана |
Заменить уплотнитель 1 Очистить седла корпусов, При наличии дефектов заменить корпус 2 или крышку 3 клапана Подсоединить клапан согласно стрелке, указанной на корпусе |
|
|
|
