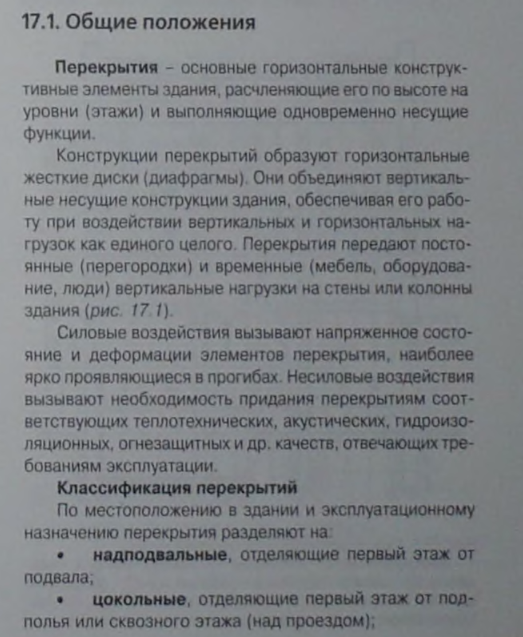

3.Перекрытия малоэтажных жилых домов.

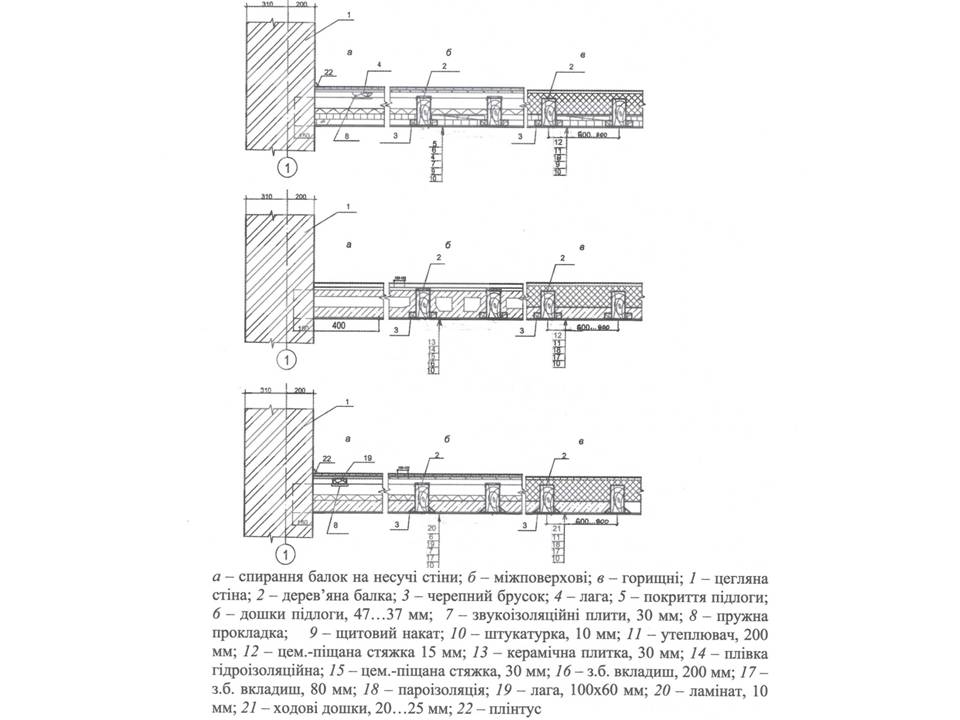

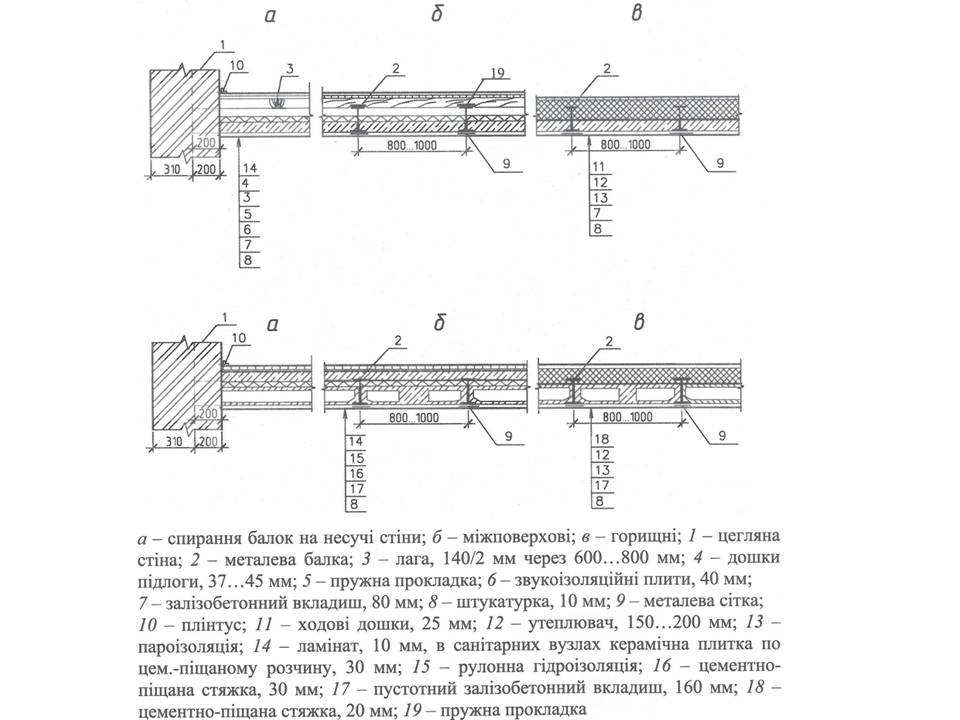

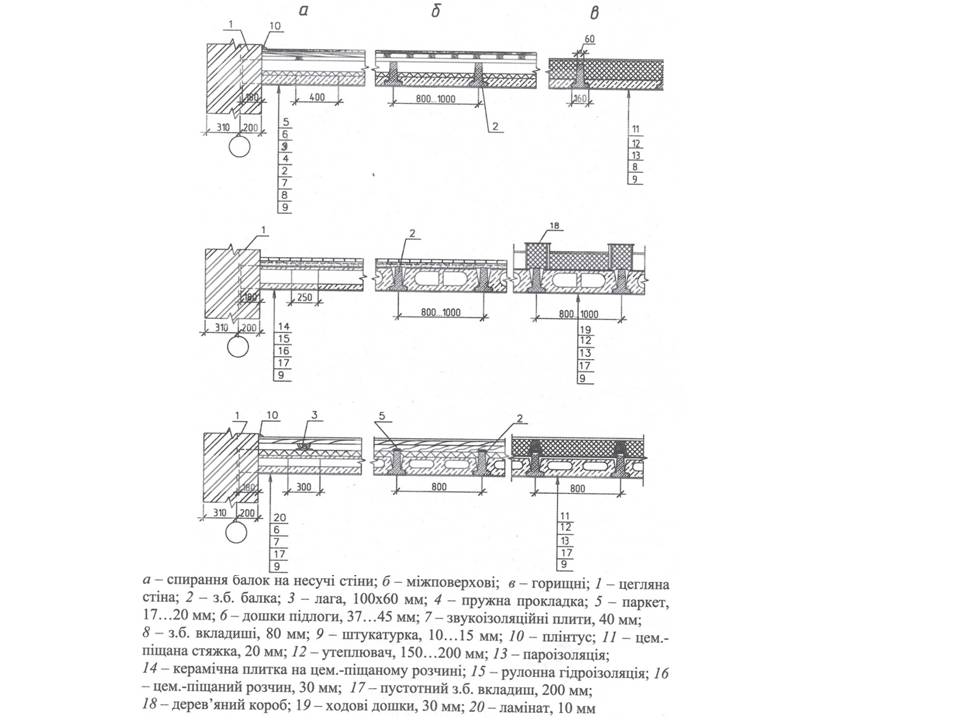

Схемы сечений перекрытий - ниже

31 Перекрытия малоэтажных из мелкоразмерных элементов различаются по:

1.Конструктивным признакам:

--Балочные

--Плтные

2.По материалам:

--Деревянные

--Железобетонные

--Железобетонные с керамическими вкладышами

--Металлическими

3.По способу производства работ:

--Сборные

--Сборно-монолитные

--Монолитные.

4.Перекрытия подразделяются на перекрытия:

--С гладким потолком

--Ребристые

В основном, малоэтажных домах используются перекрытия из мелкоразмерных элементов, или монолитные.

Основные требования предъявляемые к перекрытиям:‬‬

• Перекрытия должны обладать достаточной прочностью, ‬чтобы выдержать нагрузку как от собственного веса, ‬так и полезную (‬мебель, ‬оборудование, ‬находящиеся в помещении люди и т.п.)‬. ‬Величина полезной нагрузки на ‬1 ‬м2 ‬перекрытия устанавливается в зависимости от назначения помещения и характера его оборудования. ‬Для чердачных перекрытий полезная нагрузка должна быть не больше ‬105 ‬кг/м2, ‬а для цокольного и междуэтажного перекрытия ‬210 ‬кг/м2.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

• Перекрытие должно быть жестким, ‬то есть под действием нагрузок не давать прогибов. (‬допустимая величина от ‬1/200 ‬для чердачных перекрытий до ‬1/250 ‬пролета для междуэтажных)‬.‬‬‬‬‬‬‬‬‬‬‬‬‬‬

‬‬

• При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции, ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения. ‬Для этого необходимо тщательнее закрывать щели в местах стыковки материала, ‬во избежании перехода ‬звука из соседних помещений, ‬расположенных выше или ниже.‬‬‬‬‬‬‬‬‬‬

• Перекрытия, ‬разделяющие помещения с разницей температур от ‬10 ‬гдадусов (‬например, ‬отделяющее холодный подвал от первого этажа или чердак от первого этажа)‬, ‬должны удовлетворять требованиям теплозащиты, ‬то есть необходимо увеличивать слой теплоизоляции.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

‬Ни одна конструкция перекрытий, ‬особенно деревянных, ‬не может противостоять длительному воздействию огня, ‬но у каждого материала существует свое значение предела огнестойкости. ‬Предел огнестойкости железобетонных перекрытий ‬— 60 ‬мин; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью—‬ 45 ‬мин; ‬деревянных перекрытий, ‬защищенных штукатуркой, ‬около ‬15 ‬мин; ‬деревянных перекрытий, ‬не защищенных несгораемыми материалами, ‬еще меньше.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

Виды перекрытий дома: ‬‬‬

междуэтажные ( ‬разделяющие жилые этажи, ‬включая и мансардный)‬, ‬подвальные ( ‬отделяющие подвал от жилого этажа), цокольные (‬отделяющие жилой этаж от холодного подполья) ‬и чердачные (‬отделяющие жилой этаж от неотапливаемого чердака)‬.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

По своему конструктивному решению несущую часть перекрытий можно разделить на:‬‬

• ‬балочные, ‬стоящие из несущей части (‬балок) ‬и заполнения;‬‬‬‬‬‬‬‬

• ‬безбалочные, ‬выполняемые из однородных элементов (‬плит-настилов или панелей-настилов)‬.‬‬‬‬‬‬

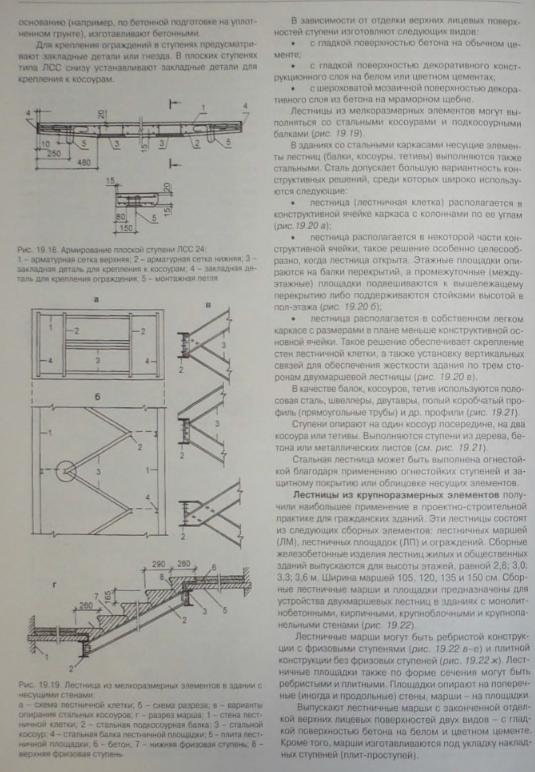

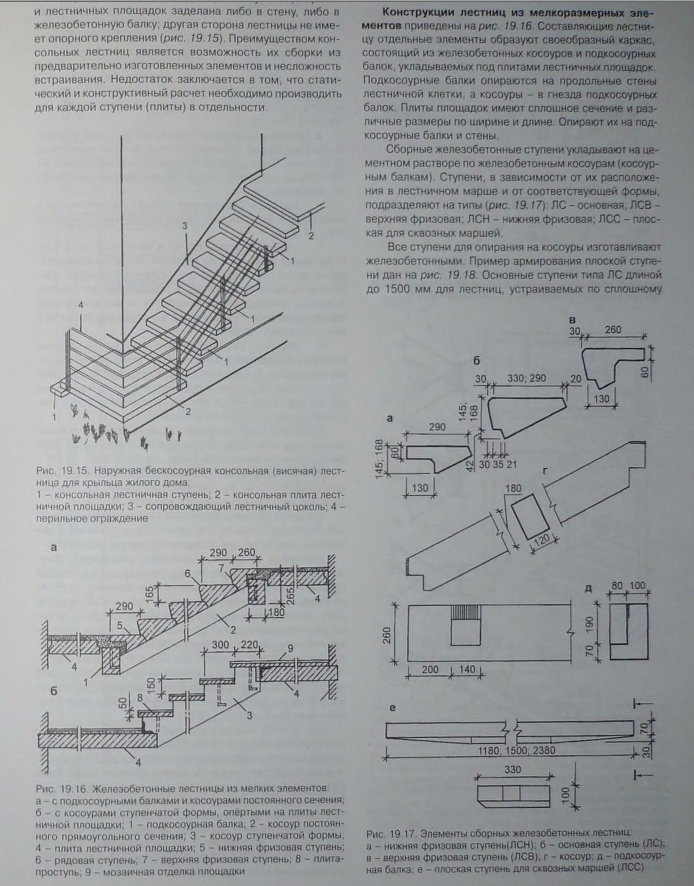

Лестница из мелкоразмерных элементов

Д

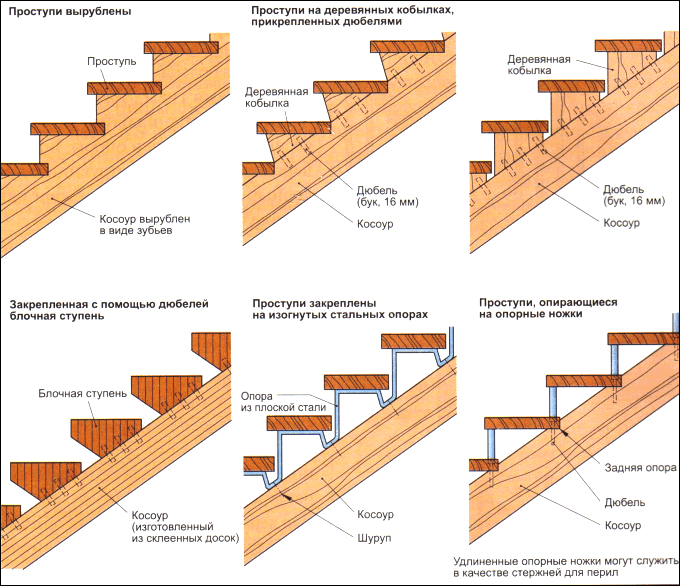

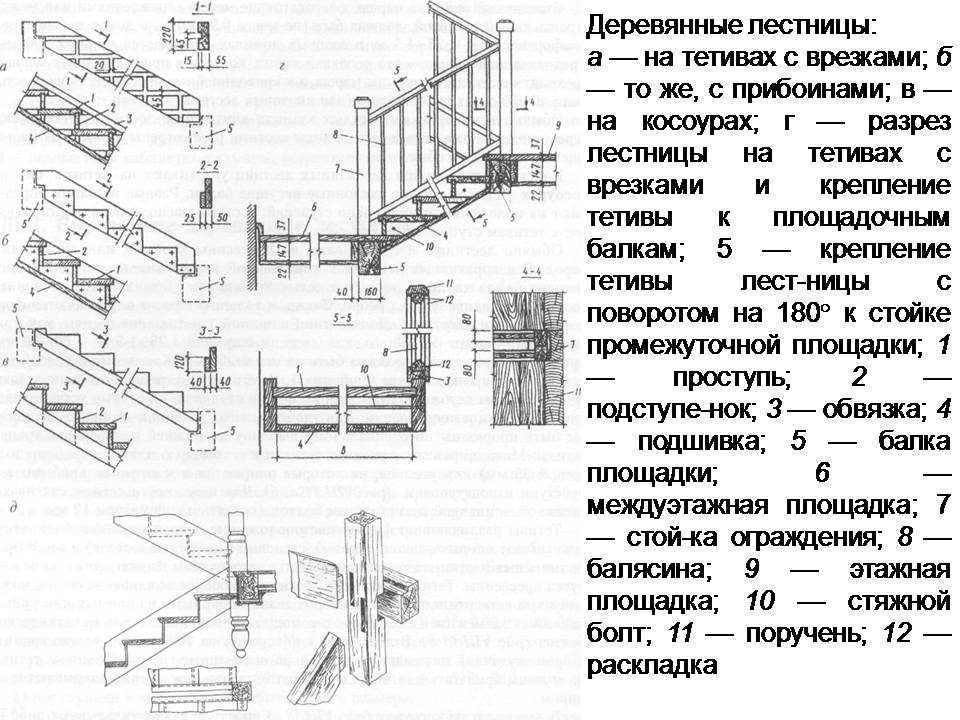

Деревянные лестницы

Крокв`яні дахи – класифікація, впливи вимоги, конструктивні рішення.

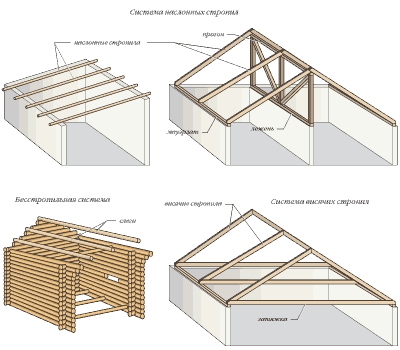

Наслонные стропила получили свое название от слова настелить («наслонить», «наслать»). Их концы опираются либо на стены разной высоты — балки раскладывают на стенах с определенным расстоянием (шагом) между собой — либо, например, в двускатных крышах, один конец стропила лежит на внешней, а другой на внутренней стене или на специальной несущей конструкции, сделанной по этой стене. Стропильные ноги низом опертые врубкой в мауэрлат, а верхом друг в друга передают на стены горизонтальную нагрузку (распор) от веса крыши и снега. Для нейтрализации распора, мауэрлат уложенный на стенах, жестко закрепляется. Стропила упирающиеся в мауэрлат горизонтальной врубкой, а верхом друг в друга, наоборот, безраспорная конструкция, в которой крепление мауэрлата к стене производится конструктивно.

В зданиях, стены которых сделаны из кирпича, бетона, пеноблоков или других влагопередающих материалов, пятка стропильных ног опирается на стены через деревянную балку, называемую мауэрлатом. А он, в свою очередь, отделяется от стены слоем рулонной гидроизоляции из рубероида, гидроизола или других подобных материалов. Для вентилирования подкрышного пространства и профилактики загнивания стропил и мауэрлата, а также для осмотра и возможного ремонта, верх мауэрлата устанавливают на стены на высоте не менее 300 мм и не более 500 мм от перекрытия. В домах с бревенчатыми или брусчатыми стенами стропила могут соединятся врубками или скобами с переводами (балками), врубленными между последним и предпоследним венцом сруба.

В конструкциях крыш с наслонными стропилами под опирание верха стропил часто выполняют различные несущие деревянные конструкции: стойки или фермы. Под них, как и под мауэрлат, тоже делается гидроизоляция и укладывается деревянная балка, которую, в этом случае, называют лежнем. И мауэрлат, и лежень монтируются в горизонт, но они могут быть уложены на разных высотах. Низ лежня делают на высоте не более 400 мм от верха перекрытия.
