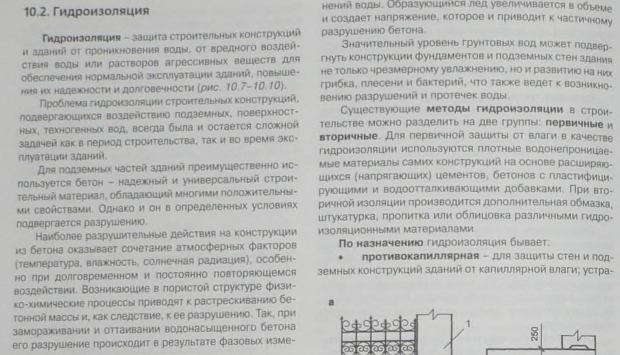

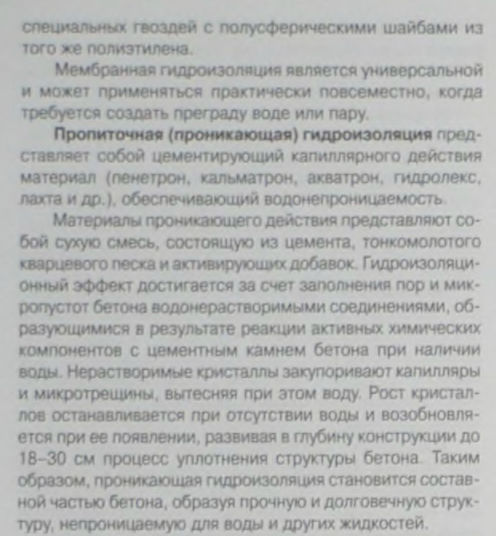

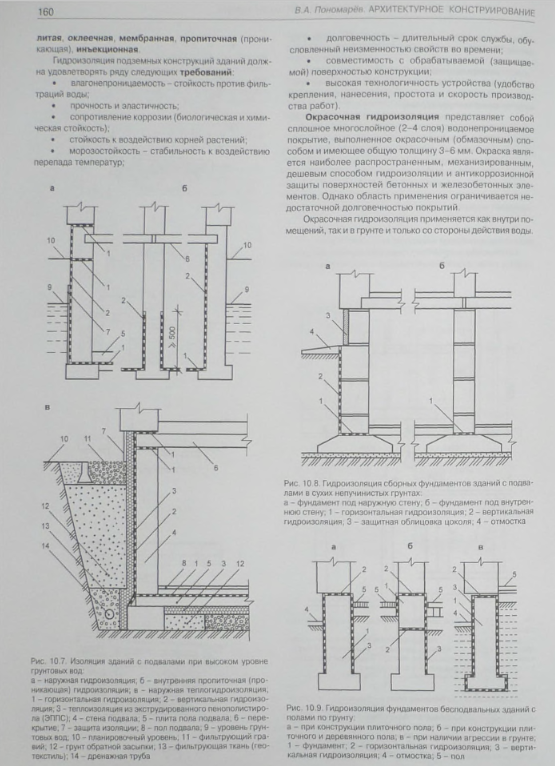

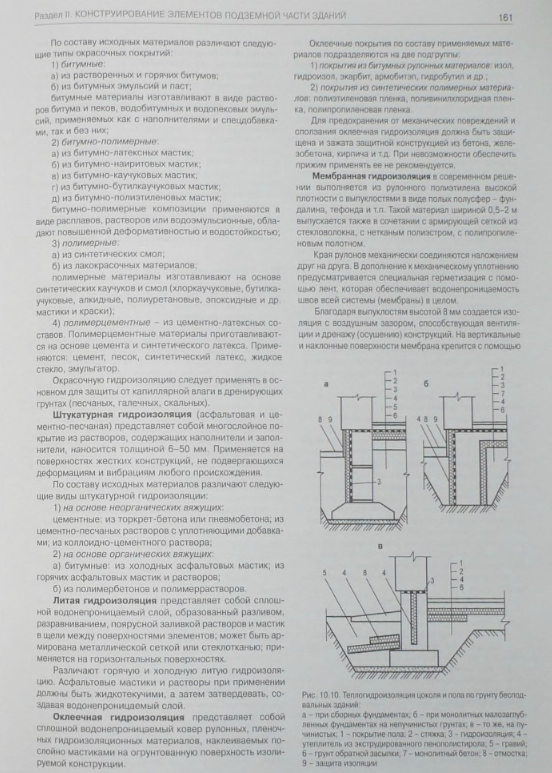

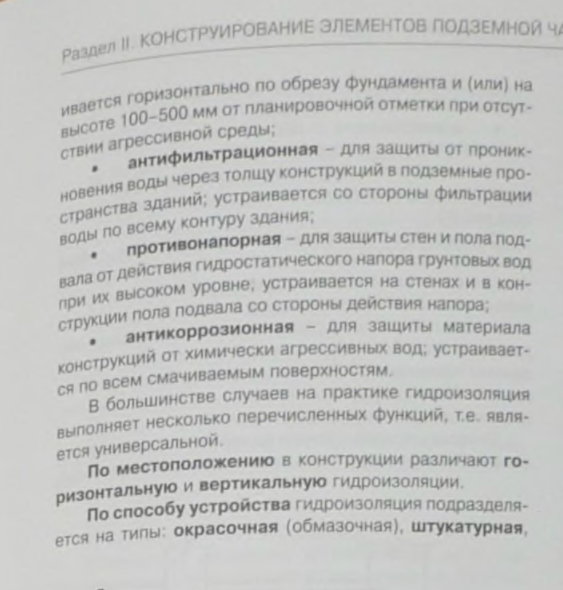

Конструктивне вирішення гідроізоляції фундаментів при різномових у рівні грунтових вод
2Конструктивне вирішення димових і вентиляційних каналів у цегляних стінах малоповерхових будівель.

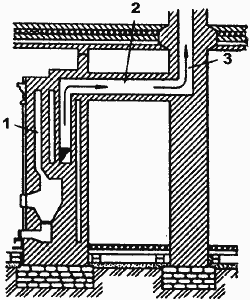

Дымовая труба – лишь видимая снаружи часть сложного механизма отведения дыма и газа. Любой отопительный прибор, работающий на сухом, жидком или газообразном топливе, должен быть оборудован системой отвода дыма и газов.
Дымоход предназначенный для выведения продуктов сгорания с котла за счет образования естественной тяги. От правильного удаления продуктов сгорания в значительной мере зависит экономичность и срок службы котла. Поэтому на вопрос выбора и устройства дымохода нужно обратить особое внимание.
В зависимости от конкретных условий использования дымоходы имеют много конструктивных особенностей и выполняют с разнообразных материалов. От того, с какого материала и каким образом изготовлен дымоход, зависит качество и эффективность работы котла.
Дымоходы должны соответствовать требованиям СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неправильное устройство и использование дымохода и присоединение к нему котла могут стать причиной неудовлетворительной работы котла.

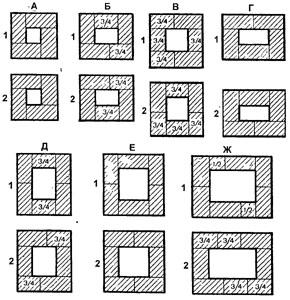

Традиционные дымоходы изготавливают из морозостойкого огнеупорного кирпича, керамических, асбоцементных и стальных труб. Срок службы дымохода зависит от качества материала, с которого он изготовлен. Так, срок службы дымоходных труб из обычной стали становит 2-3 года, с оцинкованной стали - 3-4, асбестоцементных - 5-6, из нержавеющей стали - 10-15 лет.
Продукты сгорания современных котлов с высоким КПД и низкой температурой дымовых газов лучше отводить металлическими дымовыми трубами, изготовленными из нержавеющей стали. Такие дымоходы есть влаго-, и коррозионно-стойкими, то есть конденсат, что образуется в них не вызывает их повреждения.
За некоторыми данными во время сгорания 1м2 природного газа может образовываться до 2,5кг водяного пара, с которого, в следствие интенсивного охлаждения продуктов сгорания в дымоходе, может выделяться от 1 до 1,6кг химически агрессивного конденсата – образователя низкотемпературной коррозии дымохода. Наибольшее количества конденсата образуется, как правило, при внешней температуре воздуха 6-7 oС. При низкой температуре сжигается больше газа, температура продуктов сгорания увеличивается и, в результате, увеличения природной тяги в дымоходе, отводится больше пара в атмосферу. При большей температуре внешнего воздуха, вследствие уменьшения расхода газа, соответственно уменьшается образование пара, а следовательно и конденсата.

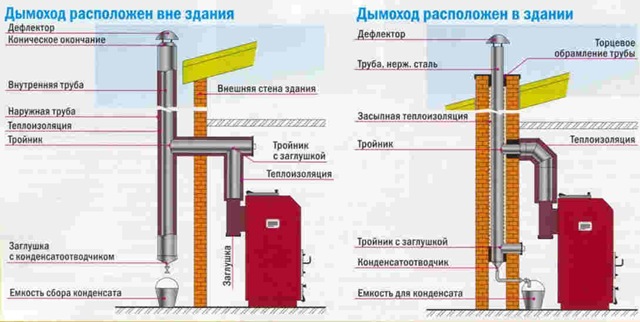

Дымоходы для современных низкотемпературных котлов должны быть теплоизолированными, антикоррозийными и водостойкими. Для отведения конденсата в их нижней части предусматривают конденсатосборник с конденсатоотводной трубкой. Конденсат, который собирается в конденсатосборнике – это смесь растворов кислот.
В старых газовых котлах с низким КПД и высокой температурой продуктов сгорания проблем с конденсатом и утеплением, и защитой дымоходов, как правило, не возникало, потому что дымоходы почти никогда не остывали и дымовые газы практически не охлаждались до температуры точки росы. Современные экономичные котлы с высоким КПД отличаются низкой температурой дымовых газов, работают в автоматическом прерывистом режиме с постоянным перепадом температур. Существуют отрезки времени, когда котёл отключается, и дымоход практически полностью остывает. Поэтому дымоходы, которые работают с такими котлами недостаточно прогреваются, в них ухудшается тяга из-за недостаточности утепления, постоянно накапливается водяной пар, а как только температура дымовых газов опускается до температуры точки росы, начинает образовываться химически агрессивный конденсат, который просачивается в стенки дымохода и приводит к их повреждению. Кирпичные дымоходы не выдерживают длительной эксплуатации в таких условиях и разрушаются. Чтобы избежать этого используются специальные вставки из нержавеющей кислотостойкой стали, которые вводят в существующую дымоходную шахту.
Дымоход, к которому присоединяется газовый котёл, рекомендуется размещать во внутренней капитальной стене дома. Если дымоход выполнен за пределами дома или в его наружной стене, или как приставной, то минимальная толщина кладки такого кирпичного дымохода принимается не меньше, чем 65 см.

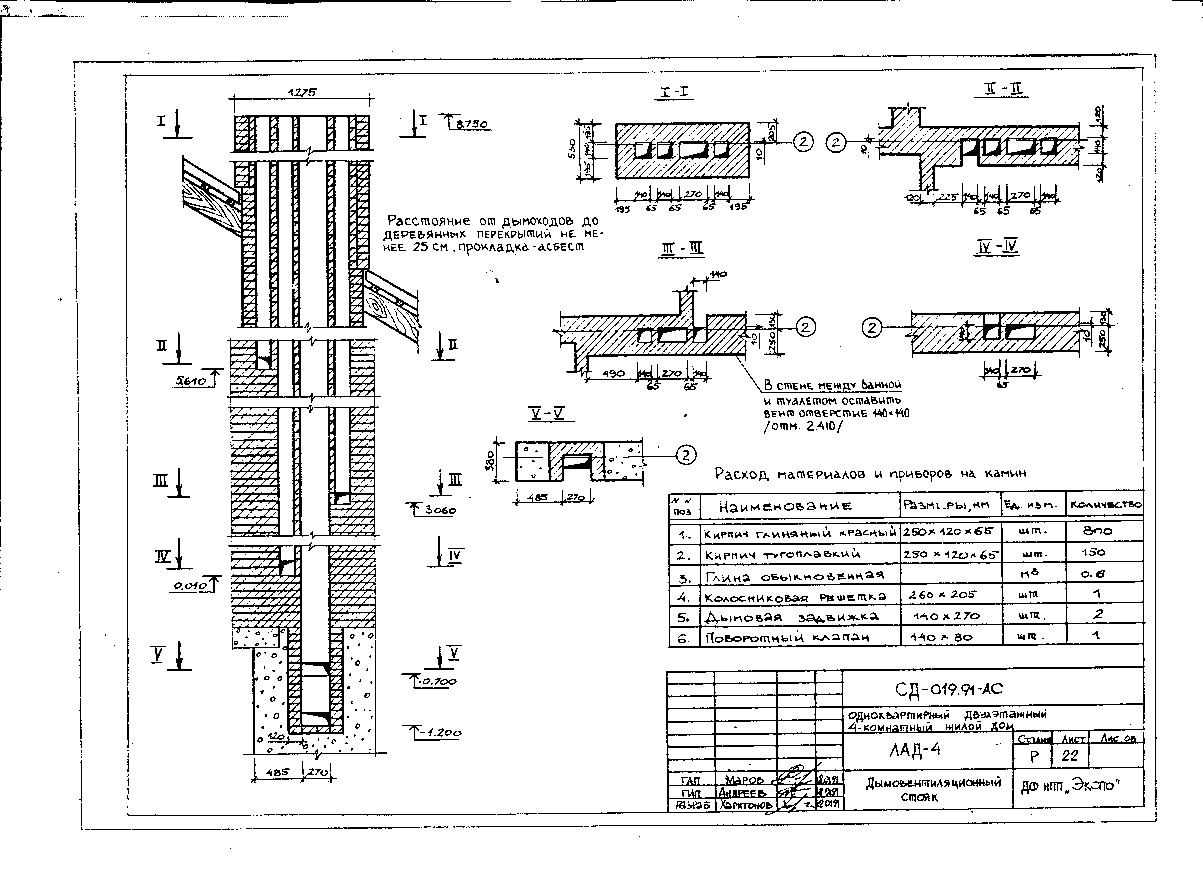

Допускается использование дымоходных каналов параллельно с вентиляционными. При этом их необходимо разделить по всей высоте герметичными перегородками не меньше, чем 13 см. высоту вытяжных вентиляционных каналов, расположенных рядом с дымоходом, следует принимать равной высоте дымоходов.
Высота дымохода зависит от его конструкции и места расположения, площади сечения дымового канала, мощности котла и других факторов. Например, чтоб обеспечить достаточную тягу, рекомендованная высота от основы камеры сгорания до оголовка дымохода для современных бытовых газовых котлов с высоким КПД и тепловой мощностью 16 кВт должна быть не меньше 6 м, для котлов мощностью 32 кВт – не меньше 10, для 45 кВт – не меньше 12 м. Нельзя использовать дымоходы высотой ниже 5 м.

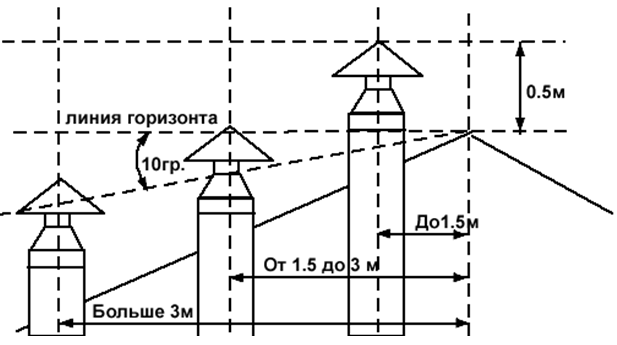

Место расположения оголовка дымохода над крышей дома определяется в зависимости от отдаления до конька крыши и зоны ветрового порыва.
На дымоходах не разрешается устанавливать самодельные гребки и зонты, флюгеры и другие насадки, которые в случае конденсации на них водяного пара могут вызвать обледенения и уменьшение тяги или полное перекрытие дымохода.
В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода про¬дуктов сгорания в дымоход на разных уровнях, не ближе 0,5м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,5м.ДБН В.2.5-20-2001 (Приложение Ж, Пункт №3).
ДБН В.2.5-20-2001 (Приложение Ж, Пункт №6). Площадь сечения дымохода не должна быть меньше площади сечения патрубка газового прибора, присоединяемого к дымоходу. При присоединении к дымоходу двух приборов, печей и т.п. сечение дымохода следует определять с учетом одновременной их работы. Конструктивные размеры дымоходов должны определяться расчетом.
Небытовые газовые приборы (ресторанные плиты, пищеварочные котлы и т.п.) допускается присоединять как к обособленным, так и общему дымоходу.
Допускается предусматривать соединительные дымоотводящие трубы, общие для нескольких агрегатов.
Ввод продуктов сгорания в общий дымоход для нескольких приборов сле¬дует предусматривать на разных уровнях или на одном уровне с устройством рассечек согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт №3).
Площадь сечения дымоходов и соединительных труб должны определять¬ся расчетом, исходя из условия одновременной работы всех приборов, присое¬диненных к дымоходу.
ДБН
В.2.5-20-2001
