Дополнительные виды

СЕЧЕНИЯ. ПРАВИЛА ВЫПОЛНЕНИЯ НАЛОЖЕННЫХ И ВЫНЕСЕННЫХ СЕЧЕНИЙ. ВИДЫ ОБОЗНАЧЕНИЙ СЕЧЕНИЙ НА ЧЕРТЕЖЕ

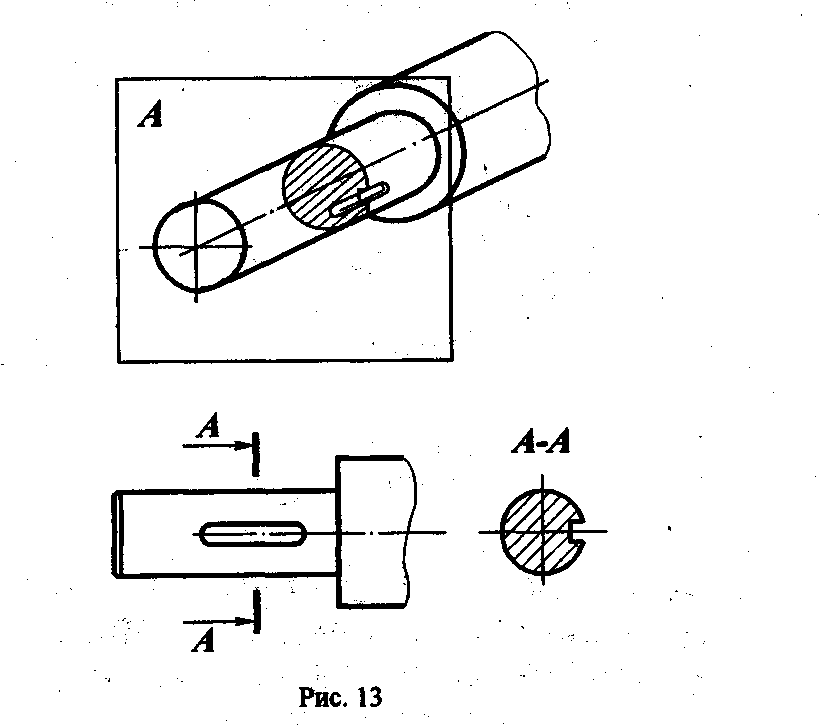

Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рас­секают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в ре­зультате рассечения детали секущей плоскостью, изображается на чертеже. Следовательносечением называ­ется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или не­сколькими плоскостями.

На сечении показывается только то, что получается непосредственно в секущей плоскости.

Для ясности чертежа сечения выделяют штрихов­кой. Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.

Расположение сечений

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными  сечениями называются такие, которые располагаются вне контура изображений (рис. 13).

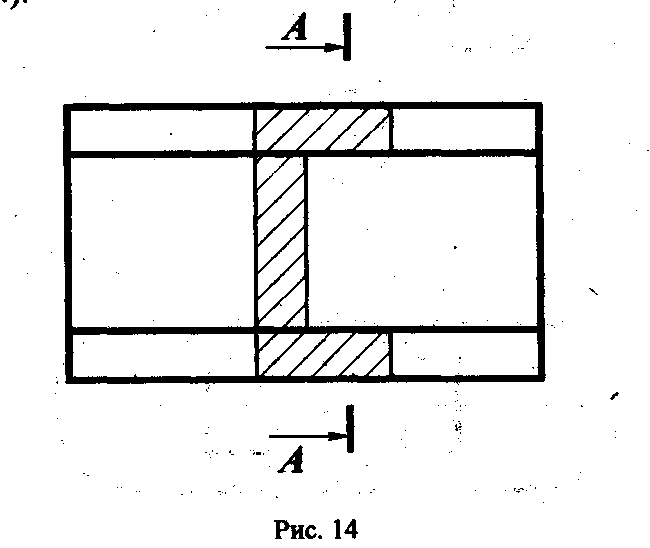

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа (рис 14.)

Вынесенным сечениям следует отдавать предпоч­тение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.

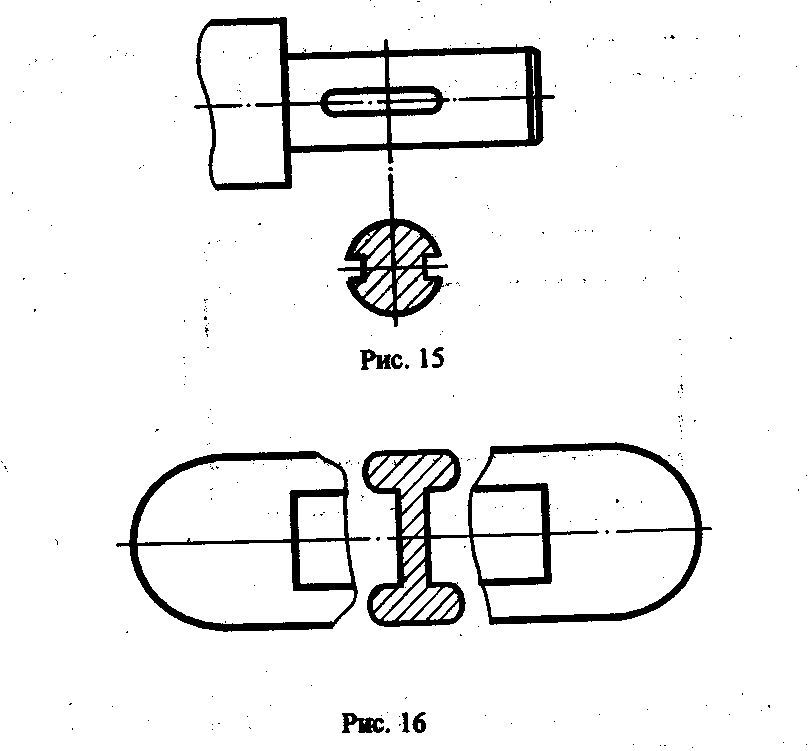

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения (рис. 15).

Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несиммет­ричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).

Обозначение сечений

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 1^1/₂S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

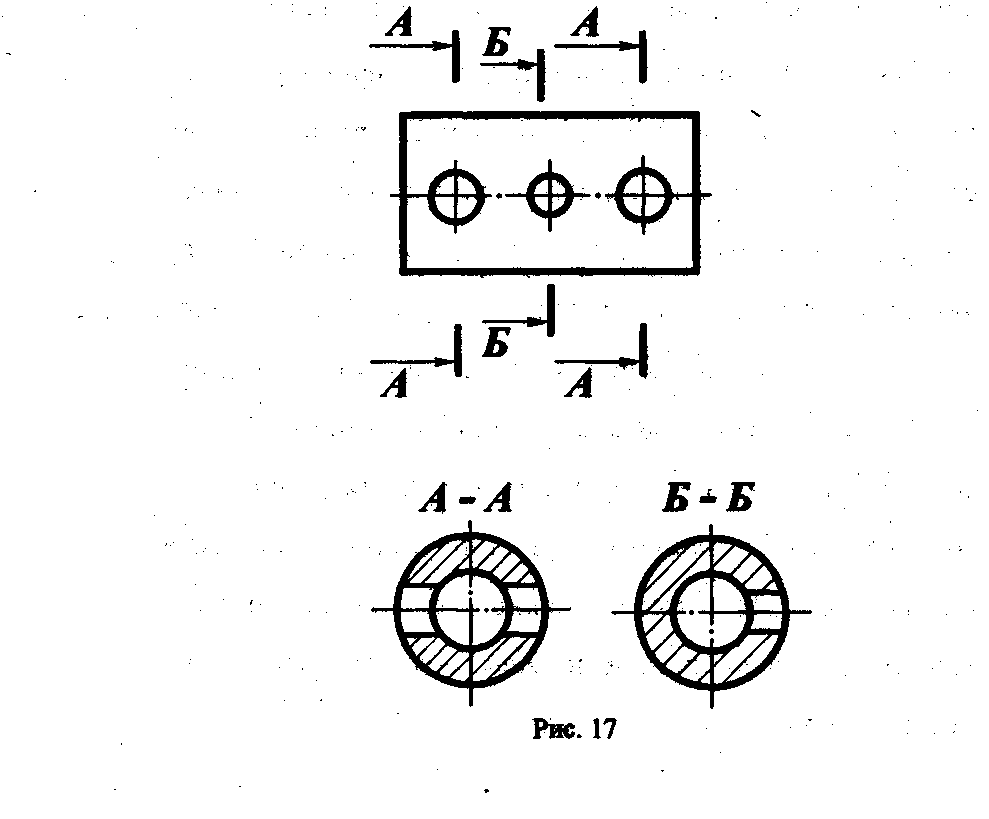

На чертеже одной детали может быть столько раз­личных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относя­щихся к одному и тому же предмету, следует линии се­чения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

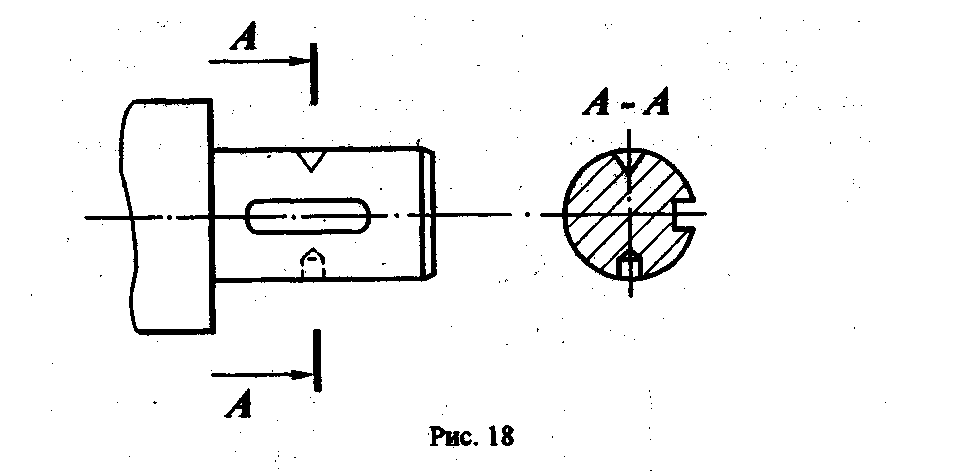

Если секущая плоскость проходит через ось по­верхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показы­вают полностью (рис. 18).

Однако можно заметить, что это относится к изо­бражениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространя­ется на изображение в сечении шпоночного паза.

Формы и типы резьб

Мет­рическая резьба (рис. 120). Основным типом крепежной резьбы в России является метрическая резь­ба с углом треугольного профиля а равным 60°. Размеры ее элементов задаются в миллиметрах.

Рис. 120

Согласно ГОСТ 8724-81 метричес­кая резьба для диаметров от 1 до 600 мм делится на два типа: с крупным шагом (для диаметров от 1 до 68 мм) и с мелким шагом (для диаметров от 1 до 600 мм).

Резьба с крупным шагом применя­ется в соединениях, подвергающихся ударным нагрузкам. Резьба с мелким шагом — в соединениях деталей с тонкими стенками и для получения герметичного соединения. Кроме то­го, мелкая резьба широко применя­ется в регулировочных и установоч­ных винтах и гайках, так как с ее по­мощью легче осуществить точную ре­гулировку.

При проектировании новых ма­шин применяется только метричес­кая резьба.

Дюймовая резьба (рис. 121). Это резьба треугольного про­филя с углом при вершине 55° (а равным 55°). Номинальный диа­метр дюймовой резьбы (наружный диаметр резьбы на стержне) обозна­чается в дюймах. В России дюймо­вая резьба допускается только при изготовлении запасных частей к старому или импортному оборудованию и не применяется при проекти­ровании новых деталей.

Рис. 121

Трубная цилиндрическая резьба ГОСТ 6357-81, пред­ставляет собой дюймовую резьбу с мелким шагом, закругленными впадина­ми и треугольным профилем с углом 55°. Трубную цилиндрическую резьбы нарезают на трубах до 6". Трубы свыше 6" сваривают. Профиль трубной ци­линдрической резьбы приведен на рис. 122.

Рис. 122

Рис. 123

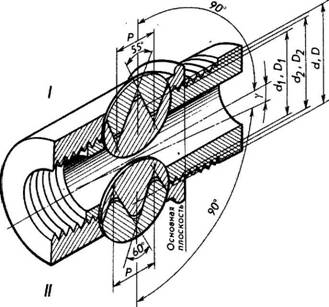

Трубные конические резьбы при­меняются двух типоразмеров. Труб­ная коническая резьба ГОСТ 6211-81, соответствует закругленному профи­лю трубной цилиндрической резьбы с углом 55° (рис. 123,1).

Коническая дюймовая резьба ГОСТ 6111-52 имеет угол профиля 60°(рис7 123, II). Конические резьбы применяются почти исключительно в трубных соединениях для получения герметичности без специальных уп­лотняющих материалов (льняных ни­тей, пряжи с суриком и т. д.).

Теоретический профиль конической резьбы приведен на рис. 124. Конус­ность поверхностей, на которых изготавливается коническая резьба, обыч­но 1 : 16. Биссектриса угла профиля перпендикулярна оси резьбы.

Рис. 124

Диаметральные резьбы конических резьб устанавливаются в основной плоскости (2 — торец муфты), которая перпендикулярна к оси и отстоит от торца трубы 1 на расстоянии I, регламентированном стандартами на кони­ческие резьбы (3 — муфта; 4 — торец трубы; 5 — ось трубы).

В основной плоскости диаметры резьбы равны номинальным диаме­трам трубной цилиндрической резьбы. Это позволяет конические резьбы свинчивать с цилиндричес­кими, так как шаг и профили дан­ных резьб для определенных диа­метров совпадают.

Коническим резьбам присущи аналогичные цилиндрическим резьбам определения и понятия, та­кие, как наружный, сред­ний и внутренний диа­метры резьбы. Шаг резьбы Р_h измеряется вдоль оси.

При свинчивании трубы и муф­ты с номинальными размерами резьбы без приложения усилия длина свинчивания равна l.

Обозначение трубной резьбы об­ладает особенностью, которая за­ключается в том, что размер резьбы задается не по тому диаметру, на котором нарезается резьба, а по внутреннему диаметру трубы. Этот внутренний диаметр называется диаметром трубы «в свету» и опре­деляется как условный проходной размер трубы,

Трапецеидальная резьба ГОСТ 9484-81 (рис. 125). Профиль резьбы — равнобочная трапеция с углом а равным 30°. Трапецеидальная резьба применя­ется для передачи осевых усилий и движения в ходовых винтах. Симмет­ричный профиль резьбы позволяет применять ее для реверсивных винто­вых механизмов.

Рис. 125

Упорная резьба ГОСТ 10177-82 (рис. 126). Профиль резьбы — неравнобочная трапеция с углом рабочей стороны 3° и нерабочей — 30°. Упорная резьба обладает высокой прочностью и высоким КПД. Она приме­няется в грузовых винтах для передачи больших усилий действующих в од­ном направлении (в мощных домкратах, прессах и т. д.).

Рис. 126

В прессостроении применяется также упорная резьба. Профиль этой резьбы несколько отличается от упомянутой выше упорной резьбы, Про­филь такой упорной резьбы по ГОСТ 13535-87 представляет собой неравно­бочную трапецию с углом рабочей стороны 0° и нерабочей — 45°.

Прямоугольная и квадратная р е з ь б ы (рис. 127) име­ют высокий КПД и дают большой выигрыш в силе, поэтому они применя­ются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах. Прямоугольные и квадратные резьбы не стандартизированы, так как имеют следующие недостатки: в соединении типа «болт — гайка» труд­но устранить осевое биение; обладают прочностью меньшей, чем трапецеи­дальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у пря­моугольной или квадратной резьб; их труднее изготовить, чем трапецеи­дальную.

Рис. 127

§ 44. Условное изображение и обозначение резьбы на чертежах

С помощью резьбы производится свинчивание деталей либо их соединение с использованием специальных крепежных изделий (болт, винт, шпилька, гайка и т. д.). Соединение, осуществляемое с помощью резьбы, относится к резьбовым соединениям.

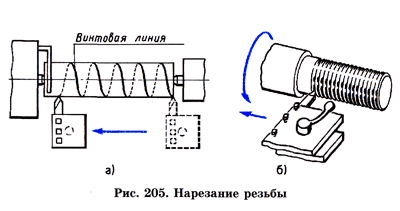

Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической (конической) поверхности. Различают резьбы крепежные (для соединения деталей), крепежно-уплотнительные (для плотных соединений труб с помощью специальных деталей — муфт) и ходовые (для преобразования вращательного движения в поступательное и наоборот).

Резьба характеризуется различными параметрами, познакомимся с некоторыми из них.

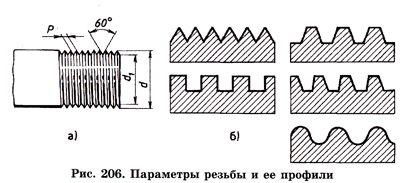

Наружный диаметр резьбы (d) — диаметр, измеряемый по выступам профиля резьбы на стержне или по впадинам в отверстии (рис. 206, а). Внутренний диаметр резьбы (d1)  — диаметр, измеренный по впадинам профиля резьбы на стержне или по выступам в отверстии (рис. 206, а). Профиль резьбы — фигура сечения резьбы, получаемая в плоскости, проходящей через ось (рис. 206, б). Шаг резьбы (р) — расстояние между соседними одноименными боковыми сторонами двух соседних витков резьбы (рис. 206, а).

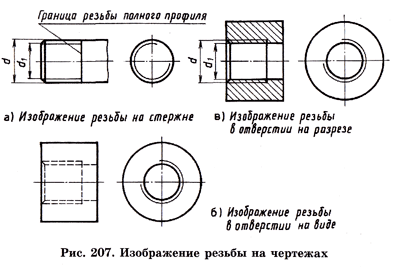

Боковые стороны профиля — прямолинейные участки профиля, принадлежащие винтовым поверхностям. Независимо от того, какой профиль имеет резьба, на чертежах она изображется следующим образом (рис. 207).

Изображение резьбы на стержне.

На виде спереди и слева наружный диаметр резьбы показывают сплошной основной линией, а внутренний — сплошной тонкой (рис. 207, а). На виде слева не изображают фаску, чтобы иметь возможность нанести внутренний диаметр резьбы сплошной тонкой линией, разомкнутой на одну четверть диаметра окружности. Обратите внимание, что один конец дуги окружности не доводят до центровой приблизительно на 2 мм, а другой ее конец пересекает вторую центровую линию на такую же величину. Конец нарезанной части показывается сплошной основной линией.

Изображение резьбы в отверстии.

В отверстии на виде спереди наружный и внутренний диаметры резьбы показывают штриховыми линиями (рис. 207, б). На виде слева не показывают фаску, а наружный диаметр резьбы проводят сплошной тонкой линией, разомкнутой на одну четверть окружности. При этом один конец дуги не доводят, а другой пересекает центровую линию на одинаковую величину. Внутренний диаметр резьбы проводят сплошной основной линией. Границу резьбы показывают штриховой линией.

На разрезе резьбу в отверстии показывают следующим образом (рис. 207, в). Наружный диаметр проводят сплошной тонкой линией, а внутренний — сплошной основной. Границу резьбы показывают сплошной основной линией.

Каждая резьба имеет свое обозначение. Познакомимся с обозначением одной из них — метрической.

Обозначение метрической резьбы.

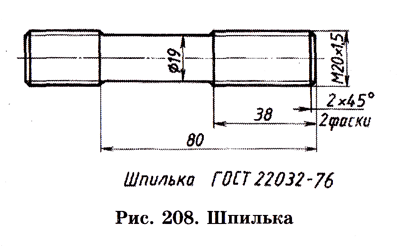

На чертежах метрическая резьба обозначается буквой М, после которой пишется величина наружного диаметра резьбы, например М20, далее может быть указан мелкий шаг резьбы, например М20х1,5. Если после величины наружного диаметра не указывается величина шага резьбы, то это означает, что резьба имеет крупный шаг. Величина шага резьбы выбирается по ГОСТу (рис. 208).

Вопросы и задания

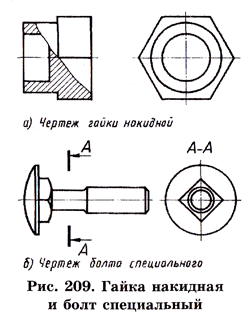

1. Что называется резьбой? 2. Какие виды соединений относятся к резьбовым? 3. Назовите основные параметры резьбы. 4. Как обозначается метрическая резьба на чертежах? 5. Дополните чертежи гайки накидной и болта специального изображением резьбы (рис. 209).

 Стандартные крепежные детали

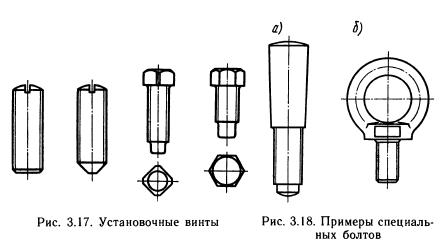

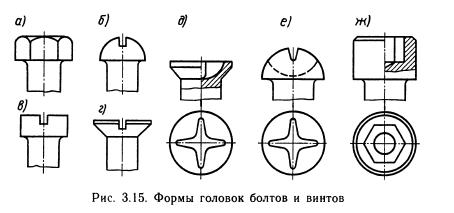

Конструктивные формы резьбовых соединений. Основными резьбовыми соединениями являются соединения болтами, винтами и шпильками.

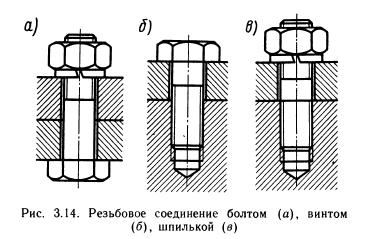

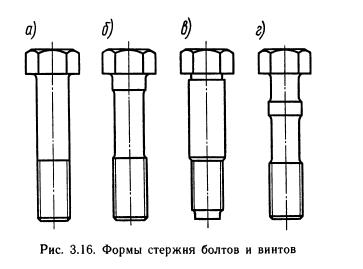

Болтовые соединения (рис. 3.14, а) наиболее простые и дешевые, так как не требуют нарезания резьбы в соединяе¬мых деталях. Применяют для скрепления деталей, материал ко¬торых не обеспечивает достаточной прочности резьбы. Соединения винтами (рис. 3.14, б) применяют для скрепления деталей. В отличие от болта винт ввинчивается в резьбовое отверстие детали, гайка отсутствует. Соединения шпильками (рис. 3.14, в) применяют тогда, когда по условиям эксплуатации требуется частая разборка соединения деталей. Применение винтов в данном случае привело бы к преждевременному износу резьбы детали при многократном отвинчивании и завинчивании. Шпильку ввинчивают в деталь с помощью гайки, навинченной поверх другой гайки, или с помощью шпильковерта. Для удобства завинчивания и отвинчивания гаек и винтов расстояние между ними должно быть не менее величины 5d при пользовании накладными ключами и не менее 3d при пользовании торцовыми ключами, где d — диаметр резьбы. § 3.5. Стандартные крепежные детали Многочисленными стандартами предусмотрены различные геометрические формы и размеры болтов, винтов, шпилек, гаек и шайб. Болты и крепежные винты. Различают следующие основные типы болтов и винтов. В зависимости от формы головки болты и винты бывают (рис. 3.15) с шестигранными (а), полукруглыми (б, е), цилиндрическими (в, ж), потайными (г, д) и други¬ми головками. Форму головки выбирают в зависимости от необходимой силы затяжки, пространства для поворота ключа, внешнего вида и т. д. Болты и винты с шестигранными головками применяют чаще других, так как они допускают большую силу затяжки и требуют небольшого поворота ключа (Уб оборота) до перехвата. В зависимости от формы стержня болты и винты (рис. 3.16) бывают: с нормальным стержнем (а),с подголов¬ком (б),с утолщенным точно обработанным стержнем для постановки без зазора в развернутое отверстие (в), со стержнем уменьшенного диаметра ненарезанной части для повышения упругой податливости и выносливости при переменных нагрузках (г).   В зависимости от точности изготовления болты и винты быва¬ют нормальной и повышенной точности. В зависимости от назначения болты и винты бывают обще¬го назначения, установочные и специальные.

Эскизы

Эскиз представляет собой чертеж, предназначенный для вре­менного использования в производстве, выполненный от руки, в глазомерном масштабе, с соблюдением пропорций изображаемо­го предмета. Если эскиз предполагается использовать много­кратно, то по эскизу выполняют чертеж.

Эскизы выполняются при конструировании нового изделия, доработке конструкции опытного образца изделия, поломке де­тали в процессе эксплуатации, если в наличии нет запасной де­тали и др.

Эскиз требует такого же тщательного выполнения, как и чер­теж. Несмотря на то что соотношение высоты к длине и ширине детали определяется на глаз, размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали.

При выполнении эскиза соблюдаются все правила, установ­ленные ГОСТом ЕСКД.

Эскиз удобнее выполнять на бумаге в клетку карандашом марки M или TM. На эскизе выполняют внутреннюю рамку и основную надпись чертежа.

Разница между чертежом и эскизом заключается в том, что чертеж выполняется чертежными инструментами, в масштабе, а эскиз — от руки, в глазомерном масштабе.

Эскиз детали выполняют в следующей последовательности (рис. 177):

1)    наносят внутреннюю рамку и основную надпись на фор­мат;

2)   изучают форму детали и определяют, из какого материала изготовлена деталь;

3)     устанавливают пропорциональное соотношение размеров всех элементов детали между собой;

4)    выбирают положение детали относительно плоскостей про­екций, определяют главное изображение чертежа и минимальное число изображений, позволяющих полно выявить форму детали;

5)    на глаз выбирают масштаб изображений и размещают их на поле формата с помощью габаритных прямоугольников так, чтобы между ними было достаточно места для нанесения раз­меров;

6)     при необходимости наносят осевые и центровые линии и выполняют изображения детали;

7)   обводят изображения;

8)   наносят размерные и выносные линии;

9)    обмеряют деталь различными измерительными инструмен­тами (линейкой, угломером, штангенциркулем, нутромером). По­лученные размеры наносят над соответствующими размерными линиями;

10)  заполняют основную надпись чертежа;

11)  проверяют правильность выполнения эскиза.
