Расположение видов на чертеже

Видом называется графическое изображение, представляющее из себя фрагмент поверхности предмета, обращенного к наблюдателю видимой его частью. Виды делятся на, местные, основные, идополнительные виды. На видах, с целью экономии общего количества графики на поле чертежа, разрешается показывать невидимые контуры предмета при помощи штриховых линий.

Основные виды

Отображаемые на поле чертежа виды предмета, получаемые на основных плоскостях проекций, имеют свои названия:

• вид спереди

• вид сверху

• вид слева

• вид справа

• вид снизу

• вид сзади

Наименования видов на чертёжных графических документах не наносятся, за исключением случаев, если виды не находятся в прямой проекционной связи с главным изображением объекта.

Если на детали имеются части, которые нужно показать для передачи информации об её индивидуальных особенностях, видсзади допускается компоновать левее от вида справа.

Для облегчения чтения чертежа основные виды обычно располагаются относительно друг друга в проекционной связи. В этом случае не требуется нанесения на видах каких-либо надписей, разъясняющих их название.

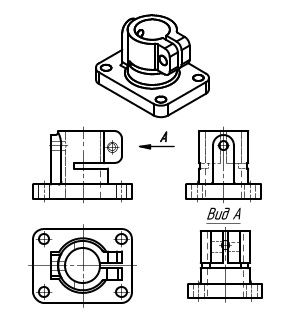

В целях более рационального использования пространствачертежа, допускается компоновать виды вне проекционной связи, на любом местоположении плоскости чертежа. Так, например, на изображении слева, вид расположен вне проекционной связи с главным видом. В таких случаях наносится стрелка, указывающая направление взгляда на предмет.

Данный знак в виде стрелки сопровождается буквенным обозначением, которое идентифицирует получаемый вид, если рассматривать предмет по направлению указателя.

Над выбранным видом выполняется надпись, которая подчёркивается сплошной тонкой линией, и наносится буква идентичная графическому знаку над стрелкой.

Располагать деталь на поле чертежа следует так, чтобы главный вид (вид спереди) отображал наиболее полную информацию о геометрических формах предмета при наименьшем числе видов.

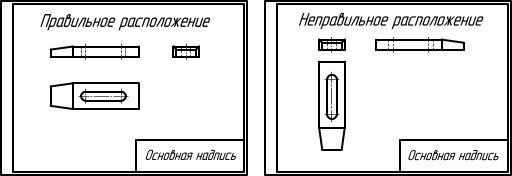

Графическое изображение, позиционированное ниже, представляет два варианта комбинации видов с неправильным расположением и рациональным расположением условной детали.

Местные виды и виды с разрывами

Местный вид создается на чертеже из выбранной части поверхности предмета, которую предполагается отображать для детальной визуализации наружности элемента фигуры, обычно в увеличенном масштабе.

Этот местный вид ограничивается линией обрыва, которая не должна совпадать с какими-либо другими линиями или другим местным видами. Допускается местный вид не ограничивать линией обрыва, если при этом не нарушается ясность чертежа «Вид Б».

Когда изображение местного вида выполняется в стандартной проекционной связи с другим видом, указатель направления взгляда не наносится, а текст над местным видом не отображается. При воспроизведении местного вида вне проекционной связи, направление взгляда следует указывать стрелкой, а над местным видом создавать надлежащую надпись «Вид А» и «Вид Б».

Использование локальных видов позволяет снизить общий объём выполняемых работ и значительно сэкономить место на рабочей плоскости чертежа, что обеспечивает рациональное распределение элементов на графическом документе, и даёт наиболее наглядную картину о форме предмета. Это же, достигается применением видов с разрывами, когда прочерчиваются длинные предметы.

Изображение с разрывом наносится для уменьшения габаритов графического объекта и вычерчивается сплошными волнистыми линиями.
