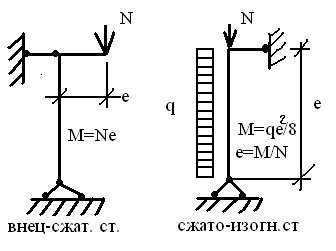

21 Устойчивость внецентренно-сжатого стержня
1.
В плоскости действия изгибающего
момента:
,
φℓ-коэффициент
продольного изгиба при внецентренном
сжатии, принимаемый по таблице в
зависимости от условной гибкости и
приведённого эксцентриситета
,
условная
гибкость
,
mef=m∙η,
m-относительный
эксцентриситет, η-коэффициент
формы стенки,
.
2. Из плоскости действия изгибающего момента.
,
φу-коэффициент
продольного изгиба; по таблице как для
центрально-сжатого стержня в зависимости
от гибкости μу=f(λy;Ry),
с=β/(1+αm),
β и α по таблице в зависимости от условной
гибкости и относительного эксцентриситета.
22) Общая характеристика болтов
В строительстве применяются болты d 10…30мм, анкерные 23…90мм, длина болтов L=100…300мм.
Классы болтов:
1.Болты грубой и нормальной точности: из низкоуглеродистой стали, класс прочности 4.6 и 5.6, устанавливаются в отверстия на 3 мм большего диаметра болта, т.е. dотв=dболта+3мм., соединения получаются деформирующими.
2.Болты повышенной прочности: устанавливаются в отверстия диаметром, равным диаметру отверстия, соединение - чистое.
3.Высокопрочные: из высокопрочной термически упрочнённой стали, Ru≥110кН/см2, отверстия на 3мм больше, соединение работает за счёт трения между соединяемыми элементами, натяжение болта контролируется специальными тарировочными ключами, поверхности соединяемых элементов д.б. тщательно обработаны и очищены от пыли и грязи.
4.Анкерные болты: повышенный диаметр, предназначаются для соединения базы колонны с фундаментом.
23 Расчет болтов
σ =N/A≤R
Несущая способность болта (Nb) – это усилие, которое может воспринимать один болт без разрушения.
где
Rбср
— расчетное сопротивление болтов срезу;
γб
– коэффициент условий работы соединения.
Для болтов грубой и нормальной точности
в многоболтовом соединении γб
= 0,9, для болтов повышенной точности γб
= 1; Аб = πd2/4
— площадь сечения болта по ненарезной
части, d
— диаметр стержня болта; nср
— число расчетных срезов одного болта;
Расчетное усилие, которое может быть воспринято одним болтом по смятию элементов, рассчитывается по формуле
где
Rбсм
— расчетное сопротивление смятию
элементов, соединяемых болтами;
уб и d— см. примечание к формуле выше;
—
наименьшая
суммарная толщина элементов, сминаемых
в одном направлении.
Количество болтов в соединении n=N/Nmin
24. Особенности работы и расчета соединения с высокопрочными болтами.

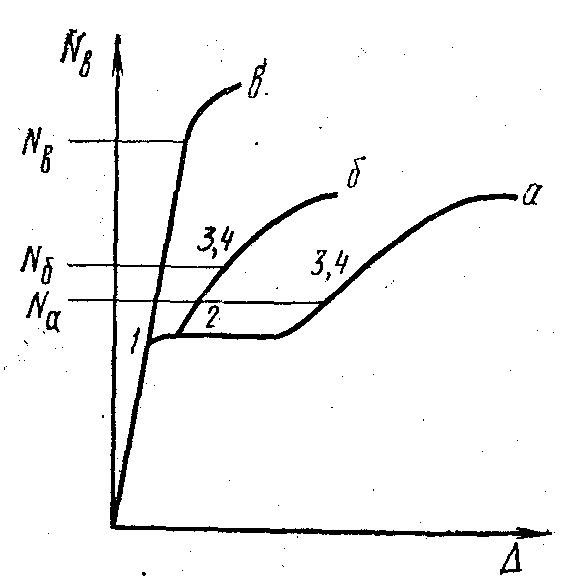

Силы стягивания настолько велики, что силы трения полностью воспринимают сдвигающие силы и все соединение работает упруго (в).
Cила
натяжения болта
(расчетное усилие болта на растяжение).
Расчетное сдвигающее усилие стянутых элементов одним высокопрочным болтом
Qbn=Rbn*γb*γc*Abn*μ/ γh
мю — коэффициент трения; yн — коэффициент надежности;
k — число расчетных плоскостей трения одного болта.
Необходимое
для передачи сдвигающей силы число
болтов:
К
К – ЧИСЛО ПЛОСКОСТЕЙ ТРЕНИЯ
Расчет элементов с высокопрочными болтами = без упругопластической работы (в), т. е. при Y=l.
Ослабление отверстиями учитывается частично, так как часть сдвигающего усилия воспринимается трением соединяемых поверхностей, находящихся вне места ослабления сечения отверстиями.
