3. Отличие состоит в том, что на санпропускниках АЭС персонал переодевается полностью (нижнее белье, носки) во избежание выноса “грязной” одежды за пределы станции. В то время как в санитарно-бытовых помещениях обычных промзданий переодевание частичное (в спецодежду). Кроме того на АЭС присутствуют пункты дозиметрического контроля с дежурными дозиметристами, а так же кладовые грязной и чистой одежды (грязную после сдачи отправляют на дезактивацию или уничтожение). В обычных же промзданиях рабочие переодеваются в одну и ту же одежду (за исключением стирки).

5. К основным объектам мазутного хозяйства относятся:

- открытое приемно-сливное устройство (наряду с ним практикуется разгрузка мазута в тепляках – закрытом вытянутом здании с нагревательными устройствами)

- приемные (промежуточные) резервуары для мазута

- мазутная насосная.

- резервуары для мазута.

- подземная (или надземная) эстакада паромазутопроводов.

НI – насос первого подъема, HII- насос второго подъема, ПМ – подогреватель мазута, Ф – фильтр, ЭПМП – эстакада паромазутопроводов, ПР – приемный резервуар

До 20 % мазута рециркулируется в резерв во избежание расслоения мазута и выпада асфальтенов.Внутри резервуара устанавливаются обогреватели мазута.

Тепляк (нагреватели с паром – 3-4 часа):

6. Конструкции футеровки дымовых труб:

а – при отсутствии конденсата; б,в,г – в присутствии конденсата. 1 – железобетонный ствол; 2 – футеровка из глиняного кирпича; 3 – карниз; 4 – воздушная прослойка, заполняемая теплоизоляцией до отметки 30-40м; 5 – слой золы (унос при угольном или мазутном топливе); 6 – паровлагоизоляция; 7 – футеровка из кислотоупорного кирпича; 8 – минераловатные плиты; 9 – слезник (из кислотоупорной фасонной керамики); 10 – битумное заполнение; 11 и 14 – щель и трубка для стока конденсата; 12 – кладка из глиняного обыкновенного кирпича или строительного легковеса; 13 – асбестовый шнур

Решения, повышающие долговечность: конструкции с естественно и искусственно вентилируемым зазором (для того, чтобы агрессивные дымовые газы,, проникающие через футеровку не доходили до железобетонного ствола трубы); чугунный колпак, одевающийся сверху на дымовую трубу (чтобы избежать коррозии).

8. Помещения зкд в зависимости от степени возможного радиационного воздействия на персонал подразделяются на три категории:

- I категория – необслуживаемые помещения, условия эксплуатации которых и радиационная обстановка при работе АС на мощности не допускают пребывания в них персонала;

- II категория – периодически обслуживаемые помещения, в которых условия эксплуатации и радиационная обстановка при работе АС на мощности допускают ограниченное во времени пребывание в них персонала;

- III категория помещения постоянного пребывания персонала в течение всего рабочего времени.

Компоновка, наряду с конструктивными, санитарно-техническими и другими решениями, должна обеспечивать взаимную изоляцию этих помещений. Проход в необслуживаемые и периодически обслуживаемые помещения должен осуществляться через стационарные (на границах с большой зоной необслуживаемых и полуобслуживаемых помещений) или временные (передвижные) саншлюзы, где находятся меры дополнительной защиты (фартуки, бахилы, резиновые перчатки, вплоть до пневмокостюма с индивидуальной подачей воздуха). В саншлюзе персонал получает дополнительный дозиметр. Здесь же находятся душевые.

В зоне строгого режима выделяется комплекс помещений, в объеме которых локализуются радиационные последствия возможных аварий (зона локализации аварий или гермозона). На АЭС с реакторами ВВЭР (PWR) это помещения реакторной установки (реактор, парогенераторы, главные циркуляционные насосы и другое оборудование первого контура), а так же ряда вспомогательных систем. Указанные помещения отделяются от других специальным ограждением. Наиболее известное решение - герметичная защитная оболочка. Вход и въезд в помещения локализации, в оболочку организуется через шлюз (один транспортный (диаметр около 7 м), два для персонала (1 основной, 1 запасной)). Шлюз служит для подачи оборудования в момент строительства, для загрузки свежего ядерного топлива и выгрузки отработанного топлива в эксплуатационный период.

9. Вероятность аварий на атомных электростанциях достаточно ничтожна , но все же не может полностью игнорироваться. В случае возникновения аварийных ситуаций предусмотрены системы обеспечения локализации последствий выброса радиоактивных аэрозолей в пределах замкнутых герметичных помещений (защитные оболочки). Такая система в наибольшей степени, чем любая другая система защиты, обеспечивает регламентируемую нормами безопасность персонала, населения и окружающей среды, что особенно важно, если учитывать тенденцию увеличения мощности атомных реакторов, возрастание числа станций и приближение их к городам, т.е. основным источникам потребления электроэнергии и тепла.

10. Дымовые трубы классифицируются:

1) По материалу и конструкции несущей части трубы (металлические, сборный железобетон, монолитный железобетон, кирпич).

2) По количеству газоотводящих стволов (одно-, двух-, трех-, четырехствольная ).

Расчеты по трубе:

1) Расчет по высоте трубы (чем выше труба, тем на большей площади она рассеивает загрязняющие выбросы)

2) Теплотехнический расчет (для определения толщины и состава теплоизоляционных материалов, с тем, чтобы не допустить охлаждение дымовых газов внутри трубы до точки росы, т.е. температуры при которой выпадает конденсат)

3) Статический расчет (расчет на прочность)

4) Аэродинамический расчет.

5) Расчет фундамента трубы.

6) Расчет выходного диаметра трубы.

12. Преимущества сомкнутой компоновки:

1) Простые архитектурные формы

2) Возможность возведения индустриальными методами из железобетонных элементов заводского изготовления.

3) Кратчайшая протяженность соединительных коммуникаций.

4) Меньшая удельная стоимость.

Недостатки:

1)Усложнение организации и технологии возведения здания.

2)необходимость в связи с различными размерами зданий перекомпоновки каждого из объединяемых зданий.

Преимущества разомкнутого варианта:

1)Полная изоляция реакторной установки и повышенная гарантия локализации аварии.

Недостатки:

1) Наличие в ряде перечисленных зданий помещений зоны контролируемого доступа, проход в которые должен осуществляться только через санпропускник, и помещений зоны свободного доступа.

2)Необходимость устройства между зданиями пешеходных мостиков для персонала (иногда сообщение осуществляется по подземным галереям).

3)Высокая стоимость.

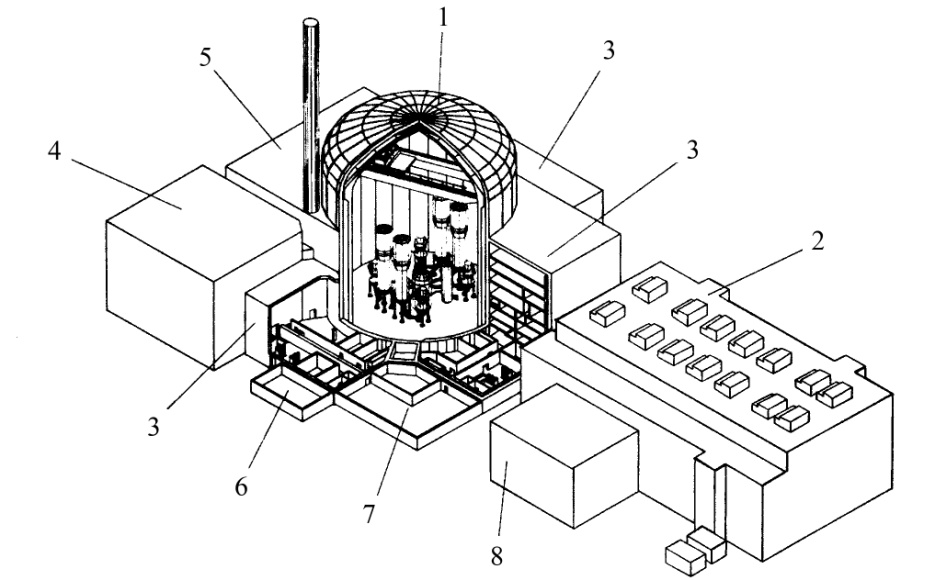

1 – реакторное отделение; 2 – машинное отделение; 3 – блоки систем безопасности; 4 – блок вспомогательных систем (спецводоочистка и др.); 5 – блок топлива; 6 – блок дизельгенераторов; 7 – санитарно-бытовой блок; 8 – блок электротехнических систем.

13. Шлюз служит для подачи оборудования в момент строительства, для загрузки свежего ядерного топлива и выгрузки отработанного топлива в эксплуатационный период. Шлюз представляет собой переходной портал с герметичными дверьми с обеих сторон. Проходить через шлюз в реакторное помещение следует с закрытой хотя бы одной дверью. Это делается для того, чтобы при возникновении максимальной проектной аварии в момент прохода персонала в (из) оболочки не произошла утечка радиоактивных аэрозолей за пределы контайнмента.

6г - шлюз

14.Теплоизоляция дымовой трубы необходима для того, чтобы не допустить охлаждение дымовых газов внутри трубы до точки росы, т.е. до температуры при которой выпадает конденсат. Конденсат содержит сернистую кислоту, что приводит к коррозии ствола трубы.

15.1) Сварка в стык. Для арматуры периодического профиля большого диаметра (> 30 мм).

Вводится подкладка, куда сливается расплавленный металл.

Недостатки: подкладка, трудоемкий стык, высокая квалификация сварщика.

Альтернативный метод – соединение с помощью муфты. На стержень навинчивается муфта.

Недостатки: необходимость поставки муфт на стройплощадку.

Преимущества: не требует высокой квалификации рабочей силы.

2) Сварка внахлест (от 16 до 24 мм)

Недостатки: расход арматуры на длину l, опасность пережога арматуры и ослабление сечения, изгибающий момент в стыке при наличии растягивающих усилий, квалификация сварщика.

Разновидность:

Не дает изгибающего момента, но более трудоемкий.

Альтернатива: С помощью обжимных трубок:

3) Безсварочное соединение:

Арматурная сетка ложится одна на другую с перехлестом (l=30d)

Недостатки: большой перерасход арматуры, опасность образования пустот.

Преимущества: никакой квалификации у рабочих не требуется.

4) Петлевой стык (технологически более сложен). При возведении конструкций в монолитном железобетоне для соединения при образовании арматурных сеток и каркасов широко используется вязальная проволока (не участвует в работе конструкции, она только для закрепления арматуры во время бетонирования).

Преимущество: простая технология

16. 1. Здания, сооружения и помещения, в зависимости от воздействия на персонал радиационных факторов делятся на две зоны: зону контролируемого доступа (ЗКД) и зону свободного доступа (ЗСД). К ЗКД относятся производственные помещения, где осуществляется обращение с источниками излучения и возможно воздействие радиационных факторов на персонал группы А. Доступ в помещения ЗСР должен осуществляться через санпропускник (специальное санитарно бытовое помещение с организацией дозиметрического контроля). К ЗСД относятся помещения, где при нормальной эксплуатации АС практически исключается воздействие на персонал радиационного фактора.
