7. 2 Защита кл и вл
При напряжении от 6 до 35 кВ:
- от КЗ - максимальная токовая защита, отсечка без выдержки времени
от замыканий на землю – земляная с действием на сигнал или на отключение с выдержкой времени
от перегрузок МТЗ с зависимой характеристикой срабатывания
Дифференциальная поперечная с действием на отключение
7. 3 Защита трансформаторов гпп и ктп напряжением выше 6 кВ.
Виды защиты выбираются в зависимости от мощности трансформатора и его типа.
от КЗ в обмотках и выводах
от замыканий на землю в обмотках и выводах
от витковых замыканий в обмотках
от внешних КЗ
от перегрева магнитопровода и масла
от повышения давления
от перегрузок
от снижения уровня масла
Наиболее часто применяются следующие виды защиты:
Продольная дифференциальная мгновенного действия на базе реле РНТ или блоков ДЗТ )
Отсечка (если нет ДЗ)
МТЗ трехфазная, двух- или трехрелейная на базе реле РТ-40 или РТ-80
Газовая на сигнал или отключение.
Земляная на базе реле РТЗ-51 или аналогичного.
7 . 4 Защита конденсаторных установок при напряжении 6 – 10 кВ.
Рисунок 19 – Схема релейной защиты конденсаторной установки
Конденсаторные установки напряжением 6 – 10 кВ должны иметь защиту от перегрузок, коротких замыканий, перенапряжения, от замыканий на землю. При этом используются реле тока, реле напряжения и специальные блоки.
От 2-х и 3-х фазных КЗ - отсечка мгновенного действия на двух реле РТ-40
От перегрузок
более 130 % номинальных – МТЗ на трех реле РТ-80
От повышения напряжения более 110 % номинального защита от максимального напряжения на реле РН – 50 с выдержкой времени 3 5 мин.
От замыканий на землю – земляная защита на базе реле РТЗ – 51 или аналогичных.
В
последнее время находят широкое
применение цифровые устройства защит,
построенные на базе микропроцессорной
техники. С их помощью можно выполнить
все виды защиты при высокой точности,
надежности и уменьшении трудозатрат
на настройку и проверку параметров
защиты. В качестве примера здесь показаны
возможные схемы с использованием блоков
СЕПАМ.
ТА1
Контроль тока
в фазах Подключение
двух ТА
ТА2
2
Ток
нулевой последовательности -подключение
датчика тока CSH
через ТА на ток 1 или 5 А
Контроль
линейного напряжения -подключение
ТV
, не позволяющее измерять напряжение
нулевой последовательности
TV1
TV1-2
Контроль
фазного напряжения и нулевой
последовательности
TV 1-6

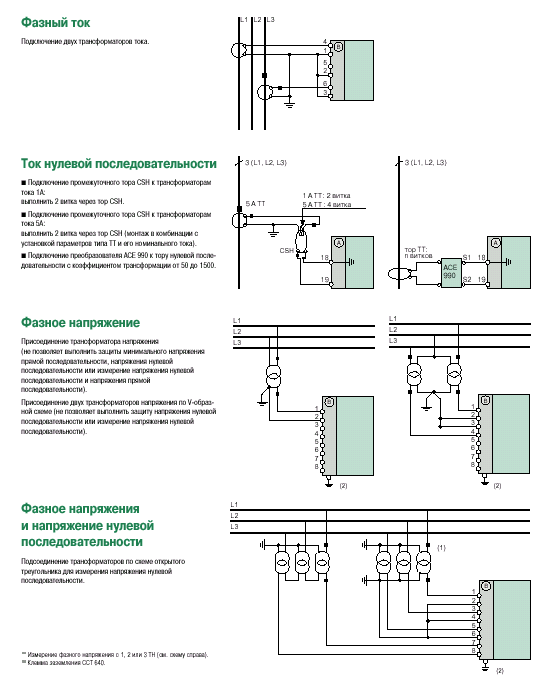

Рисунок 20 - Схемы подключения блока Sepam для измерения различных параметров
8 Автоматика в системах электроснабжения.
АПВ и АВР.
АПВ и АВР - основные виды автоматики в системах электроснабжения предприятий. Автоматика и телемеханика в системах электроснабжения рассматривает следующие виды устройств:
1. АПВ линий или отдельных фаз после их автоматического отключения (например средствами РЗ и А).
2. АВР резервного питания или резервного оборудования (например насосы).
3. Включение СГ и СК на параллельную работу, синхронизация оборудования и линий.
4. Регулирования возбуждения (АРВ), напряжения и реактивной мощности.
5. Регулирование частоты и мощности, АЧР и АРТ.
6. Предотвращение нарушений устойчивости систем электроснабжения.
7. Прекращение асинхронного режима СД.
8. Ограничение снижения напряжения.
9. Ограничение повышения напряжения.
10. Предотвращение перегрузки оборудования.
11. Диспетчерского контроля и управления (АУ, ТС, ТУ, ТК, ТИ, ТР).
12. Другие устройства, связанные с управлением, защитой и учетом.
В настоящем разделе рассматриваются устройства по п.п. 1, 2, 5, 8, 9, 10.
В соответствиии с требованиями ПУЭ действие всех систем автоматики и автоматических устройств должно быть согласовано между собой. Все они должны быть включены в состав проекта предприятия.
В
последнее время появились принципиально
новые системы автоматизации, построенные
не на релейной базе, а на базе
микропроцессорной техники. В зависимости
от состава работ и задач автоматизации
управления передачей и распределением
электроэнергии могут использоваться
готовые системы или отдельные их части,
разработанные, или привязанные к
конкретным условиям. Широкие
коммуникационные возможности этих
устройств с соответствующим программным
обеспечением позволяют значительно
повысить надежность, точность,
безотказность автоматического управления.
Так, системы автоматического управления
фирм Сименс (SICAM)
и Шнейдер-Электрик (SEPAM)
Рисунок 21 – Щиты и шкафы Р З и А на подстанции в специальном помещении
представляют собой комплекс средств телемеханики для построения интегрированных систем диспетчерского и технологического контроля в электроэнергетике. Эти системы базируются на технологиях корпоративной распределенной информационно-управляющей сети и при соответствующем программном обеспечении позволяют организовать взаимодействие различных подсистем автоматизации и защиты.
Типовая схема КРУ с АПВ. На рисунке 22 изображена типовая схема КРУ напряжением 6-10 кВ с силовой частью, схемой питания электромагнита включения силового выключателя и схемой релейной защиты. Электрическая схема КРУ состоит из силовой части и схемы управления.
Е
Рисунок 22 – Типовая схема релейной защиты КРУ с силовым выключателем
щиты отходящей линии . Могут быть также трансформаторы напряжения TV -для контроля напряжения , заземляющие разъединители QSG и др.
Схема управления состоит из набора аппаратуры автоматики и предназначена для управления работой силового выключателя QF в различных режимах (включить, отключить, АПВ, АВР, защита).
Привод силового выключателя.
Силовой выключатель QF включается и отключается только с помощью привода (в данном случае привод электромагнитный ПЭ-11). Конструкция привода такова, что основной электромагнит включения УАС при срабатывании включает силовой выключатель QF и взводит пружины механизма свободного расцепления, который после включения встает на защелку. Поэтому электромагнит УАС - мощный, при напряжении 220 В потребляет ток 50 - 60 А. Для отключения силового выключателя QF достаточно выбить защелку механизма свободного расцепления, что и делает электромагнит отключения УАТ, поэтому мощность его значительно меньше. При срабатывании УАТ защелка выбивается и под действием пружин выключатель QF отключается. Таким образом, для включения QF надо сработать электромагниту УАС, для отключения - УАТ. Поскольку мощность УАС достаточно большая, его питание осуществляется от отдельных шинок + ЕУ, а замыкание цепи производится с помощью контактора КМ. Контактор КМ срабатывает кратковременно и сразу после включения силового выключателя отключается благодаря размыканию блок-контактов силового выключателя QF, . расположенных в цепи питания катушки контактора КМ.
Управление контактором включения КМ.
Контактор включения электромагнита УАС (КМ) получает питание от шинок управления +- ЕС. КМ может быть включен от ключа SA или кнопки SBC, а также от реле повторного включения AKS. На схеме- это параллельные цепочки. В цепи КМ имеется также блок-контакт силового выключателя QF который размыкается сразу при включении силового выключателя.
Управление электромагнитом отключения УАТ. При получении питания электромагнит УАТ выбивает защелку механизма свободного расцепления привода и силовой выключательQF отключается, при этом размыкая свой блок - контакт QF в цепи УАТ.
Электромагнит отключения УАТ также может получить питание и сработать:
• от ключа SA или кнопки SBT
• от токовых реле защиты:
-отсечки КА 1 (РТ-40)
- перегрузки КА 2 (РТ - 80 )
- земляной защиты КА 3 ( РТЗ - 51)
• от реле напряжения KV (РН-54)
Сигнализация.
В схеме имеется сигнализация о причине отключения силового выключателя QF , выполненная на базе сигнальных реле КН 1; 2; 3; 4. Обмотки этих реле имеют малое сопротивление, поэтому включены последовательно с УАТ. При срабатывании любого реле защиты импульс на отключение проходит последовательно через обмотку сигнального реле и катушку электромагнита отключения.
