2. Индивидуальные защитные средства.
Индивидуальные защитные средства делятся на основные и дополнительные. Основными называются защитные средства, изоляция которых способна выдержать рабочее напряжение установки; применяя их, можно прикасаться к токоведущим частям, находящимся по напряжением. Дополнительными называются защитные средства, которые не могут при данном напряжении обеспечить безопасность от поражения электрическим током, но усиливают действие основного защитного средства.
Основные и дополнительные защитные средства при напряжении свыше 1000 В
К основным защитным средствам, применяемым в электроустановках напряжением свыше 1000 В, относятся:
оперативные и измерительные штанги;
изолирующие и токоизмерительные клещи;
указатели напряжения;
изолирующие устройства и приспособления для ремонтных работ (изолирующие лестницы, площадка и др.).
К дополнительным защитным изолирующим средствам, применяемых в электроустановках напряжением выше 1000 В, относятся:
диэлектрические перчатки;
боты;
резиновые коврики;
изолирующие подставки.
Основные и дополнительные защитные средства при напряжении до 1000 В.
К основным защитным изолирующим средствам, применяемым в электроустановках напряжением до 1000 В, относятся:
диэлектрические перчатки;
инструмент с изолированными рукоятками;
указатели напряжения.
К дополнительным защитным изолирующим средствам, применяемым в электроустановках напряжением до 1000 В, относятся:
-диэлектрические галоши;
-резиновые коврики; изолирующие подставки.
Персонал, обслуживающий электроустановки, должен быть снабжён всеми необходимыми защитными средствами, обеспечивающими безопасность труда.
Центральные и участковые подстанции, насосные камеры, электровозное депо, лебёдочные камеры и др. должны быть укомплектованы дополнительными защитными изолирующими средствами.
Изолирующие штанги различной длины применяются при обслуживании разъединителей. Для смены предохранителей используются клещи или штанги с винтовыми зажимами.
Резиновые коврики или дорожки расстилаются на полу около распределительных щитов и других электрических установок. Они имеют верхнюю шероховатую (рифлёную или бугорчатую) и нижнюю гладкую поверхность. Размер ковриков рассчитывается таким образом, чтобы рабочий при обслуживании установки не сходил с них (75х75 см).
Изолирующие подставки представляют собой деревянный щиток – площадку на 4 фарфоровых изоляторах, высота которых достигает 10 см. Для подставок используют сухое дерево, окрашенное масляной краской. Защитное свойство подставок выше защитных свойств ковриков.
Для предотвращения ожогов глаз электрической дугой применяются защитные очки.
Монтерский изолирующий инструмент (ключи, отвёртки, плоскогубцы и др.) имеет ручки, покрытые изолирующим составом (резиной, пластмассой, эбонитом).
Испытание защитных средств.
Защитные средства и изолирующий инструмент периодически испытываются в установленные сроки. Перед использованием диэлектрические резиновые перчатки необходимо тщательно осмотреть и удостовериться в отсутствии проколов, порезов, пузырей трещин, для чего их от отверстия к пальцам. Перчатки, пропускающие воздух, бракуются. Кроме внешнего осмотра они подвергаются электрическим испытаниям (рис. 14) 1 раз в полгода. Для этого они погружаются в бак с недисцилированной окисленной водой и
наполняются ею. Их электрическое сопротивление испытывают посредством погружения в воду двух полюсов – один снаружи испытуемого предмета, а другого – внутри. Находясь под напряжением 6 кВ в течение 1 минуты, они не должны давать ток утечки более 7 мА, а при напряжении 2,5 кВ - более 2,5 мА.
Диэлектрические резиновые боты испытываются так же, как и перчатки, но под напряжением 15 кВ. Находясь под напряжением в течение 1 минуты, они не должны давать ток утечки более 7,5 мА.
Резиновые коврики и дорожки испытываются 1 раз в год на пробой и утечку тока. При электрическом испытании коврик протягивается со скоростью 2 – 3 см/с между двумя металлическими валами, к которым подводится напряжение от 5 до 15 кВ (в зависимости от напряжения установки, у которой будет положен коврик). Токоизмерительные клещи подвергаются испытанию 1 раз в год напряжением 40 кВ в течение 1 минуты.
Изолирующие штанги, изолирующие и токоизмерительные клещи для электроустановок напряжением от 1 до 110 кВ должны испытываться напряжением, равным трёхкратному линейному напряжению электроустановки, но не ниже 40 кВ. Испытательное напряжение поддерживается в течение 5 минут, а при наличии фарфоровой изоляции - 1 минута. Испытание измерительных клещей для напряжения до 600 В производится под напряжением 2 кВ в течение 5 минут. Периодичность испытаний зависит от напряжения электроустановок – ежегодно или 1 раз в 2 года. На каждом защитном средстве должны быть ясно нанесены несмываемой краской порядковый номер и клеймо о прохождении испытания.

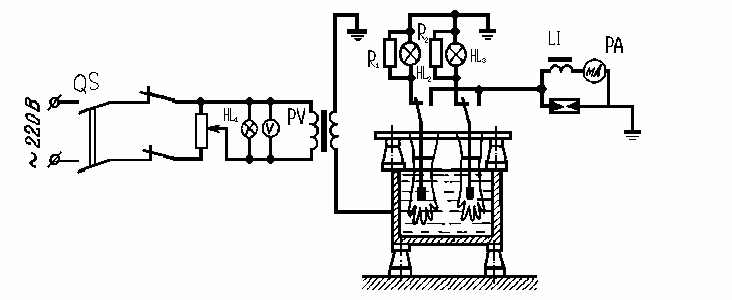

Рисунок 17 – Схема испытания диэлектрических перчаток
