Р исунок 13 – Вид сборки из аппаратов рудничного нормального исполнения. Проверка состояния контактора пускателя прн-100
камер, работоспособность (исправность) блока УМЗ косвенным методом, блокировочного реле утечки и всей электрической схемы. Производится замена изношенных элементов.
Все взрывозащитные поверхности и плоскости разъема необходимо содержать в чистоте и предохранять от повреждений. Периодически (не реже одного раза в месяц) необходимо их протирать ветошью, смоченной в керосине и покрывать тонким слоем антикоррозийной смазки.
В процессе эксплуатации пускателя необходимо следить за исправностью элементов схем дистанционного управления (блокировочного реле утечки, максимальной токовой защиты, блока контроля заземления) и контакторов. После аварийного отключения пускателя автоматическим выключателем или после срабатывания максимальной токовой защиты пускателя рекомендуется проводить его профилактический осмотр, обращая особое внимание на состояние главных контактов контактора и исправность дугогасительных устройств. Во время эксплуатации запрещается непосредственно в шахте вскрывать промежуточное реле, блоки управления и защиты, ремонтировать или регулировать элементы, встроенные в эти блоки, а также реле максимальной токовой защиты.
Эти работы должны проводиться на поверхности квалифицированным персоналом на специальных стендах с последующим опломбированием реле и блоков. При неполадках на блоке управления или защиты необходимо заменить их запасными. При значительных неполадках в работе контактора его также следует заменить запасным, а неисправный выдать на поверхность для ремонта.
Для осмотра контактора и других аппаратов, расположенных внутри обслуживаемой полости пускателя серии ПМВИ и ПМВИР, должна соблюдаться следующая очередность операций снятия крышки: снять напряжение с ввода пускателя; нажать на толкатель кнопки «Стоп» пускателя и поворотом рукоятки разъединителя отключить его; специальным ключом ввернуть блокировочный винт, расположенный на корпусе пускателя; повернуть крышку против часовой стрелки и снять ее на себя.
У пускателей серии ПВИ, ПВИР, ПВ - блокировочный разъединитель смонтирован в отдельной взрывобезопасной камере, поэтому при открывании быстрооткрываемой крышки должна соблюдаться последовательность операций: нажать на толкатель привода кнопки «Стоп» пускателя и повернуть рукоятку привода разъединителя в положение «Отключено»; разблокировать привод замка крышки; с помощью специального ключа повернуть приводной валик замка быстрооткрываемой крышки в направлении «Откр.» и открыть крышку.
Проверка блокировочного реле утечки производится кнопкой «проверка БРУ», на которую воздействуют посредством флажка, имеющегося на корпусе пускателя. При повороте и удерживании флажка в положении «БРУ» и исправном блокировочном реле утечки должна загораться сигнальная лампа с белым светофильтром (у пускателей серии ПВ-1140-250 – с красным). Для проверки исправности максимальной токовой защиты пускателя серии ПВИ, ПВИР, ПВ-, ПМВИ,- которые укомплектованы защитой УМЗ, необходимо отключить

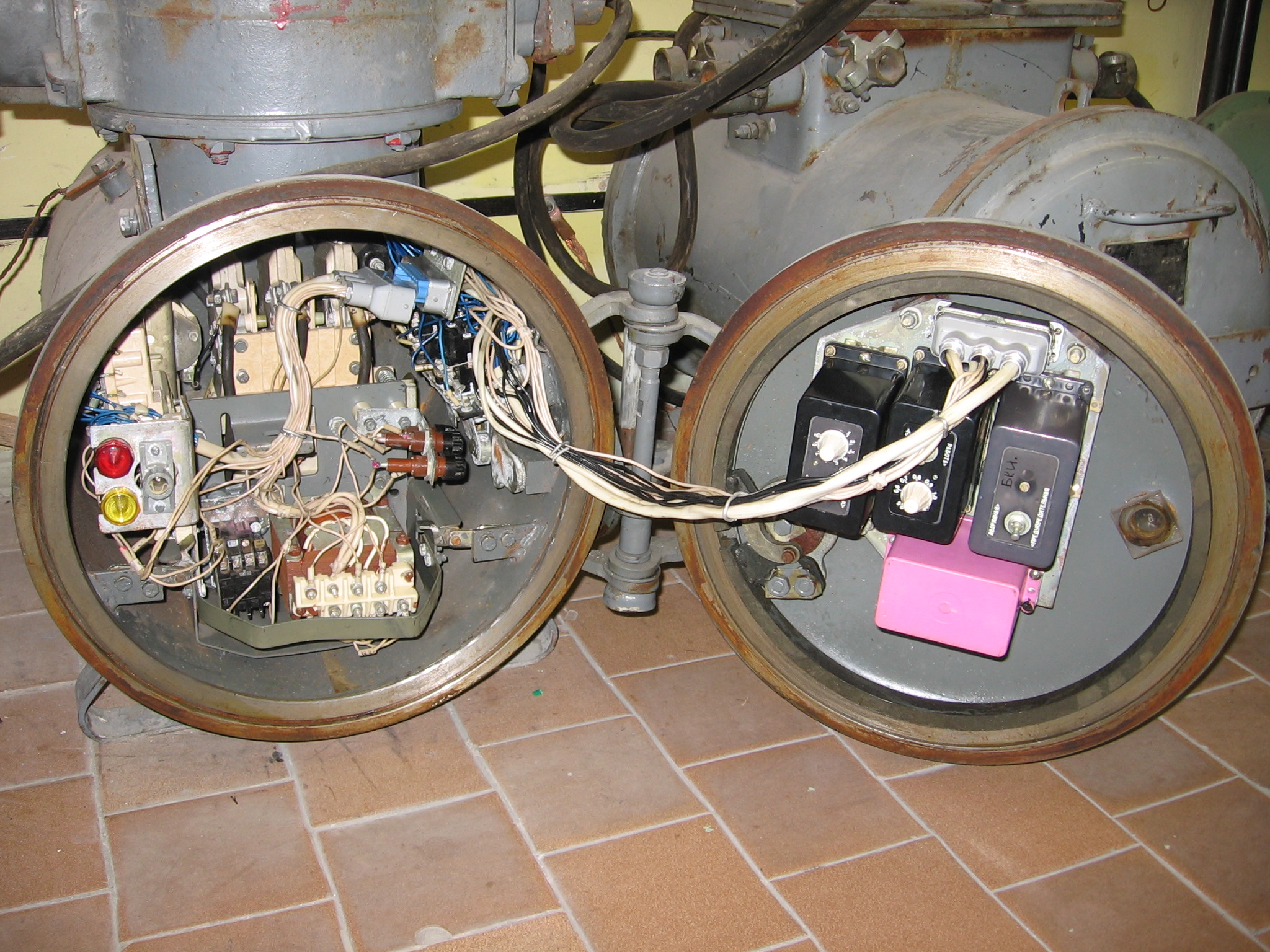

Рисунок 14 – Осмотр электрооборудования рудничного пускателя ПВИ-125 БТ.
разъединитель, открыть крышку пускателя, установить рукоятки тумблеров на блоке УМЗ в положение «Проверка», закрыть крышку и включить разъединитель пускателя и нажать на кнопку «Пуск». При исправном блоке УМЗ под действием пускового тока электродвигателя
пускатель должен отключиться и при этом загорается сигнальная лампа с красным светофильтром. После проверки защиты снова отключают разъединитель, открывают крышку, осуществляют взвод блока УМЗ путем перестановки тумблеров переключателей в положение «Работа», закрывают крышку и включают разъединитель пускателя.
В системе электроснабжения и управления забойными машинами принципиально важно исключить возможность самопроизвольного включения пускателя при замыкании проводов цепи управления (защита от потери управляемости) и после перерыва в электроснабжении (нулевая защита). Защита от потери управляемости достигается тем, что при замыкании
между проводами цепи управления шунтируется диод. Поэтому, если пускатель был отключен, замыкание между проводами управления не приводит к самопроизвольному его включению.
Нулевая защита обеспечивается применением в пускателях электромагнитных контакторов и промежуточных реле, а также соответствующего выполнения схемы управления промежуточным реле.
В двухпроводных схемах управления резистор R=47 Ом, шунтирующий пусковую кнопку, обеспечивает нулевую защиту только при условии, что элементы схемы управления имеют параметры, оговоренные заводом-изготовителем. Если пускатель не включается по причине недопустимого снижения напряжения в шахтной сети (менее 0,85 Uном) или из-за высокого (более 20 Ом) сопротивления цепи управления вследствие ухудшения переходных контактов, категорически запрещается уменьшать воздушный зазор между сердечником и
Кнопка
СТОП
Механическая
блокировка открывания двери
Блок
ПМЗ
Автомат
А-3700
Трансформаторы
тока
Блокировочный
разъединитель
QF

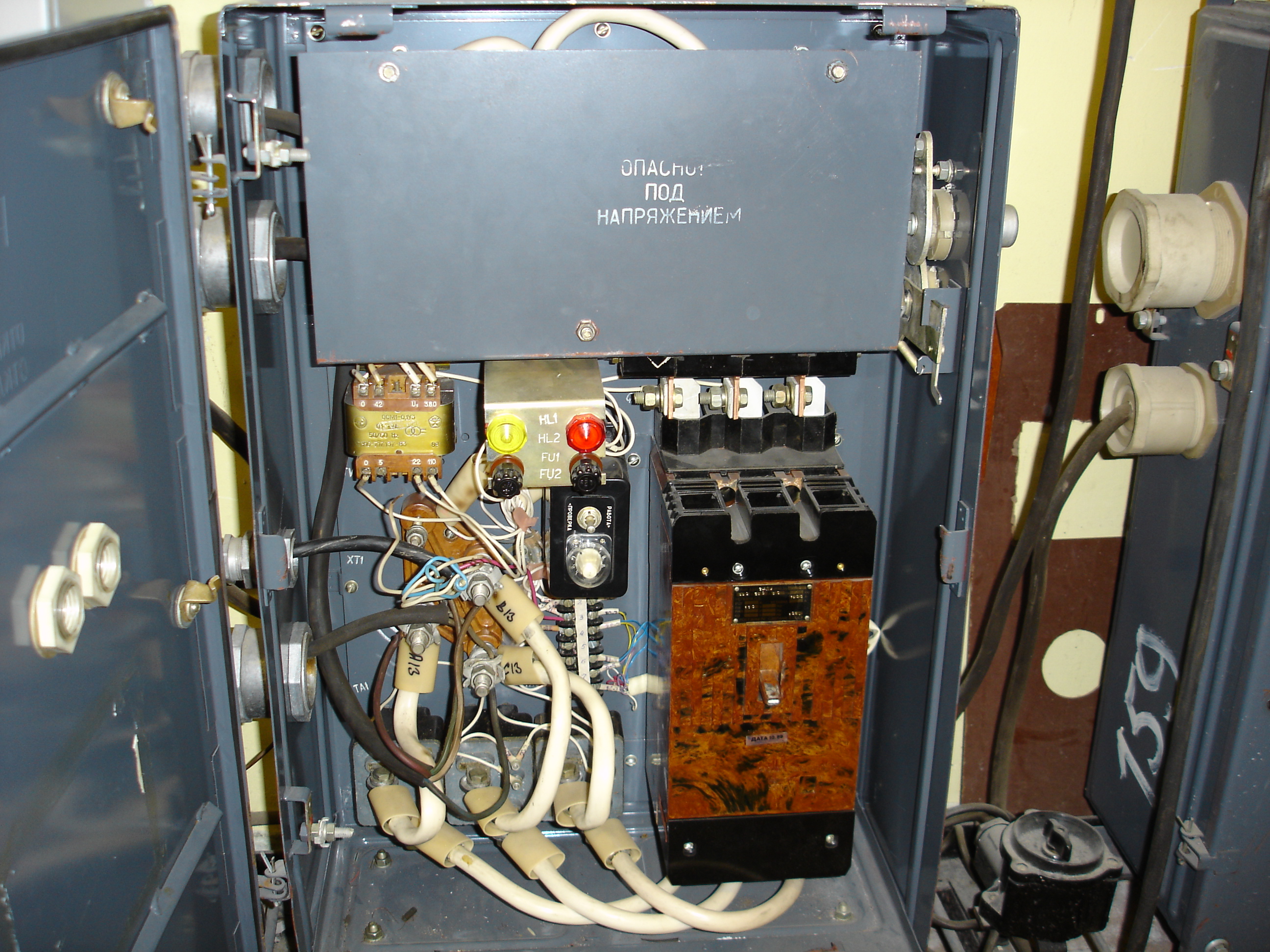

Рисунок 15 – Проверка блока ПМЗ выключателя ВРН – 100.
якорем магнитной системы или расслаблять пружины промежуточного реле. При уменьшении воздушного зазора на 2 мм возможно самопроизвольное включение пускателя при номинальном напряжении сети, а при пиковом повышении напряжения в сети до 1,5 Uном – при снижении зазора на 1 мм. При отсутствии замыканий между проводами 1 и 2 цепи управления трехпроводной схемы управления изменение параметров срабатывания промежуточного реле не приводит к его самоотключению. Поэтому, во всех случаях, когда позволяют условия, т.е. при наличии трех свободных жил, дистанционное управление должно осуществляться по трехпроводной схеме. Однако при трехпроводной схеме управления категорически запрещается непосредственно в шахте производить регулировку промежуточного реле, так как при замыкании между проводами 1 и 2 трехпроводная схема управления становится двухпроводной. Следует помнить, что перемыкание между проводами 1 и 2 может быть в течение длительного времени не обнаружено обслуживающим персоналом, так как оно не сказывается на работоспособности схемы управления.
В процессе эксплуатации не рекомендуется изменять полярность включения концевого диода в цепи управления. При изменении полярности включения диода за счет перемагничивания магнитной системы промежуточного реле снижаются эксплуатационные характеристики схемы управления. В течение 3-5 циклов включения после изменения полярности диода максимальное сопротивление цепи управления, при котором устойчиво срабатывает промежуточное реле, снижается на 5-6 Ом.
Для выполнения схем управления с минимальным числом вспомогательных жил силового кабеля машины иногда применяют спаренные схемы управления нереверсивными пускателями серии ПМВИ (ПВИ). Спаренные схемы управления в ряде случаев не обеспечивают защиту от потери управляемости, так как промежуточные реле питаются от отдельных понижающих трансформаторов. В условиях эксплуатации первичные обмотки этих трансформаторов могут быть подключены к разным фазам шахтной сети. Например, если зажимы А1 и В1 трансформатора ТП1 подключены к фазам А и С, то зажимы А1 и В1 трансформатора ТП могут быть подключены к следующим фазам сети: А и С, С и А, А и В, В и А, С и В или В и С.
При номинальном напряжении цепи управления U2 =18 В в зависимости от того, к каким фазам сети подключены понижающие трансформаторы пускателей, напряжение U1-2 между проводами 1 и 2 спаренной схемы управления может составлять 0,18, 31 и 36 В. Если напряжение U1-2 =0, то при замыкании между этими проводами работоспособность схемы не нарушается. Однако при нажатии одной из кнопок «Пуск» включаются оба промежуточных реле, т.е. спаренная схема не обладает защитой от потери управляемости. При малом сопротивление проводов цепи управления защита от потери управляемости отсутствует при U1-2 =18 В. Если напряжение U1-2 составляет 31 или 36 В, то при обрыве проводов 1 и 2 цепи управления и замыкании его с исправном проводом защита от потери управляемости также отсутствует.
При управлении пускателем как по двухпроводной, так и по трехпроводной схеме управления для исключения самоотключения пускателя от замыкания между жилами управления диод должен быть включен в конце линии управления после кнопки «Стоп». При управлении пускателем по трехпроводной схеме резистор R должен быть установлен в кнопочном посту, который не допускает самовключения пускателя при замыкании между проводами цепи управления. Для удобства подключения диода и резистора в кнопочном посту завод-изготовитель вместе с пускателем поставляет концевой блок, состоящий из диода типа Д226Б и резистора (47 Ом; 7,5 Вт), залитых эпоксидным компаундом.
Категорически запрещается осуществлять управление пускателем по двухпроводной схеме с использованием только кнопок «Пуск» или «Стоп» с фиксатором, так как в этом случае отсутствует нулевая защита.
Как правило, цепи управления пускателя выполняют с использованием заземляющей жилы кабеля, в этом случае обеспечивается автоматический контроль цепи заземления, так как параметры схем управления обеспечивают автоматическое отключение промежуточного реле при увеличении сопротивления цепи управления свыше 100 Ом, а также в случае обрыва заземляющей жилы.
