Электрических сетей в зданиях.

Наименование линий	Наименьшее сечение кабелей и проводов, мм2
	медных	алюминиевых и алюмомедных
Линии групповой и распределительной сетей	1	2,5
Линии до квартирных щитков и к расчетному счетчику	2,5	4
Линии питающей сети и стояки для питания квартир и комнат общежитий	4	6

Трехфазные линии в жилых зданиях должны иметь 5 проводников, сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм² (по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехпроводных линиях должны быть не менее сечения фазных проводников.

1 подъезд 2 подъезд 3 п. 4 п.

5 этаж

3+1+1 проводн.

В

заземляющий проводник

НУТРЕННЕЕ ЭЛЕКТРООБОРУДОВАНИЕ

3 фазы, 1-нулевой, 1-заземляющий провод

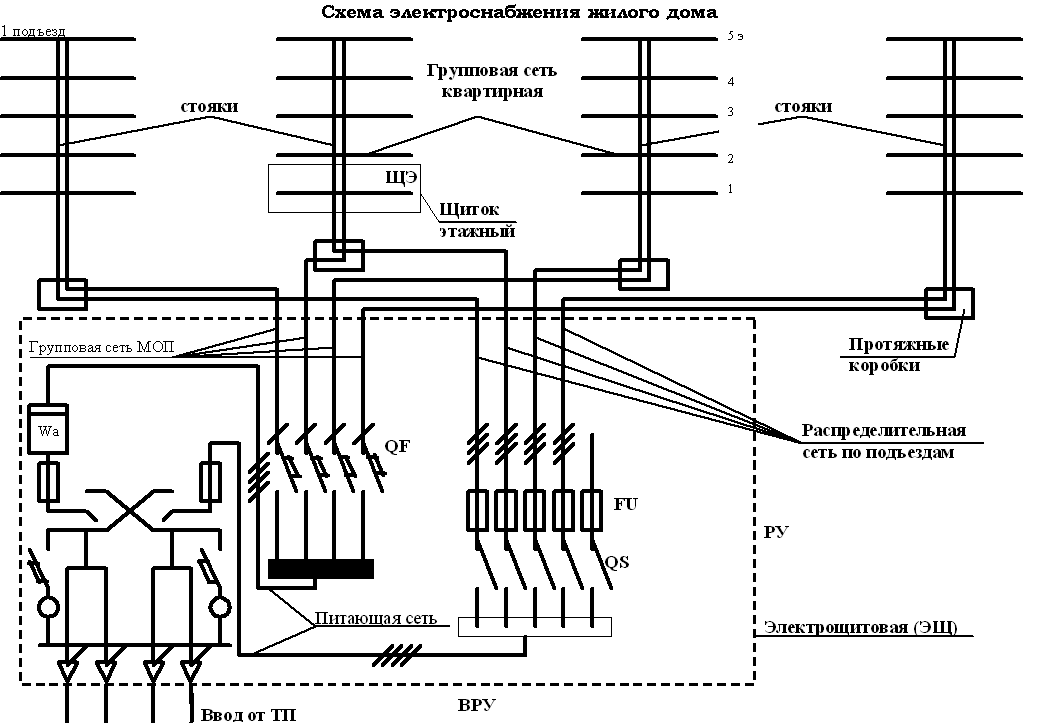

Рисунок 11 – Пример схемы электроснабжения жилого дома

В жилых и общественных зданиях линии групповой однофазной сети, в квартирах прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и заземляющий проводник). Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом, нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим. При подключении счетчика лучше перед ним поставить автомат или рубильник.

6.5. Типичные неисправности бытовых электроустановок.

Первый признак неисправности электропроводки или аппаратов – характерный запах горелой изоляции, искрение или перегрев, что является признаком перегрузки или короткого замыкания, и что может привести к пожару или аварии. Основные причины этого: неправильный выбор проводников или аппаратов, провисание или касание проводов, сколы изоляторов, плохой контакт или слабое завинчивание резьбовых контактных соединений, механическое повреждение изоляции, замазывание проводки и аппаратов известью и краской при ремонте, попадание воды на проводку, наличие на проводах посторонних предметов, ковров, занавесок, несвоевременное техническое обслуживание и ремонт.

Неисправности выключателей: механическое заедание рукоятки или клавиши, подгорание контактов, поломка пружин и контактных пластин, поломка элементов корпуса, трещины в корпусе и основании. В штепсельных розетках и вилках со временем ослабляются пружины и резьбовые зажимы проводов, из-за чего они перегреваются и выходят из строя. Для предотвращения этого периодически нужно подтягивать винты контактных соединений, сжимать контактные пружины. При наличии сколов и трещин в основании и крышке эти детали необходимо заменить. При наличии скрытой электропроводки необходимо иметь ввиду, что розетки крепятся в корпусах коробок за счет распорных лапок, поэтому нельзя применять большое усилие при вытаскивании вилки из розетки. При ослаблении крепления розетки необходимо равномерно поочередно подтянуть обе распорные лапки. При применении тройников возрастает нагрузка на одну розетку и она может не выдержать большой ток нагрузки и выйдет из строя.

Неисправности патронов освещения. Если лампочка исправна и есть напряжение в сети, то нужно проверить целость подводящих проводников, затем - состояние центрального контакта патрона и при необходимости зачистить его и немного отогнуть. При загрязнении цоколя возможен плохой контакт его с патроном, для устранение этого можно несколько раз повернуть лампочку по резьбе туда и обратно. При отрыве колбы от цоколя лампы нужно отключить напряжение, оторвать проводки, на которых осталась колба и плоскогубцами осторожно вывинтить цоколь из патрона, затем зачистить резьбу в патроне. Люминесцентные лампы вынимают из патронов-держателей с большой осторожностью, так как случайное разбивание трубки лампы приводит к попаданию паров ртути в окружающее пространство, что опасно для здоровья.
