Р 500 угр исунок 95 - Установка тсвп на рельсовом пути в горной выработке и в камере упп.

подошва УПП должна находиться выше УГР на 0,5 м, должны быть двери решетчатые (нормально закрытые на замок) и сплошные металлические (противопожарные, нормально открытые), должны быть два выхода, проветривание - за счет общешахтной депрессии, средства пожаротушения должны находиться снаружи со стороны свежей струи.

В камере УПП должно быть оборудование для освещения, реле утечки (устройство автоматического контроля изоляции), телефонная связь.

26.1. Монтаж подземных участковых распределительных пунктов.

Распределительные пункты (РП) низкого напряжения (380, 660 В) предназначены для распределения электроэнергии для питания электрических машин, освещения, вспомогательного оборудования в забоях, подготовительных, нарезных и очистных выработках. Это оборудование располагается на подготовительных горизонтах, в подэтажных выработках, удаленных от участковой подземной подстанции (УПП) на значительное расстояние. Подача напряжения к этим приемникам производится кабельными линиями по восстающим выработкам, а с целью уменьшения длины кабелей – по специально пробуренным скважинам. Для распределения напряжения на горных участках применяется следующее оборудование, устанавливаемое в специальных нишах горных выработок: автоматические выключатели (рудничные автоматы): АФВ, ВРН, АВ, АВ-ДО, ВР, распределительные шинные коробки КР, быстроразъемные штепсельные разъемы, рудничные пускатели ПРН, ПВИ, ПВ, ПВВ, ПР, ПРМ, бронированные и гибкие кабели. Для осветительной сети используются пусковые и осветительные аппараты АПШ и АОШ, тройниковые муфты ТМ-60 и МТ, гибкие, негибкие и бронированные кабели.

Распределительные пункты располагаются: в УПП - после приемного автомата, на электросборках на сопряжениях откаточных выработок, на подэтажных горизонтах на сопряжениях с ходовыми восстающими, а также в других местах, где сосредоточено питание нескольких электроприемников. Распределительный пункт может состоять из нескольких аппаратов: два, три, четыре. Первый аппарат – обычно головной (приемный) автомат, - к нему подключается кабель, подводящий напряжение от УПП или от предыдущего распредпункта. Следующие автоматы или пускатели питают группы электроприемников или отдельные электроприемники.

- электроприемники -распредпункты (РП)

Рисунок 96 – Структурная схема распределения электроэнергии на горном участке.

На рисунке 96 показано, что от участковой подземной подстанции (УПП) идут три кабельные линии, питающие РП 1, 2 и 3. От РП -3 в свою очередь питаются РП- 4 и электроприемник, от РП-4 питаются два электроприемника и РП-5.

От УПП

к РП к РП к электроприемнику

Рисунок 95 – Схема распредпункта из трех автоматов и одного пускателя

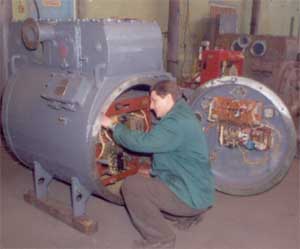

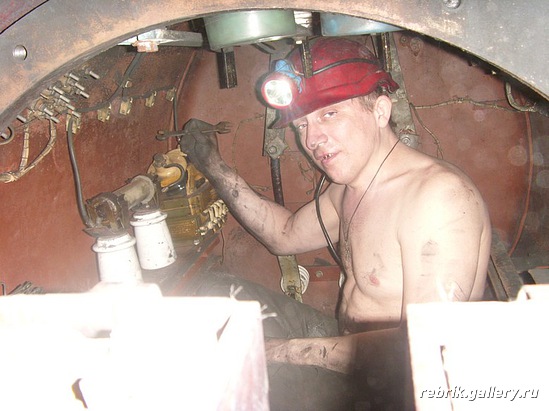

Рисунок 98 – Ремонт КРУВ-6 в мастерской на поверхности и в подземной УПП
