25. Монтаж кру в подземных рудниках.

Для комплектации ЦПП, УПП, КТП и РП и включения отдельных потребителей высокого напряжения применяются комплектные распределительные устройства рудничного нормального КРУРН-6, КРУЭ-РН-6 и взрывобезопасного исполнения КРУВ-6 — с силовыми воздушными электромагнитными, или, более новые - с вакуумными выключателями. Раньше применялись масляные выключатели, но их применение сейчас ограничено из-за проблем с пожароопасностью и сложностью обслуживания. Шкафы КРУВ-6, как правило, устанавливают в камерах. Однако, учитывая более высокий уровень взрыво- и пожаробезопасности, их можно устанавливать в уширении горной выработки. При монтаже КРУ в ЦПП и УПП они устанавливаются на фундамент или бетонные плиты толщиной 300—400 мм, швеллеры или двутавры, прокладываемые и закрепляемые вдоль камеры. Одиночные КРУВ-6 вне камер УПП лучше не устанавливать, в этом случае лучше использовать ТСВП-6 или КТП-РН-6. КРУ следует устанавливать в вертикальном положении и надежно закреплять, чтобы исключить возможность их сдвига. Для удобства обслуживания и доступа к аппаратуре необходимо между стенками камеры и КРУ обеспечить достаточное расстояние.

.

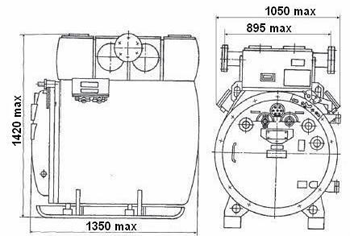

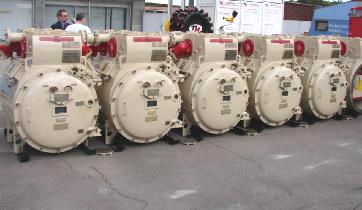

Рисунок 90 – Габаритные размеры и общий вид КРУВ-6

1150

800

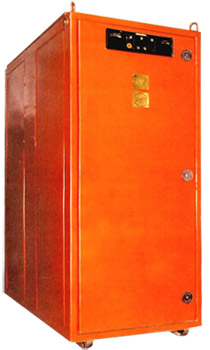

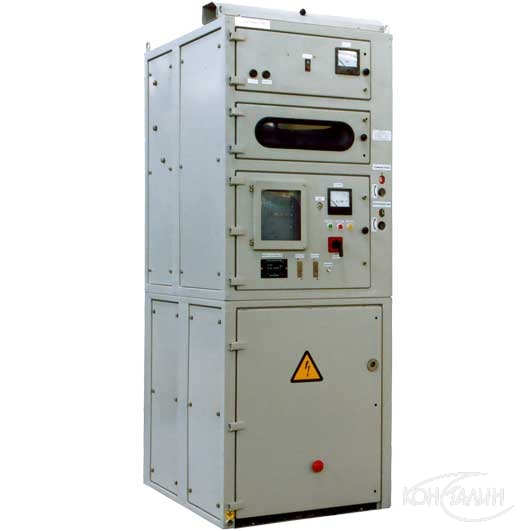

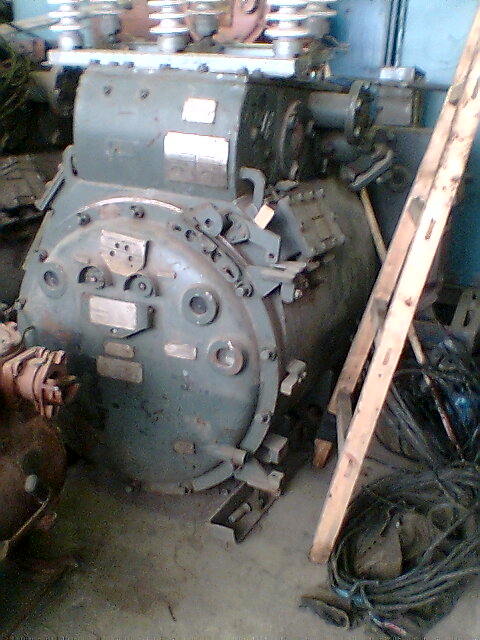

Рисунок 91 – Рудничные КРУ исполнения РН-1. 3 КВЭ-10, К-98-РН, КРУРН-6

Рекомендуемые расстояния между стенками камер 4 и корпусами 1 при групповом монтаже КРУВ-6 приведены на рис. 92. При необходимости обслуживания КРУ со стороны стен камеры должны оставляться монтажные проходы шириной не менее 0,5 м. Комплектуемые в групповое распределительное устройство КРУВ могут соединяться с помощью кабельных перемычек нежестко или жестко. Для жесткой комплектации применяют специальные соединительные муфты, обеспечивающие после монтажа сохранение взрывобезопасности устройств. Монтаж сборных шин выполняют специально поставляемыми с ними шинами.

1 — корпус КРУ; 2 — крышка; 3 — выкатная часть; 4 — стена камеры

Рисунок 92 – Сборка из КРУВ-6. Расположение КРУВ-6 в камере УПП

Присоединение силовых цепей может осуществляться посредством бронированных кабелей через кабельные вводы. Заделки кабельных вводов заливают кабельной массой, или эпоксидным компаундом, или выполняют сухую разделку из термоусаживаемых материалов. Жилы кабеля в приемной коробке разводятся так, чтобы они не касались друг друга и стенок корпуса. Расстояние по воздуху от жилы кабеля до стенки корпуса должно быть не менее 60 мм.

Цепи вторичной коммутации (управления и защиты) присоединяют контрольными кабелями через соответствующие коробки и вводы цепей вторичной коммутации. Для дистанционного управления КРУ предусматривается возможность подключения пульта, который устанавливается в месте расположения электроприемника. При отсутствии взрывоопасной среды вместо КРУВ используются КРУРН или КРУЭ-РН-6. Напряжение на КРУ подается после полного окончания монтажа и выполнения наладки и испытаний. Перед включением КРУ производят проверку работоспособности блокировочного реле утечки и максимальной токовой защиты косвенным методом, а также подключаемых к КРУ внешних защит. Затем производится два-три цикла включения-отключения выключателя.
