2. Монтаж осветительного оборудования в подземных выработках

В подземных выработках должны применяться светильники в руднич­ном нормальном (РН) или взрывозащищенном (РВ) исполнении в соответствии с областью применения, определяемой отраслевыми ПБ. В протяжен­ных выработках светильники устанавливают вдоль оси выработки, в электромашинных камерах в несколько рядов, добиваясь равномерной освещенности во всех местах камеры. С целью уменьшения слепящего действия их подвешивают на максимальной высоте, удобной для обслуживания, но не менее 1,8 м.. В электромашин­ных камерах светильники подвешивают на крюках спе­циальной конструкции, закрепляемых на стенках камеры. В выработках их крепят непосредственно к крепи или к бокам или кровле выработки с помощью подвесов и пробок, вставленных в пробуренные шпуры небольшой глубины (подбурки).

В очистных забоях применяют специальные забойные переносные светильники. Их уста­навливают на перекрытии крепи или на кронштейнах, закрепленных в стенках выработок. Для освещения призабойного пространства на очист­ных и подготовительных машинах предусматривают применение фар, располагаемых на машинах, или прожекторов в специально предусмотренных для них местах.

а б в г д е

ж з и

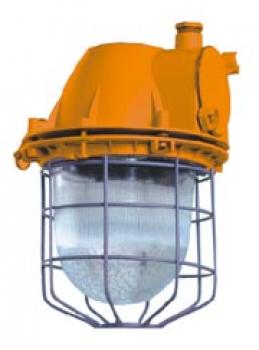

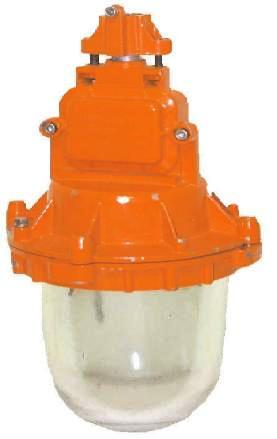

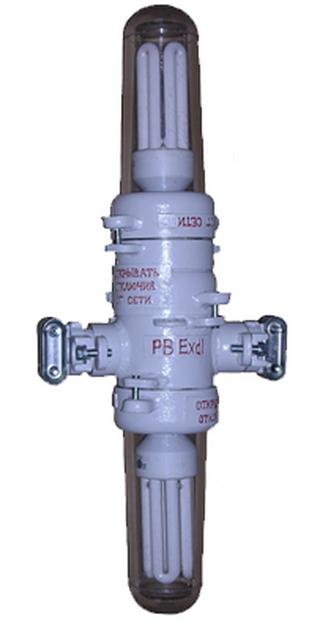

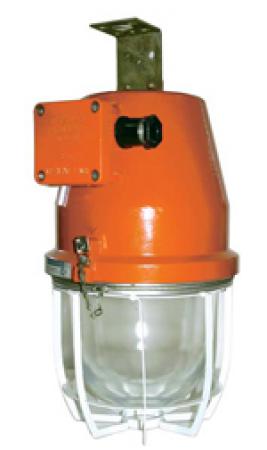

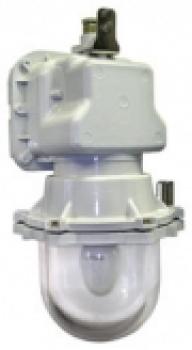

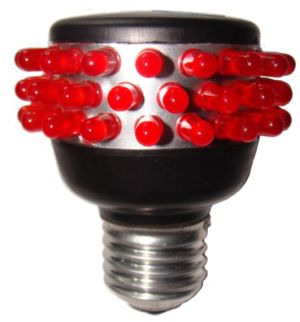

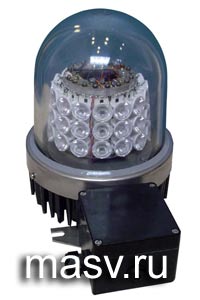

а- НСП, б- РН , в- РП, г, д - РВ, е-светодиодный, ж-РВЛ, з – лампа светодиодная,

и - головной светильник светодиодный

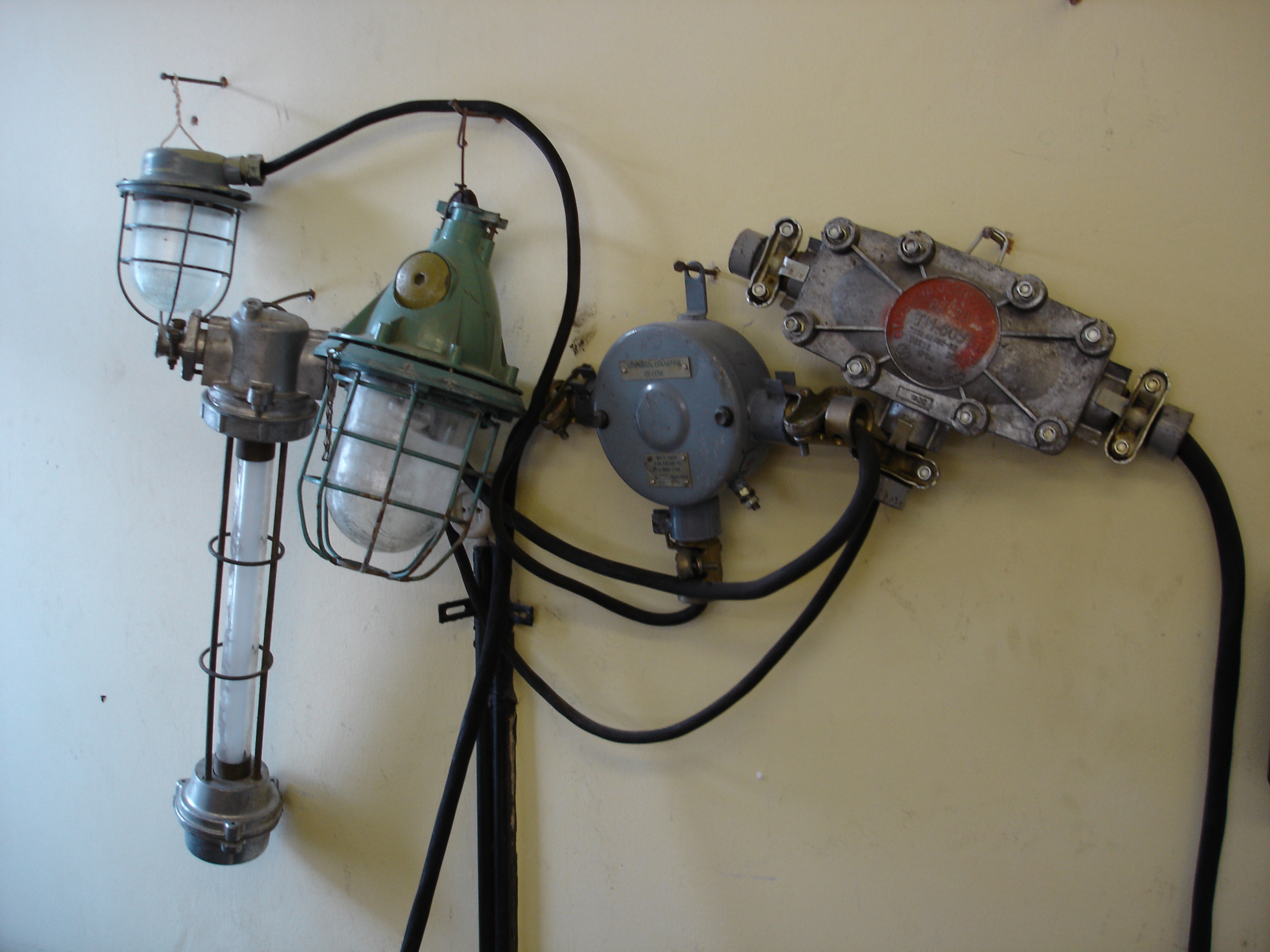

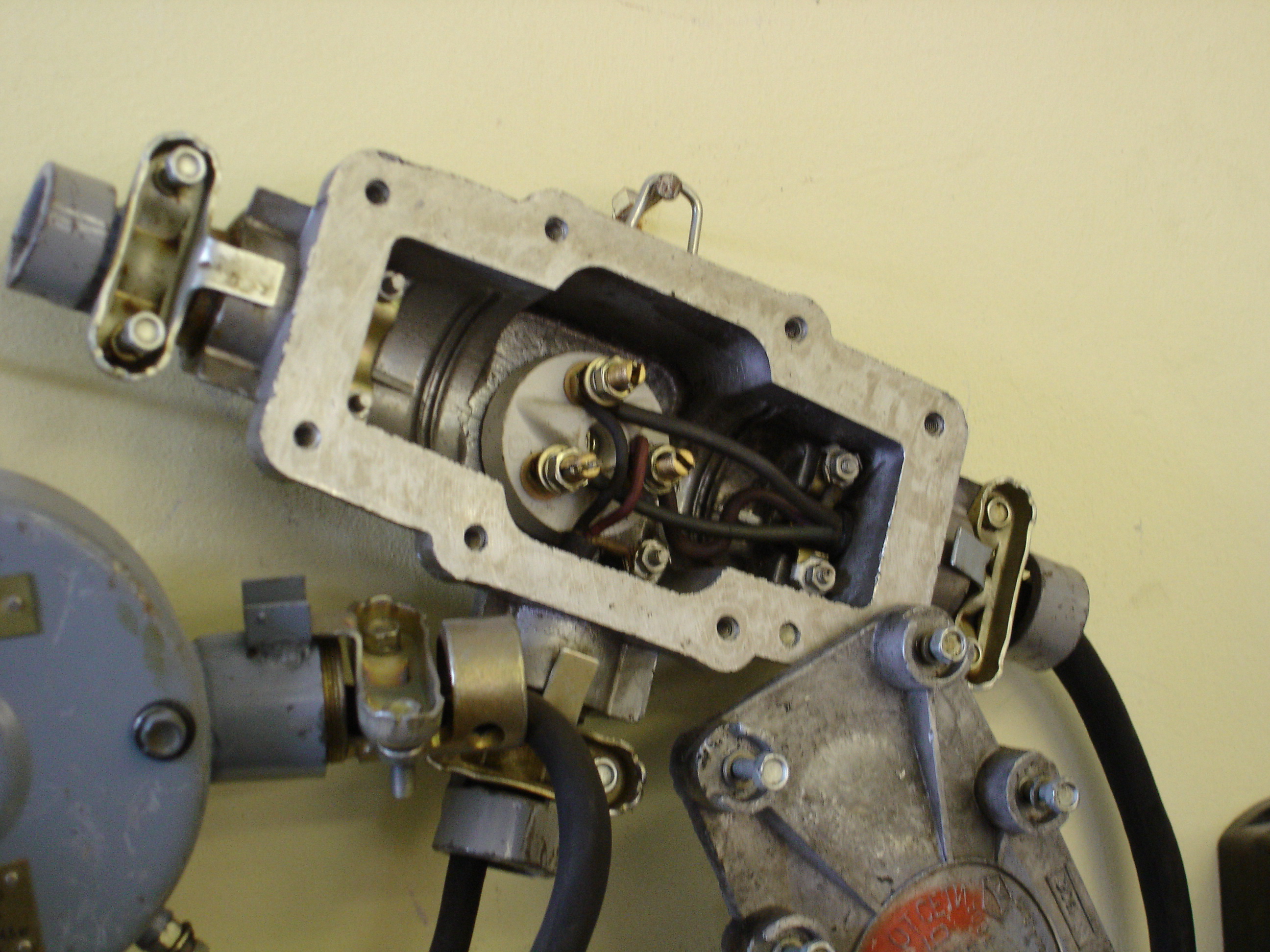

Рисунок 86 –Общий вид некоторых типов рудничных светильников

Д

АПШ (АОШ)

ля присоединения осветительного оборудования применяют бро­нированные или гибкие кабели. Основная осветительная магистраль выполняется бронированным или гибким кабелем сечением жилы не менее 4 мм², а ответвления от нее к све­тильникам — гибким сечением не менее 2,5 мм². Присоединение светильников к магистрали вы­полняют тройниковыми муфтами (МТ, ТМ-60), если конструкция светильника имеет только один кабельный ввод. Если в светильнике предусмотрено два кабельных ввода, то необходимость установки тройниковых муфт отпадает. Поскольку в подземных выработках применяется система с изолированной нейтралью, то при присоединении светильников к трех­фазной сети их подключают равномерно во все три фазы поочередно. Если используется гибкий кабель, то отводы к светильникам выполняются в мастерской на поверхности с помощью пайки и горячей вулканизации.

Р к местному заземлителю через каждые 100 м 3 х 380 в Три фазы Три фазы Две фазы Четыре жилы исунок 87 - Устройство осветительной сети в горной выработке.

Для питания и управления сетевыми светильниками приме­няют специальные трехфазные осветительные трансформаторы ТСШ с отдельным комплектом пус­ковой и защитной аппарату-

МТ -1 ТМ-60

Рисунок 88 – Арматура освещения для рудников

ры, а также комплектные осветительные и пусковые аппараты АПШ, АОШ, АПР, ОСВ, АПВИ и др. Применение комплектных аппаратов позволяет уменьшить номенклатуру оборудования, уменьшить его габариты и массу, повысить надежность, уменьшить трудозатраты на монтаж и техническое обслуживании. Применение осветительных аппаратов обеспечивает стабилизацию напряжения осветительной сети и более надежную защиту и управ­ление. Источники питания, как правило, устанавливают на распре­делительных пунктах или в электромашинных камерах. Порядок и технология их монтажа не отличаются от подобных операций другого рудничного электрооборудования.
