23. Монтаж освещения на горных предприятиях

Надежная и безопасная работа технологических установок как на поверхности, так и в подземных выработках в значительной степени зависит от достаточной освещенности рабочих мест и надежной работы осветительных установок. Они содержат светильники, электропроводки, электоустановочные изделия и источники питания. Светильник состоит из осветительной арматуры и ламп. Арматура обеспечивает перераспределение светового потока лампы в требуемом направлении, предохранение зрения от чрезмерной яркости, крепление и подключение ламп к источнику питания и защиту их от механических повреждений и окружающей среды. В светильниках применяются газоразрядные лампы (люминесцентные, ртутные, натриевые, ксеноновые) и лампы накаливания. К электроустановочным изделиям относятся выключатели и переключатели, штепсельные соединения, колодки зажимов, патроны, плавкие и автоматические предохранители др. В зависимости от вида освещения питание осветительной установки осуществляется от электросиловых сетей или от отдельных источников питания. Рабочее и аварийное освещение питаются от независимых источников. Для питания светильников применяется напряжение 36, 127 и 220 В, для питания специальных ламп (ксеноновых, натриевых и др.) на поверх­ности допускается напряжение 380 В.

Монтаж электрического освещения должен выполняться в соот­ветствии с проектом для данной установки с применением индуст­риальных методов монтажа и средств механизации электромонтаж­ных работ. Монтаж светильников и электропроводок, монтажных узлов и блоков выполняют в мастерских, которые затем устанавливаются в горных выработках.

23. 1. Монтаж электроосветительных установок на поверхности

Монтаж осветительного оборудования на поверхности выполняют после подготовки трассы, которая предусматривает: разметку мест, установку щитков, выключателей, розеток, осветительной арматуры; устройство проходов сквозь стены; устройство гнезд для установки крепежных и закладных деталей и т. д.

а б в

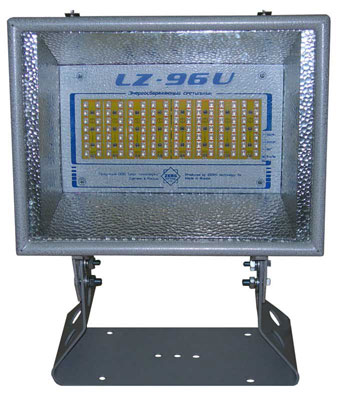

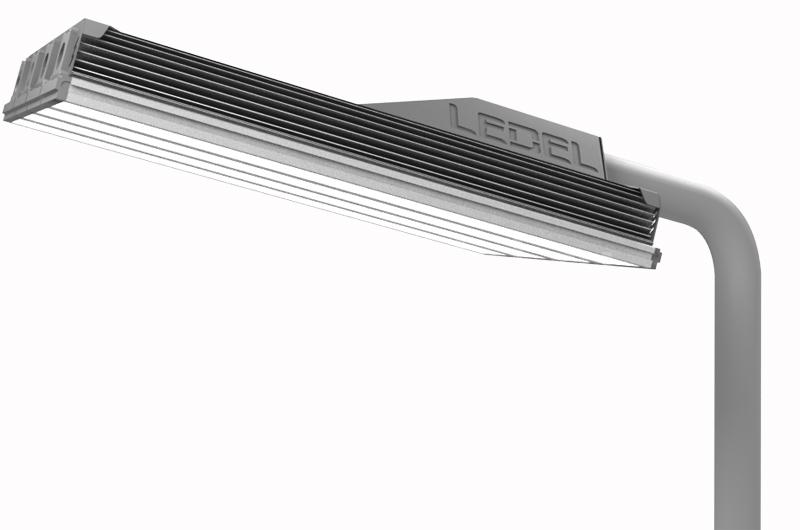

а— на кронштейне при открытой прокладке кабеля; б — при прокладке провода в трубах; 1 — осветительная коробка; 2 — кабель; 3 — укосина; 4 — кронштейн; 5 — светильник; 6 — труба; 7 — хомут; в- консольный светодиодный светильник; г-светодиодный светильник для производственных помещений

Рисунок 85 - Крепление светильников на стене. Светодиодные светильники.

Для наружного освещения применяют светильники, снабженные серьгами или резьбой для навинчивания на трубу. Подвеска светильников 5 осуществляется на крон­штейне при открытой прокладке кабеля и при прокладке провода в трубах 6.

Монтаж светильников 5 включает установку крепежных деталей и конструкций, подвеску и крепление светильников, а также присоеди­нение их к электрической сети и заземлению. Подвеска светильников осуществляется: к потолкам, фермам и тросам — на штангах, подвес­ках, крюках, шпильках; на стенах, полочках, площадках обслужива­ния — к кронштейнам 4, а также к трубам 6 электропроводки, освети­тельным шинопроводам и коробам. Светильники 5 присоединяют к сети через осветительные коробки 1. Для подвешиваМонтаж светильников и линий на небольшой высоте до 5 м вы­полняют со стремянок, приставных лестниц и лестниц платформ. При большой высоте применяют гидроподъемники, телескопические подъемники или монтажные краны.

Тип применяемых устройств подвески светильников определяется назначением, способом и местом установки светильника.

При монтаже светильников должно быть обеспечено правиль­ное расположение их в ряду и по высоте. При этом не должно быть за­метных на глаз отклонений. Светильники подвешивают так, чтобы обес­печивать доступ для их обслуживания.

Наружное освещение выполняют светильниками наружно­го освещения и прожекторами с различными источниками света. Све­тильники крепят на кронштейнах к опорам или подвешивают на тросах.

Питание и управление включением и отключением осветительных установок осуществляют через групповые осветительные щитки с выключателями, предохранителями или автоматическими выключа­телями. Присоединение питающей линии к автоматам выполняют так, чтобы на их подвижных токоведущих частях при разомкнутом положении не было напряжения, а в автоматах и предохранителях типа пробка отходящий проводник присоединялся к винтовой гильзе основания.

Групповые осветительные щитки располагают в местах, доступных для обслуживания. В зданиях без круглосуточной работы щитки рас­полагают вблизи от основных входов на капитальных стенах или жест­ких конструкциях на высоте 1,8 м.

Выключатели в сети с заземленной нейтралью устанавливают только в фазных проводах. В сетях с изолированной нейтралью должны применяться двухполюсные выключатели.

Штепсельные розетки для включения переносных светильников и другого оборудования закрепляют на высоте 0,8—1,2 м. При открытой прокладке проводов выключатели и розетки устанавливают на круг­лых держателях или пластмассовых розетках, а при скрытых — в коробках или специальных кожухах в нишах стен.
