5. Сроки гарантии и службы кабелей.
Сроки гарантии на кабель – это период времени, в течении которого завод – изготовитель гарантирует и обеспечивает выполнение установленных требований к кабелю при условии транспортирования, хранения, прокладки, монтажа и эксплуатации. Срок службы кабеля – календарная продолжительность его эксплуатации до момента возникновения предельного состояния, т.е. невозможности его дальнейшей эксплуатации. Срок службы исчисляется со дня получения кабеля потребителем при соблюдении условий транспортирования, хранения, прокладки, монтажа и эксплуатации. Некоторые организации дают гарантию на 4-5 лет, со сроком службы 25-30 лет при соответствующих условиях эксплуатации и техническом обслуживании.
Фактический срок службы кабеля не ограничивается сроком, указанным в стандарте, а определяется техническим состоянием кабеля и может составлять десятки лет.
6. Радиусы изгиба кабелей.
На поворотах трасс кабель не должен изгибаться больше допустимых норм. Кратность радиуса внутренней кривой изгиба кабеля R по отношению к наружному диаметру кабеля d должна быть: -для кабелей с бумажной изоляцией напряжением до 1-10 кВ в алюминиевой оболочке не менее 25 диаметров кабеля, в свинцовой не менее 15, -для кабелей с пластмассовой изоляцией напряжение до 1 кВ бронированных без оболочки не менее 10 диаметров кабеля, небронированных в пластмассовой оболочке не менее 6 диаметров. Кратность радиуса внутренней кривой изгиба жилы по отношению к диаметру жилы для кабелей напряжении 1-10 кВ с бумажной и пластмассовой изоляцией должен бать не менее 10 диаметров жилы.
7. Подготовительные работы при прокладке КЛ. До начала монтажных работ по прокладке КЛ составляется проект трассы, который должен быть согласован со всеми заинтересованными организациями. На место монтажа кабель поставляется на кабельных барабанах. Строительная длина кабеля на барабане составляет 200...2000 м в зависимости от марки, количества и сечения жил кабеля, внешнего диаметра кабеля и размера барабана. Для разгрузки кабельных барабанов должны использоваться автокраны или специальные транспортные средства — кабельные транспортеры.
При прокладке КЛ в земле (в траншеях, трубах, блоках) предварительно оформляется разрешение на проведение раскопок и выполняется разметка кабельной трассы. При пересечении кабельной трассой других подземных коммуникаций выполняются согласования будущих пересечений с организациями, эксплуатирующими эти коммуникации.
Для предотвращения повреждения пересекаемых подземных коммуникаций вручную роются шурфы для обнаружения этих коммуникаций. Работы выполняются в присутствии представителя организации, эксплуатирующей пересекаемые коммуникации.
При открытой прокладке кабеля проверяются кабельные сооружения, производственные помещения и установленные в них опорные конструкции для кабелей.
В зависимости от типа изоляции кабеля устанавливаются наибольшие допустимые разности уровней кабельной трассы. Для кабелей с бумажной пропитанной изоляцией эта разность уровней составляет от 5 до 15 м, для кабелей с резиновой, пластмассовой и СПЭ-изоляцией разность уровней не ограничена.
Перед монтажом производится осмотр кабеля на барабанах. Не должно быть наружных механических повреждений, оба конца кабеля на барабане должны быть герметично заделаны. По результатам осмотра кабеля составляется соответствующий акт.
Просеянный грунт
1 —кабель
напряжением 10 кВ, другой организации,
2 — кабель напряжением 35 кВ, 3- кабель
напряжением 10 кВ, 4 - контрольный кабель,
5 — железобетонные плиты или кирпич, 6
— песок. А – ширина траншеи, зависит
от количества кабелей и передаваемого
напряжения. В- глубина траншеи – зависит
от напряжения кабелей: до 20 кВ - 0,8 м, до
35 кВ – 1,1 м.
песок
Зона земельного
отвода
Рисунок 45 - Прокладка кабелей в траншеях.
7. Прокладка кабелей. Питание основных электроприемников и потребителей собственных нужд стационарных и передвижных установок осуществляется в основном кабельными и воздушными линиями. Поэтому кабельные линии широко используются в промышленных сетях и бытовых электроустановках. По сравнению с воздушными линиями кабельные линии дороже, в них труднее определять места повреждений и производить ремонт, однако КЛ не занимают или занимают значительно меньше места на территориях предприятий и населенных пунктов, кроме этого, есть места, где прокладка ВЛ невозможна или недопустима.
При проектировании кабельной сети необходимо руководствоваться основными требованиями: обеспечение минимальных расстояний от источника питания до потребителя, соблюдение сохранности кабеля от механических повреждений, вибраций, коррозии, хищения; укладка кабеля с запасом 5-10% по длине для компенсации температурных деформаций и
возможных смещений почвы; выполнение требования допустимых радиусов изгиба кабелей согласно нормам; недопустимость превышения разности уровней по трассе для бронированных и небронированных кабелей в свинцовой или алюминиевой оболочке при вязкой пропитке изоляции 15-25 м, при обедненной пропитке – 100 м, (при нестекающей пропитке и для кабелей с резиновой и пластмассовой изоляцией – без ограничений); обеспечение защиты от блуждающих токов.
На поверхности кабели прокладываются в траншеях, каналах, трубах, на эстакадах, в коллекторах, по металлоконструкциям, иногда - подвешиваются на тросах. В подземных условиях—по стенкам и по кровле выработок, на гибких и жестких подвесах, в скважинах вместе с несущим тросом, в каналах.
При использовании траншей наименьшая глубина заложения кабелей напряжением до 20 кВ составляет 0,7 м; до 35 кВ – 1 м; при пересечениях с дорогами, тротуарами – 1 м; при вводах в здание – 0,6м.
В местах пересечений и сближений трассы с дорогами, подземными коммуникациями и сооружениями кабели прокладываются в трубах. Дно траншей посыпается песком, затем укладываются кабели, затем опять слой песка, затем кирпичи и просеянный грунт.
При пересечении и сближении кабельной трассы с электрифицированными железными дорогами и трамвайными путями во избежание действия блуждающих токов на кабели необходимо применять трубы из изолирующих материалов (керамические, пропитанные гудроном или битумом, асбоцементные, пластмассовые). Внутренний диаметр труб принимают не менее 1,5 наружного диаметра кабеля, а для кабелей с однопроволочными алюминиевыми жилами — не менее двукратного диаметра. Наименьший допускаемый диаметр труб — 50 мм при длине трубопровода до 5 м, 100 мм — при большей длине. Для защиты от скопления в трубах воды их укладывают прямолинейно по выровненному и утрамбованному дну траншеи с уклоном не менее 0,2 %.
При прокладке кабелей с пересечением они отделяются слоем земли не менее 500 мм, если в местах пересечений кабели помещаются в огнестойкие трубы, то расстояние между ними уменьшается до 250 мм. При этом кабели более низкого напряжения располагаются на нижнем уровне.
Кабельная линия должна быть удалена от стволов деревьев на расстояние не менее 2000 мм, от фундаментов зданий при параллельной прокладке – не менее 600 мм., от габаритов ВЛ- не менее 1000 мм.
Виды кабельных сооружений. К кабельным сооружениям относятся кабельные коллекторы, каналы, туннели, блоки, эстакады. Подземное сооружение, предназначенное для общего размещения кабельных линий, теплопроводов и водопроводов, называется коллектором. Внутриквартальные коллекторы сооружают рядом с техническими подпольями жилых и общественных зданий. При прокладке кабельных линий в одном сооружении параллельно друг другу расстояние между силовыми, а также между силовыми и контрольными кабелями должно быть не менее 100 мм. При наличии в канале кабельной муфты расстояние от нее до ближайших кабелей должно быть не менее 250 мм.

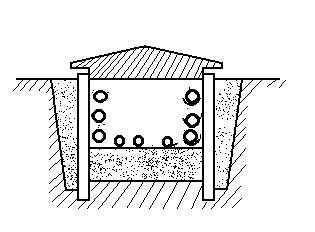

Рисунок 46 - Прокладка кабелей в каналах.
Закрытое и заглубленное (частично или полностью) в грунт или пол непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых можно производить лишь при снятом перекрытии, называется кабельным каналом.

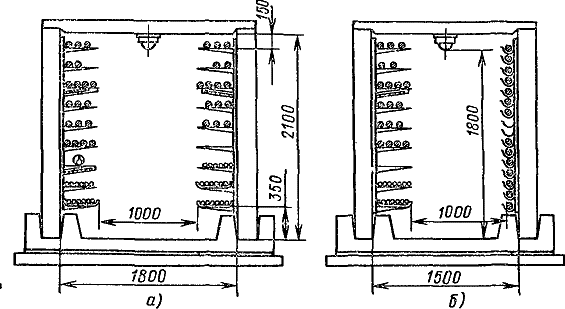

Рисунок 47 – Двухсторонний и односторонний проходные туннели
Прокладка кабелей в каналах применяется внутри и вне помещений стационарных установок, цехов и зданий. В лотковых и сборных железобетонных каналах кабели могут укладываться на дне канала, на полках или подвесах с одной или двух сторон канала.
Закрытое подземное сооружение (коридор) с расположенными в нем опорными конструкциями для размещения на них кабелей и кабельных муфт, позволяющее производить прокладку кабелей, ремонты и осмотры кабельных линий со свободным проходом по всей длине, называется кабельным туннелем.
Барабан с кабелем
компрессор
кабель
Уровень почвы
Защитная ПЭ
труба
инжектор
Сначала прокладывается ПЭ труба, затем в нее с помощью компрессора и инжектора задувается
кабель

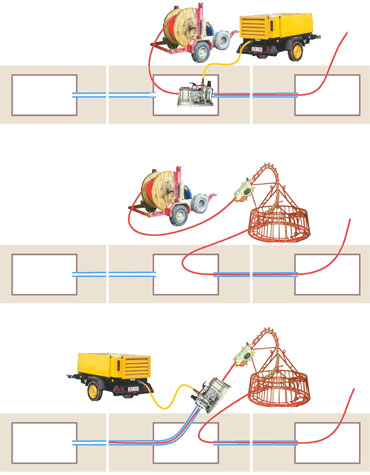

Рисунок 48 – Схема прокладки кабеля с применением задувочной машины
