Надежность информационных систем

(конспект лекций)

Содержание

1. Лекция 1. Введение. Задачи теории надежности в проектировании систем. Основные понятия и терминология

2. Лекция 2. Порядок расчета надежности объекта.

3. Лекция 3 Описательные модели, применяемые при идентификации систем.

4. Лекция 4. Математические модели надежности

5. Лекция 5. Методы расчета показателей надежности с применением структурных схем надежности

6. Асимптотические методы расчета надежности. Расчет надежности систем с реккурентной структурой.

7. Лекция 7 Построение деревьев отказов для оценки надежности систем

8. Лекция 8 Расчет надежности как решение задачи построения реконструктивного семейства проектных вариантов

9. Лекция 9 Использование принципа максимальной энтропии в расчетах надежности

10. Лекция №9 Методы расчета надежности обслуживаемых (восстанавливаемых) систем

11. Лекция №11 Дискретные цепи Маркова в расчетах надежности

12. Лекция №12 Способы управления надежности

13. Лекция №13 Резервирование элементов информационных систем (СХД, серверов, каналов, задач)

14. Лекция №14 Оптимальное резервирование.

15. Лекция №15 Расчет надежности программных систем

16. Лекция №16 Выбор стратегии эксплуатации системы с целью обеспечения показателей надежности.

17. Лекция №17 Применение модели «СЧМ» в расчетах надежности информационных систем

Лекция 1. Введение. Роль и задачи теории надежности в проектировании систем

Надежность - итоговая характеристика по деятельности, например, по разработке систем. Количественная характеристика этого свойства является нормативной (задается в техническом задании на разработку).

Применение методов теории надежности позволяет обеспечить научное обоснование требований к вновь создаваемым образцам техники, проектирование систем с требуемым уровнем надежности, планирование объемов, сроков и способов отработки систем для достижения заданного уровня надежности, обоснование путей снижения экономических затрат и сокращение времени на разработку системы, повышение качества и стабильности производства, выбор и обеспечение наиболее эффективных мероприятий обеспечения надежности на этапах проектирования, конструкторской отработки, изготовления и эксплуатации систем, объективную оценку технического состояния находящуюся в эксплуатации техники, разработку оптимальных стратегий эксплуатации систем с точки зрения их надежности.

Задачи теории надежности па различных стадиях проектирования систем

На ранних этапах проектирования систем основной задачей теории надежности является построение структуры системы, определение алгоритмов эффективности функционирования системы. На этом этапе важнейшей задачей является создание достаточно точных объяснительных моделей системы (математические модели, информационные модели, физико-химические и т.д.)

На этапе технического проектирования задача методов теории надежности состоит в том, чтобы помочь разработчику принять окончательное решение по структуре системы, о необходимости испытания мощности вводимой избыточности, построение оптимальной системы контроля и т.п.

На этапе изготовления «опытных образцов» задача состоит во всестороннем рассмотрении вопросов будущей эксплуатации системы, что включает: определение частоты и глубины профильных и регламентных проверок, обоснование комплектности ЗИП (знания, имущества и принадлежности), оценка целесообразности принятых режимов использования и т.п.

Вопросы обеспечения надежности являются важным элементом системы управления качеством продукции, которая в соответствии с международным стандартом ISO 9000 должна входить в организационную структуру управления любым предприятием.

Основные понятия и терминологии

Надежность объекта - это свойство объекта, заключающееся в его способности выполнять определенные задачи, в определенных условиях эксплуатации в течение заданного времени. Говоря об определенных задачах, следует перечислить какие именно задачи, функции, параметры, требования должен выполнять или соблюдать объект.

Надежность - сложное свойство, чтобы упростить его используют описание через части. Надежность включает: безотказность, долговечность, ремонтопригодность, сохраняемость.

Безотказность - свойство объекта непрерывно сохранять работоспособность.

Работоспособность - состояние объекта, при котором он способен выполнять заданные функции, сохраняя знания в пределах, установленных нормами технических документаций.

Долговечность - свойство объекта сохранять работоспособность до наступления предельного состояния с необходимыми перерывами для технического обслуживания и ремонта.

Предельное состояние - это состояние объекта, соответствующее технической невозможности или нецелесообразности дальнейшей эксплуатации, обусловленной требованиями безопасности или неустранимым снижением эффективности.

Ремонтопригодность - свойство объекта, заключающееся в приспособленности его к выполнению ремонтов и технического обслуживания.

Сохраняемость - свойство объекта непрерывно сохранять значение установленных показателей по качеству в заданных пределах в течение и после хранения и транспортирования.

Наработка - продолжительность или объем работы, выполненной объектом (в часах).

Ресурс - наработка объекта от определенного времени до наступления предельного состояния.

Срок службы - календарная продолжительность эксплуатации объекта от определенного времени до наступления предельного состояния.

Повреждение – нарушение исправности.

Исправность – состояние объекта, при котором он соответствует всем НТТ (требованиям нормативно-технической документации).

Отказ – нарушение работоспособности.

Классификация отказов: мгновенные, постепенные и т.д.

Восстановление – процесс обнаружения и устранения отказа.

Восстанавливаемый объект – объект, работоспособность в случае возникновения отказа подлежит восстановлению в рассмотренной ситуации.

Не восстанавливаемый объект – объект, работоспособность которого в случае отказа не подлежит восстановлению в рассмотренной ситуации.

Основные термины и определения – ГОСТ 27. 001 – 95 «Надежность в технике. Расчет надежности.»

. Лекция №2 Порядок расчета надежности

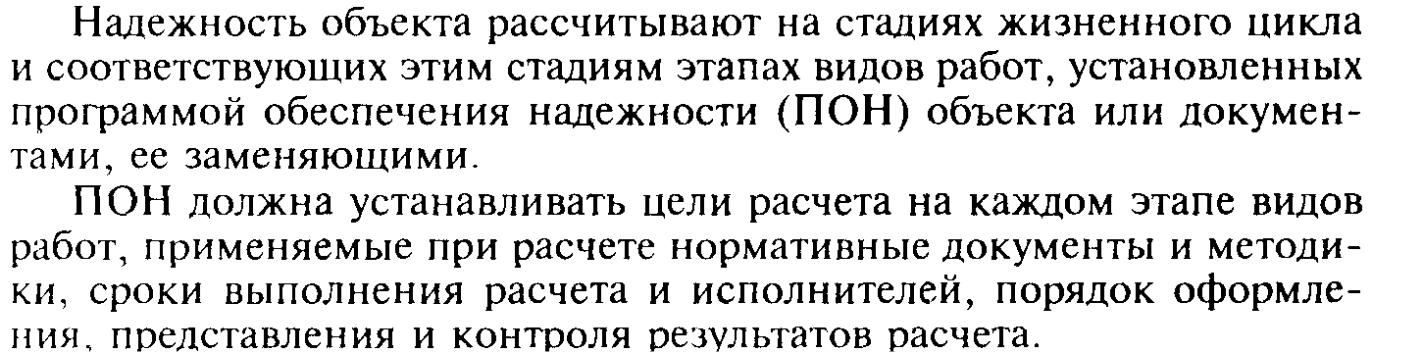

В соответствии с ГОС 27.301-95 «Надежность в технике. Расчет надежности.» рекомендуется следующий порядок расчета надежности объекта:

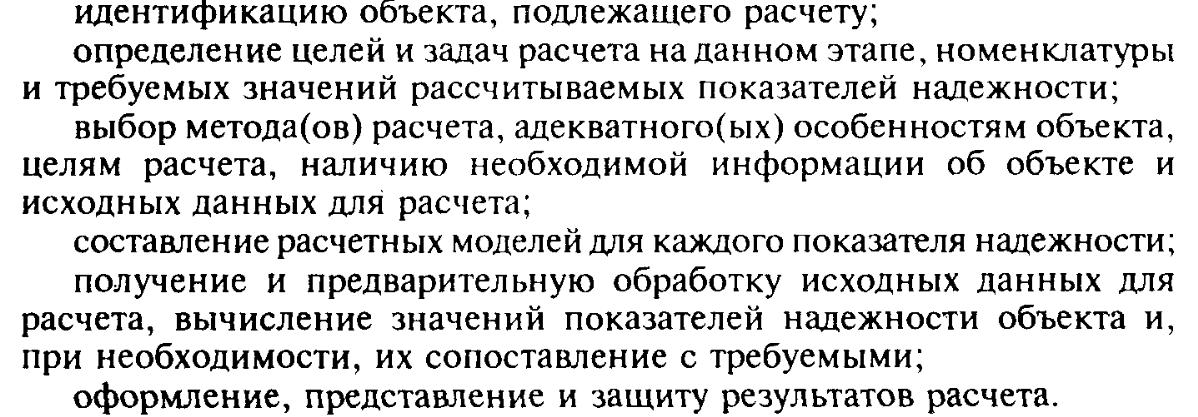

Идентификация объекта предполагает проведение анализа следующих свойств объекта:

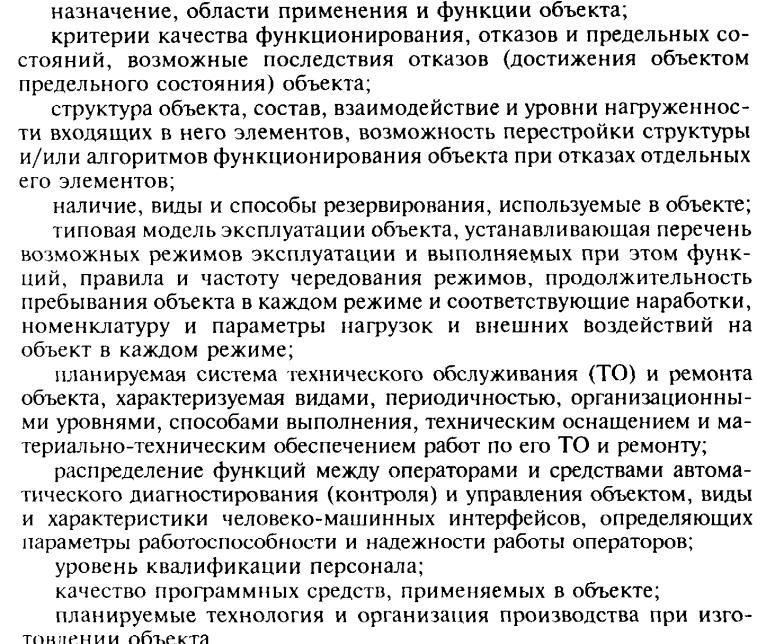

Источниками информации для идентификации объекта служит

конструкторская, технологическая, эксплуатационная и ремонтная документация на объект в целом, его составные и комплектующие изделия

Лекция №3 Описательные модели, применяемые при идентификации систем.

Важным этапом определения количественных оценок надежности является отыскание рациональных способов представления результатов идентификации объекта, конкретизирующих содержание свойства надежности. Задача сводится к определению некоторого символического языка и определению алгебры его символов. С его помощью строят описательные модели надежности объекта.

а

Пример: v₀ →Ψ₁ Г₁v₁v₂; v₁→Ψ₃Г₃а₁а₂а₃; v₂→Ψ₆Г₆а₄а₅; Ψ₁=((1-1,4-3),(2-2,4-4));

Ψ₃=((1-1),(2-3),(3-4,4-2)); Ψ₆((1-1),((1-2,4-3,5-4)).

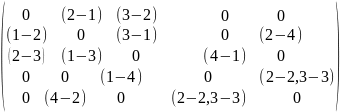

Вывод: v₀ →Ψ₁Г₁(Ψ₃Г₃а₁а₂а₃)(Ψ₆а₄а₅) . Этот вывод имеет неприведенную форму. Приведенной форме соответствует «объединенный» плекс, получаемый по правилу (x,y)→(x,z₁),(z_1,z₂),…,(z_n,y), где (x , y) соответствие между контактами П –элементов x и y. Пример: (а₂,а₅) = (а₂,v₁)●(v_1,v₂)●(v₂,а₅)=(2-3)●(2-1,3-3)●(3-4)= (2-4). Результирующая матрица конкатенации имеет вид

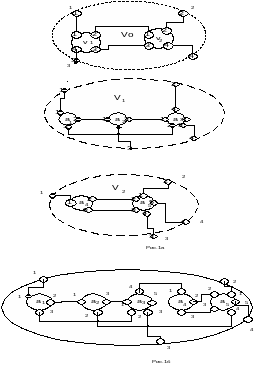

Результирующий плекс изображен на рис. 1б .

Полученному выводу можно поставить в соответствие булевую функцию [Г.И. Анкудинов Синтез структуры сложных объектов. Ленинград., ЛГУ, 1986.]

Как инструмент исследования надежности систем рядом преимуществ обладает стандарт IDEF0 (SADT- модель). Стандарт позволяет сформировать иерархическую структуру объяснительных моделей-диаграмм. Диаграммы состоят из блоков, изображающих функции моделируемой системы, и связывающих их стрелок. Каждая сторона блока имеет определенное назначение. Левая сторона – « вход», верхняя – « управление», правая - «выход», нижняя – « исполнитель». Сторона “управления” воспринимает ограничения, условия выполнения преобразований “вход – выход”; сторона “исполнитель” – отражает механизм преобразования. Взаимосвязь блоков может выражаться либо в пересылке выходных «предметов» к другой функции для дальнейшего преобразования, либо в выработке управляющей информации, предписывающей ограничения на реализацию другой функции, либо определять механизм реализации некоторой функции. Принимая во внимание предусмотренную стандартом многостороннюю экспертизу модели, можно заключить, что SADT-модель объективно отражает как функционально – структурные особенности системы, так и условия ресурсного и управленческого обеспечения ее функционирования. Такое описание в большей степени отвечает общему определению надежности по сравнению с её описанием в формах функциональных и структурных схем. Однако указанная методология не содержат механизмов количественного обоснования эффективности взаимодействия блоков, что не позволяет выполнить анализ показателей надежности системы.

В качестве средства количественного описания функционирования системы можно использовать механизм спецификаций стрелок, раскрывающих содержание соответствующих информационных, материальных, энергетических потоков. В спецификации необходимо ввести: - переменные, определяющие количественные характеристики потоков; ограничения на них в форме «законов сохранения», отражающие системные особенности функционирования структуры. Для включения в ограничения структурных свойств системы каждому блоку (диаграмме) SADT-модели ставится в соответствие функциональный модуль (ФМ), изображенный на рис. 2.

V_i ( v_i1, v_i2, v_i3, v_{i4 )}

Рис.2. Обозначение функционального модуля.

Переменная v_il ( контактная переменная) отражает количественное содержание элемента спецификации, описывающего взаимодействие по контакту l блока i. Особенности связей между функциональными блоками в диаграмме отражает матрица её структурных параметров ∑=[s_ij]. Элемент матрицы s_ij определяет способ соединения блоков в диаграмме (рис. 3).

Рис. 3. Схема соединений контактных переменных блоков в диаграмме.

Структурные параметры s_ij определяют прямые связи (при j > i) контакта 3 блока i с контактами 1, 2,4 блока j внутри диаграммы SADT- модели, параметры s_il ( при l<i) –обратные связи контакта 3 блока i с контактами 1,2,4 блока l. Формально

s_ij = , где ; i = j = (1 k); l = (1 4); k - число блоков в диаграмме.

Таким образом, структурная матрица ∑ служит обобщенной характеристикой связности родительской диаграммы.

Лекция 4. Математические модели показателей надежности

Показатели надежности – количественная оценка свойств, определяющих надежность объекта. Наиболее наглядно введение математических моделей можно определять для безотказности. Говоря о построении математических моделей безотказности, определяют 2 подхода:

1. « Физический подход», т.е. попытка обосновать надежность как некоторое закономерно формируемое свойство, выразить количественную оценку этого свойства через составление количественной оценки составляющих. Примером служит модель « прочность – растяжение».

ε – относительное удлинение, σ – напряжение.

Основная идея – установить зависимость предела прочности материала от физических свойств материала.

2. Стохастический подход основан на установленном в практике факте: любой объект с течением времени отказывает. При этом, можно считать, что отказ – случайное событие. Это вероятностный подход. Используются вероятностные модели для описания функционирования объекта. Для сложных систем, состоящих из большего числа элементов, со сложными связями между ними такой стохастический подход наиболее обоснован.
