1.Что такое система допусков и посадок? .

Система допусков и посадок, это международный стандарт, который устанавливает биение размеров деталей вращения в системе вала, и отверстия. Точность изготовления детали разделяют на квалитеты точности. Существуют посадки с зазором, с натягом, и переходные. Все это необходимо, для установления стандартов качества в машиностроительном производстве. А так же при проектировании машин и механизмов.

2.Как образуются посадки? Обозначение посадок.

Посадка образуется сочетанием полей допусков отверстия и вала. Услов­ное обозначение посадки выполняется в виде дроби или в одну строку, при­чем в числителе или на первом месте указывается обозначение поля допус­ка отверстия, а в знаменателе или на втором месте — вала, например: H8/f7; H8—f7.

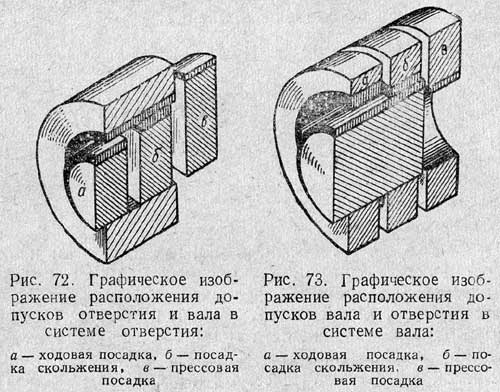

3 .Перечислите случаи применения посадок в системе вала.

Посадки в системе вала - посадки, в которых различные зазоры и натяги получают сочетанием различных полей допусковотверстий с одним (основным) полем допуска вала.

4.Перечислите случаи применения посадок в системе отверстия.

Система отверстия характеризуется тем, что в ней для всех посадок одной и той же степени точности (одного класса), отнесенных к одному и тому же номинальному диаметру, отверстие имеет постоянные предельные отклонения, разнообразие же посадок получается за счет изменения предельных отклонений вала.

5 .Область применения посадок с зазором, переходных, с натягом.

Переходные посадки применяются при центрировании деталей. Передача нагрузки соединением обеспечивается дополнительным креплением шпонками, штифтами и другими крепежными средствами.Точность центрирования и легкость сборки и разборки соединения при применении небольших усилий возможна лишь при небольших колебаниях допустимых натягов и зазоров, поэтому переходные посадки предусмотрены только в относительно точных квалитетах: валов в 4-7-м, отверстия в 5-8-м. Отверстия в переходных посадках, как правило, принимают на один квалитет грубее вала.Посадки с зазором, как правило, применяются в подвижных соединениях, в которых детали в процессе работы перемешаются в продольном (осевом) направлении или вращаются относительно друг друга.Посадки характеризуются наличием гарантированного зазора $",,", необходимого для обеспечения свободного и легкого перемещения.Посадки с натягом предназначены для получения неподвижных неразъемных соединений деталей без дополнительного их крепления. ГОСТ 25347-82 устанавливает поля допусков валов и отверстий в 5-8-м квалитетах для образования посадок с натягом: р5, рв, /*5, гб, л-5, л-6, ¿7, /6, и7, */8, л8, г8, Р6, Р7, Д7, 57, 77, /78, а также ряд рекомендуемых посадок в системе отверстия и в системе вала.

6.Как определяются предельные размеры, соответствующие пределам максимум и минимума материала?

Согласно ГОСТ.-25346-89….1.1.23 . Предел максимума материала - термин, относящийся к тому из предельных размеров, которому соответствует наибольший объем материала, т.е. наибольшему предельному размеру вала или наименьшему предельному размеру отверстия. Примечание. Применявшийся ранее термин «проходной предел» использовать не рекомендуется. 1.1.24 . Предел минимума материала - термин, относящийся к тому из предельных размеров, которому соответствует наименьший объем материала, т.е. наименьшему предельному размеру вала или наибольшему предельному размеру отверстия. Примечание. Применявшийся ранее термин «непроходной предел» использовать не рекомендуется.

7.Что такое отклонение формы?

отклонением формы EF называется отклонение формы реального элемента от номинальной формы, оцениваемое наибольшим расстоянием от точек реального элемента по нормали к прилегающему элементу. Неровности, относящиеся к шероховатости поверхности, в отклонения формы не включаются. При измерении формы влияние шероховатости, как правило, устраняется за счет применения достаточно большого радиуса измерительного наконечника .

8.Что такое прилегающая поверхность?

Поверхности материалов, находящиеся в контакте друг с другом и соединенные или подготовленные для соединения.

9.Виды отклонений формы, условные знаки, используемые для указания допуска на чертежах и примеры обозначения на чертежах.

Хуй его знает!!!

10.Что такое отклонение от прямолинейности?

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Выпуклость - отклонение от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой уменьшается от краев к середине

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине

11.Что такое отклонение от плоскостности?

Наибольшее расстояние D от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка .Частными видами отклонения от плоскостности являются выпуклость и вогнутость. Выпуклость - отклонение от плоскостности, при котором удаление точек реальной поверхности от прилегающей плоскости уменьшается от краев к середине. Вогнутость—отклонение от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине.

12.Что такое отклонение от цилиндричности, круглости и отклонения профиля продольного сечения? Отклонение от цилиндричности - Наибольшее расстояние D от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка .Допуск цилиндричности- Наибольшее допускаемое значение отклонения от цилиидричности.Поле допуска цилиндричности- Область в пространстве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности Т .

13.Что такое отклонение расположения?

Отклонение расположения- отклонение реального расположения рассматриваемого элемента от его номинального расположения.

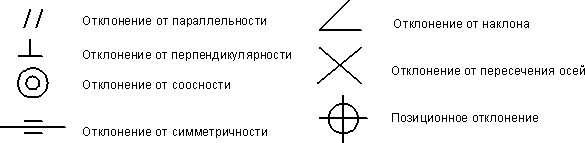

14.Виды отклонения расположения и знаки, используемые для указания допуска на чертежах.

15.Базы для нормирования и измерения отклонения расположения и способы обозначения на чертеже.

База– элемент детали (или выполняющее ту же функцию сочетание элементов), по отношению к которому задается допуск расположения рассматриваемого элемента, а также определяется соответствующее отклонение.

16.Что такое отклонение от параллельности?

Отклонение от параллельности- это разность = наибольшего a и наименьшего b расстояний между плоскостями (прилегающими) в пределах нормируемого участка

17.Что такое отклонение от перпендикулярности?

Допуск перпендикулярности- наибольшее допускаемое значение отклонения от перпендикулярности. Для нормирования перпендикулярности кроме допусков по настоящему Стандарту, могут быть применены способы, основанные на указании предельных отклонений от прямого угла (90⁰) в угловых единицах. Поле допуска перпендикулярности плоскостей- Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску перпендикулярности Т, и перпендикулярными базовой плоскости.

18.Что такое отклонение от соосности?

Отклонение от соосности относительно оси базовой поверхности - наибольшее расстояние D между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка .Отклонение от соосности относительно общей оси- Наибольшее расстояние (D₁,D₂,...)между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка.Допуск соосности-Допуск в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от соосности.Допуск в радиусном выражении — наибольшее допускаемое значение отклонения от соосности.Допуск соосности рекомендуется указывать в диаметральном выражении.Поле допуска соосности- область в пространстве, ограниченная цилиндром, диаметр которого равен допуску соосности в диаметральном выражении Т или удвоенному допуску в радиусном выражении R, а ось совпадает с базовой осью .
