Исходные данные

Назначение здания – Склад для хранения минеральных удобрений

Район строительства – г.Саяногорск

Ветровой район III -

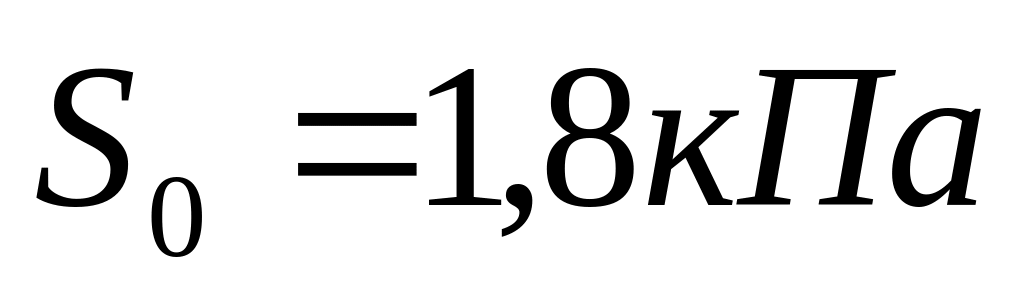

Снеговой район IV -

Пролёт В = 18 м

Длина здания l = 49,5

Высота до низа несущих конструкций – 9 м

Материал конструкций – древесина сосны II и III сортов

Класс здания – III

Зона влажности – нормальная

Степень огнестойкости – IV

Условие эксплуатации конструкций – В1

Изготовление несущих конструкций – индустриальное

						КП 05055017 – 290300 – 2004	Лист
							3

1.Вариантное проектирование

Здание склада прямоугольной формы в плане, размеры в осях 18 × 49,5 м

Конструктивное решение зданий

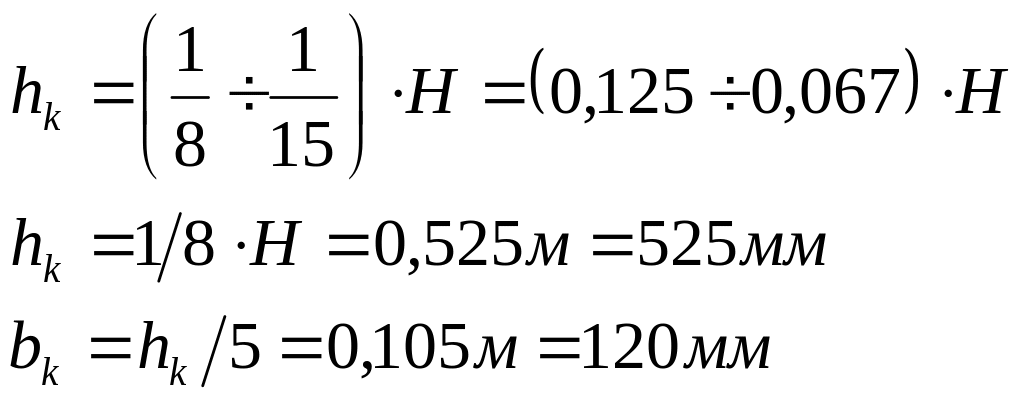

1. Колонны: дощатоклееные

Высота Н = 9м

Шаг колонн В = 4,5 м

2. Кровля: рулонная битумная

3. Покрытие: утеплённая клеефанерная панель покрытия

4. Стены: панели типа «сэндвич»

5. Ригель: для ригелей рассматривается два варианта с целью последующего выбора из них наиболее оптимального

ВАРИАНТ I

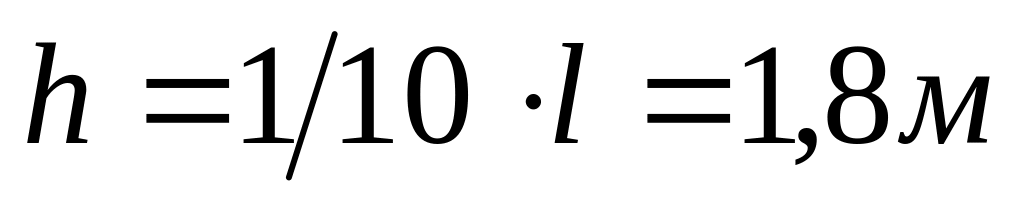

В качестве несущих конструкций покрытия принимаем клееные дощатые балки двускатного очертания с уклоном верхней кромки 1 : 10. Шаг балок В = 4,5 м. Продольная неизменяемость покрытия обеспечивается прикреплением плит покрытия к балкам и установкой горизонтальных связей в торцах здания.

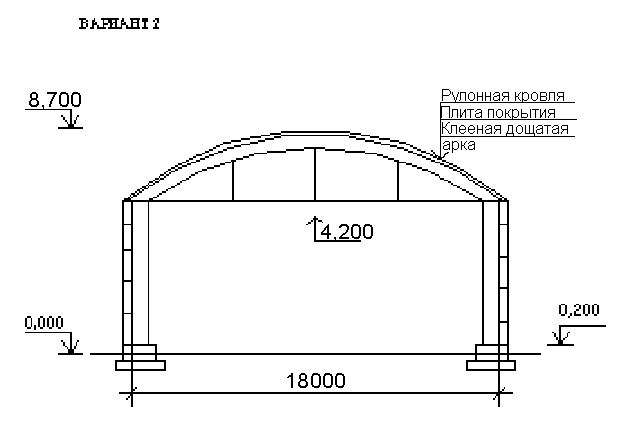

ВАРИАНТ II

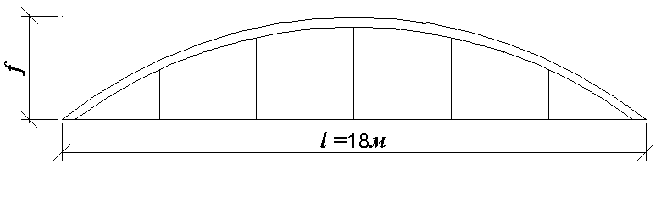

В качестве несущих конструкции покрытия принимаем клееные дощатые двухшарнирные арки. Шаг арок В = 4,5 м. Продольная неизменяемость обеспечивается прикреплением плит покрытия к аркам и установкой горизонтальных связей в торцах здания
