Рис, 4.33. План подкранового пути с рихтовочными данными от кривых выравнивающих линий
Криволинейные выравнивающие линии в профиле проектируют в случае больших перепадов отклонений от прямой линии между смежными колоннами.
Криволинейные выравнивающие линии целесообразны также при рихтовке с минимальным объемом работ.
УСТАНОВКА БАЛОК И ФЕРМ
Промышленное здание сверху имеет перекрытие, которое одновременно является и крышей. Такое устройство называется покрытием.
|
|
|
=—: =С |
||
Ь<- , —■ — — ■ |
||
1—1 ^ опорная пластина ^ ^ ggQ |

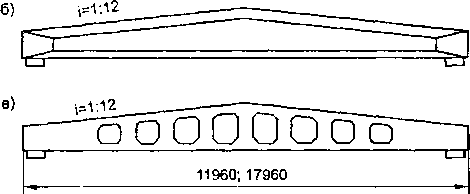

Рис.
4.34. Железобетонные стропильные балки:
а - односкатная с горизонтальными
поясами; б - двускатная сплошная; в-
двускатная решетчатая
Покрытие состоит из основных несущих конструкций (балок или ферм), называемых стропильными, и ограждения в виде железобетонных плит (панелей), укладываемых по несущим конструкциям.
Основные несущие конструкции устанавливают вдоль поперечных осей, и они опираются на стены здания или колонны.
Верхняя поверхность балки или фермы, на которую укладываются панели покрытия, называется верхним поясом, а нижняя, концы которой являются опорными, - нижним поясом.
Длина несущей конструкции называется пролетом, а расстояние между ними - ее шагом.
По верхнему поясу основных конструкций размещены закладные металлические пластины для крепления плит покрытия, а на концах с нижней стороны - стальные пластины с вырезом для крепления к колоннам.
Балки и фермы чаще всего изготавливают из железобетона.
Стропильные балки бывают односкатные с параллельными поясами, двухскатные (с уклоном / = 1:12), сплошные или решетчатые (рис. 4.34). Их устанавливают в зданиях с шагом колонн 6 и 12 м с пролетами 12 и 18 м.
Стропильные фермы представляют собой геометрически жесткую решетчатую конструкцию, образованную вертикальными стойками и наклонными связями {раскосами) между верхним и нижним поясами (рис. 4.35). Место соединения стойки или раскоса с поясом называется узлом фермы. Решетка фермы располагается между поясами таким образом, чтобы панели покрытия (их ширина 1,5 или 3 м, а длина равна шагу ферм) опирались на фермы в узлах стоек и раскосов. По очертаниям поясов фермы бывают сегментные, арочные и с параллельными поясами.

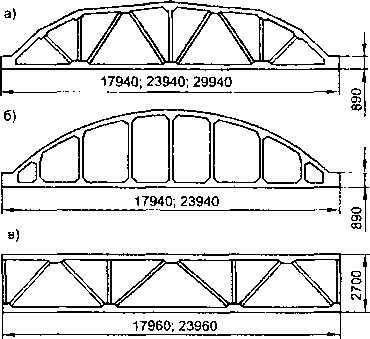

Рис.
4.35. Железобетонные стропильные фермы:
а - сегментные; б - арочные; в - с
параллельными поясами
Если шаг колонн больше шага ферм или балок, и некоторые из них не попадают на колонны, то для опирания стропильных конструкций укладывают на колонны продольных рядов подстропильные балки или фермы длиной обычно 12 м (рис. 4.36).
Для монтажа балок и ферм на оголовки колонн наносят продольные и поперечные оси с помощью теодолита и закрепляют их рисками. На торцах устанавливаемых балок и ферм наносят краской риски их продольных геометрических осей.
В плановое положение балку или ферму устанавливают совмещением ее осевых рисок с рисками поперечных осей колонн (рис. 4.37).
Рис.
4.37. Схема установки и выверки ферм
б)
©
(2)

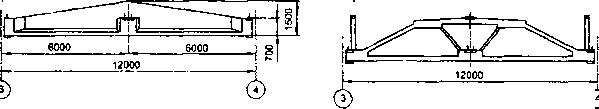

Рис.
4.36. Подстропильные железобетонные
конструкции: а - балка; б - ферма
а)
Их устанавливают вдоль здания по верху колонн и скрепляют сваркой закладных деталей. Для опирания строительных балок и ферм по концам и в середине подстропильных конструкций имеются закладные детали с анкерными болтами. Стропильные конструкции соединяются с подстропильными анкерными болтами и сваркой.
В вертикальное положение балки и фермы устанавливают при помощи отвесов или теодолита (рис. 4.37) подкладкой на оголовки колонн стальных пластин необходимой толщины.
По окончании монтажа выполняют выверку каждой фермы. Выверка заключается в определении горизонтальности и прямолинейности нижнего пояса фермы, а также вертикальности ее плоскости.
Горизонтальность выверяется нивелированием узловых точек нижнего пояса. Стрелка прогиба нижнего пояса, равная разности среднего отсчета по рейке на концах нижнего пояса и отсчета по рейке в его середине, не должна быть более 1:1500 длины фермы, но не более 10 мм.
Прямолинейность выверяется по натянутому между концами балки шнуру (струне).
Вертикальность плоскости фермы определяется по отклонению нижнего узла фермы в середине пролета от нити отвеса, укрепленного в той же плоскости на верхнем узле, которое измеряется миллиметровой линейкой и не должно быть более 1:250 высоты фермы.
В процессе выверки измеряют также расстояния между осями соседних ферм (балок) по верхнему поясу, на которые опираются панели покрытия. Отклонения измеренных расстояний от проектных допускаются не более 5 мм.
Если до монтажа ферм разбивочные оси не были вынесены на оголовки колонн и плановое положение ферм оказалось произвольным, то продольные и поперечные оси выносят на нижний пояс ферм с некоторым смещением (на 3-5 м). От этих осей устанавливают в проектное положение ригели, прогоны и другие конструкции.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СТРОИТЕЛЬСТВЕ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ
Крупнопанельные здания
Крупнопанельные - это такие здания, которые монтируются из крупных плоскостных элементов - панелей (нем. paneel - крупноразмерный плоский элемент строительной конструкции заводского изготовления). Панели имеют высокую заводскую готовность: отделанные наружные и внутренние поверхности, вмонтированные окна и двери и др. детали. Применение панелей значительно сокращает сроки и стоимость строительства, позволяет более широко использовать в строительстве средства механизации и автоматизации.
По конструктивной схеме крупнопанельные здания делятся на два основных типа (рис. 4.2): бескаркасные и каркасные. Бескаркасные схемы используются, главным образом, в жилищном строительстве, а каркасные - при строительстве общественных и промышленных зданий, а также многоэтажных жилых домов.
Высоту и длину панелей выбирают с учетом деления (разрезки) стен на конструктивные элементы. При одноразрядной разрезке высота панели стены соответствует высоте этажа, а ширина - одной или двум комнатам (рис. 4.38, а, б). В каркасно-панельных зданиях используют двухразрядную разрезку (рис. 4.38, в).
а) б) в)
□
□
О □ ПО
□
□
□ □
□ □ ПС
□
□
□
П
Рис. 4.38. Типы разрезки панельных стен: а - одноразрядная на одну комнату; б - то же на две комнаты; в - двухразрядная полосовая
Бескаркасные здания (рис. 4.39) возводят из крупных панелей, выполняющих функции несущих и ограждающих конструкций. По месту расположения различают стеновые панели наружные (по контуру здания, образующие наружные стены) и внутренние (образующие внутренние стены, которые разделяют внутреннее пространство здания на отдельные помещения). Наружные стены всегда являются несущими. Внутренние стены здания могут быть как несущими, так и ненесущими. Различают дома: с несущими поперечными стенами (рис. 4.39, а), в которых вертикальную нагрузку принимают на себя поперечные наружные стены; с несущими продольными стенами (рис. 4.39, б), в которых вертикальную нагрузку принимают на себя продольные наружные стены; с несущими продольными и поперечными стенами (рис. 4.39, в), в которых вертикальную нагрузку принимают на себя наружные и внутренние стены.

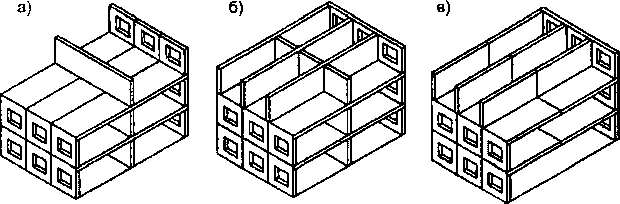

Рис.
4.39. Схемы крупнопанельных бескаркасных
зданий:
