3 Гідравлічний мультиплікатор
Гідравлічний мультиплікатор (рис. 2.6) дозволяє підвищити тиск у рідині. Мультиплікатор складається з циліндрів 1, 2 і поршня 3. Поршень має площу зліва S1, а справа – S2.
Т
иск
у лівій порожнині мультиплікатора буде
більшим, ніж у правій на стільки, на
скільки площа правого поршня S2
більша від площі лівого S1.
Підбором площ S1
і S2
можна одержати необхідну величину
відношення тисків
.
Рисунок 2.6 – Схема гідравлічного
мультиплікатора
Манометричний тиск. Вакуум.
П’єзометр. Вакуумметр
Вирізняють тиск абсолютний і атмосферний. Тиск в будь-якій точці рідини називається абсолютним рабс і його визначають за формулою (2.16)
,
де – тиск на вільній поверхні рідини; – вага стовпа рідини висотою .
Якщо тиск
відраховують від абсолютного нуля
(рис. 2.7), то його називають абсолютним,
якщо від
атмосферного
,
то надлишковим
рн
або
манометричним
рм.
Рисунок 2.7 – Види тиску
Абсолютний тиск
.
(2.26)
Вакуум – це недостача тиску до атмосферного або різниця між атмосферним і абсолютним тиском
.
(2.27)
Максимально можливий вакуум дорівнює атмосферному тиску.
Запишемо основне рівняння гідростатики
.
Величина
називається п’єзометричною
висотою
.
Тобто це
висота, що відповідає тиску р.
Наприклад, одній технічній атмосфері відповідає п’єзометрична висота для води :
(2.28)
П’єзометрична висота для ртуті :
(2.29)
Аналогічно визначають вакууметричну висоту :
.
(2.30)
Розглянемо поняття п’єзометричної площини.
П’єзометрична площина – це площина П-П, в усіх точках якої тиск дорівнює атмосферному (рис. 2.8).
Рисунок 2.8 – П’єзометрична площина
Якщо резервуар
відкритий,
то п’єзометрична площина співпадає з
вільною
поверхнею
рідини. Для закритого
резервуара
п’єзометрична
площина може розташовуватися вище
вільної
поверхні рідини (при р0
ра)
або нижче
її (при р0 <
ра).
П
’єзометричну
висоту можна визначити п’єзометром.
П’єзометр –
це прилад для вимірювання тиску в рідині
за допомогою стовпа цієї ж рідини
(рис.2.9). Він складається з резервуара 1
і вертикальної скляної трубки 2, верхній
кінець якої відкритий, а нижній приєднаний
до резервуара, в якому вимірюється тиск.
Під дією тиску рідина в трубці підніметься
вгору на висоту
hр
, яка показана на рисунку.
Визначимо тиск в точці А. За основним рівнянням гідростатики тиск від дії рідини зліва :
,
справа :
.
Звідси визначаємо п’єзометричну висоту :
Рисунок 2.9 –
П’єзометр :
1 – резервуар;
2 – скляна трубка.
, (2.31)
де h – глибина занурення точки А.
За величиною
можна визначити тиск
.
Якщо резервуар відкритий, тобто
і
.

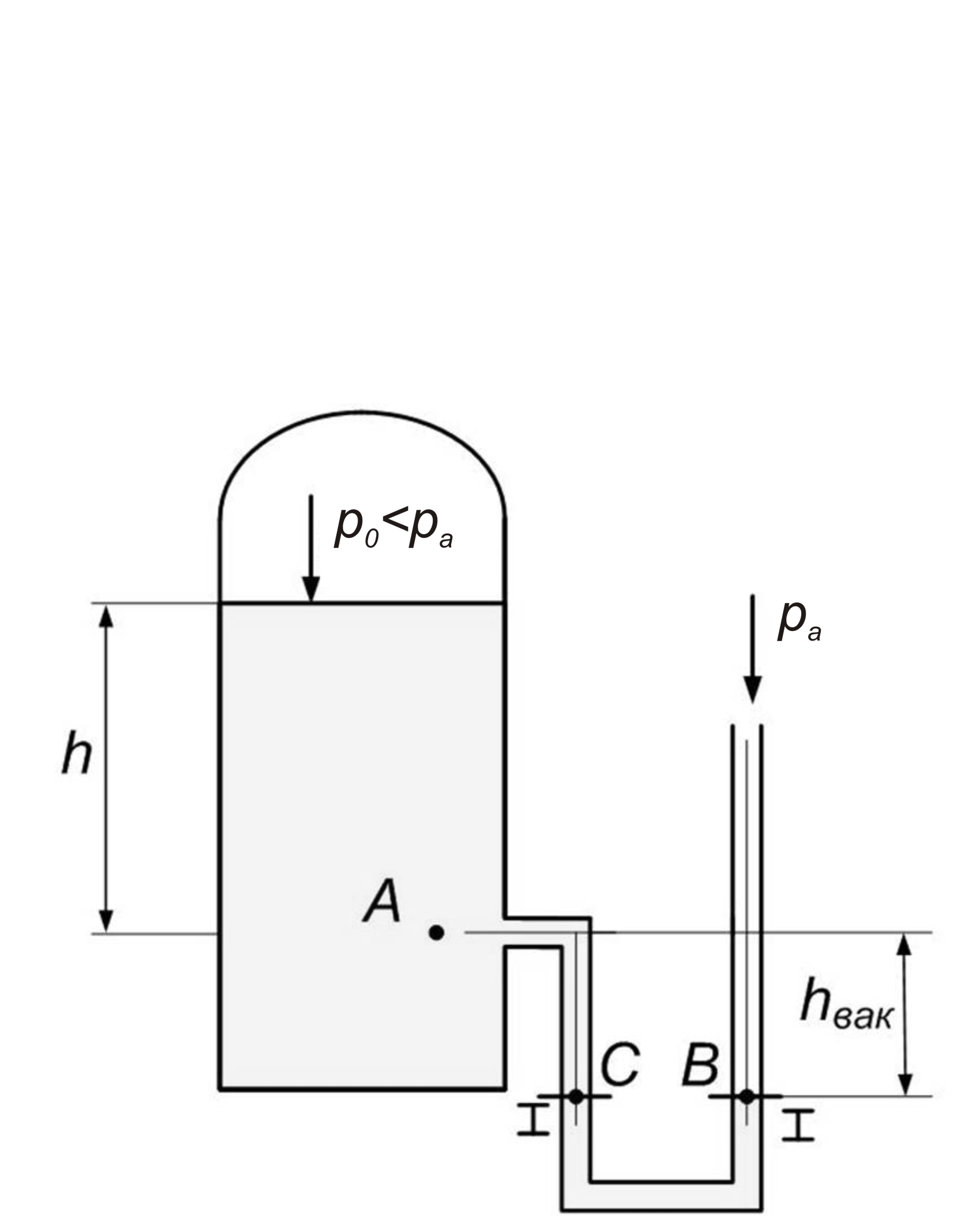

Розглянемо рідинний вакуумметр (рис. 2.10) і визначимо тиск на площині I-I.
Т
иск
з лівої сторони :
.
Тиск справа :
.
Прирівнюємо значення тисків
.
Визначаємо
вакууметричну висоту
:
Рисунок 2.10 – Вакуумметр
,
(2.32)
де p – абсолютний тиск в точці А.
