3.2 Рівняння суцільності елементарної струминки та потоку рідини
Розглянемо елементарну струминку в потоці рідини (рис.3.2). Виділимо перерізи 1-1, 2-2 та 3-3. Відповідно до другої властивості елементарної струминки з її боків не може витікати і втікати до неї рідина.

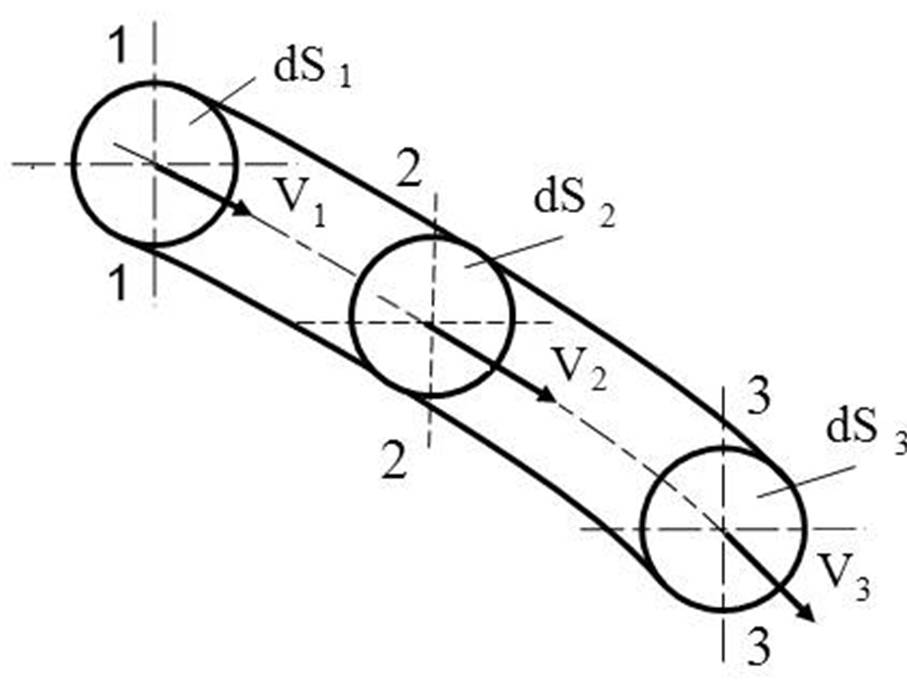

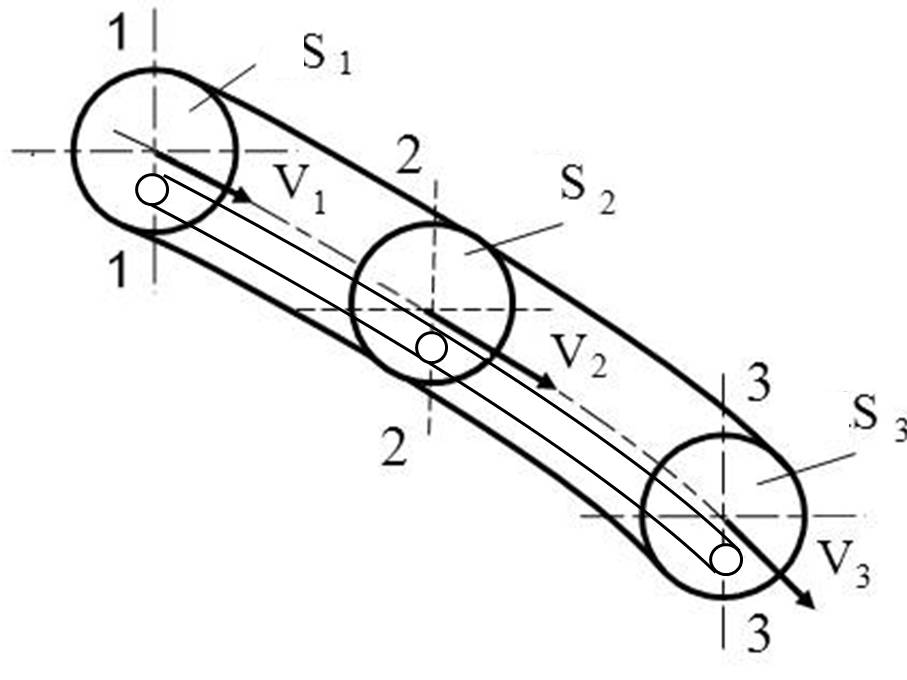

Рисунок 3.2 - Елементарна струминка рідини
Розглянемо рух
рідини в елементарній струминці. За час
через площу перерізу
втікає рідина в кількості :
.
(3.4)
Аналогічно через переріз 2-2 витече така ж кількість рідини :
.
(3.5)
Аналогічно через переріз 3-3 втече та ж кількість :
.
(3.6)
Оскільки бокова поверхня елементарної струминки непроникна, то можна записати рівність витрат у всіх перерізах елементарної струминки :
,
(3.7)
або
.
(3.8)
Звідси
.
(3.9)
Рівняння (3.9) є рівнянням суцільності (нерозривності) для елементарної струминки, тобто витрата рідини в усіх перерізах елементарної струминки є постійною.
Аналогічне рівня можна одержати для всього потоку рідини.
Розглянемо рух рідини в перерізах потоку (рис.3.3). Потік рідини складається з нескінченно великої кількості елементарних струминок.
Рисунок 3.3 – Рух рідини через перерізи потоку
Скористаємося рівнянням (3.9) суцільності для елементарної струминки :
.
Проінтегруємо це рівняння по всій площі перерізу і одержимо витрати всього потоку :
.
(3.10)
Оскільки
(де
–
середня швидкість), можна записати :
(3.11)
або
,
(3.12)
де
– середні
швидкості потоку в різних перерізах
потоку;
– площі живих перерізів.
Вираз (3.12) є рівнянням суцільності або нерозривності для потоку.
Звідси маємо, що витрата рідини вздовж потоку є незмінною.
3.3 Рівняння Ейлера руху ідеальної рідини
У потоці ідеальної
рідини візьмемо довільну точку А з
координатами
Розглянемо рух елементарного рідкого
тіла у вигляді паралелепіпеда, виділеного
біля цієї точки (рис.
3.4)
Тиск в точці А
позначимо через р,
швидкість руху рідини – через
,
а її проекції на координатні вісі через
.
За аналогією з
умовами рівноваги рідини на елементарний
паралелепіпед будуть діяти сили тиску
і масова сила, складові якої, віднесені
до одиниці маси, – це прискорення і
проекції їх на координатні вісі дорівнюють
Оскільки паралелепіпед рухається, на
нього будуть діяти сили інерції.
Згідно принципу Д’Аламбера тіло,
що рухається рівномірно, можна розглядати
як тіло, що знаходиться у
відносному спокої, якщо до сил, що діють на нього, додати силу інерції,
с

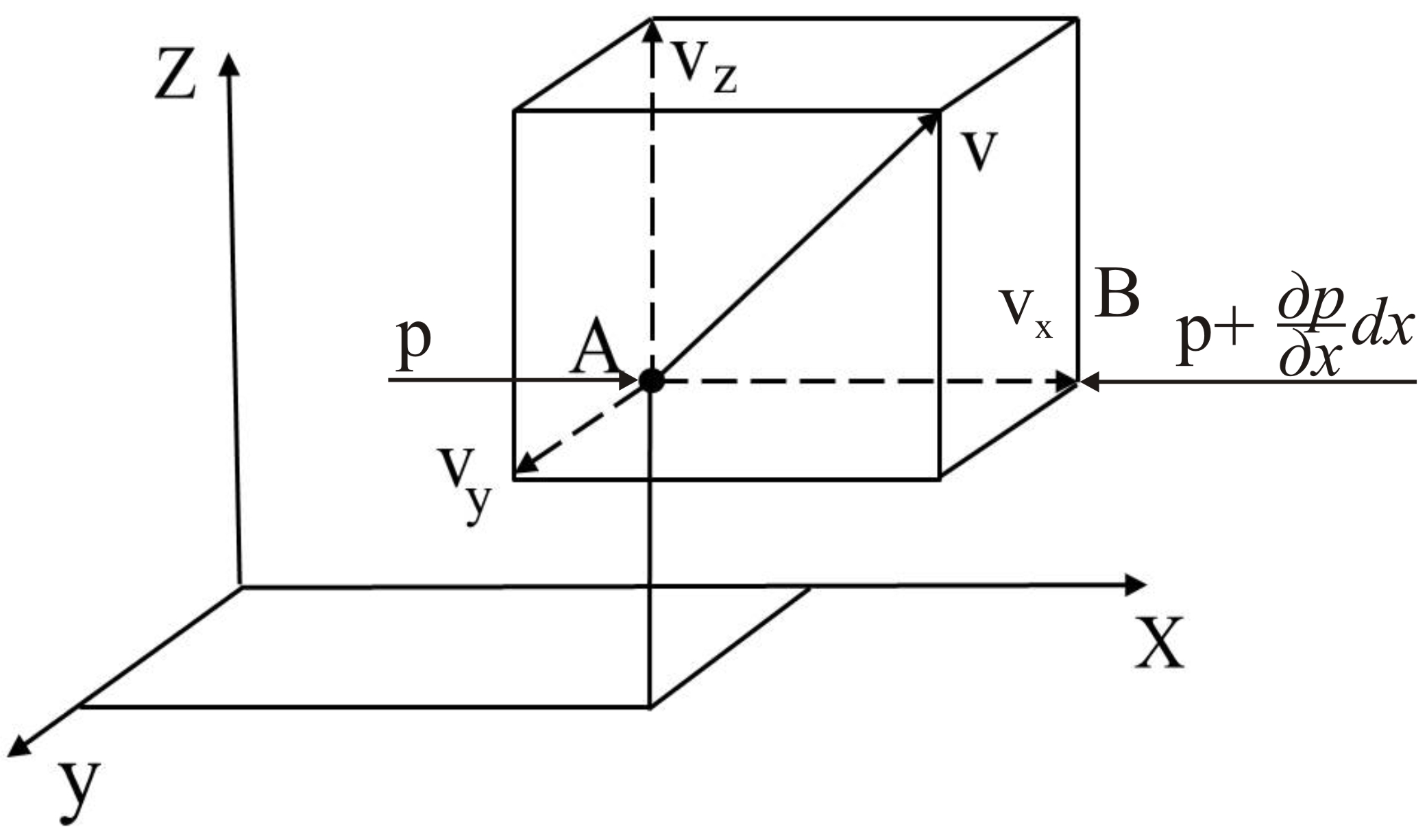

Рисунок 3.4 –
Схема руху елементарного рідкого тіла
Таким чином рідкий паралелепіпед можна розглядати таким, що знаходиться у відносному спокої, якщо до діючих масових сил і сил тиску додати силу інерції.
Проекції сил інерції, віднесені до одиниці маси – це прискорення. На координатні вісі вони дорівнюють:
;
;
.
(3.13)
Знак "-" показує, що сили інерції спрямовані протилежно руху паралелепіпеда.
Раніше отримані диференціальні рівняння рівноваги рідини, що знаходиться в стані спокою, мають вигляд (2.10):
;
;
(3.14)
Додавши до цих рівнянь проекції прискорень, одержимо рівняння руху ідеальної рідини :
(3.15)
Це диференціальні рівняння руху ідеальної рідини, або диференціальні рівняння Ейлера. Вони відрізняються від відповідних рівнянь рівноваги тим, що у лівій частині мають прискорення руху елементарного об’єму на відповідну вісь.
