Исследование изменения минимального порядка n cсинтезированного фильтра в зависимости от ширины переходной полосы и отклонений ачх в пп и пз для окна Кайзера
Измерение минимального порядка синтезированного фильтра при фиксированных значениях частот среза.

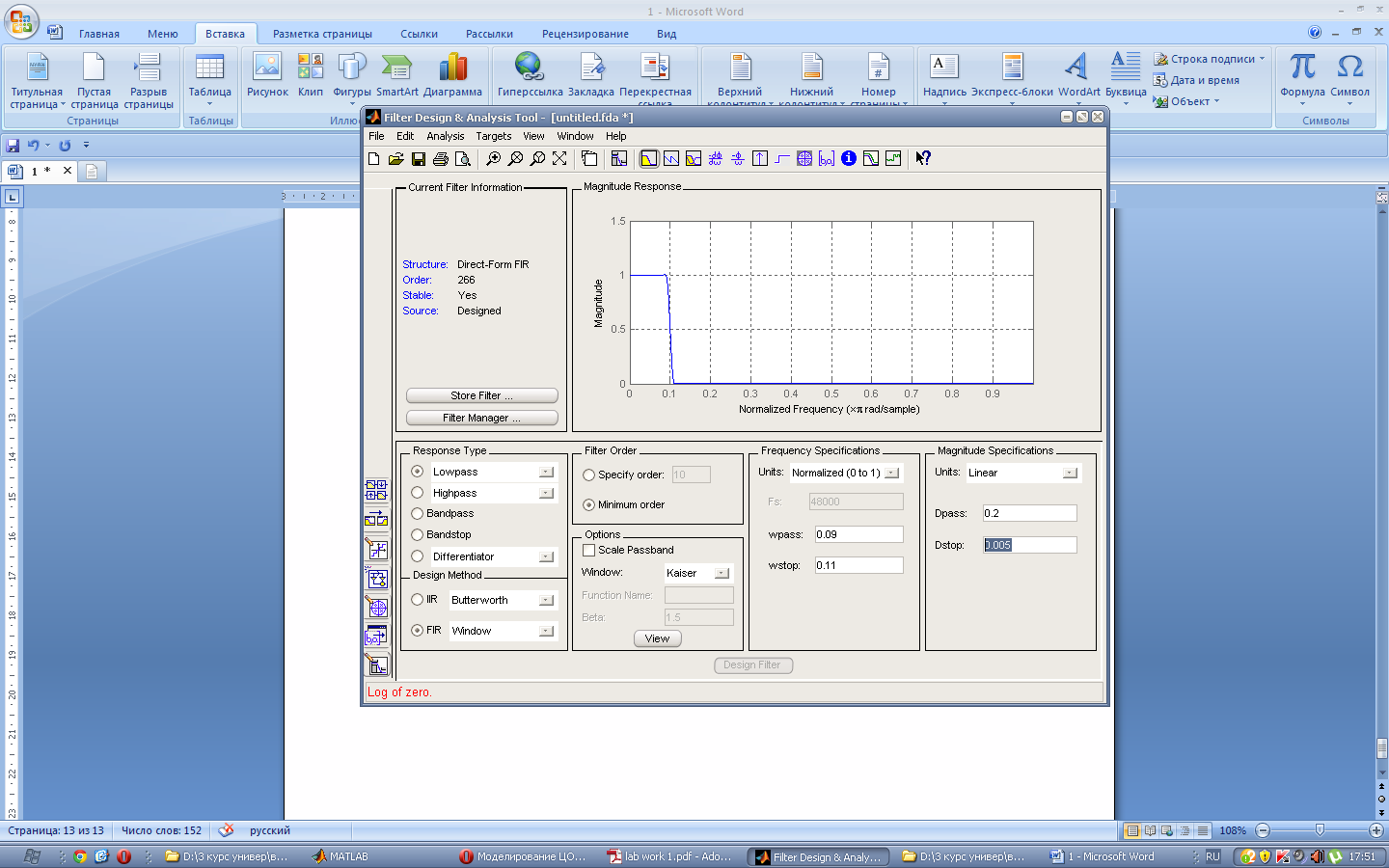

При частоте среза 0.1π wpass = 0.09 wstop =0.11 минимальный порядок синтезированного фильтра составляет 266.
При частоте среза 0.25π wpass= 0.5 wstop=0.7 минимальный порядок синтезированного фильтра составляет 54.

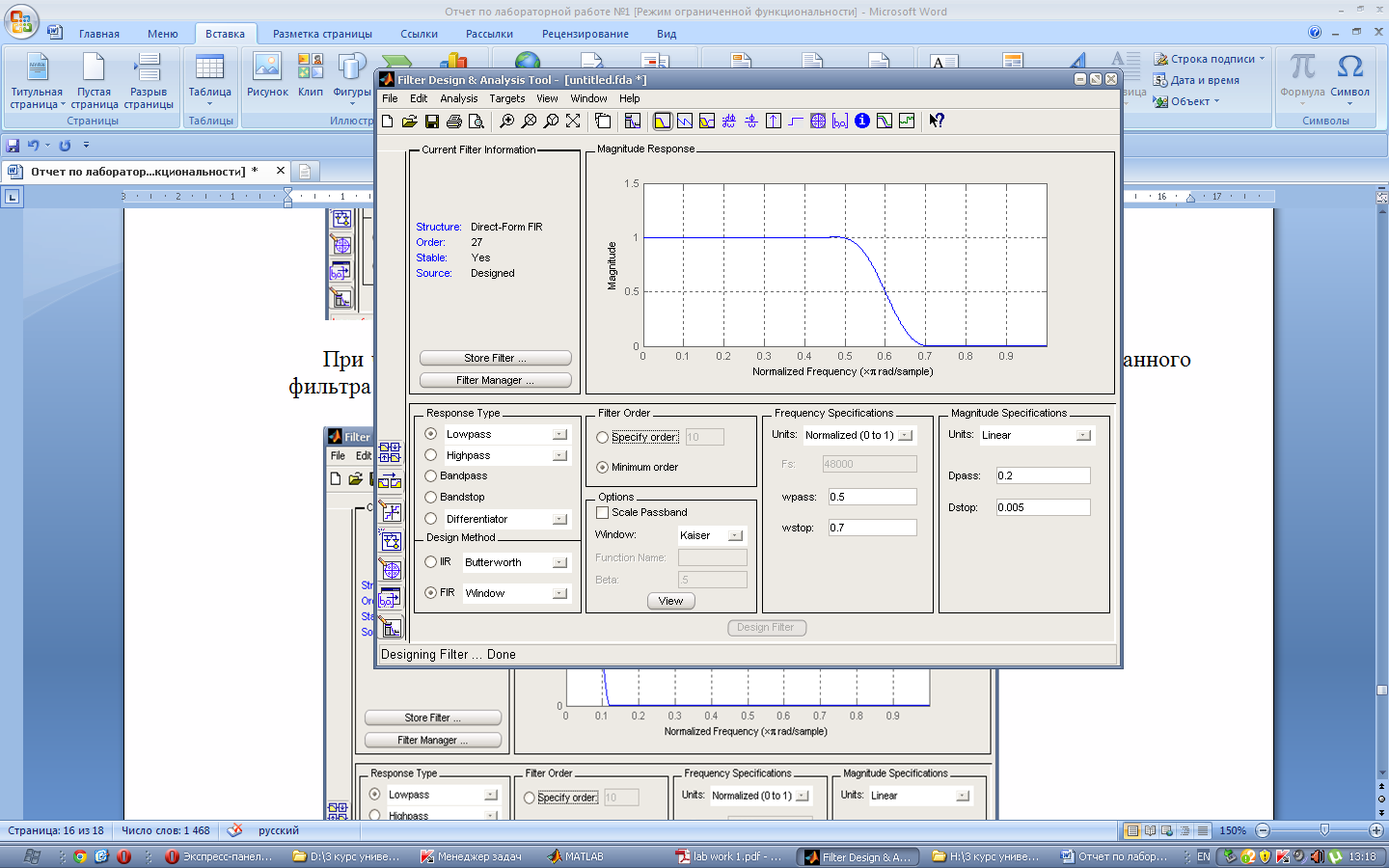

При частоте среза 0.6π wpass = 0.5 wstop =0.7 минимальный порядок синтезированного фильтра составляет 27.
Вывод: чем больше частота среза тем меньше минимальный порядок фильтра.
Измерение минимального порядка синтезированного фильтра при фиксированных значениях частот среза и Dstop.
Вывод: при изменении значения Dpass т.е. при изменении отклоненя АЧХ в ПП минимальный порядок синтезированного фильтра не меняется.
Измерение минимального порядка синтезированного фильтра при фихсированных значениях частот среза и Dpass.

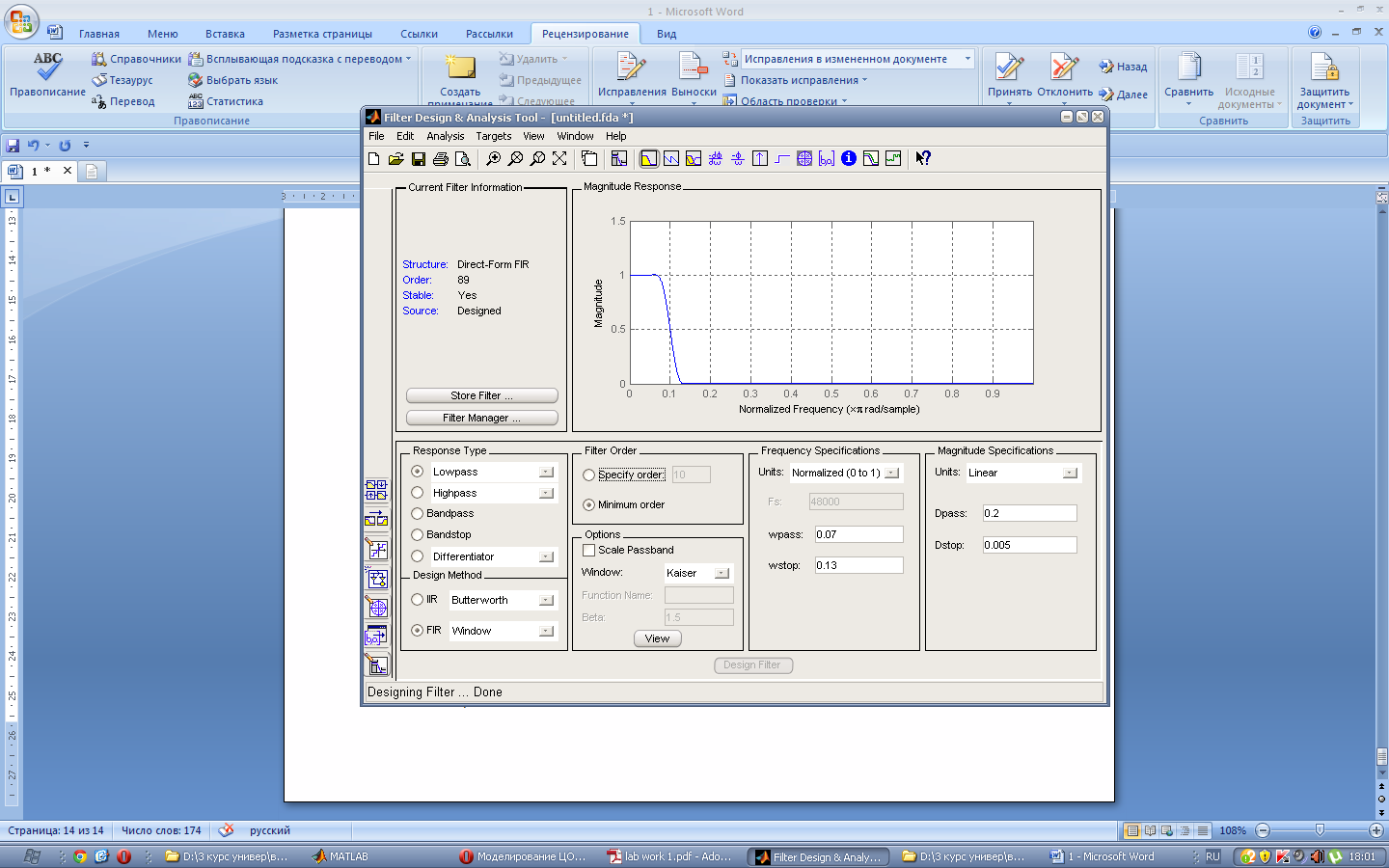

Dstop 0.005 минимальный порядок фильтра составляет 89

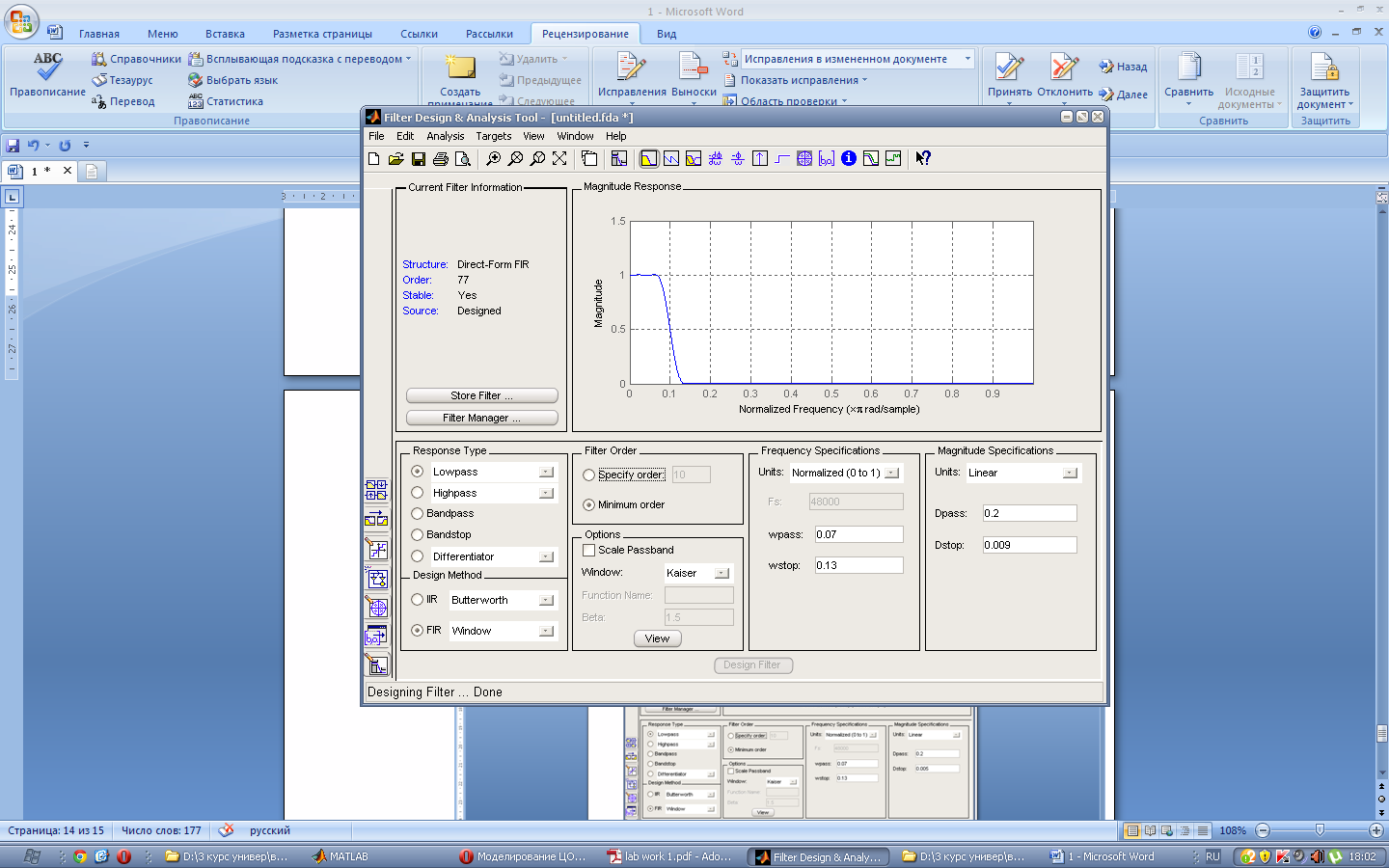

Dstop 0.009 минимальный порядок фильтра составляет 77

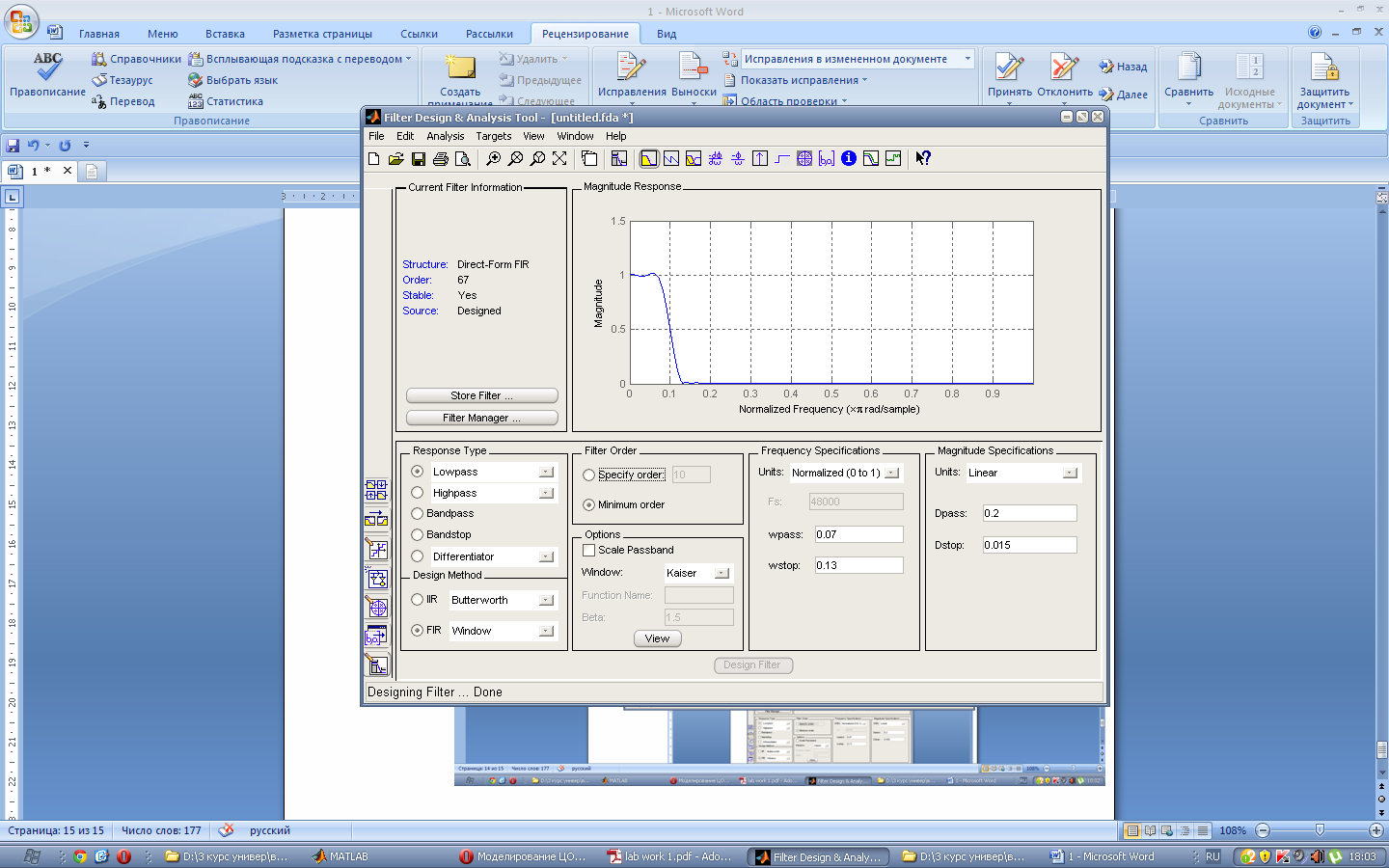

Dstop 0.015 минимальный порядок фильтра составляет 67
Вывод: при увеличении отклонения АЧХ в ПЗ минимальный порядок синтезированного фильтра уменьшается.
Синтезированный фильтр в соответствии с классификацией КИХ-фильтров является фильтром нижних частот.
