Кроме сНиП/1/, для определения Кобщmax проектировщики нередко используют формулу профессора Федорова:
Кобщmax =2,69/(qсексред)0,121. [2.6]
Минимальный общий коэффициент неравномерности Кобщmin необходимо, знать, например, при расчете насосной станции и очистных сооружений.
Кобщmin = Qminчасmin/ Qсредчассред [2.7]
где:
Qminчасmin – минимальный часовой расход в сутки наименьшего водоотведения, (м3/час);
Qсредчассред – средний часовой расход в сутки среднего водоотведения, (м3/час);
Кобщmin определяется по табл.2 СНиП/1/, в зависимости от qсексред (л/сек) и находится в пределах от 0,38 до 0,71.
Нормы и режим отведения производственных сточных вод задаются технологами промышленных предприятий или принимаются по аналогии с существующими предприятиями данной отрасли промышленности. Норма отведения производственных сточных вод - это количество сточных вод, приходящееся на единицу вырабатываемой продукции или на единицу перерабатываемого сырья. Норма измеряется в м3/тн, м3/шт, м3/м3, м3/м или в других единицах, в зависимости от вида выпускаемой продукции. Режим отведения производственных сточных вод может быть охарактеризован коэффициентами неравномерности или представлен в виде графиков или таблиц притока по часам суток.
Нормы водоотведения и коэффициенты неравномерности необходимы для определения расчетных расходов СВ.
2.2. Характеристика населенного пункта.
Работа над проектом начинается с изучения генплана населенного пункта, геологических и климатических условий – строительства.
В пояснительной записке к проекту описывают место расположения населенного пункта с указанием административной области, величину объекта: расчетное население, площадь застройки, наличие промышленности, степень благоустройства. Кроме этого, необходимо привести геоклиматические характеристики района строительства: зимние и летние температуры воздуха, глубину промерзания грунта, преобладающие направления ветров теплого периода года /4/.
2.3. Трассировка сети. Оформление генплана.
Следующим этапом проектирования является начертание водоотводящей сети в плане, или трассировка. Трассировка выполняется по плану местности с горизонталями. Участки стараются проложить так, чтобы как можно большую площадь охватить самотечной сетью и избежать значительных заглублений сети.
Различают три схемы начертания канализационной сети в плане:
по пониженным граням,
объемлющая
чересквартальная.

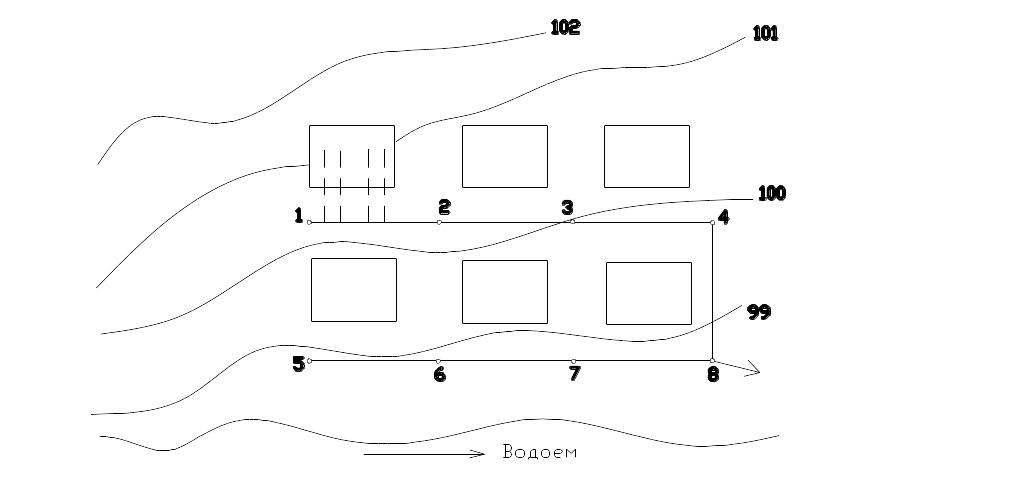

Трассировку «по пониженным граням» применяют при выраженном падении рельефа местности к водоему. Уличные участки сети прокладывают вдоль пониженных граней кварталов, они принимают сточные воды от дворовых сетей.
Рис.2.1.

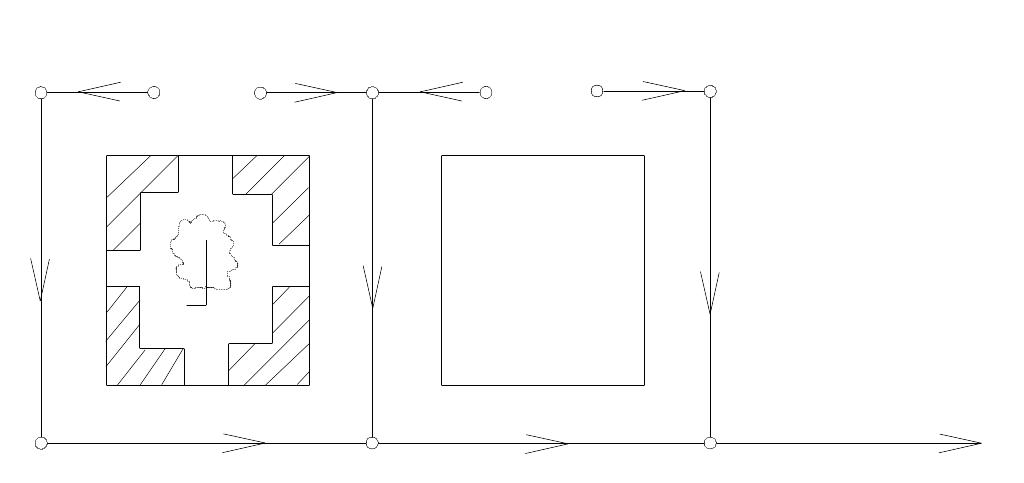

При плоском рельефе, большой площади и периметровой застройке кварталов применяется объемлющая схема трассировки; квартал охватывается сетью со всех сторон.
Рис 2.2.
Чересквартальная трассировка применяется в исключительных случаях, если не удается применить две другие схемы. При чересквартальной трассировке уличная сеть прокладывается прямо по кварталам жилой застройки. Это создает неудобства при монтаже и эксплуатации сетей, особенно при большом количестве подземных коммуникаций внутри квартала.
Канализационная сеть выстраивается по схеме «дерево». Сточные воды протекают от участков малых диаметров к участкам с большими диаметрами. На канализационной сети, в отличие от водопроводной, не может быть кольцевых участков. В канализационный колодец может входить одна, две или три трубы, а выходит всегда только одна.
При трассировке рекомендуется сначала показать расположение главного коллектора, затем бассейновых коллекторов, а потом - уличных сетей. При выраженном рельефе местности границы канализования проходят по линиям водоразделов; при трассировке трубы прокладывают так, чтобы направление течения воды совпадало с падением рельефа. Участки территорий с плоским рельефом разбивают так, чтобы как можно большую площадь охватить самотечной сетью. Рекомендуется длину самотечных участков, прокладываемых параллельно горизонталям, не проектировать более 500-700 м, особенно это касается участков с расходами сточных вод до 12 л/сек.
При начертании водоотводящей сети необходимо соблюдать правила, приведенные в разделе 3.1. настоящего пособия.
На генплане площади кварталов жилой застройки и территория промпредприятия должны быть отмыты. Кварталы с разной плотностью населения следует отмыть разными цветами. Площадь предприятия обычно отмывается серым или коричным цветом. На схеме каждого квартала должны быть указаны его номер и площадь. На генплан должны быть нанесены жирными линиями сети хозяйственно-фекальной и дождевой канализации. На линиях-выносках для каждого участка сети указываются его диаметр, длина и уклон. На генплане должны быть обозначены насосные станции, напорные коллекторы, территория очистных сооружений с выпуском очищенных сточных вод в водоем. Очистные сооружения располагаются ниже города по течению реки, с подветренной стороны. Должны соблюдаться размеры санитарной зоны между городом и очистной станцией, указанные в СНиП /1/. Цепочка очистных сооружений располагается по рельефу местности, поэтому приемную камеру очистных сооружений рекомендуется размещать на расстоянии от реки примерно 400 - 600 м, на отметке, превышающей отметку уровня воды в реке, на 6 - 10 м.
Для лучшего восприятия материала автором составлен пример расчета городской водоотводящей сети. Далее в тексте будут даны ссылки на таблицы и рисунки примера. Образец оформления генплана приведен на рис 2.8.
