Определение расчетных расходов сточных вод от жилых кварталов.
Расчет ведется в табличной форме (табл.2.7)
В данном примере населенный пункт состоит из одного района. Модуль стока определяется по формуле [2.23]:
qо
=
л/сек
*га
1,1
л/сек*га
Если q
<5
л/с, то К
можно определить по формуле [2.6] : К
=
;
Глубины заложения
уличной сети в начальных точках (h
,
h
,
h
)
определяются по формуле [2.33]:
h = (1,8-0,3)+0,008*120-(107,1-106,3)+(0,200-0,150)=1,71 м.
h =1,5+0,008*250-(105,7-104,1)+(0,250-0,150)=2 м
h = 1,5+0,008*420-(108-104)+0,05=0,91 м; не соблюдается условие непромерзания, поэтому принимаем h = 1,5 м.
Расчетные расходы сточных вод
по участкам сети.
Таблица 2.7.
№ участка сети |
№ кварт. (или уч.кварт.), обслужив.участком сети |
Средние расходы, л/с |
Общий коэфф. неравномерности К |
Расчетные расходы (q ), л/с |
|||||
попутный |
транзитный |
боковой |
Общий (q |
От кварталов |
Сосредоточенный от пром. пред. и РНС |
Общий |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1-2 |
1 |
1,1 |
- |
- |
1,1 |
2,66 |
2,93 |
- |
2,93 |
2-3 |
2 |
4,4 |
1,1 |
- |
5,5 |
2,5 |
13,75 |
- |
13,75 |
3-4 |
- |
- |
5,5 |
- |
5,5 |
2,5 |
13,75 |
- |
13,75 |
5-4 |
3 |
5,06 |
- |
- |
5,06 |
2,5 |
12,65 |
- |
12,65 |
6-4 |
- |
- |
- |
- |
- |
- |
- |
6,06 |
6,06 |
4-НС |
- |
- |
5,5 |
5,06 |
10,56 |
2,1 |
22,18 |
6,06 |
28,24 |
В таблице 5 рекомендуется сначала заполнить все строки в колонках (1-6), затем построчно заполнить колонки (7-8), и только потом – последовательно колонки 9 и 1
Гидравлический расчет хозяйственно-фекальной канализации
Таблица 2.8
№ участка |
1, (м) |
q, (л/с) |
d, (мм) |
i |
наполнение |
V, (м/с) |
i*I, (м) |
Отметки, м |
Глубина лотка Н, (м) |
|||||||||
h/d |
h, (м) |
В начале |
В конце |
|||||||||||||||
земля |
лоток |
шелыга |
уровень |
земля |
лоток |
шелыга |
уровень |
Н |
К |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
1-2 |
130 |
2,93 |
200 |
0,007 |
0,23 |
0,05 |
0,54 |
0,91 |
106,3 |
104,59 |
104,79 |
104,64 |
106,0 |
103,68 |
103,88 |
103,73 |
1,71 |
2,32 |
2-3 |
400 |
13,75 |
250 |
0,0045 |
0,42 |
0,11 |
0,7 |
1,8 |
106,0 |
103,62 |
103,87 |
103,73 |
106,1 |
101,82 |
102,07 |
101,93 |
2,38 |
4,28 |
3-4 |
300 |
13,75 |
250 |
0,0045 |
0,42 |
0,11 |
0,7 |
1,35 |
106,1 |
101,82 |
102,07 |
101,93 |
104,1 |
100,47 |
100,72 |
100,58 |
4,28 |
3,63 |
5-4 |
220 |
12,65 |
200 |
0,007 |
0,48 |
0,10 |
0,81 |
1,54 |
104,1 |
102,10 |
102,30 |
102,2 |
104,1 |
100,56 |
100,76 |
100,66 |
2,0 |
3,54 |
6-4 |
350 |
6,06 |
200 |
0,008 |
0,33 |
0,07 |
0,7 |
2,80 |
104,1 |
102,60 |
102,80 |
102,67 |
104,1 |
99,80 |
100,00 |
99,87 |
1,5 |
4,30 |
4-НС |
50 |
28,24 |
300 |
0,004 |
0,5 |
0,15 |
0,81 |
0,20 |
104,1 |
99,7 |
100,00 |
99,85 |
103,0 |
99,50 |
99,80 |
99,65 |
4,40 |
3,50 |
Трубы в колодцах следует соединять ''по шелыге'', если при этом образуется подпор – то соединяют ''по уровню''.
Колодец №2 является концом участка (1-2) и началом участка (2-3)

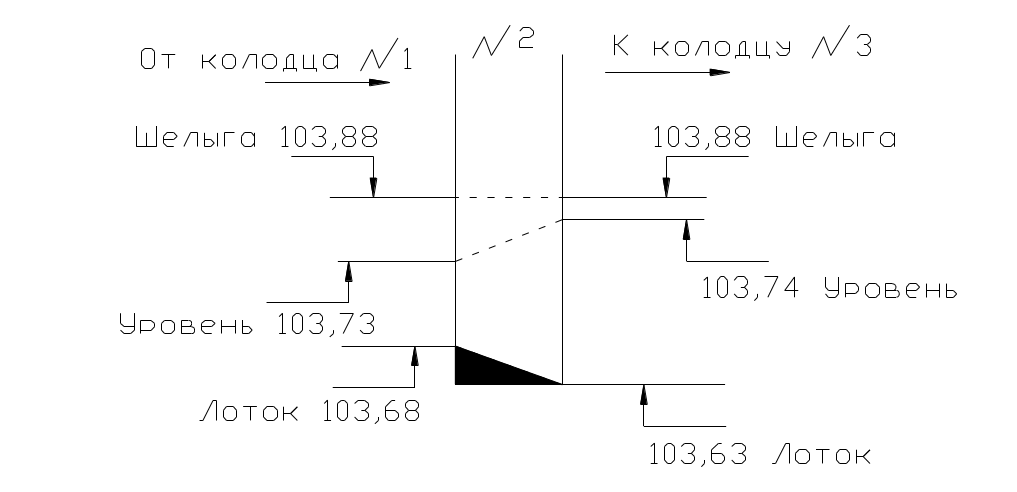

Соединение по шелыге
103,74 >103,73 – при соединении труб по шелыге в колодце №2 образуется подпор, что не желательно. Поэтому соединяем трубы по уровню.
Соединение по уровню воды

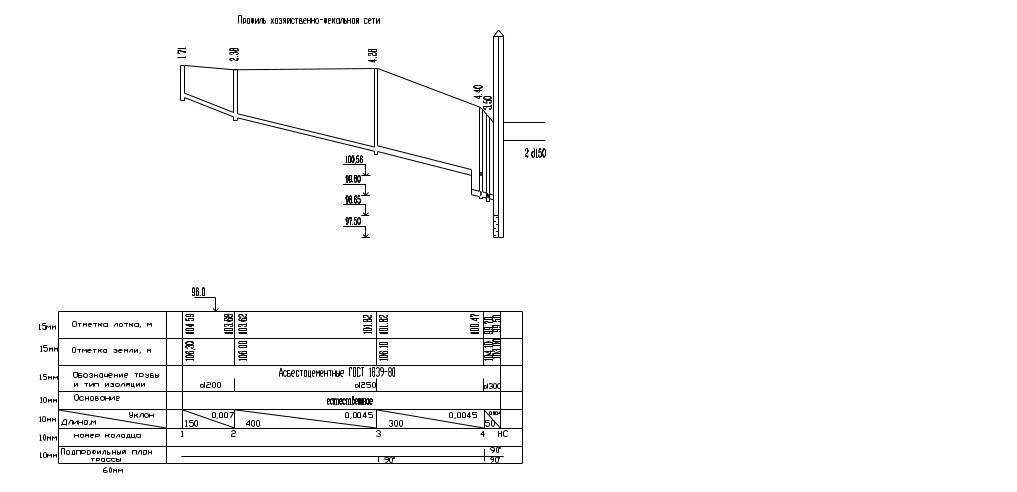

Рис. 2.9.
Рис.
2.10.
