3.2 Стены. Спецификация и ведомость перемычек.

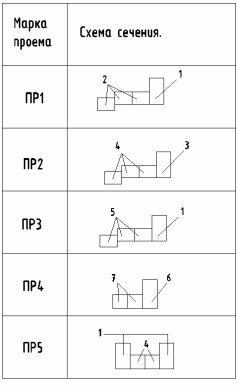

Таблица 2 Ведомость перемычек ГОСТ 21.501-93

В проектируемом здании внутренние стены выполнены из кирпича с размерами 250х120х65 мм., сплошной кладки на растворе М50. Толщина внутренних стен 380мм. Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывать на кирпичные стены по слою цементного раствора М50.

Во внутренних стенах разделяющих санузлы и кухни предусмотрены вентиляционные каналы размерами 140x140 мм. Участки стен в местах прохода вентиляционных каналов армируются двумя продольными стержнями диаметром 5 S 500 с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.

Наружные стены толщиной 640мм с наружной стороны утеплены при помощи термошубы.

Таблица №3 Спецификация элементов перемычек ГОСТ 21.501-9

Поз.	Обозначение	Наименование	Количество на этаж						Масса ед., кг		Примечание (Vм3/Hмм.)
			1	2	3	4	5	Всего
1	1.038.1-1	ЗПБ23-8-П	10	8	8	8	8	42		0,162		0,065/220
2	1.038.1-1	2ПБ22-3-П	12	12	12	12	12	60		0,092		0,037/140
3	1.038.1-1	ЗПБ21-8-П	5	6	6	6	6	29		0,137		0,055/220
4	1.038.1-1	2ПБ19-3-П	17	18	18	18	18	89		0,081		0,033/140
5	1.038.1-1	2ПБ22-3-П	12	12	12	12	12	60		0,092		0,037/140
6	1.038.1-1	3ПБ16-37-П	15	15	15	15	15	75		0,102		0,041/220
7	1.038.1-1	2ПБ13-1П	30	30	30	30	30	150		0,054		0,022/140

3.3 Перекрытие.

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм. Укладка плит на стены производится по предварительно выровненному по уровню цементному раствору марки М50.При монтаже плит перекрытия следить за тем, чтобы опирание плит на стены было не менее величин указанных на схеме расположения плит. После устройства анкеров защитить их слоем цементно-песчаного раствора M100 толщиной 20мм. Отверстие до 150мм в пустотных плитах для пропуска сантехнических и электротехнических коммуникаций просверлить в пределах пустот, не затрагивая несущих ребер плит.
