2.6. Работа и мощность постоянного электрического тока. Закон Джоуля-Ленца
Работа электрического тока рассчитывается по формуле
Мощностью
называется
работа, производимая (или потребляемая)
в одну секунду. Мощность выражается
следующими формулами
Если в формулах работы и мощности напряжение выражено в вольтах, ток в амперах, сопротивление в омах и время — в секундах, то работа выражается в ватт-секундах (Вт•с), т. е. в джоулях (1 Дж = 1 Вт•с), а мощность — в ваттах (Вт).
Для прохождения тока через проводник источник электроэнергии затрачивает некоторую энергию, которая превращается в теплоту, т. е. происходит нагрев проводника. Переход электрической энергии в тепловую отражает закон Джоуля-Ленца, или закон теплового действия тока.
2.7 Гальванический элемент
Гальванический элемент — химический источник электрического тока, названный в честь итальянского физика Луиджи Гальвани.
2.8 Аккумуляторы
Аккумулятором называется прибор, обладающий способностью накапливать и сохранять в течение некоторого времени электрическую энергию в результате химических процессов.
2.9 Резисторы.
Пассивные элементы, включаемые в электрическую цепь и обладающие сопротивлением, называются резисторами. Резисторы широко применяются практически во всей электрической и электронной технике.
Основным параметром резисторов, является их номинальное сопротивление, измеряемое в омах (Ом), килоомах (кОм) или мегаомах (МОм).
Помимо сопротивления резисторы характеризуются предельным рабочим напряжением, температурным коэффициентом сопротивления и номинальной мощностью рассеяния.
2.10 Способы соединения и методы эквивалентного преоброзовония схем электрических цепей с резисторами
В электрических схемах часто имеют дело с последовательным, параллельным и смешанным соединением резисторов.
Под
процессом определения эквивалентного
(общего) сопротивления цепи

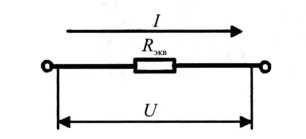

понимают преобразование электрической
цепи к упрощенному виду. Следовательно,
цепь с любым числом последовательно,
параллельно или смешанно включенных
сопротивлений можно заменить простой
цепью с одним эквивалентным сопротивлением
Rэкв.
После этого расчет цепи сводится к
определению тока всей цепи по закону
Ома.
Ток I, напряжение U и суммарное эквивалентное сопротивление R определяются в зависимости от способов соединения резисторов.

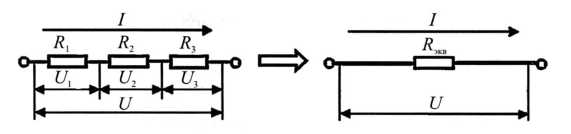

Последовательное
соединение —
соединение, при котором через все
резисторы проходит один и тот же ток I,

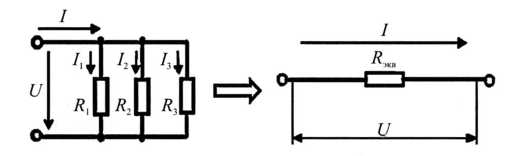

Параллельное
соединение —
это такое соединение, при котором ко
всем параллельно соединенным резисторам
приложено одно и то же напряжение U
Если параллельно соединены два резистора, то характерна формула
Для параллельного соединения трех резисторов получим:
Если
в цепь параллельно включены несколько
резисторов с одинаковым номинальным
значением сопротивления, то формула
примет вид:
где R — номинальное значение одного из резисторов, а п — число параллельно включенных (одинаковых по величине) резисторов.
Общий
ток в цепи с параллельным соединением
резисторов равен сумме токов во всех
ветвях данной цепи:
Смешанное соединение — сочетание последовательного и параллельного соединений резисторов.

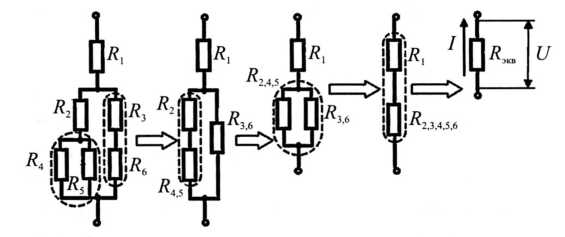

Преобразование
электрической цепи со смешанным
соединением резисторов к одному
эквивалентному сопротивлению показано
на рис
