2. Выделение земельных угодий Ковылкинского района Республики Мордовия

2 .1 Дигитализация земельных угодий Ковылкинского района и создание полигональных слоев в гис Arc View 3.1

Дальнейшая обработка информации и создание карты земельных угодий Краснослободского района происходит в среде ГИС Arc View 3.1. В этой программе реализован широкий спектр возможностей перевода информации в цифровой вид. К основным из них относят:

• Осуществление оцифровки графических объектов по растровой подложке;

• Согласование пространственных баз данных, с сопутствующими атрибутивными данными;

• Создание корректной топологической структуры данных;

• Процесс дигитализации позволяет менять масштаб изображения, передвигать его не прерываясь;

• Большое количество подгружаемых модулей (например, Geoprocessing, CS_29 и др.) позволяет производить различные операции с объектами: вырезать, объединять, конвертировать полигональные слои в точечные и наоборот и т.д.

• Экспорт созданных цифровых покрытий.

Началом работы служит создание проекта с подгруженной в него мозаикой. На снимке будет выделено 7 классов земельных угодий Ковылкинского района: водные объекты, реки, лесные массивы, пашни, пастбища и сенокосы, земли населенных пунктов, транспортная сеть и прочие земли. Для каждого из этих слоев создается отдельный полигональный слой. Реки также показываются линейными знаками. Административная граница находится в отдельном готовом слое.

Для оцифровки полигональный темы используем инструмент полигон, для линейной темы – линия на рабочей панели.

После проведения всей оцифровки необходимо присвоить каждому слою имя для приближения проекта к картографическому изображению (рисунок 11).

2.2 Подсчет площадей выделенных объектов

Расчет площади объектов заключается в получении в существующем поле атрибутивной таблицы значения площади выбранного объекта данного полигона. Расчет производим следующим образом:

1. Создаем новое в поле в таблице Edit/Add field, тип поля Number.

2. Щелкаем на заголовке поля.

3. Выбираем инструмент Calculate на панели инструментов.

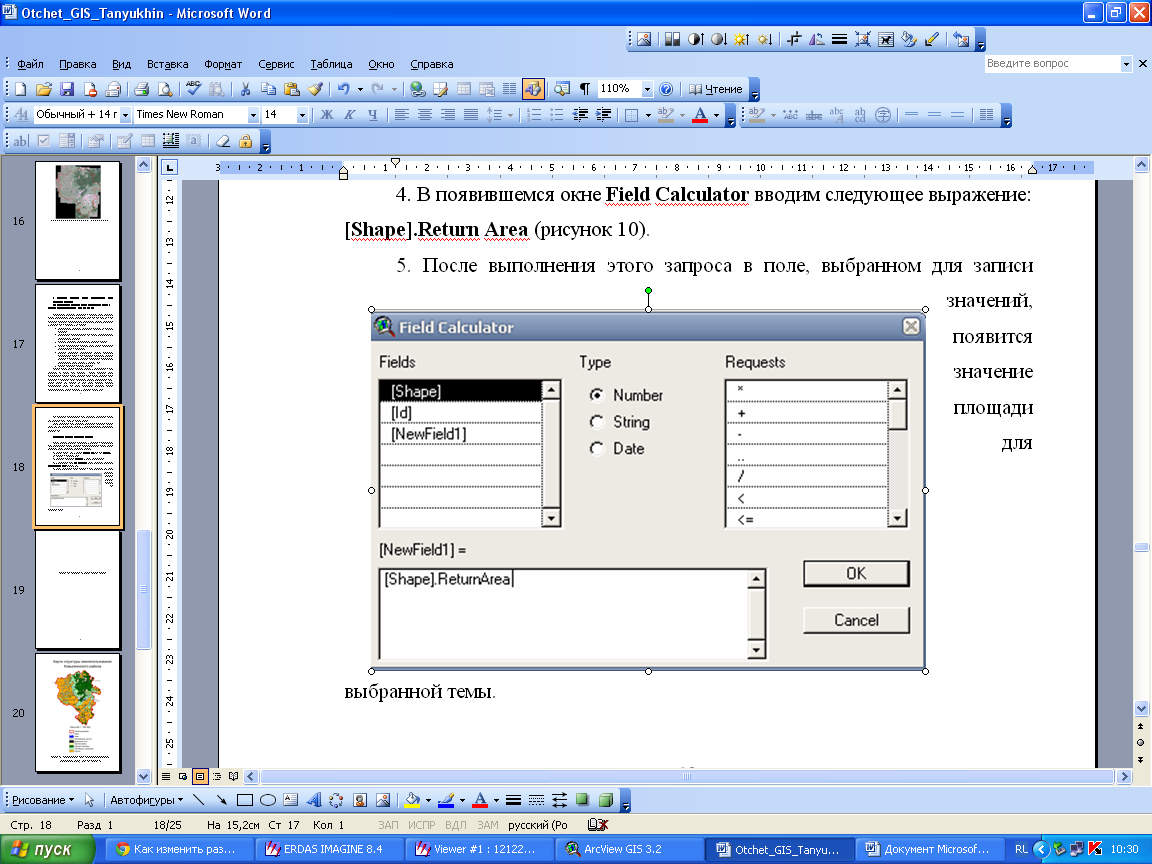

4. В появившемся окне Field Calculator вводим следующее выражение: [Shape].Return Area (рисунок 10).

5. После выполнения этого запроса в поле, выбранном для записи значений, появится значение площади для выбранной темы.

Рисунок 10 - Выражение для расчета площади объектов

Рисунок 11 – Картографическая модель структуры землепользования Краснослободского района в среде ГИС ArcView 3.1.

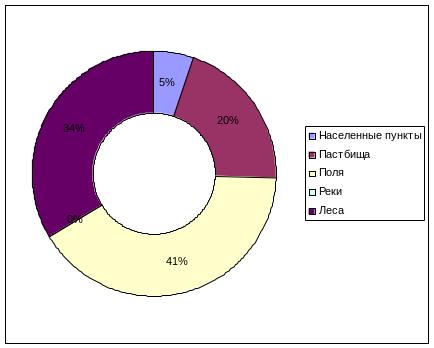

После этого полученные по всем полигонам площади нужно суммировать в отдельной таблице. Полученные результаты приведены в таблице 1.

Объекты	Площадь в м.кв	Доля к общей площади района, в %
Краснослободский район	900524892 m2	100%
Населенные пункты	74894222 m2	5%
Пастбища	288293637 m2	20%
Поля	578735056 m2	41%
Реки	2347426 m2	1%
Леса	477254551 m2	34%

Таблица 1- Площади земельных угодий на территорию Краснослободского района на территорию РМ
