Розроблення проекту програмного комплексу.
2.1) Розробка логічної моделі програмного проекту.
2.1.1) Розробка діаграми прецедентів використання.
Діаграма прецедентів – діаграма, на якій відображено відношення, які існують між акторами і прецедентами.
Основна задача – представляє собою єдиний засіб, яке даю можливість замовнику, кінцевому користувачу та розробнику обговорювати поведінку системи.
Найчастіше за допомогою прецедентів моделюється поведінка елементів:
Системи в цілому
Підсистеми
Класу
При цьому важливо концентрувати увагу виключно на тому, що повинен зробити елемент, а не на тому, як він буде це робити. Для того щоб розробити діаграму прецедентів необхідно скласти сценарій розвитку предметної області.

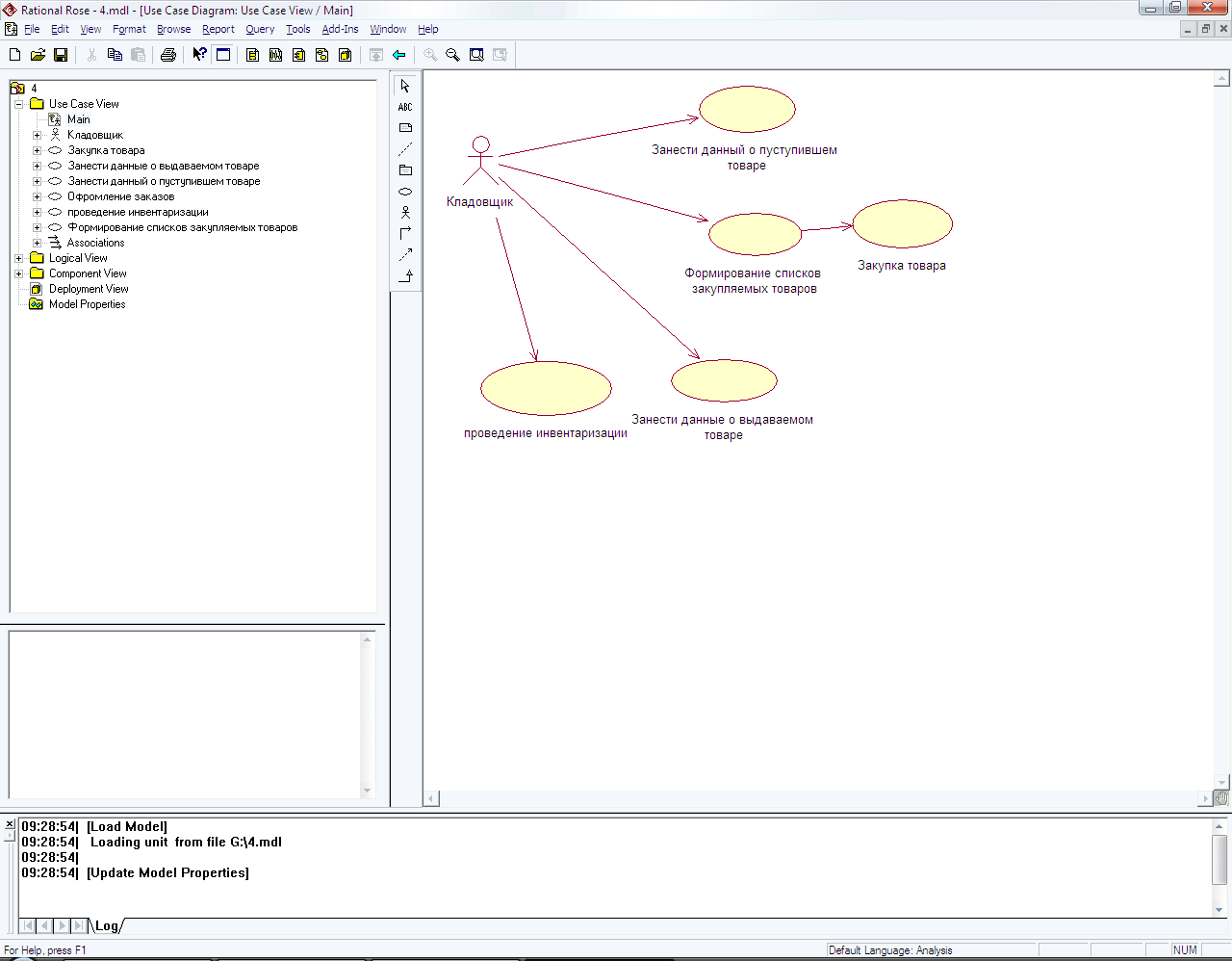

Діаграма прецедентів представлена на рис. 2.1
Рис.2.1 – діаграма прецедентів « <тема> »
У діаграмі показується, як актор використовує систему, але вказує при цьому лише назву дії – але нам необхідно визначити подробиці. Для цього заповнимо для кожного прецеденту специфікацію.
Специфікація приводиться у таблиці:
Таблиця 2.1 – опис прецеденту.
Опис прецеденту. |
Основний виконавець – Кладовщик |
Передумови – кладовщик формує список закуповуваних товарів |
Вхідні дані – Дані про відсутніх товарів |
Основний успішний сценарій (основний процес)
|
Частота использования:
|
Постумови:
|
Выходные данные:
|
2.1.2) Розробка діаграми класів предметної області.
Діаграма класів може відображати різноманітні взаємозв’язки між окремими сутностями предметної області, такими як об’єкти та підсистеми, а також описувати їх внутрішню структуру та типи відносин.

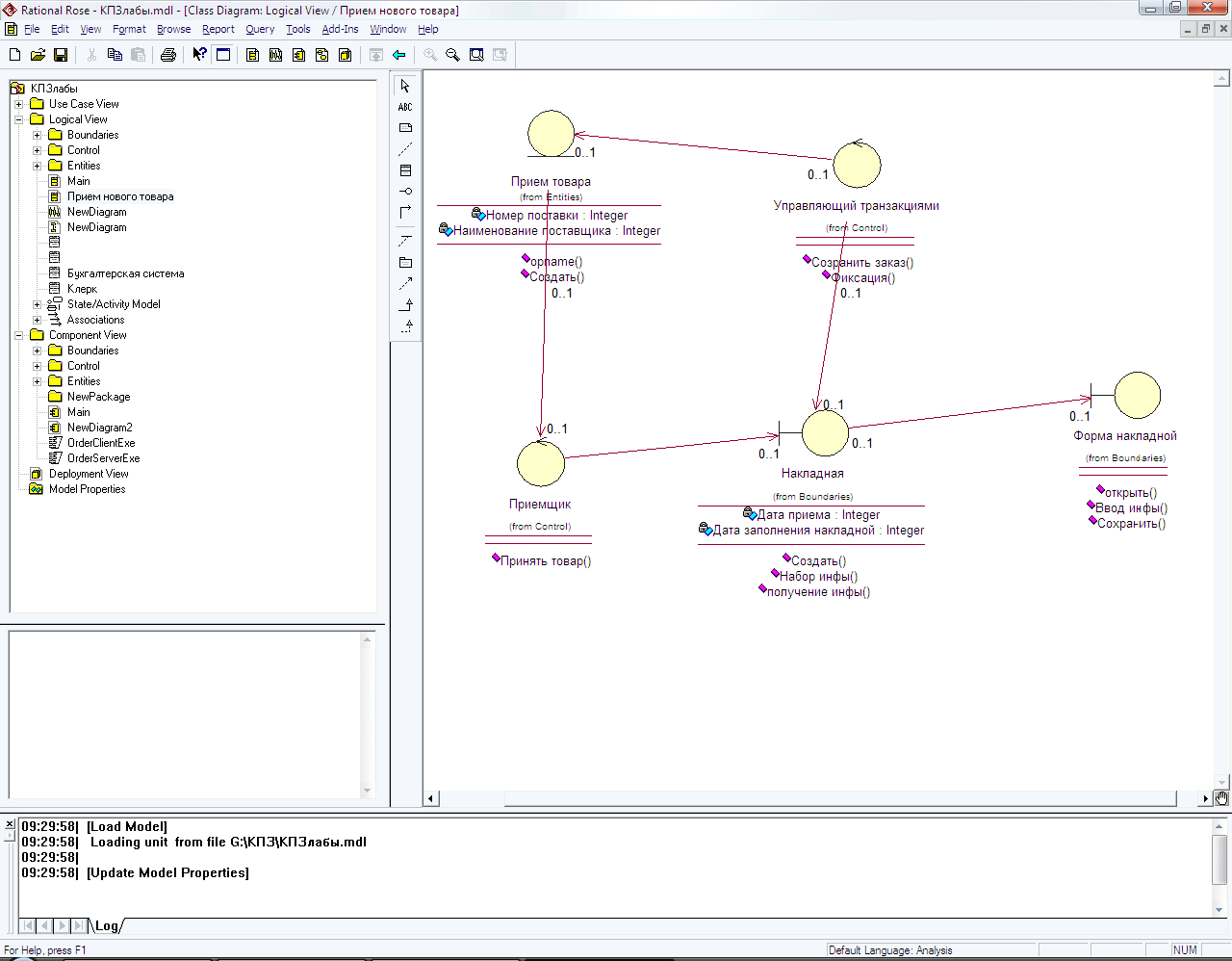

Діаграма класів приведена на рис.2.2
Рис.2.2
– діаграма класів предметної області
« <тема>
»
2.1.3 Розробка діаграми послідовностей
Розробка діаграми послідовностей для прецеденту <*>.
На діаграмі послідовностей зображено тільки ті об’єкти, які безпосередньо беруть участь у взаємодії. Ключовим моментом для діаграми послідовностей є динаміка взаємодії об’єктів у часі.
Певні об’єкти, необхідні для реалізації обраного прецеденту:
*
*
*
Крайнім ліворуч на діаграмі зображено об’єкт, який являється ініціатором взаємодії користувача. Праворуч зображено інший об’єкт, який безпосередньо взаємодіє з першим. Таким чином, всі об’єкти на діаграмі послідовностей утворюють деякий порядок, який має певну черговість або ступінь активності об’єктів при взаємодії один з одним.
Другим виміром діаграми послідовності є вертикальна часова вісь , спрямована зверху вниз. Початкового моменту часу відповідає сама верхня частина діаграми . Взаємодії об'єктів реалізуються за допомогою повідомлень , які надсилаються одними об'єктами іншим. Повідомлення зображуються у вигляді горизонтальних стрілок з ім'ям повідомлення , а їх порядок визначається часом виникнення . Тобто , повідомлення , розташовані на діаграмі послідовності вище , ініціюються раніше тих, що розташовані нижче. Масштаб на осі часу не вказується , оскільки діаграма послідовності моделює лише тимчасову впорядкованість взаємодій типу " раніше- пізніше".

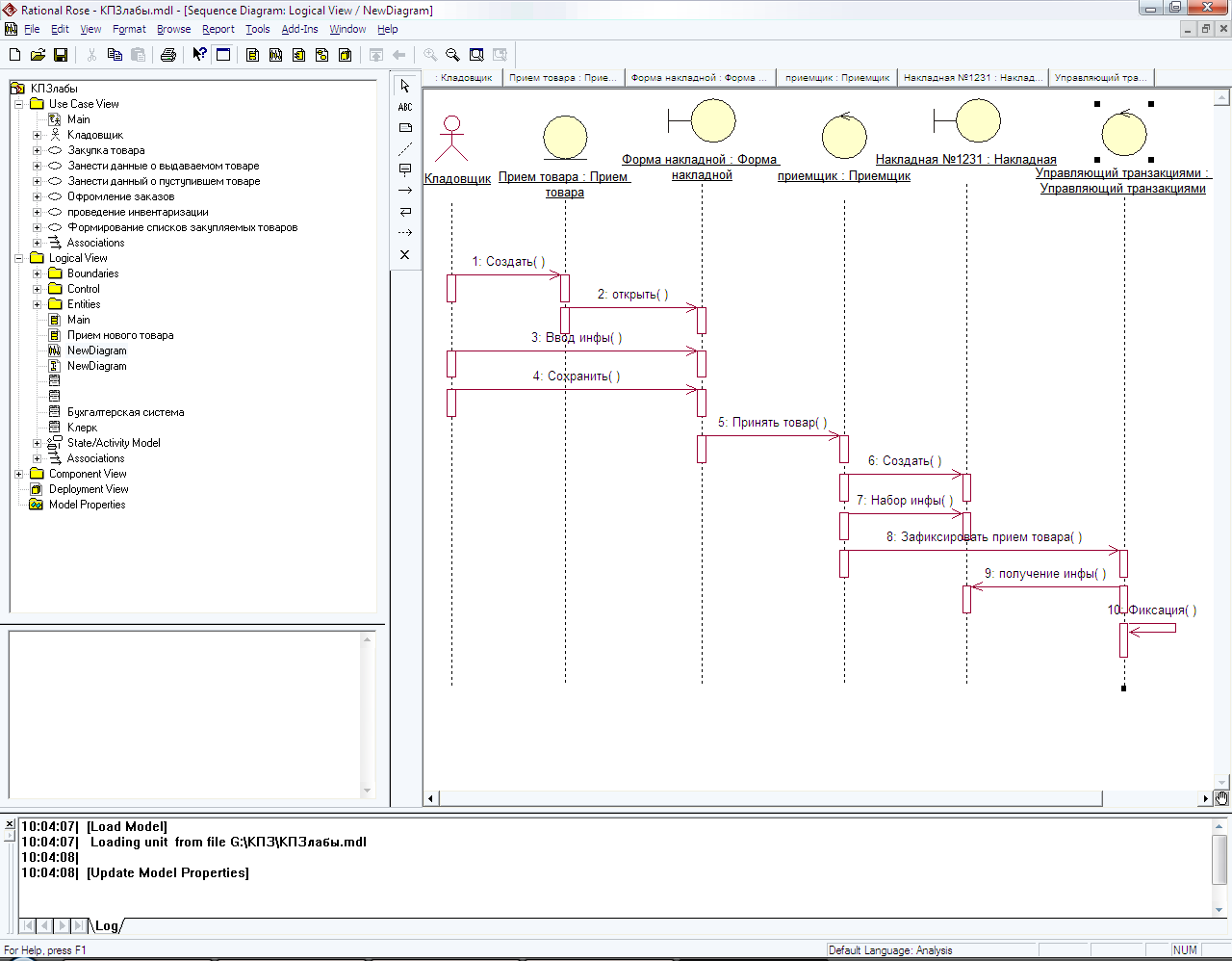

Діаграма
послідовності представлена на
малюнку 1.7
2.2) Розробка структури інформаційного забезпечення ПП
2.2.1) Розробка ER діаграми.
Модель сутність - зв'язок (ER-модель) - модель даних, яка дозволяє описувати концептуальні схеми предметної області. З її допомогою можна виділити ключові сутності і визначити зв'язки, які можуть встановлюватися між цими сутностями. Таким чином, здійснюється деталізація сховищ даних.
ER діаграма містить інформацію про сутності системи і способів їх взаємодії, що включає индетификацию об'єктів, важливих для предметної області (Сутностей), властивостей цих об'єктів (Атрибутів) та їх відносин з іншими об'єктами (Зв'язків)
В ході аналізу предметної області з урахуванням поставлених завдань була отримана ER діаграма представлена на малюнку.
Рис 2.4
Виділимо сутність СУБД.
2.2.2) Проектування таблиці баз данних.
Дані структури визначають формат зберігання даних в базі даних і використовується для створення фізичних таблиць баз даних. Таблиці були отримані з кінцевого набору.
Далі наведені таблиці баз даних представлені в таблицях
(...)
2.2.3) Структура інтерфейсу користувача.
(1-я форма)
Інсталяція здійснюється копіюванням архіву .zip в довільну папку операційної системи з подальшою його розпакуванням. Необхідно також переконатися, що на комп'ютері встановлено (...) Якщо цю вимогу не задоволено, то подальша робота неможлива.
Після розпакування архіву необхідно запустити файл з форматом .exe
