3.3 Перекрытие.

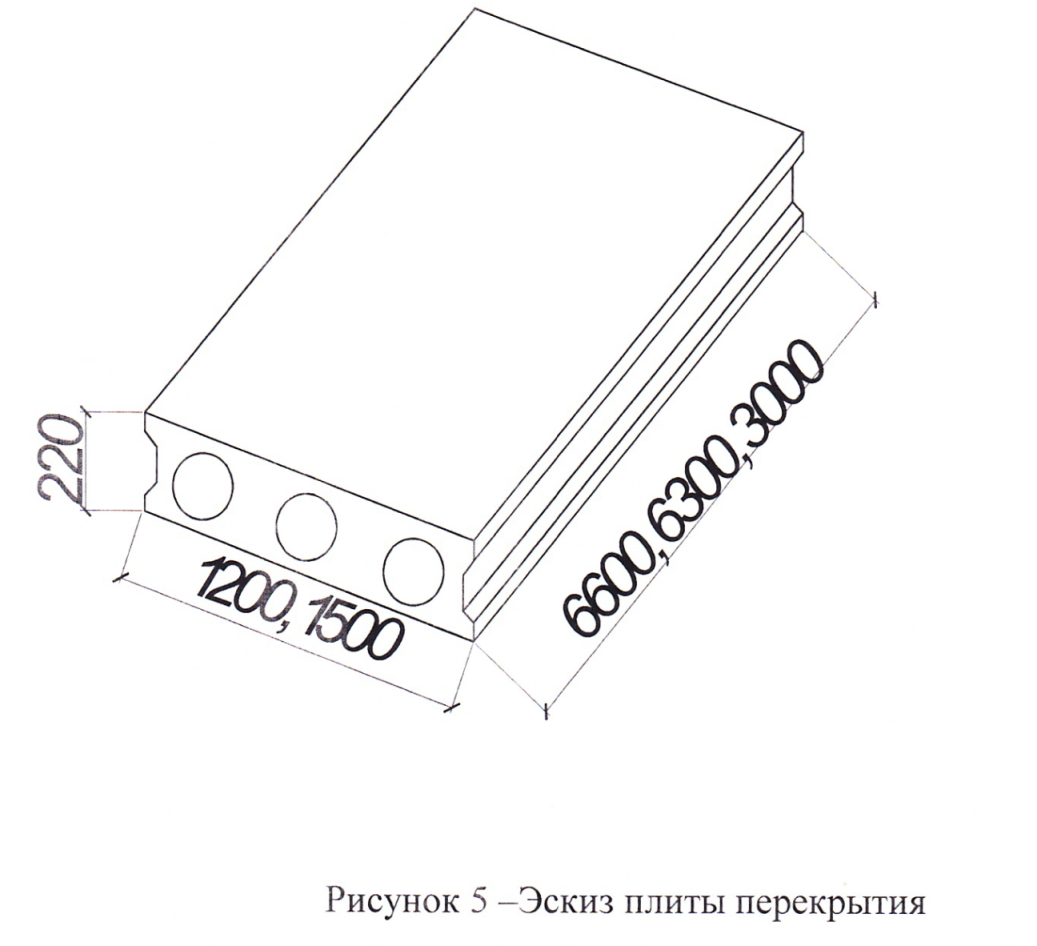

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм. Укладка плит на стены производится по предварительно выровненному по уровню цементному раствору марки М50.При монтаже плит перекрытия следить за тем, чтобы опирание плит на стены было не менее величин указанных на схеме расположения плит. После устройства анкеров защитить их слоем цементно-песчаного раствора M100 толщиной 20мм. Отверстие до 150мм в пустотных плитах для пропуска сантехнических и электротехнических коммуникаций просверлить в пределах пустот, не затрагивая несущих ребер плит.

3.4Лестницы

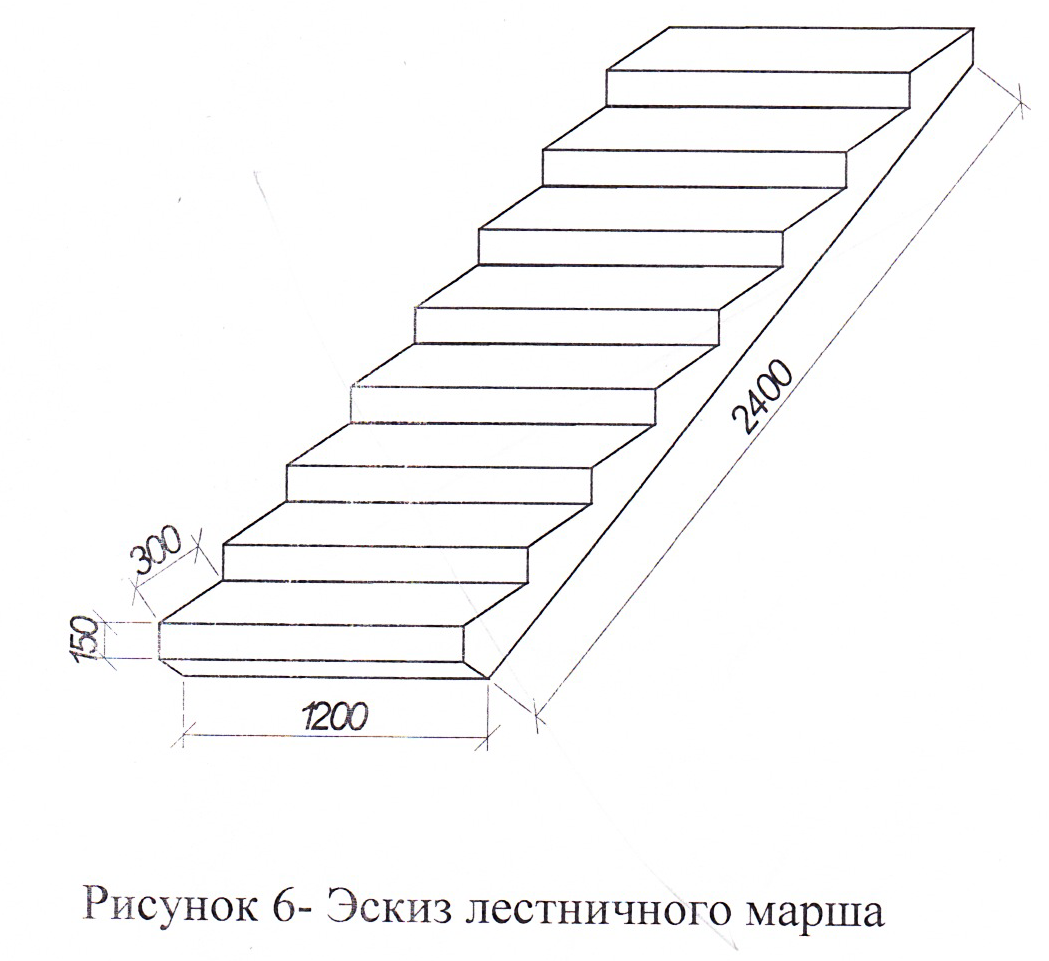

В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается 1,2 м. Между маршами обеспечивается зазор 120 мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки 1600 мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта. Высота этажа 2.8 м. 3.5 Перегородки

В здании запроектированы межкомнатные перегородки толщиной 100мм из газосиликатных блоков, и 380мм межквартирные капитальные стены. В санузлах -

из кирпича, толщиной 65мм.

3.6 Кровля

Применена конструкция невентилируемой совмещенной крыши. Несущая часть крыши - сборная железобетонная многопустотная плита покрытия толщиной 220 мм. Швы между плитами заделывают. Поверхность плит выравнивают, затирают цементно-песчаным раствором .

Пароизоляция - ограничивает свободный парообмен между несущими конструкциями и расположенными выше слоями кровли, препятствует избыточному накоплению влаги в тепло- и водоизоляционных слоях при длительной эксплуатации. Пароизоляция выполнена из полимерной пленки, наклеенной на клее. В местах примыкания покрытий к стенам пароизоляция заводится на толщину утеплителя..

Теплоизоляция - обеспечивает элементам кровли требуемую величину сопротивления теплопередаче R = 3,0. Толщина определяется теплотехническим расчетом и для гражданских зданий принимается в пределах 200 мм. Теплоизоляция выполнена из плитного теплоизоляционного материала пеноплекса.

К теплоизоляционному материалу дюбелями крепят нижний слой основного волоизоляционного ковра, состоящего из двух слоев рулонного кровельного материала «Техноэласт». «Техноэласт» - битумно-полимерный наплавляемый рулонный кровельный и гидроизоляционный материал.

В местах примыкания кровли к парапету кирпичные стены оштукатуривают цементно-песчаным раствором M l00 и грунтуют. Два дополнительных слоев гидроизоляционного материала: верхний слой - ((Техноэласт» ЭКП и нижний слой - ((Техноэласт» ЭПП приклеивают на мастике к этой поверхности. Первый и второй слои заводятся на парапет на высоту 300 мм и крепятся с помощью гвоздей, забиваемых в деревянные антисептированные пробки. На высоте 400 мм крепится защитный фартук из оцинкованной кровельной стали. Поверху защитного фартука наносится герметизирующая мастика с защитной окраской. Защитный фартук, в свою очередь, крепится к парапету при помощи гвоздей, забиваемых в деревянные антисептированные пробки, пол шляпки которых кладут специальные резиновые прокладки.

Верхняя часть стены защищена оцинкованной кровельной сталью.

Устроен внутренний организованный водоотвод. Запроектирована одна водоприемная воронка. Уклон кровли составляет 2,5%.

Воронки (d = 100 мм) размещаем в пониженных местах кровли. Уклон в сторону водоприемной воронки устраивают изменением толщины утеплителя. Уклон составляет 2,5%.

Усиливают основной водоизоляционный ковер одним слоем пергамина с заведением на скаты на 0,5 м в каждую сторону. В местах установки воронки - двумя слоями пергамина шириной укладки 0,5 м по периметру воронки. Вода попадает в систему дождевой канализации.
