Задание 5
Выполнить синтез модуля временной коммутации (МВК) с использованием заданной элементной базы. Рассчитать количество каналов, которое может обслужить МВК при заданном быстродействии ЗУ и сделать вывод о возможности использования указанной элементарной базы для реализации МВК.
Исходные данные:
Вариант |
Параметры микросхемы ОЗУ |
Параметры МВК NxM |
||
Информационная емкость |
Время обращения, нс |
|||
8 |
8192х1 |
150 |
512х512 |
|
Решение:
Временная
коммутация осуществляется в модуле
временной коммутации МВК, который при
поступлении управляющей информации
выполняет коммутацию канала
входящего
тракта с любым каналом
исходящего
тракта.
Существует несколько вариантов организации МВК, но во всех случаях в его состав входят два вида запоминающих устройств ЗУ.
информационное (речевое)
адресное (управляющее)
ЗУ реализуется на микросхеме полупроводниковых ОЗУ с произвольным доступом.
Объём информационного ЗУ
-
ячейки
где N- число входящих трактов, n- число каналов в тракте приёма.
Таким образом, для реализации временной коммутации необходимо использовать 2 модуля 8 микросхем.
Адрес ячейки ИЗУ соответствует порядковому номеру канала приёма.
ИЗУ работает в двух режимах:
ИЗУ
последовательной
(циклической)
записи и произвольного ?
(ациклического)
чтения.
ИЗУ произвольной (ациклической) записи и последовательного ? (циклического) чтения.
Объём адресного ЗУ
,
Где М- число исходящих трактов,
m- число каналов в тракте передачи.
ячейки
Длина адреса АЗУ
Разрядность
ячеек
Для реализации временной коммутации необходимо использовать 2 модуля
Количество
микросхем 14
1
в одном модуле
Работа блока временной коммутации заключается в циклической записи всех информационных слов в порядке их поступления (т.е. в порядке следования каналов)и в считывании этих слов во временном интервале, заданном управляющей программой с помощью адресной памяти. УУ после выбора исходящего канала для дальнейшего установления соединения в режиме ( ?) заносит в ячейку АЗУ исходящего канала адрес ячейки ИЗУ входящего канала, с которым производится коммутация.
Ячейки
ИЗУ заполняются информацией входящих
каналов в режиме (
).
Ячейки АЗУ «просматриваются» УУ в режиме
(
).
Если при обращении к ячейке АЗУ в ней
обнаруживается адрес , то по нему
происходит обращение к ИЗУ и содержимое
ячейки ИЗУ выставляется в исходящую
линию. Таким образом, информация входящего
канала выставляется в нужный исходящий
канал.
Перенос информации из канала приёма в канал передачи производится циклически до тех пор, пока из ячейки АЗУ исходящего канала не будет стерт адрес ячейки ИЗУ входящего канала.
Требования к быстродействию МВК являются достаточно жесткими и для их удовлетворения необходимо выбирать соответствующую элементную базу с высокими показателями по быстродействию, либо применять структурные методы.
Одним из основных требований к микросхемам ОЗУ, на которых строятся МВК, является время обращения к памяти, определяющее частоту работы ЗУ. Реализация процесса временной коммутации требует двух обращений к памяти в течении одного временного интервала для каждого входящего и исходящего канала.
Тогда время обращения к ЗУ (длительность цикла).
,
Где
-
длительность цикла
n- количество каналов в цикле
По известному типу микросхемы можно определить количество каналов, обслуживаемых при заданном быстродействии ЗУ:
каналов
Необходимо построить МВК для обслуживания 8192 каналов.
Время обращения к ЗУ:
Этому требованию не удовлетворяет заданная микросхема, поскольку при заданном быстродействии способна обслуживать только 417 каналов.

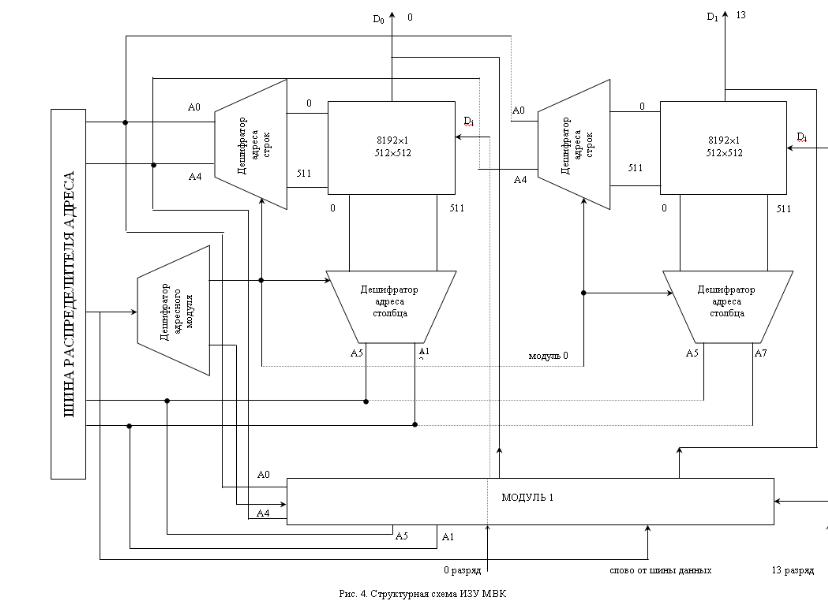

Рисунок 9 – Структурная схема ИЗУ МВК.

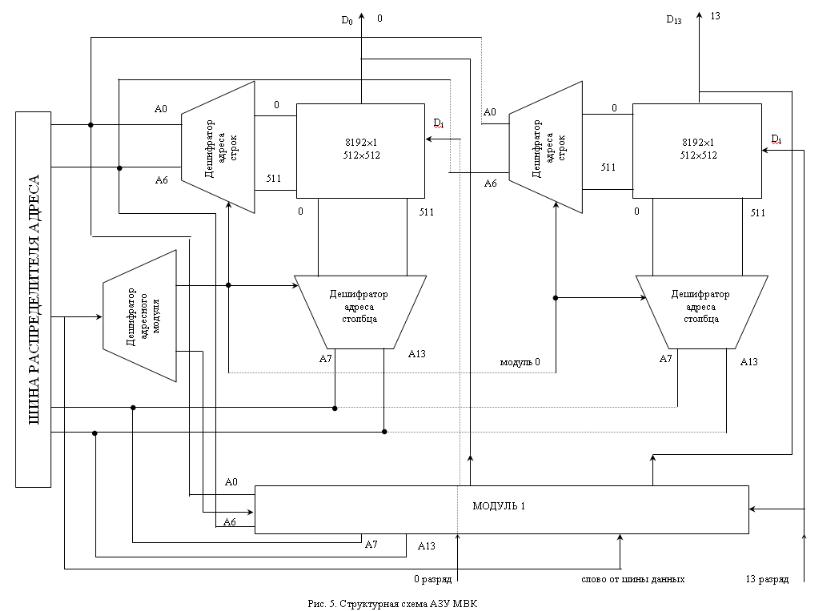

Рисунок 10 – Структурная схема АЗУ МВК.
Заключение
Были рассчитаны основные параметры коммутируемой сети; разработаны схемы организации связи коммутационных станций, каналов; децентрализованных систем сигнализации и синтез модулей цифровой коммутации.
Выполнена основная задача курсовой работы - закрепление навыков расчета основных параметров коммутируемой сети. Кроме того, в процессе ее выполнения было продолжено знакомство с учебной и справочной литературой по теории коммутируемой телекоммуникационной сети, закреплены навыки выполнения технических расчетов с использованием персональных ЭВМ. А также имела место отработка навыков изложения результатов технических расчетов, составления и оформления технической документации.
