Министерство образования и науки
РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение высшего профессионального образования
«Южный федеральный университет»
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ В Г. ТАГАНРОГЕ
Р.Г. Шаповалов
Т.А. Рыбинская
РАСЧЕТ ЭЛЕМЕНТОВ ПРИВОДА
(АППАРАТА, УСТРОЙСТВА)
Учебное пособие и задания к выполнению курсовой работы
по курсу
Прикладная механика
Таганрог 2011
УДК 621.01 (07.07)
Рецензенты:
доктор технических наук, профессор, генеральный директор ЗАО НПП «Нелинейные акустические системы» Тарасов С.П.;
доктор технических наук, заведующий кафедрой «Металлорежущие станки и инструменты» Донецкого национального технического университета Гусев В.В.
Шаповалов Р.Г., Рыбинская Т.А. Расчет элементов привода прибора (аппарата, устройства): Учебное пособие и задания к выполнению курсовой работы по курсу «Прикладная механика». – Таганрог: Изд-во ТТИ ЮФУ. – 2011. – 48 с.
Учебное пособие к выполнению курсовой работы по прикладной механике содержит указания к оформлению пояснительной записки и графической части. Дается пример их выполнения: приводится содержание пояснительной записки; по результатам расчета в качестве графической части даны примеры рабочих чертежей деталей силовых передач. Приводятся варианты заданий. Предназначена для студентов направления 140400 «Электроэнергетика и электротехника».
Табл. 8. Ил. 26. Библиогр. 6 назв.
© Р.Г. Шаповалов, 2011
© Т.А. Рыбинская, 2011
Введение
Курсовая работа по прикладной механике – первая значительная по содержанию и объему самостоятельная расчетно-графическая работа в плане подготовки будущего специалиста. В процессе работы студент приобретает навыки конструирования, выполнения технических расчетов, пользования справочной литературой и нормативными документами.
Существенно, что как в курсовом, так и в реальном проектировании нельзя сначала выполнить полный расчет разрабатываемой конструкции, а затем ее чертеж – оба процесса взаимно связаны и дополняют друг друга.

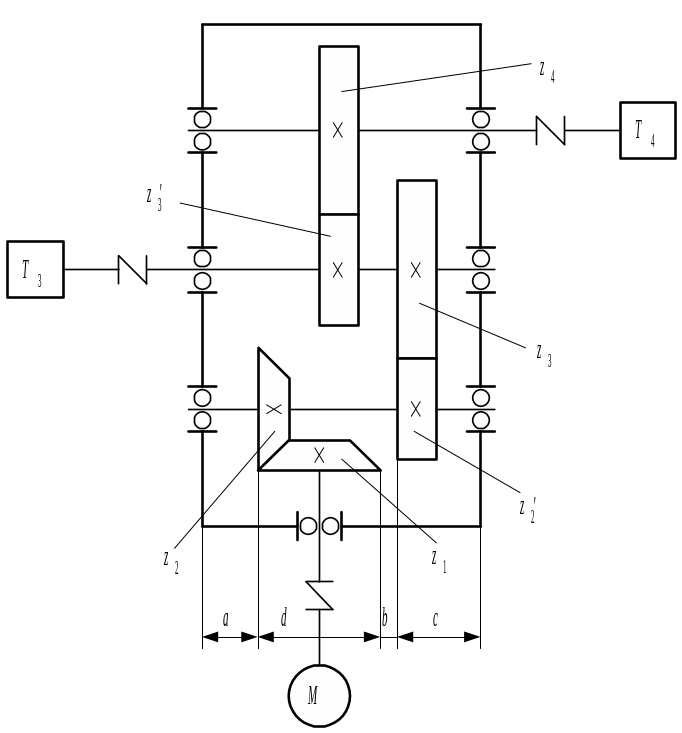

Тема настоящей курсовой работы – «Расчет элементов механизмов привода (аппарата, устройства)». В работе студенту предстоит спроектировать механизм электромеханического привода, состоящий из электродвигателя и зубчатого коническо-цилиндрического редуктора. Кинематическая схема механизма приведена на рис. 1.

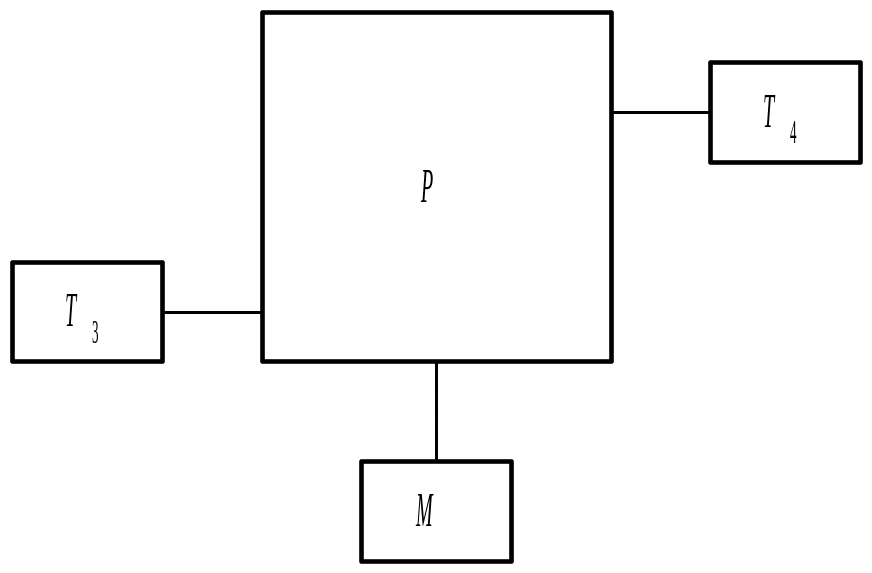

Структурная схема электромеханического привода приведена на рис. 2, где М – электродвигатель, Р – зубчатый редуктор, Т3 и Т4 – нагрузка. Нагрузка Т4 соединяется с ведомым валом выходной ступени механизма, а Т3 – с ведущим валом предыдущей ступени. Проектирование элементов нагрузки не входит в объем курсовой работы.
1. Выбор варианта курсовой работы и требования к ее содержанию
Исходные данные для выполнения курсовой работы приведены в табл. 1. Номер задания определяется преподавателем.
Пояснительная записка должна содержать:
– титульный лист;
– задание на курсовую работу;
– введение;
– выбор электродвигателя;
– определение общего передаточного числа;
– определение числа ступеней механизма;
Рис. 1
Рис. 2
Таблица 1
Исходные данные к выполнению курсовой работы
Вариант |
Нагрузка, Т4, Нм |
4, с–1 |
K |
Вариант |
Нагрузка, Т4, Нм |
4, с–1 |
K |
1 |
2,5 |
5 |
1 |
16 |
5,5 |
5 |
1,4 |
2 |
1,0 |
5 |
0,9 |
17 |
3,5 |
4,5 |
1,5 |
3 |
0,8 |
4 |
0,8 |
18 |
4,5 |
4 |
1,6 |
4 |
0,5 |
6 |
0,7 |
19 |
2,0 |
3,5 |
1.7 |
5 |
0,4 |
8 |
0,6 |
20 |
4,0 |
3 |
1,8 |
6 |
2,0 |
5 |
0,5 |
21 |
3,0 |
5 |
0,2 |
7 |
2,5 |
6 |
0,4 |
22 |
3,5 |
4,5 |
0,35 |
8 |
3,0 |
6 |
0,3 |
23 |
3,5 |
4 |
0,4 |
9 |
3,3 |
5 |
0,2 |
24 |
4,0 |
3,5 |
0,45 |
10 |
4,0 |
5 |
1 |
25 |
4,0 |
3 |
0,5 |
11 |
2,0 |
6 |
0,9 |
26 |
2,0 |
3 |
0,55 |
12 |
3,5 |
5 |
1 |
27 |
1,0 |
2,5 |
0,6 |
13 |
4,5 |
5 |
1,1 |
28 |
1,5 |
4 |
0,65 |
14 |
3,5 |
7,5 |
1,2 |
29 |
1,5 |
3 |
0,7 |
15 |
4,0 |
6 |
1,3 |
30 |
2,5 |
4 |
0,75 |
– распределение передаточных отношений отдельных ступеней;
– распределение числа зубьев по ступеням;
– определение диаметров делительных окружностей зубчатых колес и геометрических размеров колеса на выходном валу;
– уточненные расчеты мощности двигателя;
– расчет выходного вала на прочность и определение его геометрических размеров (предварительный и уточненный расчет);
– расчет вала на жесткость;
– подбор подшипников качения;
– расчет штифта;
– список использованной литературы;
– содержание.
Графическая часть курсовой работы должна содержать:
а) рабочий чертеж цилиндрического зубчатого колеса (формат А4, рис. 3);

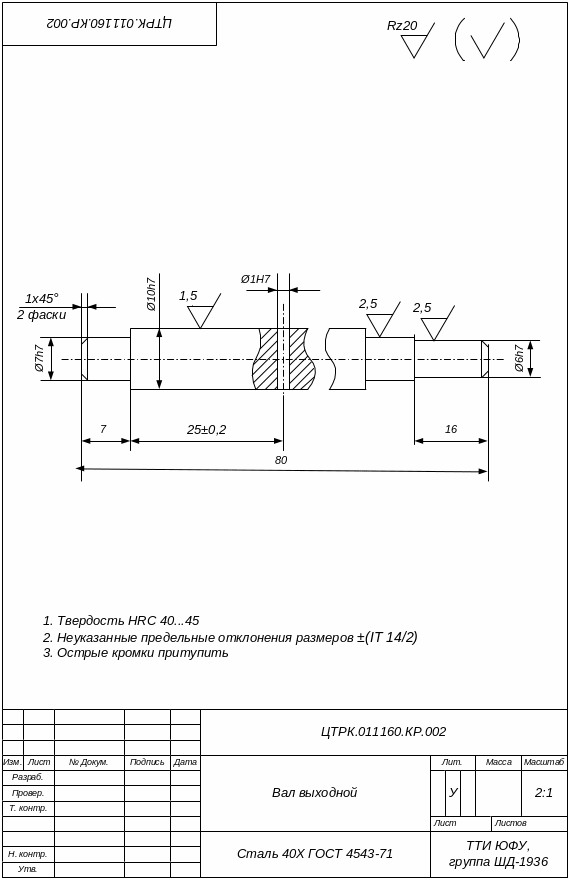

б) рабочий чертеж выходного вала (формат А4, рис. 4).
Рис. 3
Рис. 4
