2.2.2. Содержание отчета
Отчет должен содержать название работы, цель, основные расчетные формулы, используемое оборудование, схематичное изображение прибора, таблицу с результатами эксперимента и расчетными данными, выводы.
В выводах необходимо отразить, какому типу жидкостей относится каждая из испытуемых, как данная жидкость будет влиять на поверхностные свойства бурового раствора.
.
Определение динамической вязкости
Динамическую вязкость дисперсионной среды можно определять на вискозиметре Гепплера, который представляет собой вискозиметр с падающим шариком. В нем применен метод падающего шарика. При движении тела в вязкой жидкости сопротивление перемещению зависит от ее вязкости. Если сила, создающая движение, постоянна, то вязкость среды определяет скорость перемещения. Поэтому по измерению скорости движения тела можно судить о вязкости жидкости.
В вискозиметре Гепплера измеряется время падения шарика в цилиндрической трубе, наклонной на 10о по отношению к вертикали и наполненной испытуемой жидкостью.

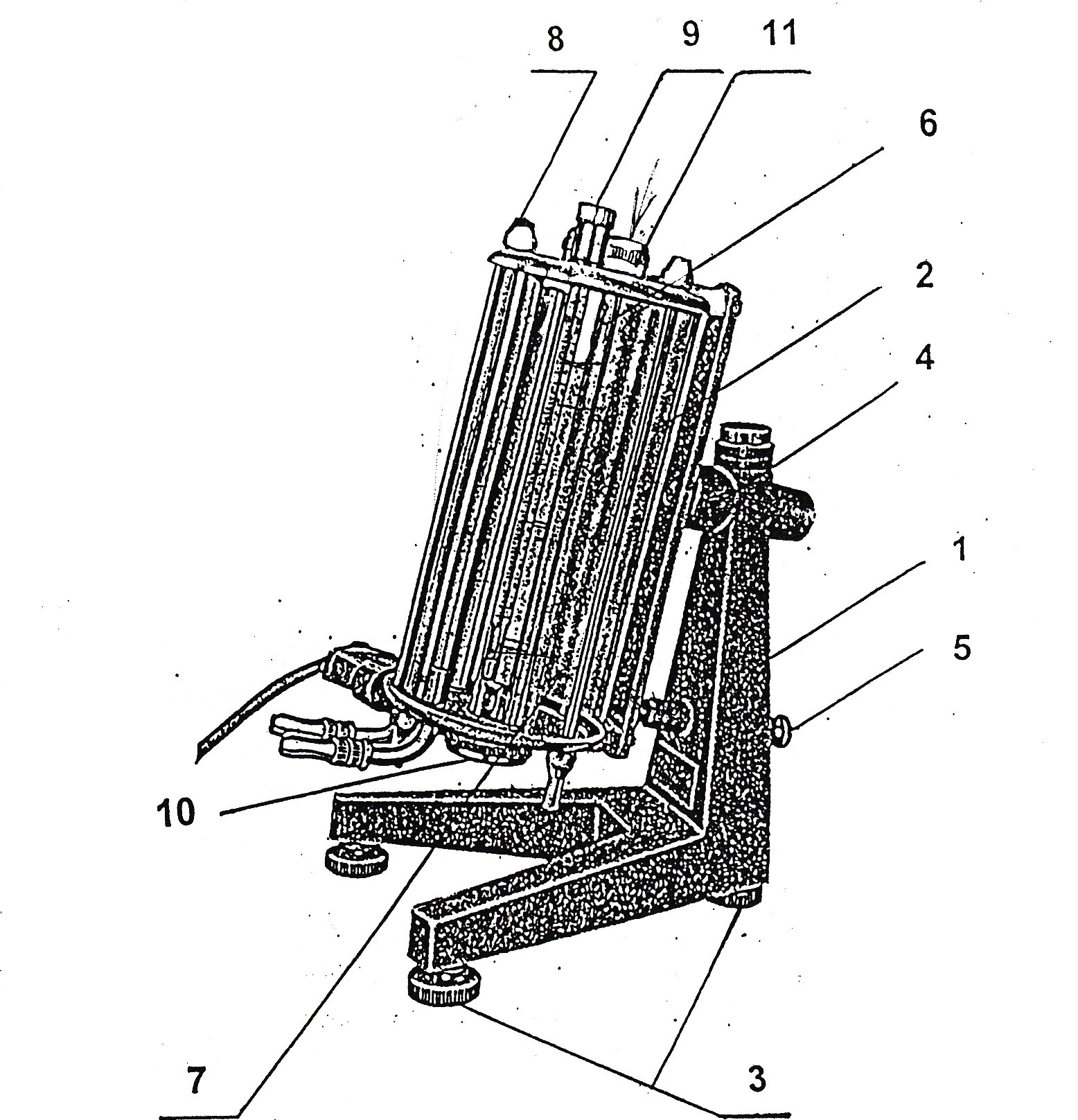

Вискозиметр (рис.2) состоит из стойки 1 и собственно вискозиметра 2. В стойке находятся винты 3 для установления вискозиметра горизонтально по уровню. В положении измерения вискозиметр фиксируется при помощи храпового механизма 4 с основами и фиксирующим пальцем 5. Опускная труба 6 окружается рубашкой водяной бани 7 для определения вязкости при температуре до 100 оС. Нагрев осуществляется при помощи тена 8. Прибор снабжен термометром 9, герметично ввинчивающемся в корпус. Опускная труба закрывается нижней запорной пробкой 10 из латуни и верхней запорной пробкой 11 капиллярного типа для освобождения испытуемой жидкости от пузырьков воздуха.
К вискозиметру Гепплера принадлежит комплект шариков из различного материала и различного диаметра. Калибр шарика определяется при помощи калибровочного кольца следующим образом:
-шарик N1 (стеклянный) - не проходит через отверстие калибровочного кольца;
-шарик N2 (стеклянный) - проходит через отверстие калибровочного кольца;
-шарики N 3,4,5,6 (стальные ), их размер определяется меньшим и большим зазором в калибровочном отверстии, самый маленький N6.
Нельзя брать шарики руками - только пинцетом!
Характеристики шариков даны в таблице 5.
Таблица 5
Шарик |
Диаметр, мм |
Константа К спзсм3/гс |
Масса шарика, г |
Плотность шарика, г/см3 |
Минима-льное время падения, с |
1. |
15,804 |
0,009074 |
4,9622 |
2,401 |
60 |
2. |
15,635 |
0,072080 |
4,8007 |
2,399 |
30 |
3. |
15,560 |
0,124130 |
16,0587 |
8,140 |
30 |
4. |
15,010 |
1,170231 |
14,4013 |
8,130 |
30 |
5. |
13,540 |
11,100000 |
10,0144 |
7,720 |
30 |
6. |
10,000 |
40,500000 |
4,0779 |
7,790 |
30 |
Примечание: в таблице даны характеристики шариков с размерностью в
системе СГС для удобства использования в расчетах и по
данным завода - изготовителя, но конечный результат
расчета динамической вязкости необходимо перевести
в систему СИ.
