Задача V – 1.
Определить годовой эффект от снижения потерь электрической энергии в силовых кабелях при установке ККУ на ЦРП при следующих исходных данных: число кабелей – 4, сечение жилы – 120 мм2 (ρ = 0,018 Ом/(мм2*м), Ррасч = 5000 кВт. Q1расч = 5100 квар (до установки ККУ), Q2расч = 1652 квар (после установки ККУ), длина одного кабеля 1000м, Тм = 4700 ч. нагрузка между кабелями распределена равномерно.
Решение: расчетные потери в кабели до ККУ:
Jнагр
=
- по 4 кабеля.
По одному кабелю
688/4 = 172 (А) ∆W1каб
=3*J2
,
где τ = 3300 (ч) (при Тм = 4700 ч, cosφ = 0.7)
∆W1каб
=3*1722
После компенсации реактивной мощности:
Jнагр
=
На 1 кабель – 507,3/4 = 126,83 (А)
τ = 3000 (ч) (при Тм = 4700 ч, cosφ = 0.7)
∆W1каб
=3*126,832
∆W4каб= 21715,9*4=86863,6 (кВт*год)
потери уменьшились, %:
∆W
=
Задача V – 2.
Определить возможную годовую экономию эл. энергии, исходя из экономически целесообразного режима работы тр-ов КТП, если: число тр-ров –2
Тр-ры подключены к шинам ГПП 6кВ (типа ТМЗ-1000/6: ∆Рхх = 2,45 кВт; ∆Ркз = 12,2 кВт; Икз = 5,5%; Iхх = 2,8%; Коэфф. потерь кэ = 0,125 кВт/квар)
Годовой график нагрузки по полной мощности таков, что Sфакт ≥ 800 кВА имеет место 265 лней в году, Sфакт = 400 кВА имеет место 60 дней в году, Sфакт = 200 кВА имеет место 40 дней в году.
Решение: Потери электроэнергии:
∆W =∆Р’xx*Тгод + ∆Р’кx* кэ2* τ, где
∆Р’xx = ∆Рхх + кэ*∆Qxx; ∆Р’xx =2,45+0,125*28=5,95 (кВт)
∆Р’кx = ∆Ркx + кэ*∆Qкx; ∆Р’кx = 12,2+0,125*55=19,08 (кВт)
∆Qхx
=
;
∆Qхx
=
;
∆Qкx
=
;
∆Qкx
=
;
при работе одного тр-ра: ∆W = ∆Р’xx*t1 + ∆Р’кx* кэ2* t1;
кэ = Sp/Sнт = 800/1000= 0.8
Sфакт ≥ 800 кВА; t1 = 265*24=6360 (ч)
∆W = 5.95*6360+19.08*0.82*6360=115505.23 (кВт*год)
Sфакт = 400 кВА; t1 = 60*24=1440 (ч); кэ = 0,4
∆W = 5.95*1440+19.08*0.42*1440=12964,03 (кВт*год)
Sфакт = 200 кВА; t1 = 40*24=960 (ч); кэ = 0,2
∆W = 5.95*960+19.08*0.22*960=6444,7 (кВт*год)
При работе двух тр-ов:
∆W = 2∆Р’xx*t1 + 2∆Р’кx* кэ2* t1; кэ = Sp/2Sнт = 800/2000= 0,4
Sфакт ≥ 800 кВА; t1 = 265*24=6360 (ч)
∆W = 2*5.95*6360+2*19.08*0.42*6360=114515,62 (кВт*год)
Sфакт = 400 кВА; t1 = 1440 (ч); кэ = 0,2
∆W = 2*5.95*1440+2*19.08*0.22*1440=19334,02 (кВт*год)
Sфакт = 200 кВА; t1 = 960 (ч); кэ = 0,1
∆W = 2*5.95*960+2*19.08*0.12*960=11790,34 (кВт*год)
∑W1тр = 115505,23+12964,03+6444,7=134913,96 (кВт*год)
∑W2тр = 114515,62+19334,02+11790,34=145639,98 (кВт*год)
∆W
=
Задача 100. Дано: Zт = 0,94 + j 21.7 (Ом) Sнб = 38,6 + J 18.3 (МВА)
Sнм = 16,6 + j 6,3 (МВА) U1нб = 103 кВ U1нм = 108,5 кВ
РПН 115±9х1,78%/10,5 9кВ). Выбрать два положения РПН, обеспечивающие встречное регулирование напряжения.
Решение: В режиме наибольшей нагрузки:
U’2 = U1 - ∆Uт =
U’2нб
=
U’2нм
=
U2к = U’2*кт = U’2*U2Н/U1н U1н = U’2* U2Н/U1ж
U1нт = 98,8*10,5/10,5 = 98,8 (кВ) U1нм=107,1*10,5/10=112,6 (кВ)
∆Р = 115*1,78/100 = 2,05 (кВ)
nнб = (115-98,8)/2,05 = 8 (ступеней) nнм = (115-112,6)/2,05 = 2 (ступени)
З
адача
102.
Дано: r0 = 0.45 (ОМ/км) X0 = 0.408 (Ом/км) ℓ = 10 км S2 = 10 + j 6 (МВА) U1 = 36,5 кВ U2 ≥ 35 кВ. Требуется выбрать новое сечение провода, при котором U2 ≥ 35 кВ
Решение: потери мощности:
далее находим мощность S1: S1 = 10+j6+0,5+j0,45=10.5+j6.45 (МВА)
Потери напряжения:
∆U=
U2 = 36.5-2.016=34.4 (кВ) ∆Uдоп =36,5-35 = 1,5 (кВ)
1,5=
;
1,5=
;
1,5=
;
10,5*10*r0+6.45*0.408*10=36.5*1.5
105*r0+26.316=54.75
r0 = (54.75-26.316)/105 = 0.271 (Ом/км)
ближайшее сечение по r0 выбираем по таблице.
Задача 103.

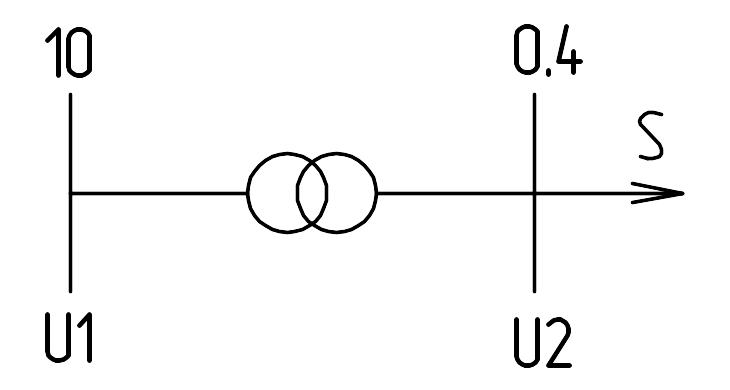

Дано: S = 0,9 (МВА) cos φ = 0.9 Марка ТМ-1000/10/0.4; ПБВ 10±2х2,5/0,4 Uк = 5,5% ∆Ркз = 12 (кВт) U1 = 9,9 кВ U2 тр = 400(В)
Решение:
Р = S cos φ = 0.9*0.9=0.81 (МВт)
Q = S sin φ = 0,9*0,436=0,39 (Мвар)
rт=
Xт=
U’2
= U1-∆Uт
S1 = S2+∆S
∆Рт
=
(кВт)
потери
реактивной мощности: ∆Qт
=
(кВт)
определим мощность в начале линии:
Р1 = 0,81+0,0097=810000+9700=820 (кВт)
Q1= 0,39+0,0445=390+44,5=434,5 (квар) S1=820 + j 434,5 (кВА)
Потери напряжения будут:
∆U
=
Действ. напряжение на линии U2: U’2 = U1-∆U= 9,9-0,34=9,56 (кВ)
U1нж
= U’2
∆Р
= 2,5/100*10 = 0,25 (кВ)
Число степеней равно: n = (U’1 – U’2)/0.25 = (10-9.56)/0.25 = 2 (cтупени)
