Задача III – 1.
|
Определить макс. и мин. значение тока трехфазного КЗ в т.1. эл. система задана током отключения выключателя Iоткл.ном. = 20 кА. Тр-ор Т: SТном = 1000 кВА, ∆Рк = 11,2 кВт, Uк = 5,5%. ТА2 : 1000/5 Ш1 : ШМА4-1250, rш1 = 0,014мОм/м, хш1 = 0,016 мОм/м, ℓ = 50 м. 4 пары контактов: rk = 0,003 мОм/м. QF1: Iном = 1600А. Комплексная нагрузка: АД: Р = 90 кВт, cos φ = 0,9; кп = 7,5; s = 1,3; Мп = 2,5; ЛГ = 5 кВт. К: ААШв 4х185, ℓ = 20 м, rкл = 0,208 мОм/м, хкл = 0,056 мОм/м. QF2 : Iном = 250А. Сопрот. дуги в месте КЗ rд = 6 мОм.
|
Решение: ∑r = rт + rш + rкв+ rк + rд ∑x = хс + хт + хш + хкв
при расчете мах. значения тока к.з. сопротивление rд не учитывается.
Если номинальный ток АД превышает 1 % номинального значения периодической составляющей тока к.з. от эл. системы, то такие двигатели учитываются в расчете тока к.з. Jн.к.н. ≥ 0,01*Jпо(системы)
Jн.к.н.
=
152 < 20000*0,01 = 200(А)
Учет комплексной нагрузки нецелесообразен.
Сопротивление
тр-ра:
Сопротивление
системы:
Сопрот. провода: rшт = 0,014*50 = 0,7 (мОм); хшт = 0,016*50 = 0,08 (мОм)
Сопротивление контактов и катушек выключателей:
Rкв = 0,14 (мОм); хкв = 0,08 (мОм) (таблица)
∑r = 1,8 + 0,7 + 0,14 + 4*0,003 + 6= 8,7 (мОм) – min режим;
∑r
= 2,7 (мОм) – max
режим
∑x
= 0,44 + 8,62 + 0,8 + 0,08 = 9,94 (мОм)
Задача III – 2.
|
Определить макс. и мин. значение тока трехфазного КЗ в т.K1. эл. система задана током отключения выключателя Iоткл.ном. = 20 кА. Тр-ор Т: SТном = 1000 кВА, ∆Рк = 11,2 кВт, Uк = 5,5%. QF1-1000A ТА1 : 1000/5 Ш1 : ШМА4-1250, r1 = 0,034мОм/м, х1 = 0,016 мОм/м, ℓ = 100 м. Общее сопрот. контактов Rк = 0,012 мОм.
|
Решение: сопротивление системы: хс =0,44 (мОм)
Сопротивление тр-ра: rт = 1,8 (мОм); хт = 8,62 (мОм)
Сопрот. АВ: QF1 – 1000A, rкв = 0,25 (мОм); хкв = 0,1 (мОм).
Сопрот. провода: rш1 = 0,034*100 = 3,4 (мОм); xш1 = 0,016*100 = 1,6 (мОм)
∑r1min = 1,8 + 0,25 + 3,4 + 0,012 + 5= 10,5 (мОм)
∑r1max = 1,8 + 0,25 + 3,4 + 0,012 =5,5 (мОм)
∑x1 = 0,44 + 8,62 + 0,1 + 1,6 = 10,8 (мОм)
Сопрот. нулевой последовательности: при схеме соединения обмоток трансформатора ∆/Y r1т = r0т, х1т = х0т
r0ш = r1 + 3 rнп = 3,4+3*0,054 = 3,6 (мОм)
х0ш = х1 +3хнп = 1,6 + 3*0,053 = 1,8 (мОм)
r 0∑min = 1,8 + 0,25 + 3,6 + 0,012 + 5= 10,7 (мОм)
r0∑max = 1,8 + 0,25 + 3,6 + 0,012 =5,7 (мОм)
x0∑ = 8,62 + 0,1 + 1,8 = 10,52 (мОм)
Задача III – 3.
Определить пиковый ток группы из 6 ЭД со следующими параметрами:
№ ЭД |
Рном, кВт |
tg φ |
η |
Ки, а |
Кn |
1, 2, 3 |
10 |
0,75 |
0,82 |
0,15 |
6,5 |
4, 5 |
12 |
0,75 |
0,82 |
0,2 |
2,5 |
6 |
8 |
0,68 |
0,85 |
0,2 |
2,5 |
Решение:
Рсм: 1, 2, 3: Рсм = Рном * Ки = 30*0,15 = 4,5 (кВт)
4, 5: Рсм = 24*0,2 = 4,8 (кВт) 6: Рсм = 8*0,2 = 1,6 (кВт)
Qсм: 1, 2, 3: Qсм = Рсм * tg φ = 4,5*0,75 = 3,4 (квар)
4, 5: Qсм = 4,8*0,75 =3,6 (квар) 6: Qсм = 1,6*0,68 = 1,09 (квар)
m=
Ки |
> 0,2 |
≤ 0,2 |
|
||
nэф |
≤ 10 |
>10 |
≤ 100 |
>100 |
|
Кmp |
1,1 |
1,0 |
1,1 |
1,0 |
По таблице по nэф и Ки определяется Кma:
Кma = 2,24(nэф = 6, Ки=1,8) Кmp = 1,1(nэф <100, Ки<0,2)
Pp = Kma * Qсм = 2,24*10,9 = 24,42 (кВт)
Qp = Kmp * Qсм = 1,1 * 8,09 = 8,9 (квар)
Sp
=
Jp
=
Jном.max.
=
Jпуск.max. = Кn * Jном.max. =6,5 * 55,7 = 361,74 (А)
Jпик = Jпуск + Jp – Kи* Jном.max. =361,74+39,6 – 0,15*55,7 = 393 (А).
Задача III – 4.
|

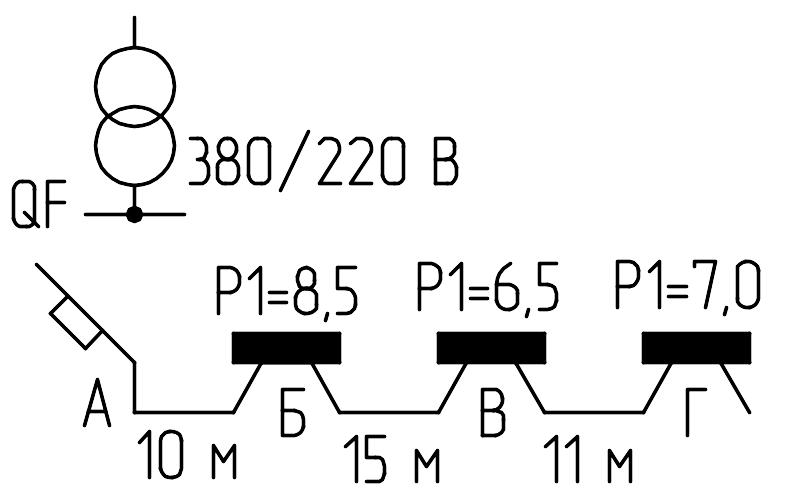

Произвести выбор сечения участка АБ линии рабочего эл. освещение цеха предприятия. Освещение выполнено люминесцентными лампами, которые питаются от трех ГЩО, расстояния и мощности светильников с учетом потерь в ПРА приведены на рисунке, cos φ = 0,95, сеть выполнена 4-проводной, в трубах. Принять допустимую потерю напряжения на участке А-Г равной 2,5%.
|
Решение: сеть выполнена 4-проводной, материал проводника алюминий. Сечение проводника на участке сети АБ определяется по формуле:
F
=
Где М = Рℓ - момент участка сети,
С
– коэфф., зависящий от системы и рода
тока, напряжения сети и материала
проводника. С = 44.
Uдоп
= 2,5% - допустимая потеря напряжения.
Мвг = 7,0*11 = 77 (кВт*м)
Мбв = Мвг + (Р2 + Р3) ℓБВ = 77+(6,5+7,0)*15 = 279,5 (кВт*м)
МАБ = МВГ + МБВ +(Р1 + Р2 + Р3) ℓАБ = 77+279,5+(8,5+6,5+7,0)*10= 576,5 (кВт*м)
FАБ
=
≈ 6 (мм2)
