18. Основные критерии гидродинамического подобия( Fr, Re, Eu, Ho, m).

1)Критерий Фруда f=mg

K1=(mgl)/(m )=gl/

1/K1=F2= /gl

-скорость потока или частицы м/с

l-определяющий ниленейный размер м

g-ускорение свободного падения м/с2

Критерий Фруда характеризует подобия процессов идущих под действием силы тяжести и сил энерции.

2)Критерий Re

В случае движения вязкой жидкости в потоке возникает силы трения которые по закону Н. равны:

Критерий Рейнольдса определяет соотношение между силами энерциии силами трения в движении жидкости его величина характеризует это соотношение в под. Системе.

3) Критерий Эйлера при описании движения потока под действием разности давлений, между 2мя некоторыми точками силу, в критер. Ne заключают силой гидр. Давления

Действуют на пложадку l2

K3=Eu= /

Является определяемым из за Р, характеризует соотношение сил давления и сил энергии в подобных потоках.

4)Критерий гидродинамического подобия

Критерий гомохромности при описании неустойчивого движения жидкости. Характеризует соотношение между силой инерции и величиной которая учитывает влияние неустойчивого движения на скорость жидкости.

5)Критерий Маха для случайно установившегося движения сжимаемой жидкости газа. При большой скорости используется в качестве основного критерия Маха-М

19) Модифицированные и сложные критерии подобия (Reос, Reм, Ga, Ar, Ly).

Теория подобия позволяет заменить физические величины входящие в критерии подобия другими пропорциональными или идентичными например, при описании процессов гидромеханического равновесия неоднородных систем: ж-тв.тело(суспензия. Грязь)

Г-тв.тело( дымы. Топочные газы) г-ж(эмульсия)

Методом осождения часто используют модифицированные т.е. измененные критерии Рейнольдса характеризующий взаимодействие частицы и среды:

Ga-характеризует соотношение сил молекул трения и сил тяжести в подобных потоках. Если умножить критерий Галилео на симплекс плоскостей обеспечивающих взаимодействие за счёт подъемной силы и силы тяжести можно получить критерий Архимеда.

Ar-мера соотношения сил тяжести подъёмных сил и сил трения.

В тех случаях когда искомой величиной является определённый линецный размер d частицы, оседающей в покое жидкости или газа используется критерий Лященко

20) Движение жидкости через слои зернистых материалов и насадок. Удельная поверхность, свободный объём зернистого материала.

При движении жидкости ил газа через слои насадок поток одновременно обычно обозночает отдельные элементы, слои и движения внутри какой либо сложной формы. Для характеристики зерновых материалов используют:

1. Удельную поверхность(а)

2. Свободный объем(Vсв)

а-поверхность частиц зернистого материала вед V занят в этом материале.

Доля свободы V или Vсв или порозностью слоя называют отношение Vжид между частями к объекту занято этим - прозрачность, зависит от способа загрузки матриала, так при свободной засыпке сферичесхих частиц прозрачность слоя = 0,4, но порозность может меняться в зависимости от диаметра аппарата D и d-диаметра частиц

D/d<10 проявляеься пристеночный эффект увеличение прозрачности слоя у стенки по сравнению с центральной частью аппарата, это приводит к неравномерному распределению скоростей по сечению аппарата у стенки скорость мб значительно больше. Что приводит к простоку части потока без должного контакта с частицами зернового слоя.

При движении жидкости через слой зернистого материала или насадки турбулентность развивается при значении меньшем чем движение жидкости по прямым трубопроводам.

Re=50 при движении в насадке ламинарного режима.

При движении потока жидкости или газа через неподвижные слои зернистого материала основной адачей сводится к определению гидравлического сопротивления этих слоёв и определению оптимальных условий проведения процессов в аппаратах заполненных неподвижными слоями зернистого материала.

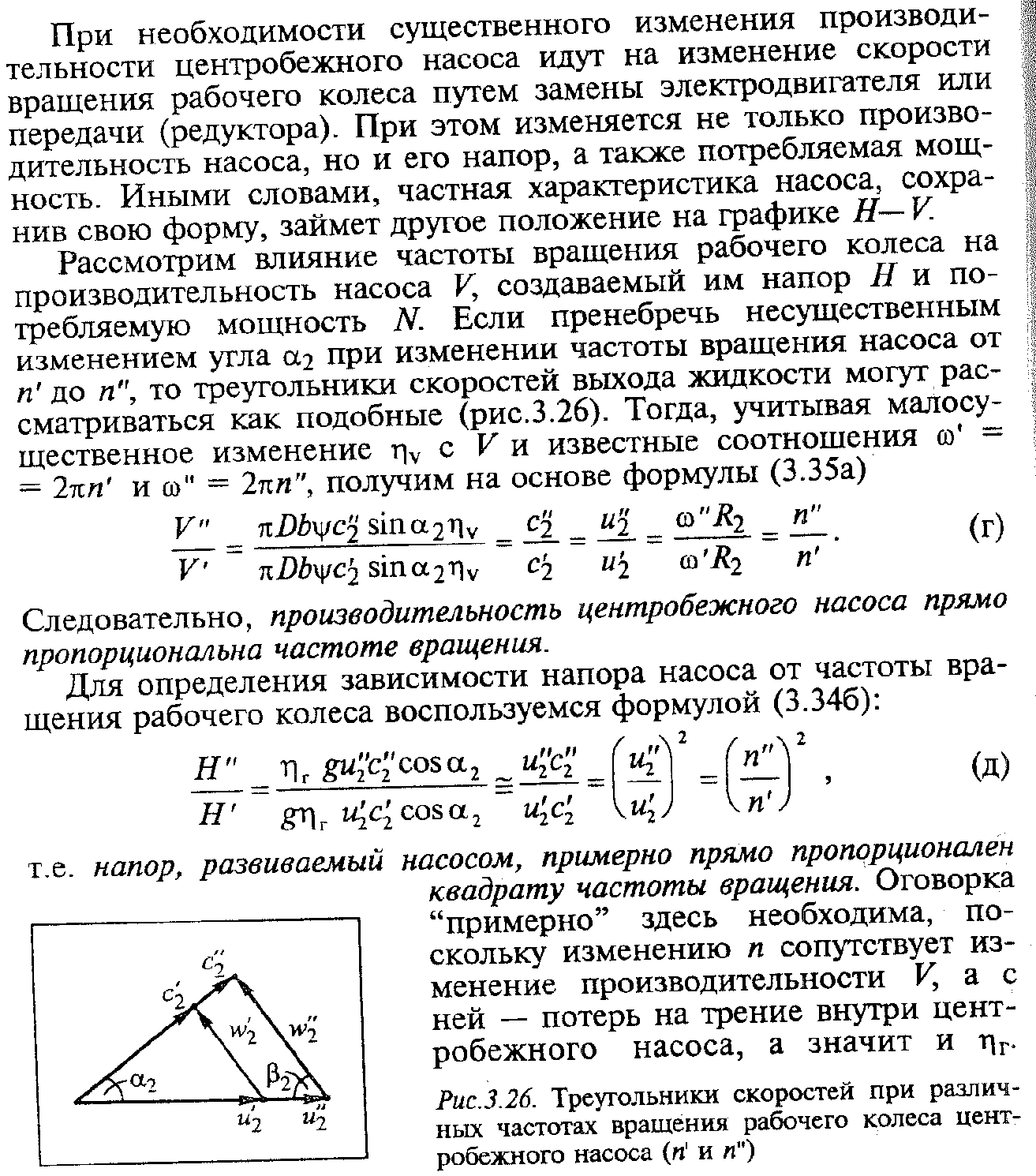

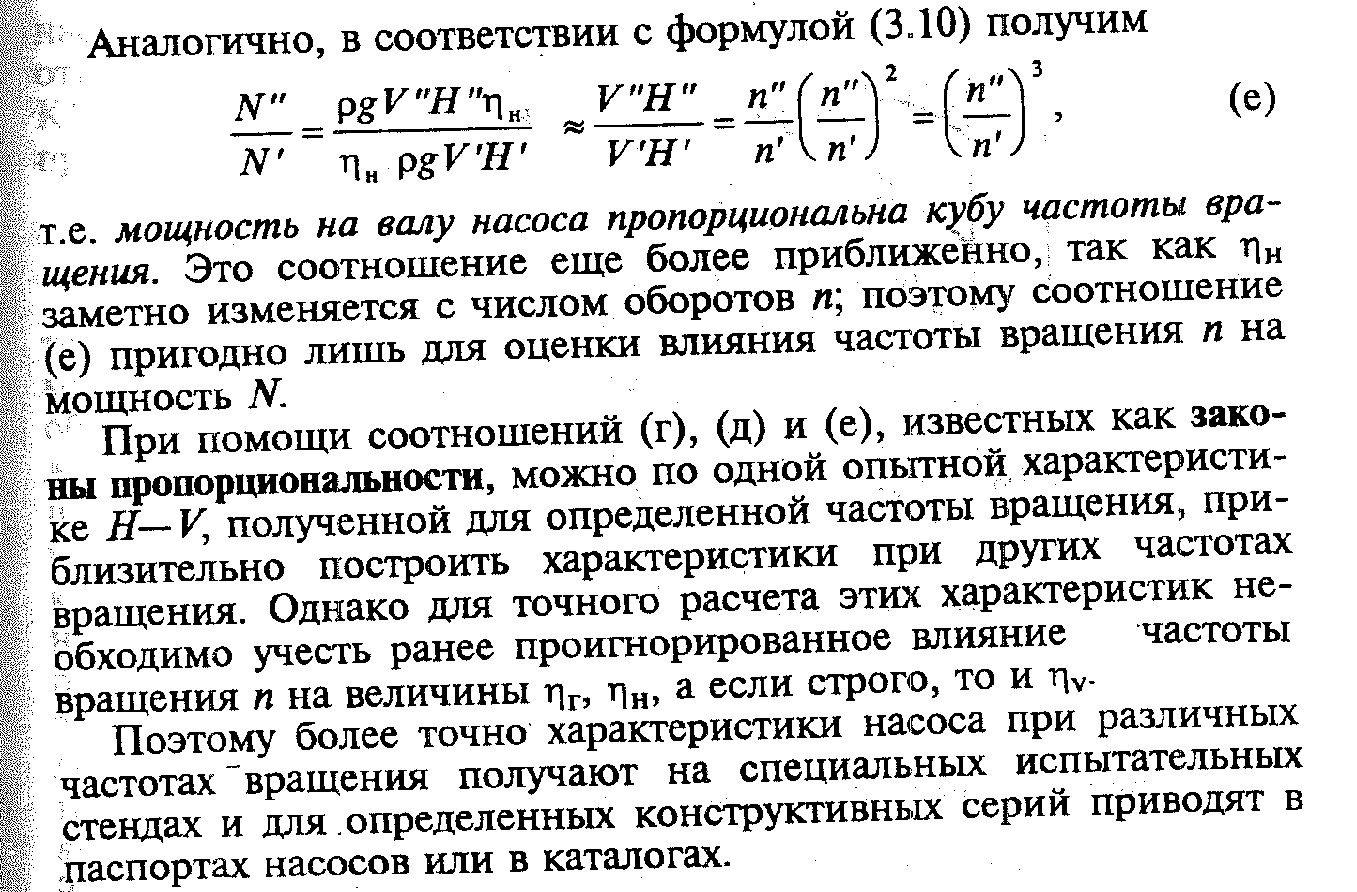

31. Законы пропорциональности.

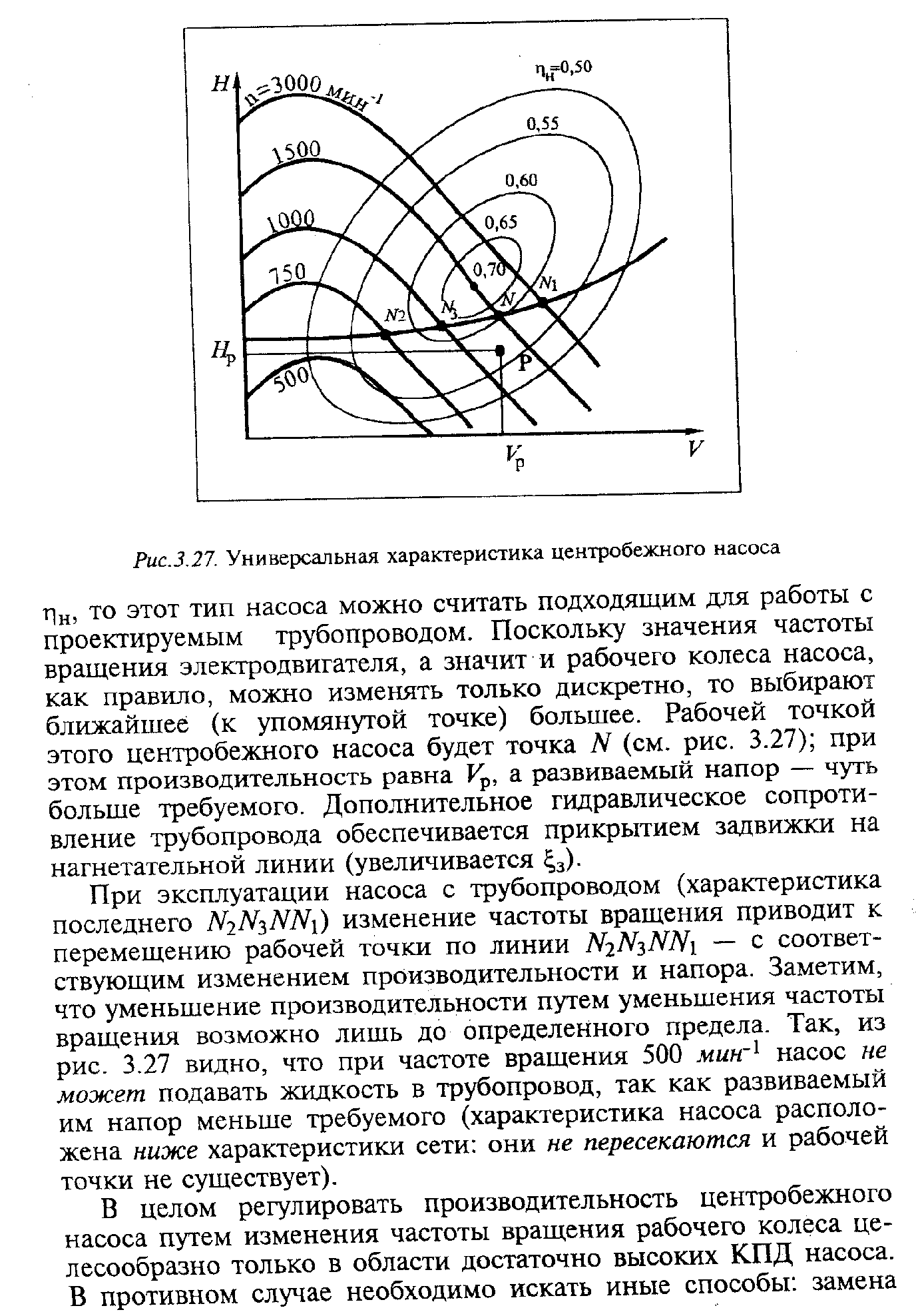

32. Универсальная характеристика центробежного насоса.

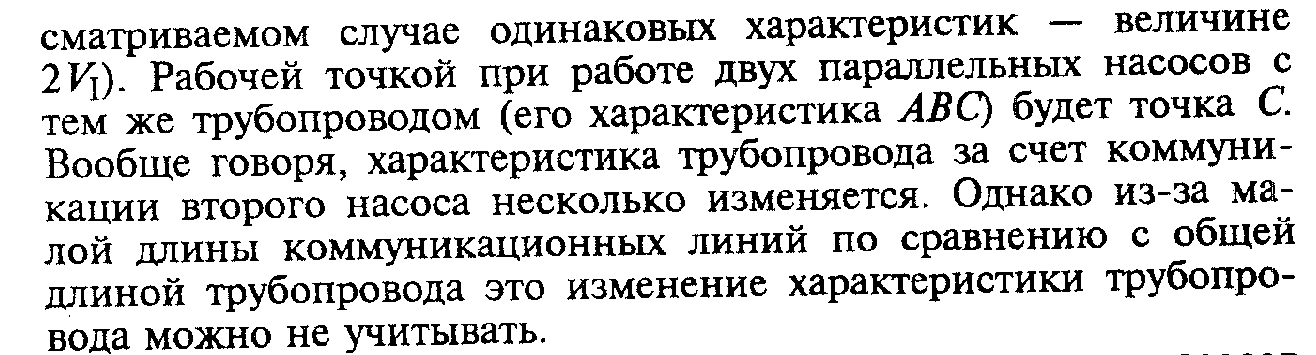

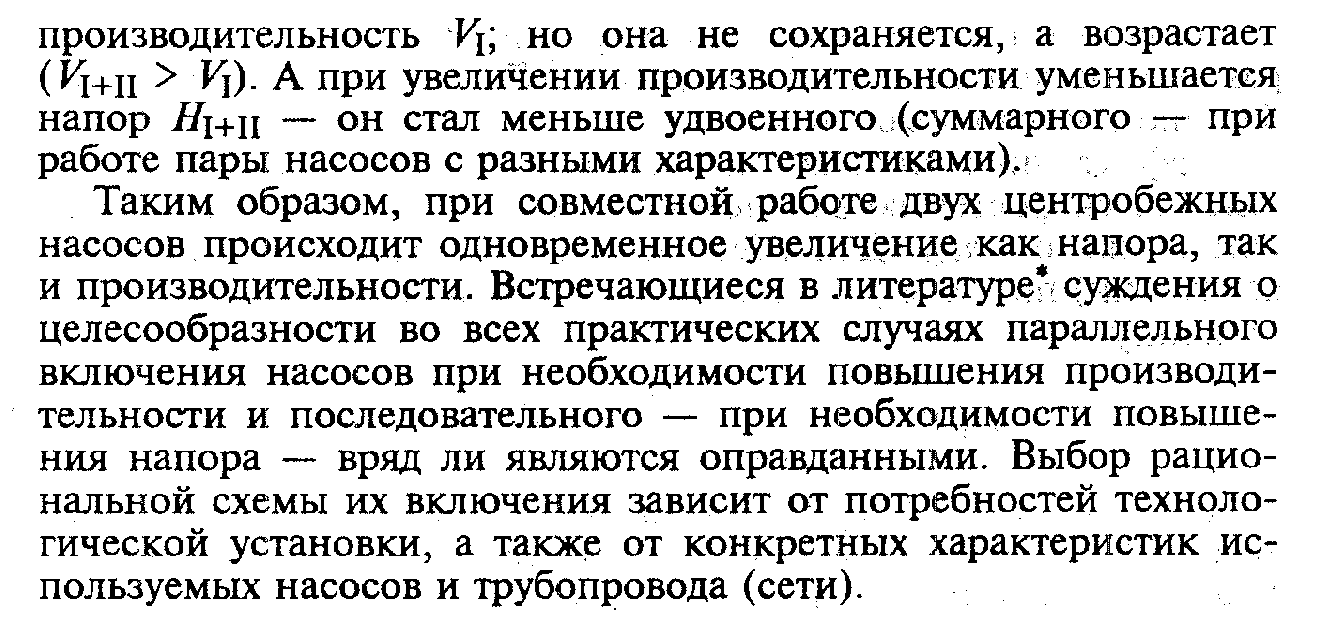

33. Параллельная и последовательная работа насосов.

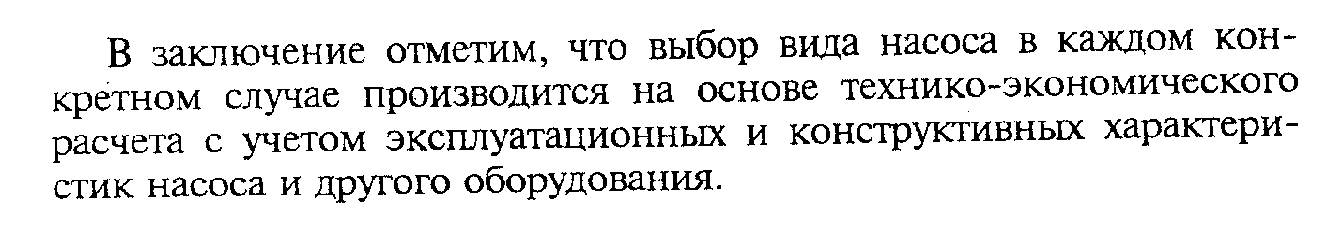

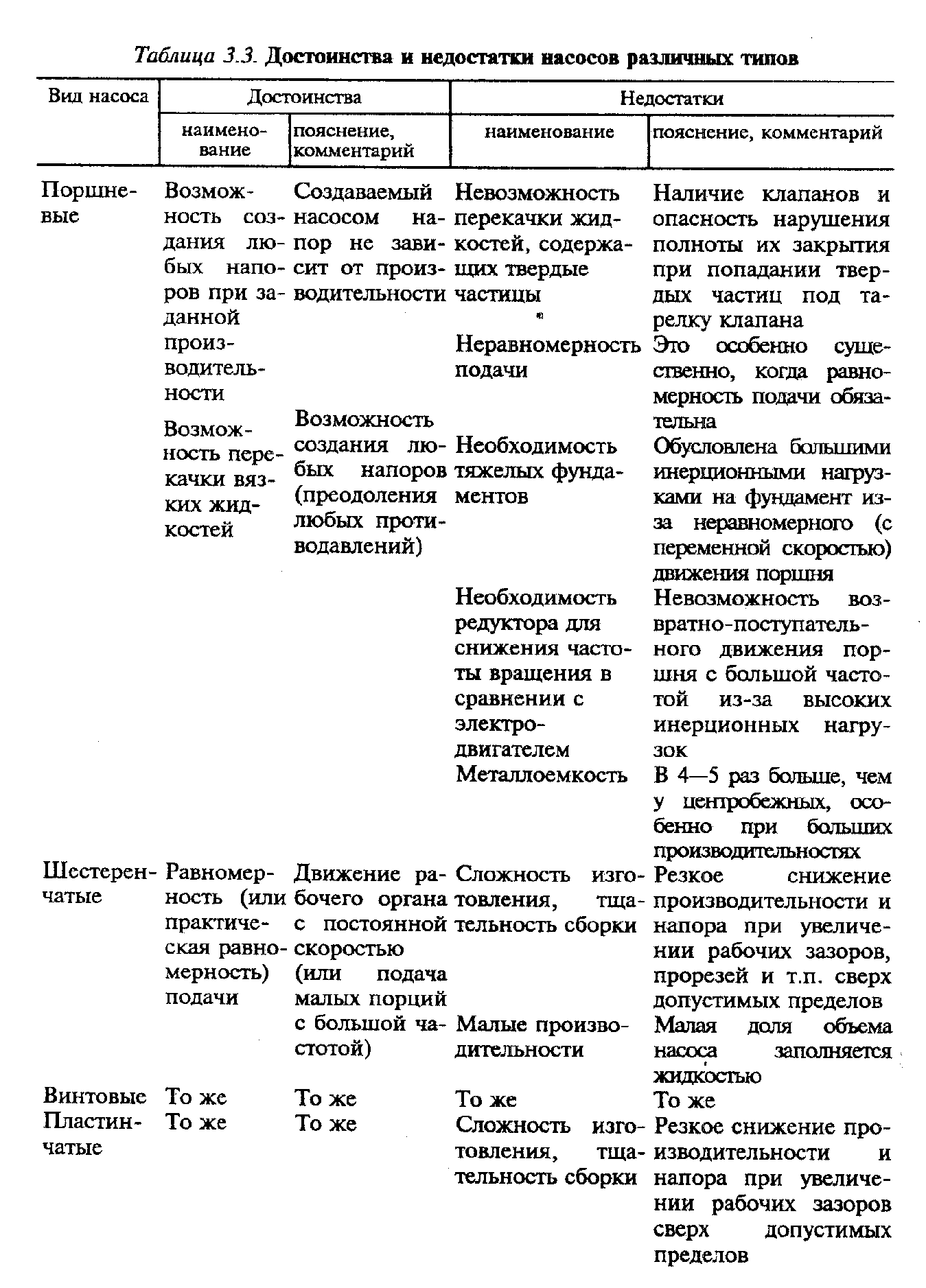

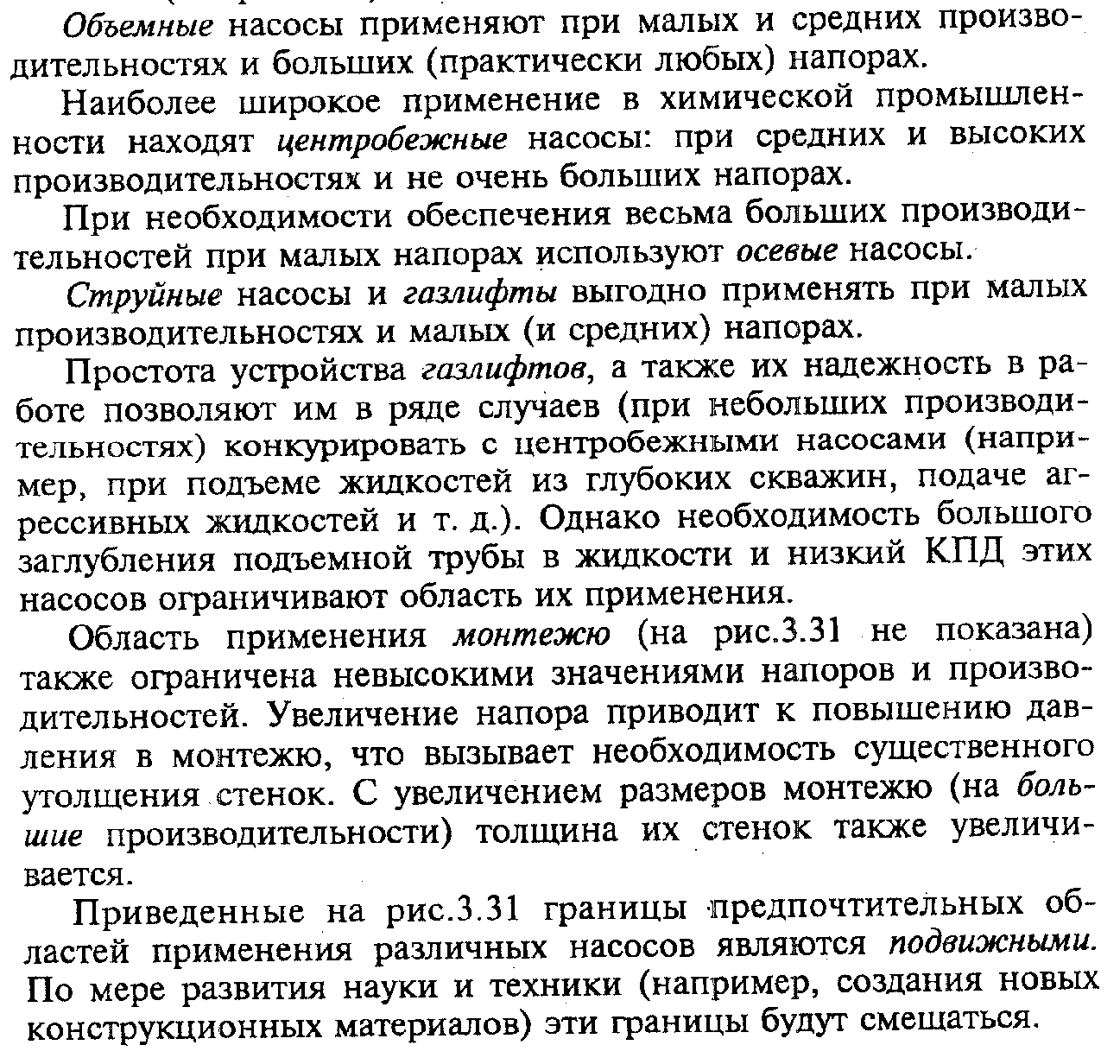

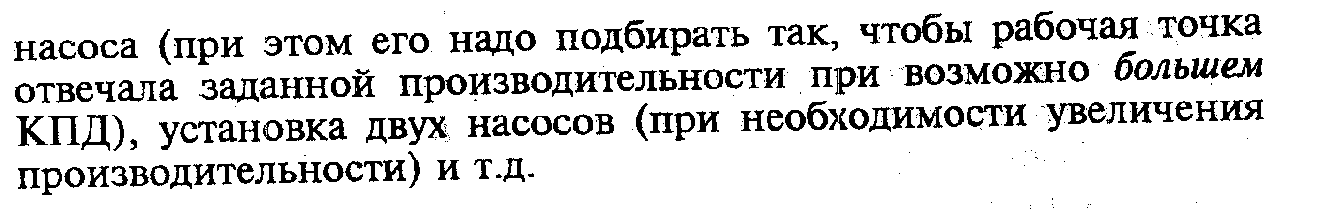

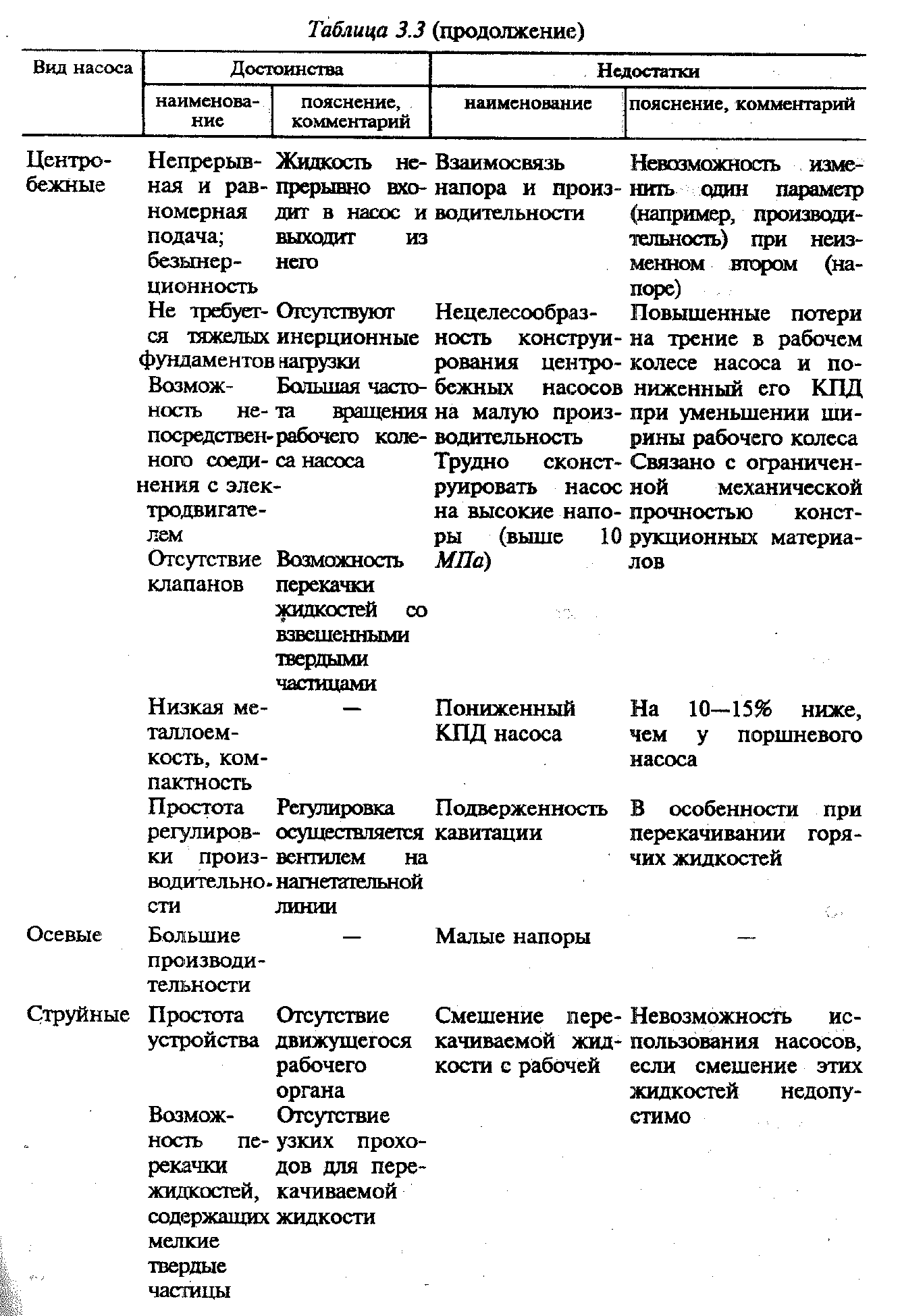

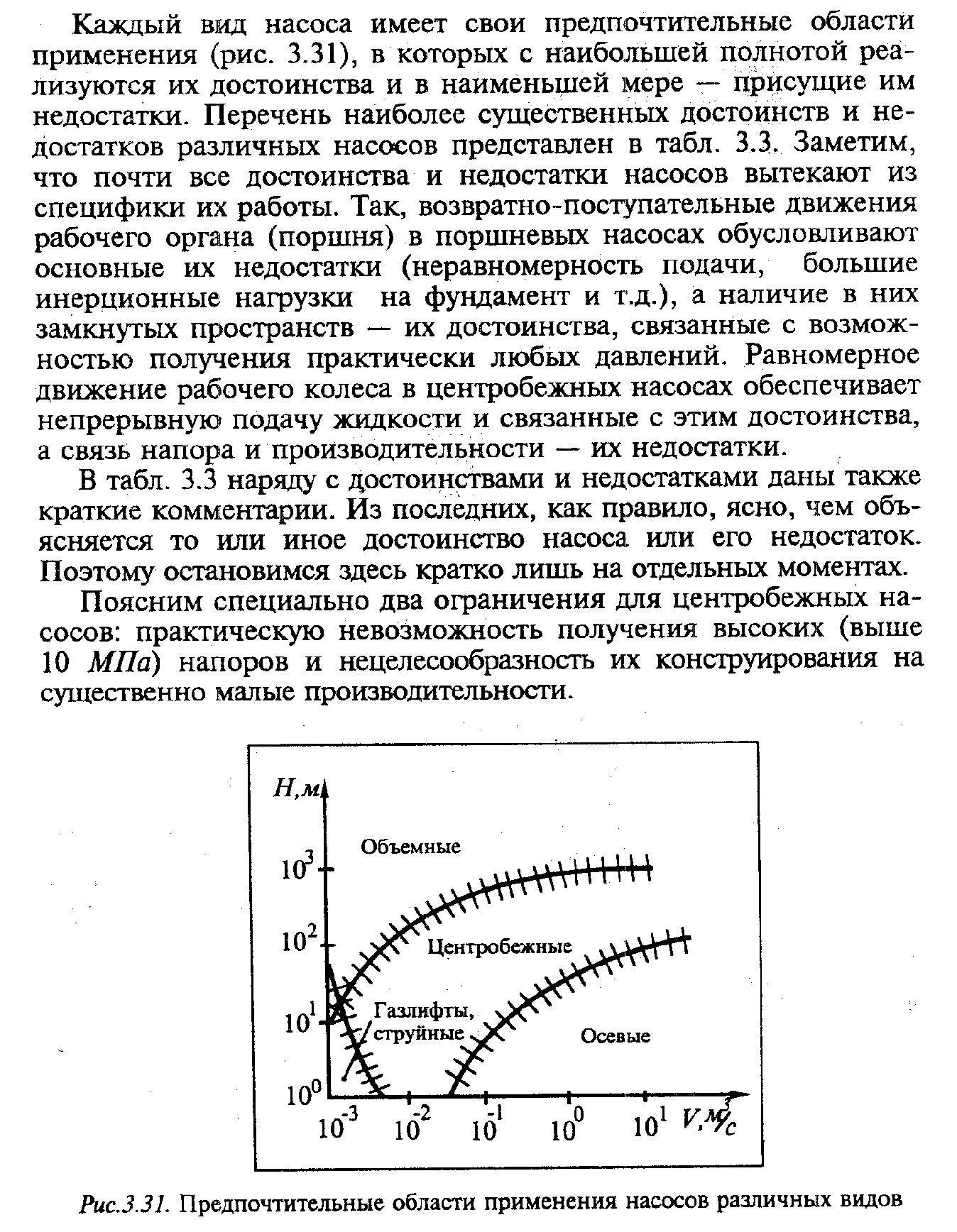

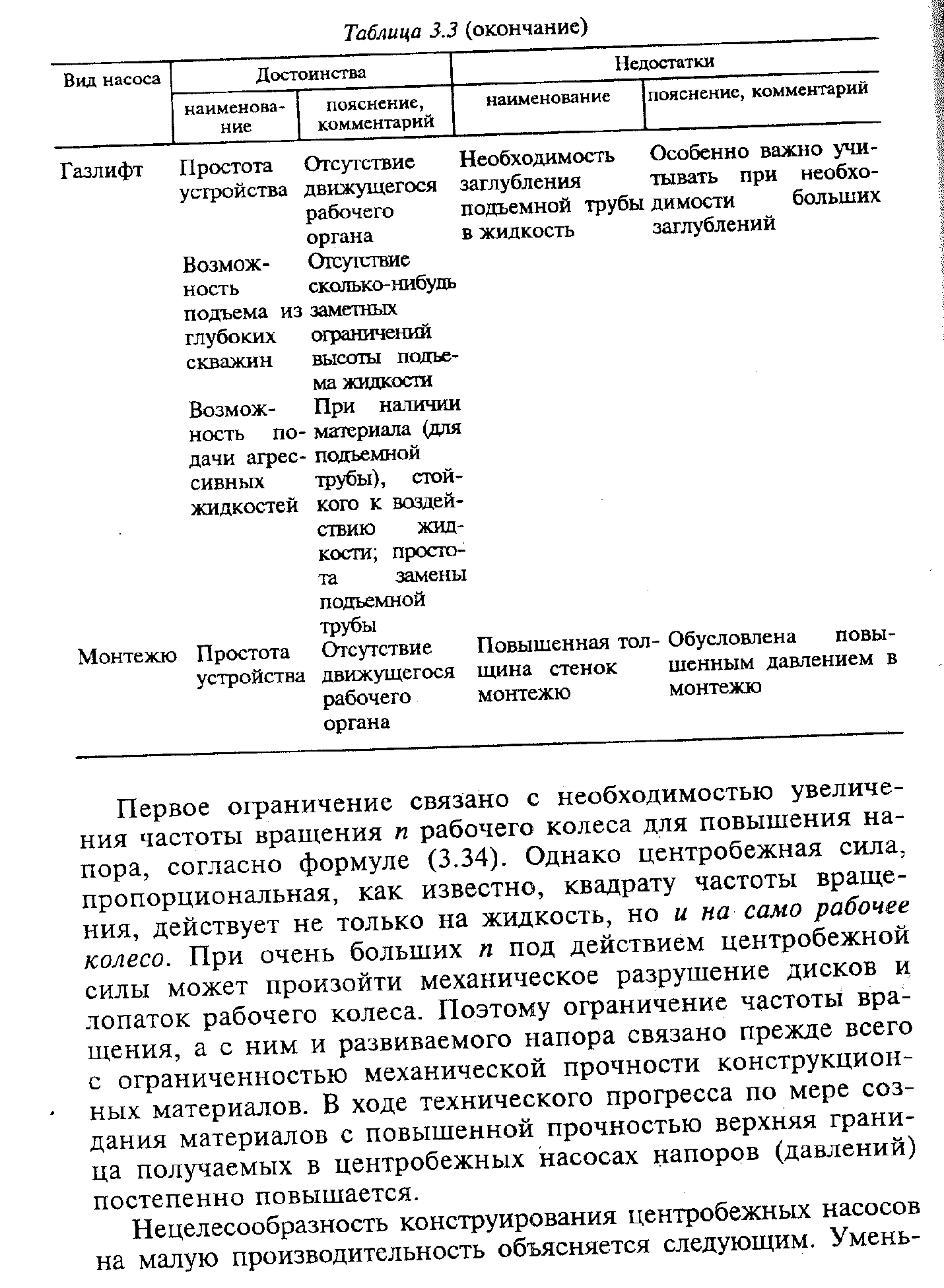

34. Достоинства и недостатки насосов различных типов. Области их применения.

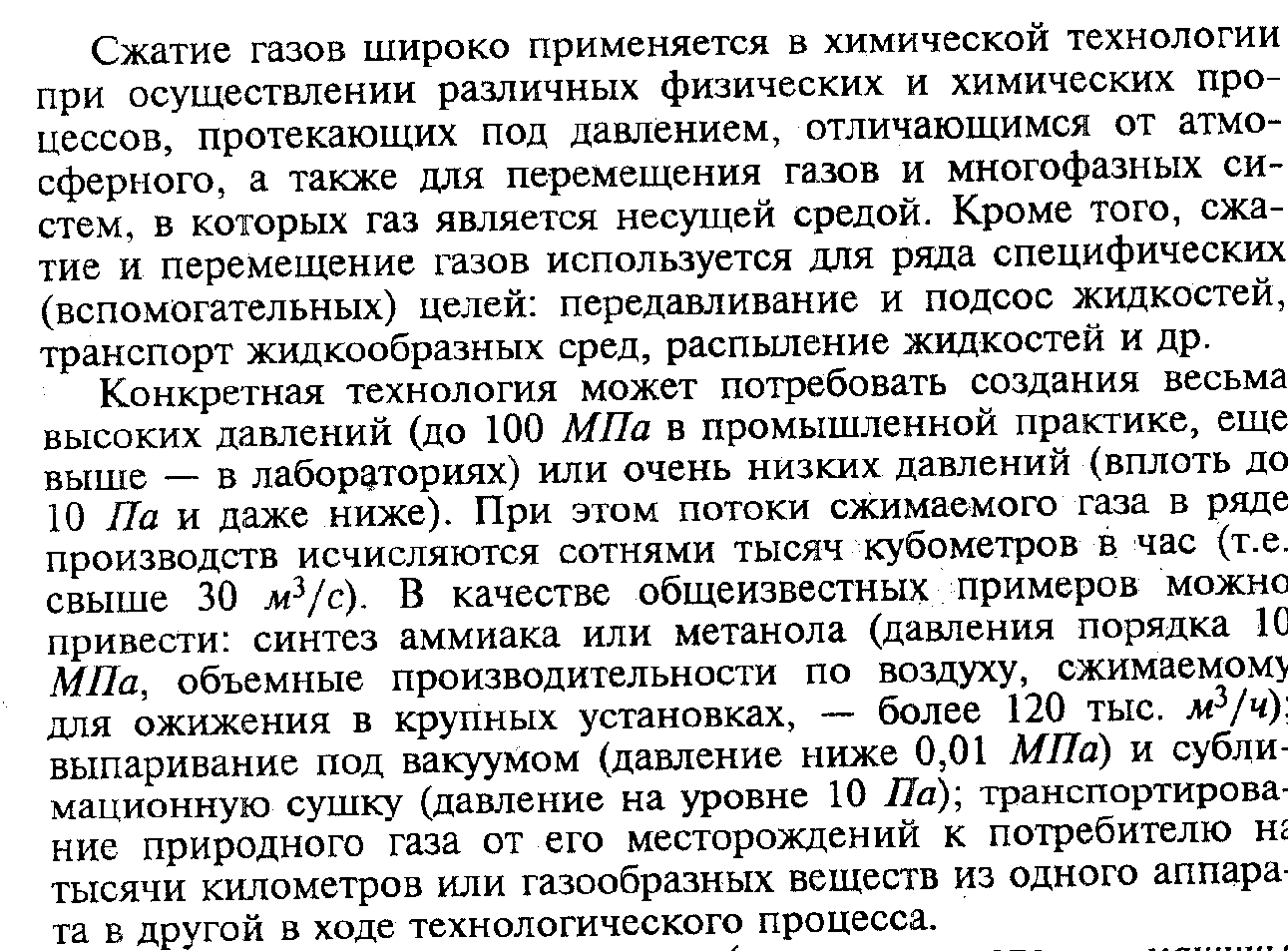

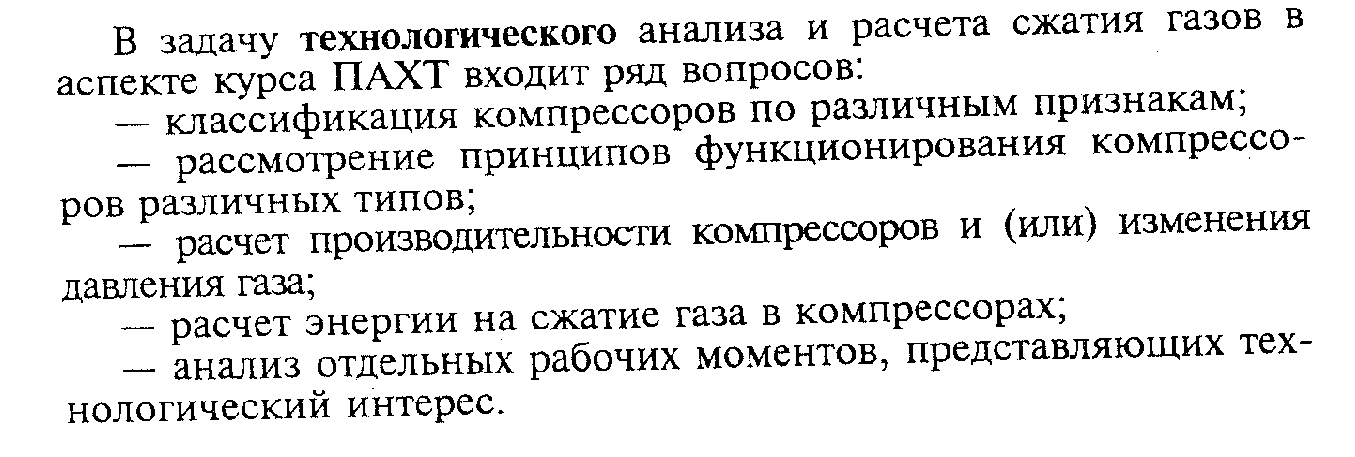

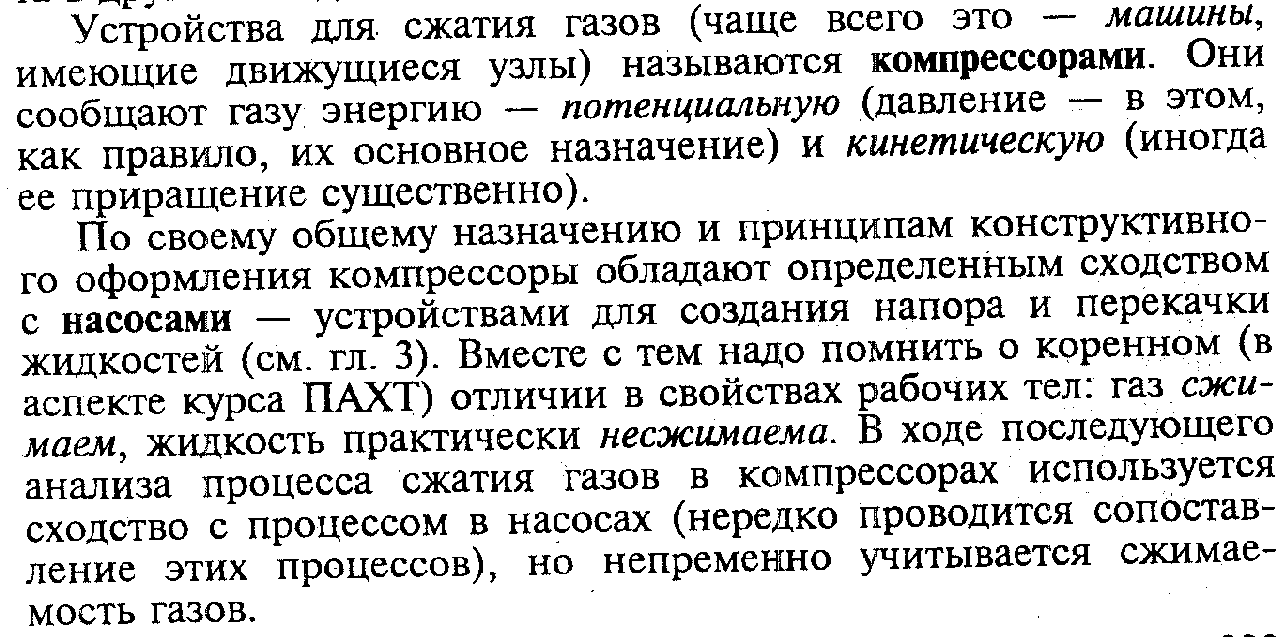

35. Сжигание газов. Общие понятия. Классификация компрессоров.

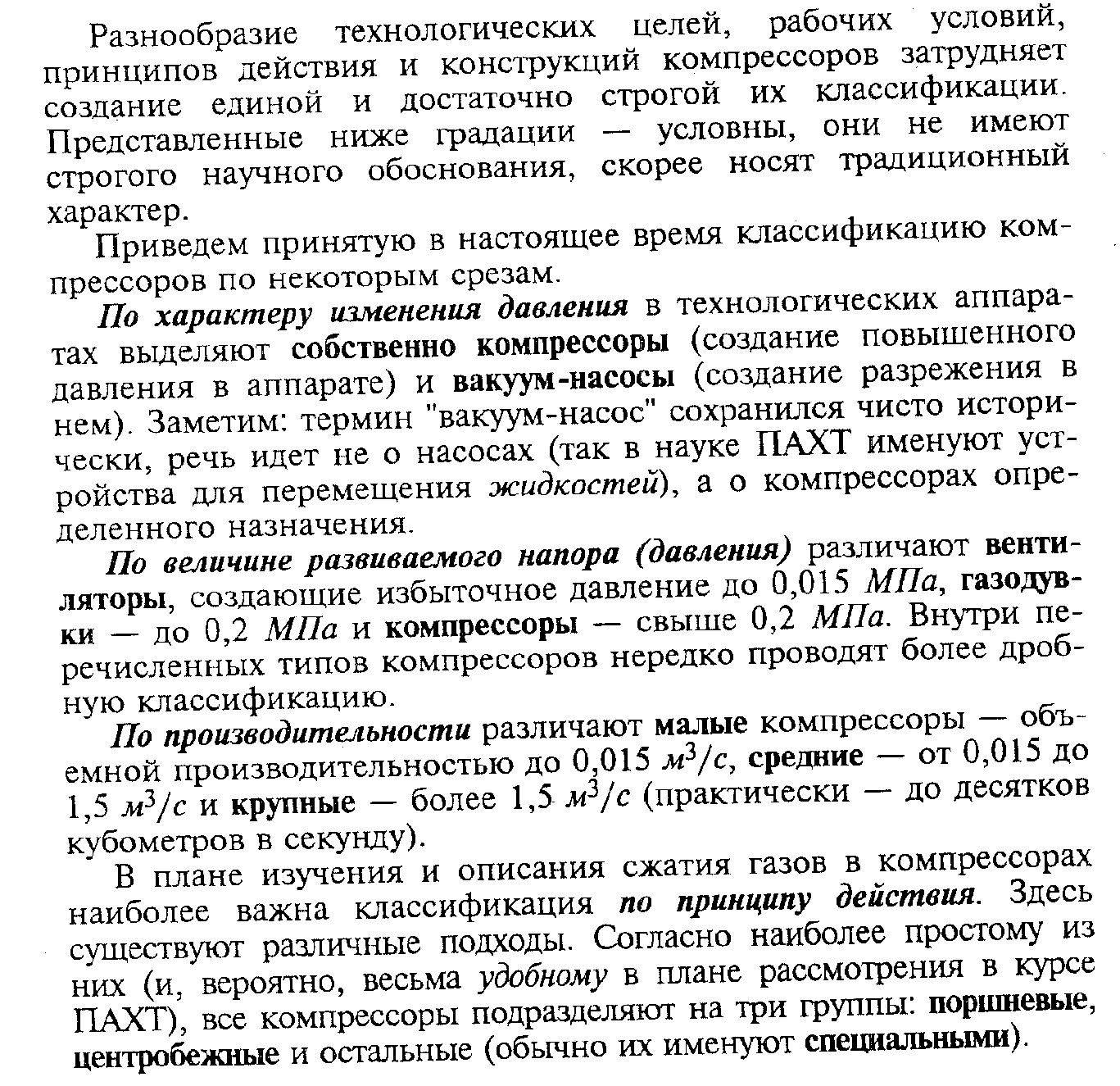

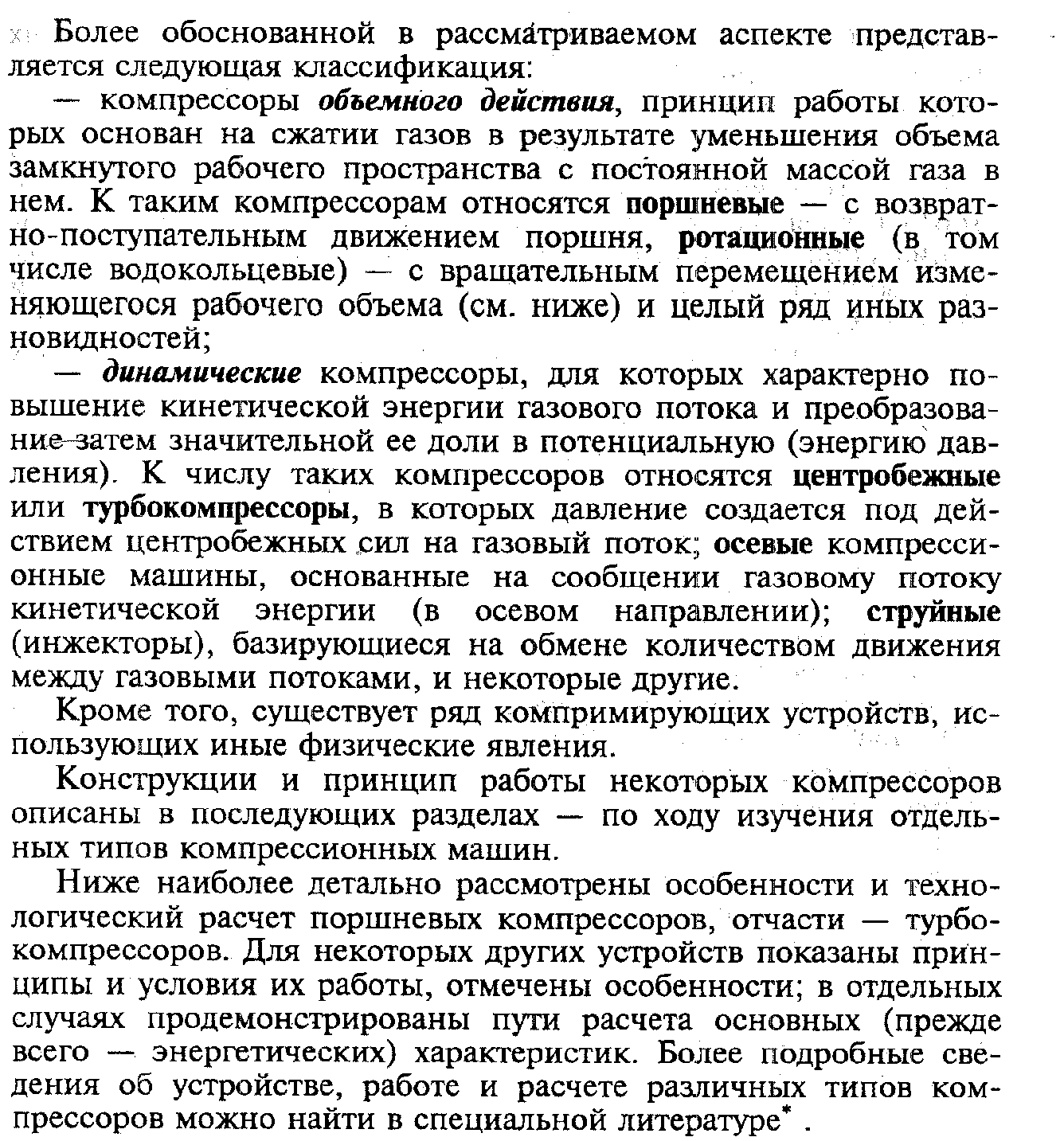

Классификация компрессоров.

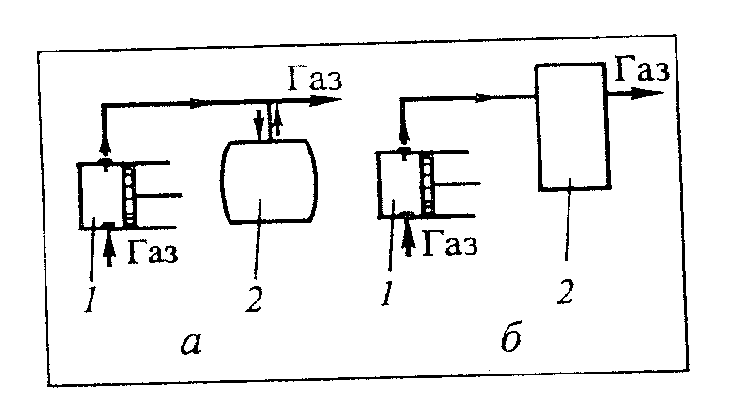

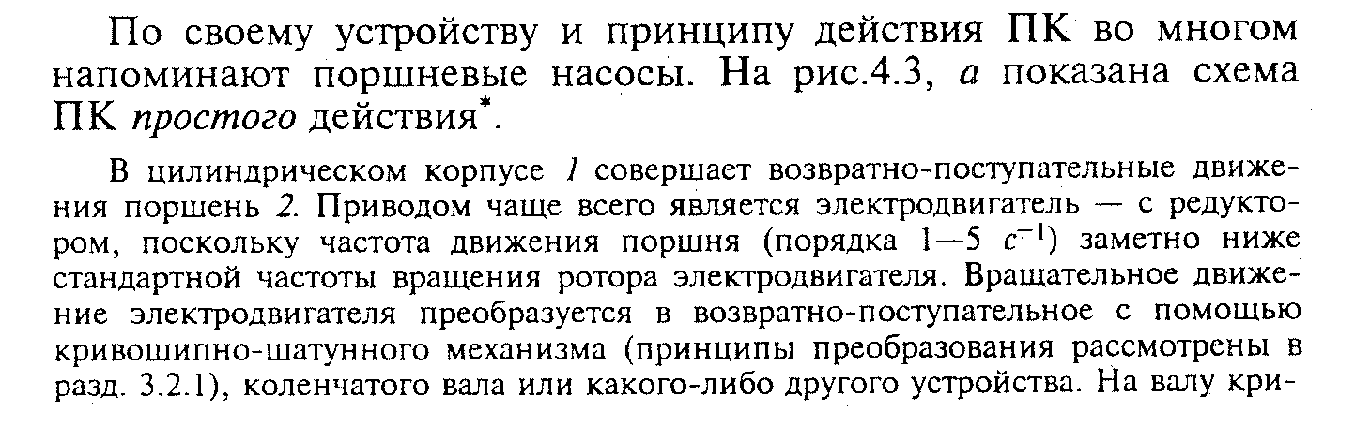

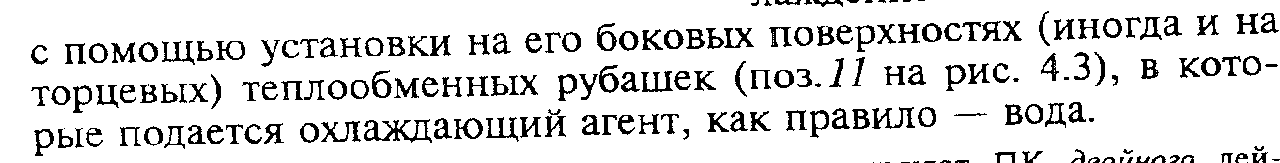

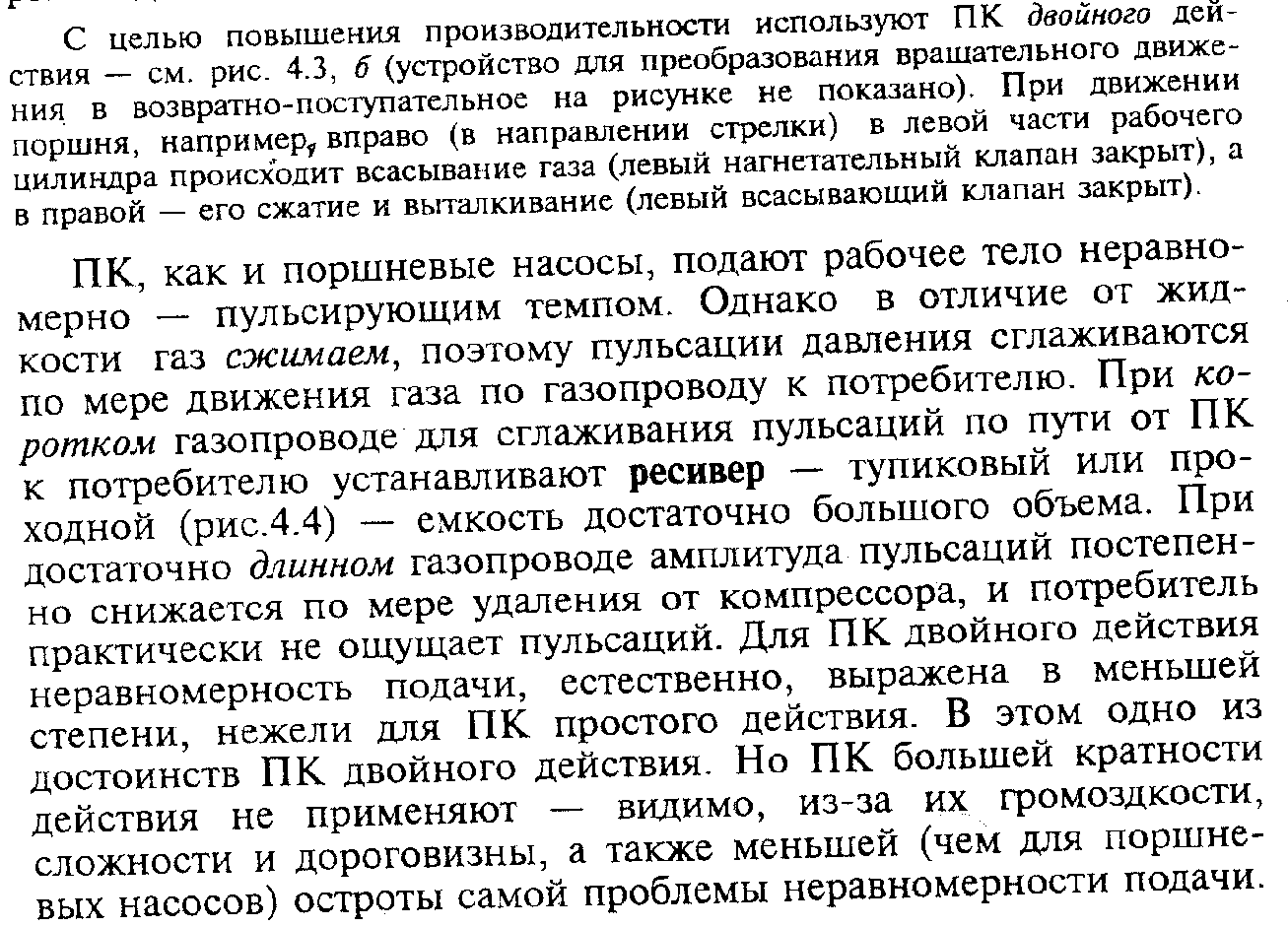

36. Устройство и работа поршневых компрессоров.

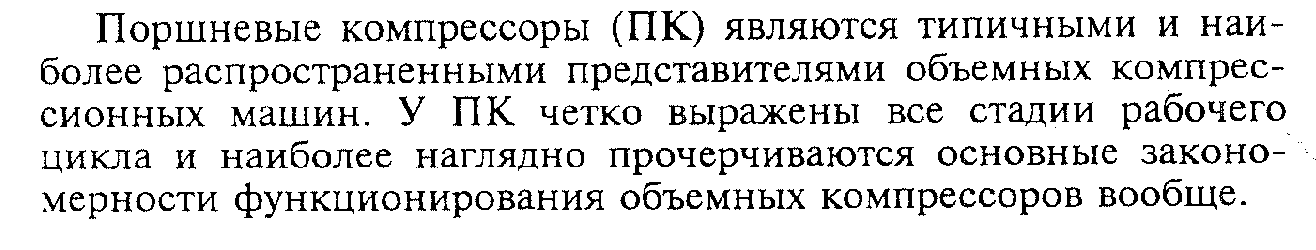

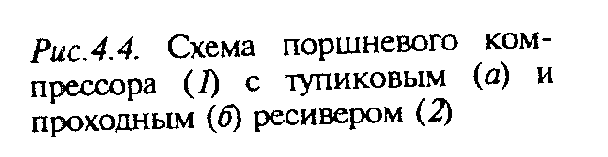

Поршневые компрессоры.

Устройство и работа

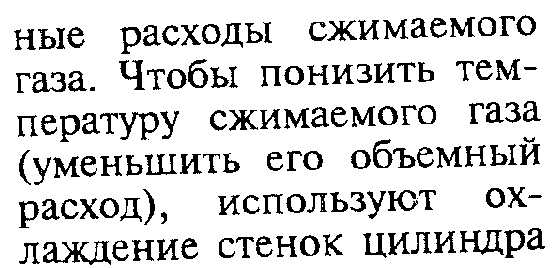

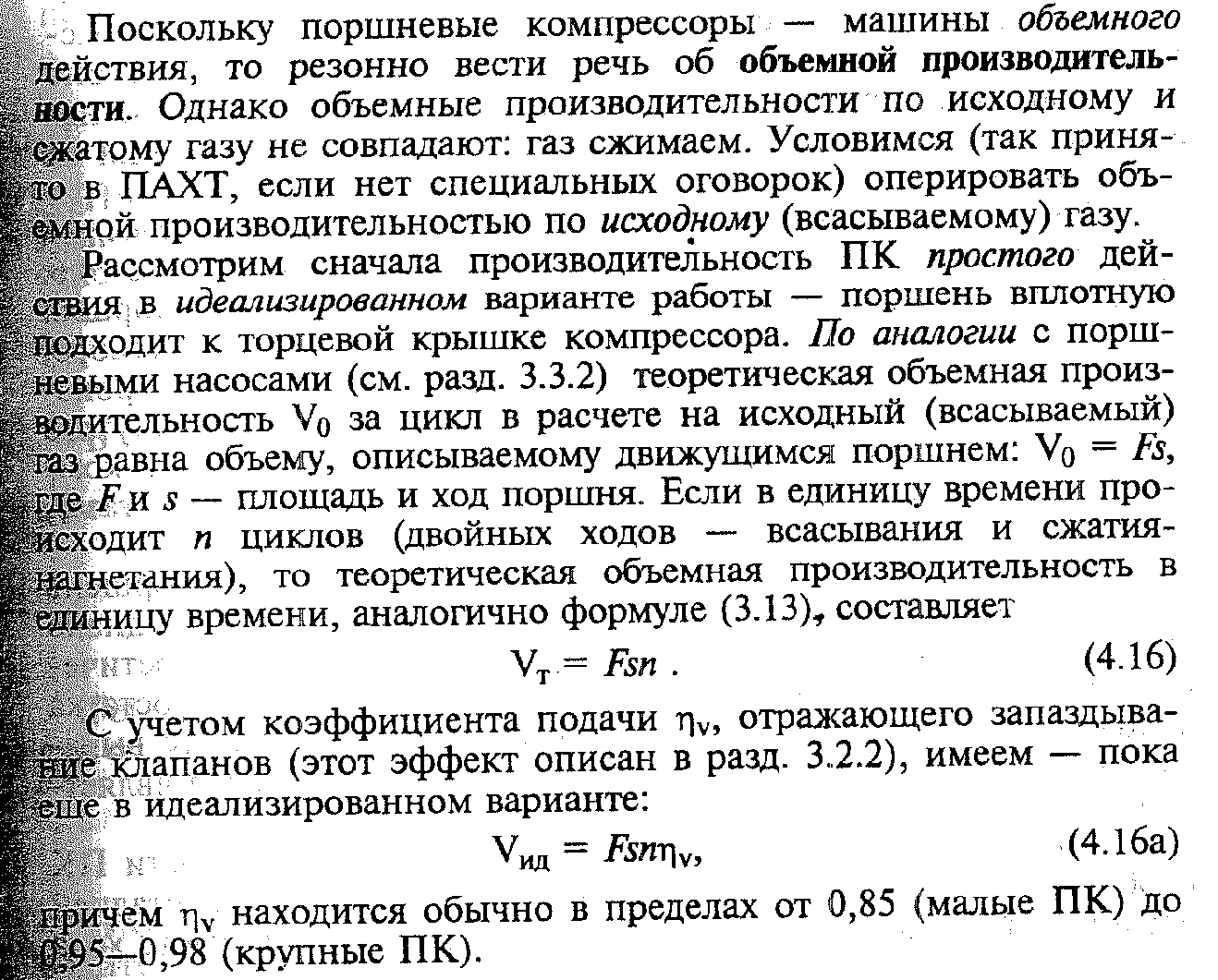

37. Производительность поршневого компрессора.

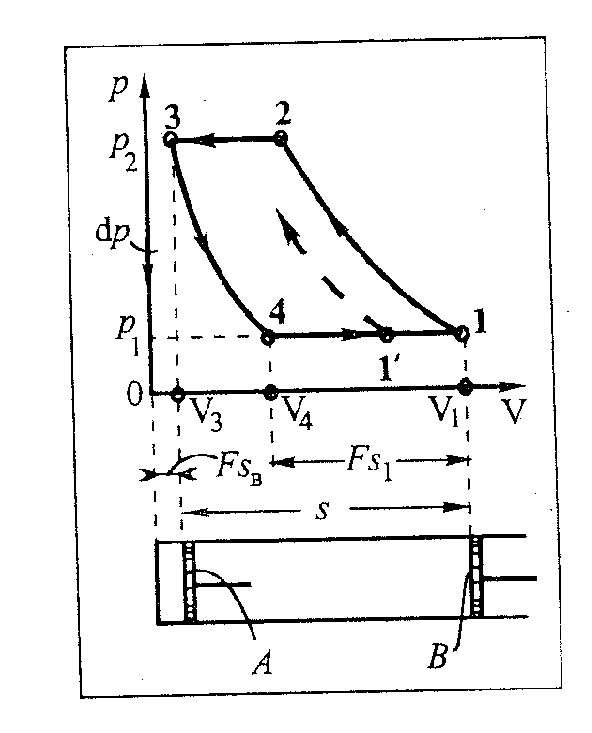

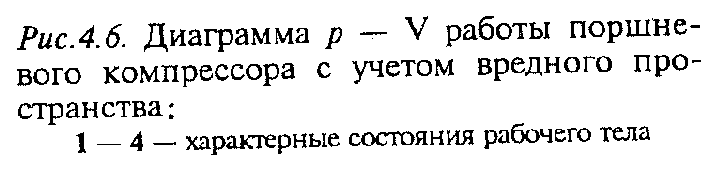

Диаграмма p-V

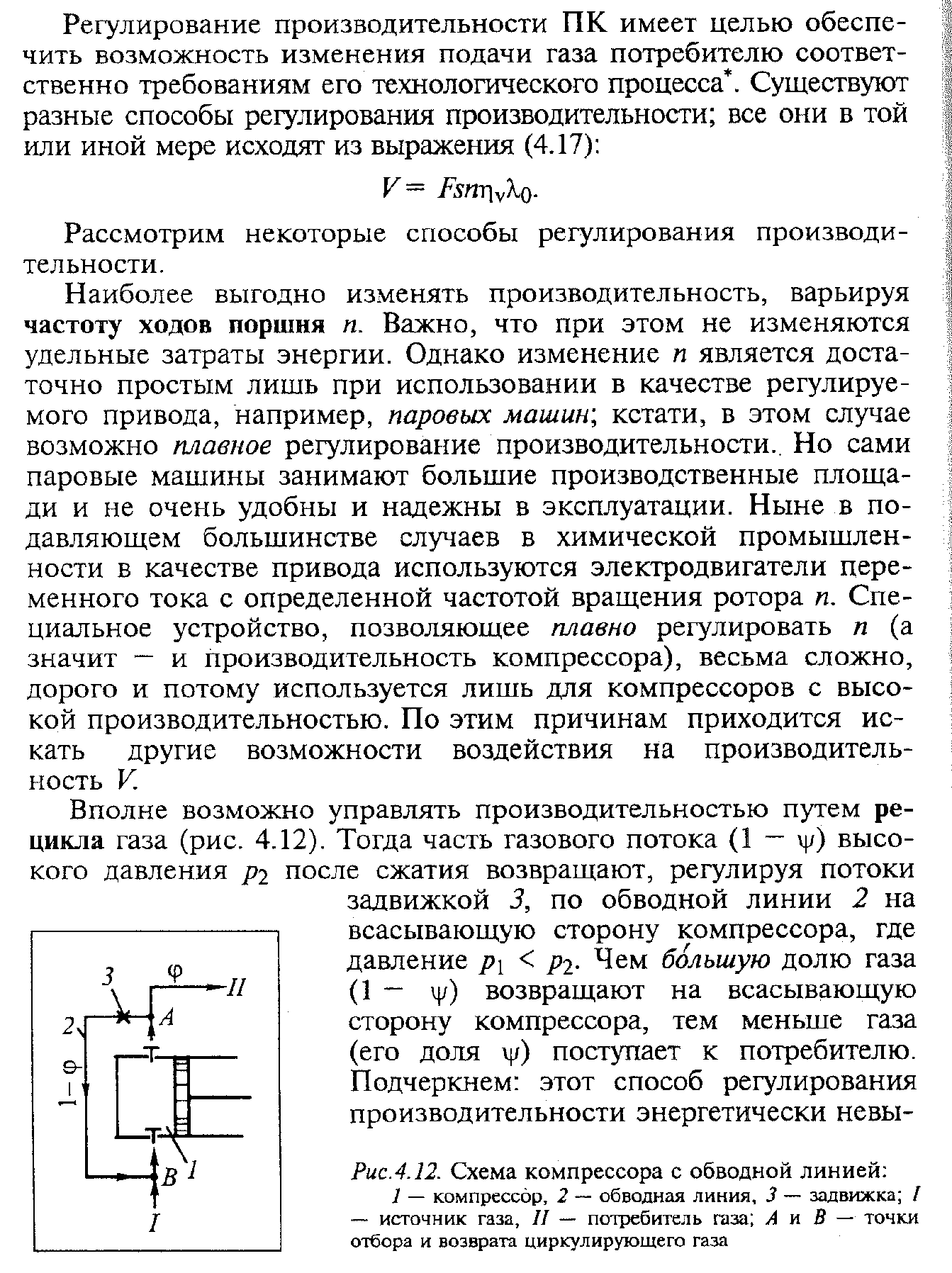

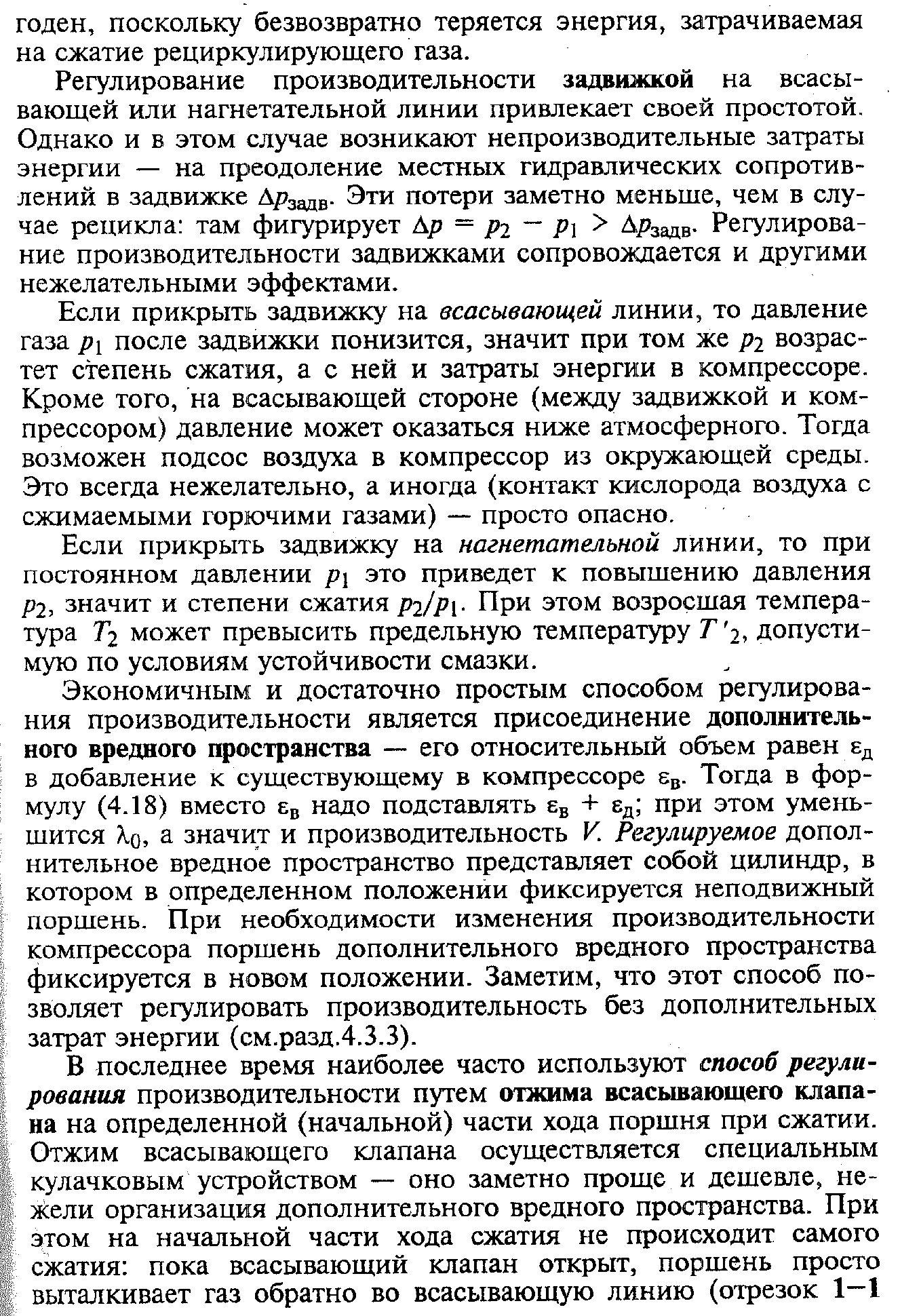

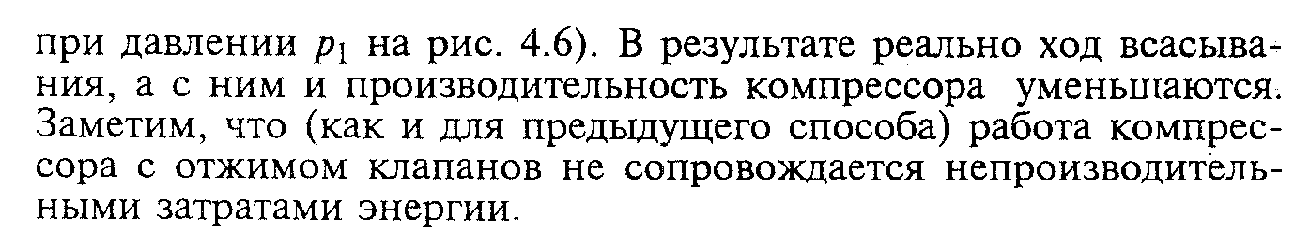

38.Регулирование производительности поршневых компрессоров.

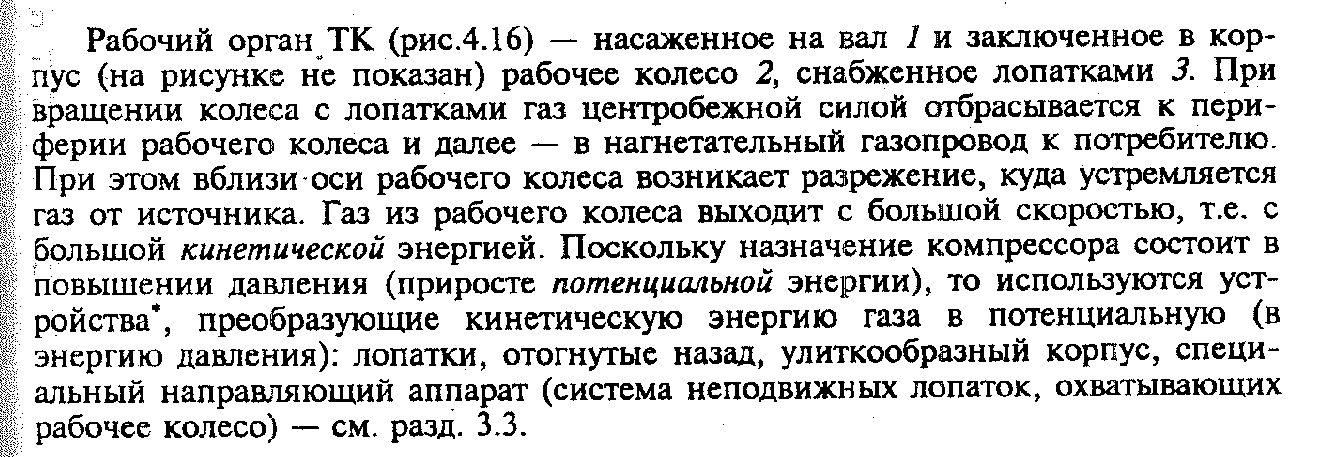

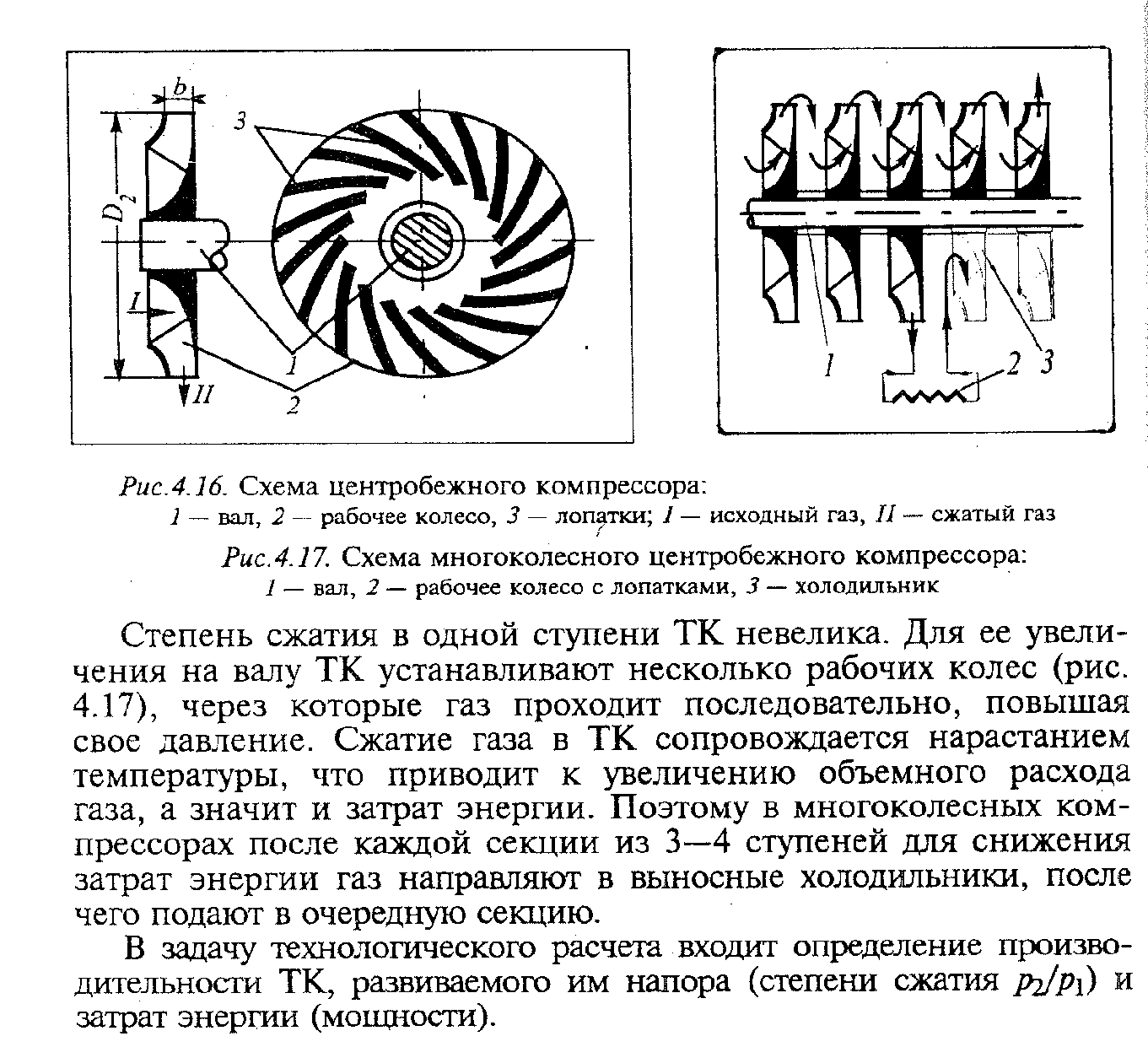

39.Устройство и принцип действия турбокомпрессоров.

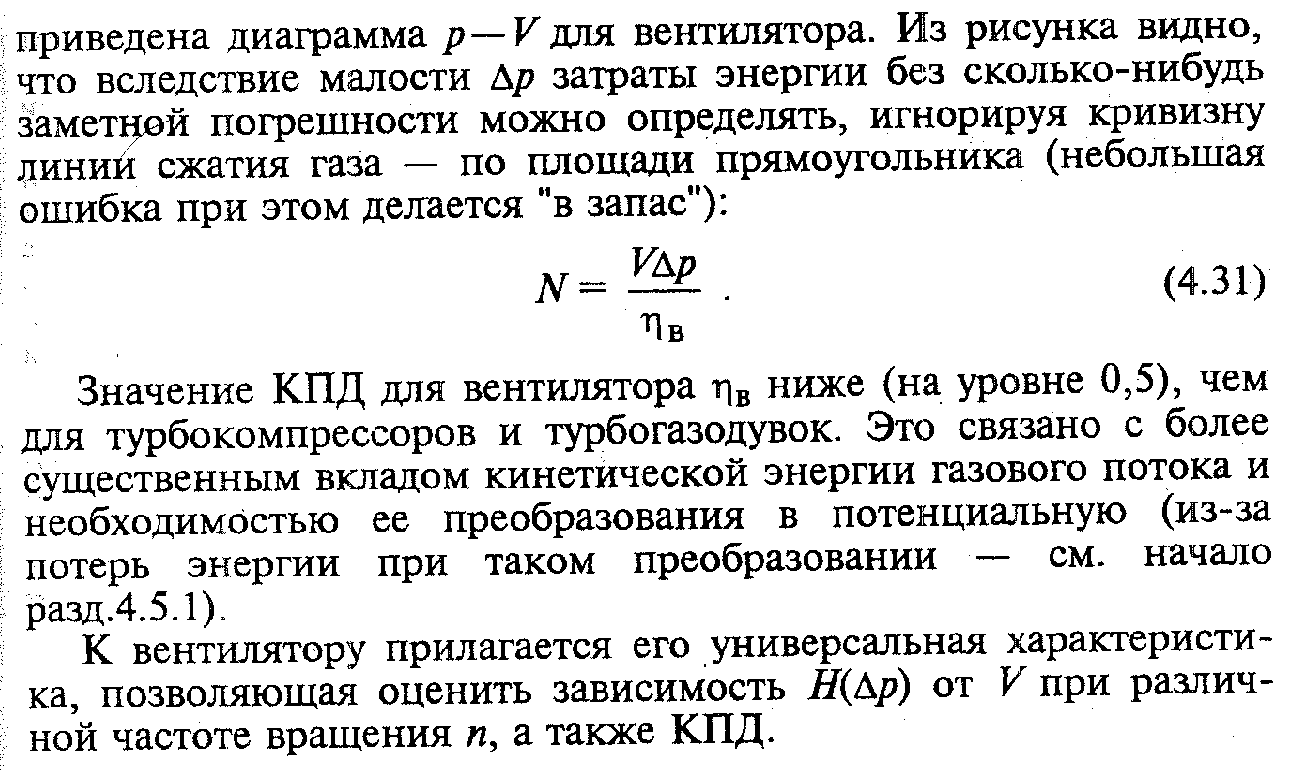

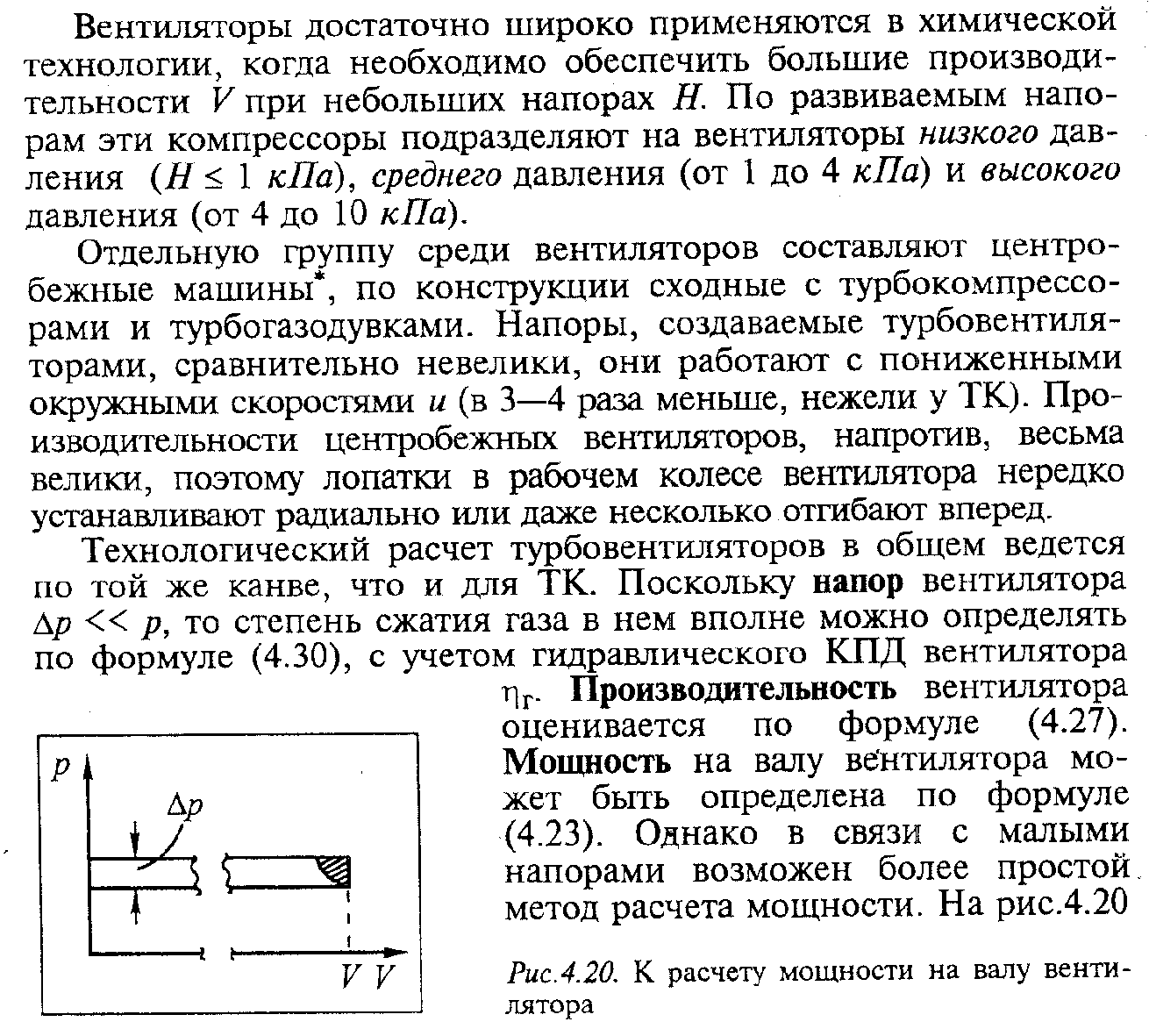

40. Центробежные вентиляторы.

41. Области применения компрессоров.

Достоинства поршневых компрессоров (ПК) состоят в воз­можности создания высоких степеней сжатия (до 1000) при не­ограниченном нижнем пределе производительности, а также в сравнительно высоком КПД. К недостаткам относятся гро­моздкость, высокие инерционные усилия вследствие возвратно- поступательного движения поршня, загрязнение сжимаемого газа смазкой, высокая стоимость.

Достоинства турбокомпрессоров (ТК) - компактность, рав- номерность подачи, высокий верхний предел производитель­ности (более 50 м^з/с), отсутствие загрязнения газа смазкой, воз­можность непосредственного присоединения к электродвигате­лю. Среди недостатков - пониженный КПД, ограниченный нижний предел производительности (около 1,5 м3/с). Таким образом, ПК применяются в случае высоких степеней сжатия при умеренной производительности, а ТК - при высо­ких производительностях и не очень высокой степени сжатия.
