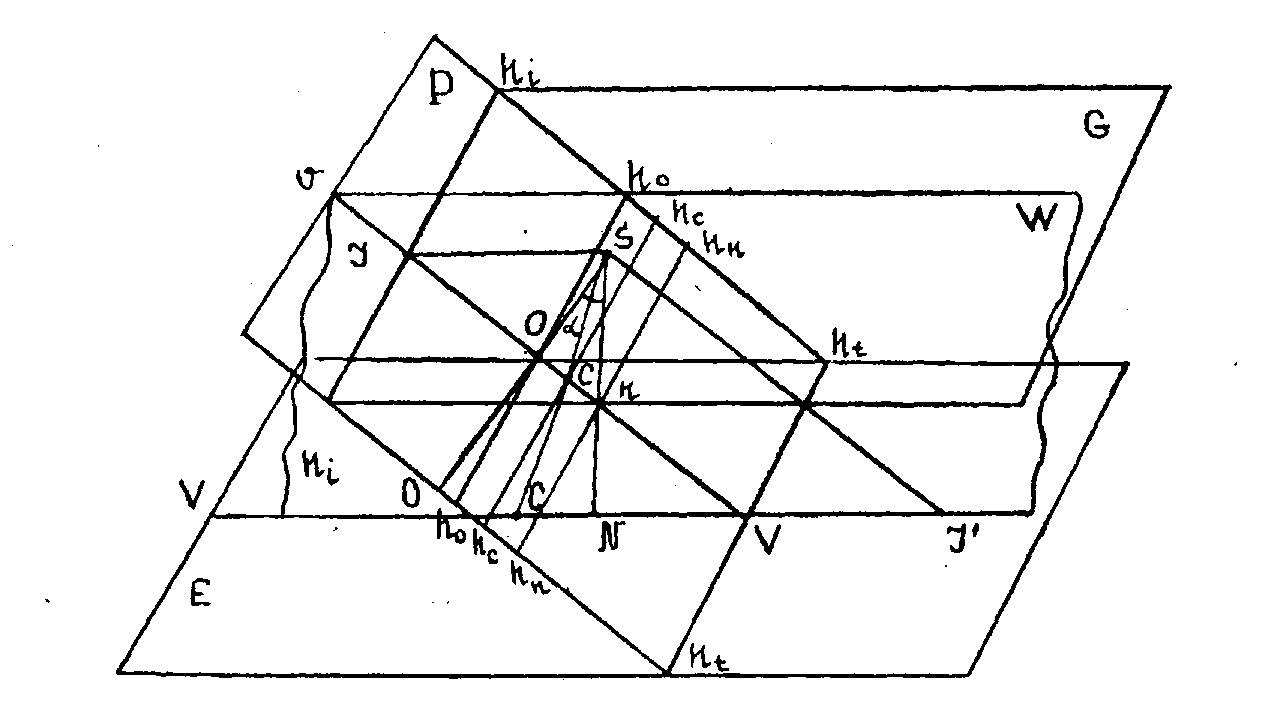

Основные элементы перспективы

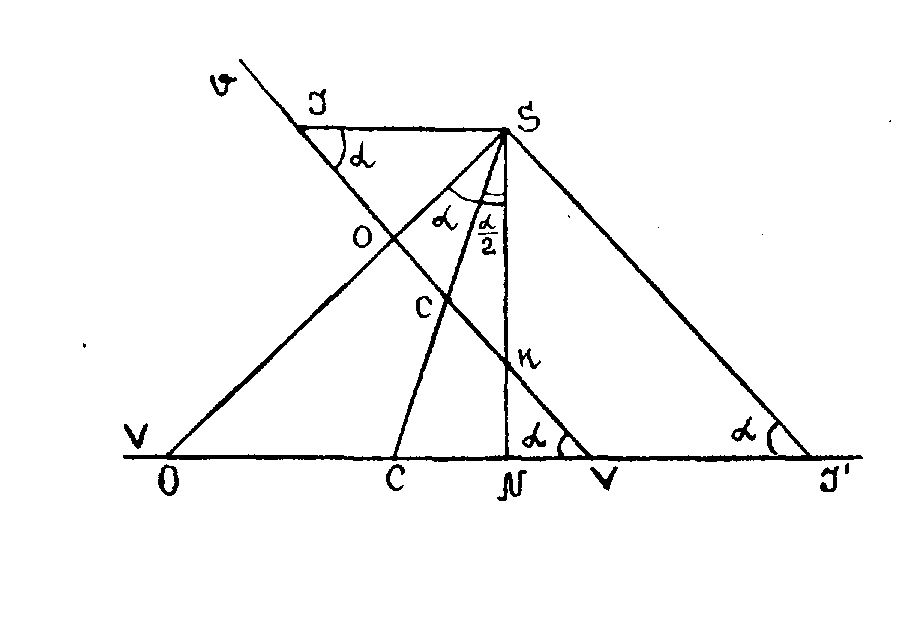

So - главный луч или оптическая ось объектива Отрезок Sо- фокусное расстояние f;

О - главная точка, получена в результате пересечения главного лу­ча со снимкой; n - точка надира - пересечение отвесной линии, проходящей через центр проекции S со снимком;

 - угол наклона картинной плоскости, это угол между оптической осью и отвесной линией;

с - точка нулевых искажений - пересечение биссектрисы угла  со снимком;

SN=Н - высота съемки,

W- плоскость главного вертикала, это вертикальная плоскость, проходящая через центр проекции S, точку надира n, и главную точку о;

V - главная вертикаль - пересечение пл-ти главного вертикала со снимком;

VV - линия направления съемки получена перес пл-и W с п-стью основания Е;

 - главная точка схода картинной плоскости - пересечение луча SI параллельного направлению съемки с картинной плоскостью;

' - главная точка схода предметной плоскости - пересечение луча SI' параллельного главной вертикали V с плоскостью основания;

G - плоскость действительного горизонта, это горизонтальная плоскость проходящая через центр проекции So .

Линии на аэроснимке перпендикулярные к главной вертикали но­сят название горизонталей.

h_ih_i - линия действительного горизонта

h_th_t - линия основания картины

h_oh_o - главная горизонталь,

h_ch_c - линия неискаженных масштабов h_nh_n - надирная горизонталь,

(31)

(32)

(33)

(34)

(35)

(36)

(37)

(38)

(39)

13.Построение перспектив отрезков прямых, параллельных линии направления съемки

1. Продолжить npямые до пересечения с плоскостью снимка.

2. Провести из центра проекции S луч параллельный данным прямым. Пересечение этого луча с плоскостью снимка определит точку схода изображений данных прямых.( Если продолжить линии АА' и ВВ' в обрат­ную сторону до бесконечности, то проектирующие лучи идущие от бесконечно удаленных точек линий АА' и ВВ' будут параллельны этим прямым и пересекут плоскость снимка в главной точке схода I. Таким образом в главной точке схода I изображаются беско­нечно удаленные точки прямых параллельных линии направления съемки VV.)

3. Точку схода соединить с точками встречи определяемых пря­мых с плоскостью снимка.

4. Провести проектирующие лучи из концов заданных отрезков в центр проекции S. Пересечения этих лучей с соответствующи­ми линиями, полученными в плоскости снимка, определяют положе­ние изображений искомых отрезков.

Для горизонтального аэроснимка точка схода изображений парал­лельных и горизонтальных линий находится в бесконечности, так как проектирующий луч SI будет параллелен плоскости аэроснимка Р. Поэтому семейство горизонтальных и параллельных прямых изобра­жаются на горизонтальном аэроснимке также семейством параллель­ных прямых.

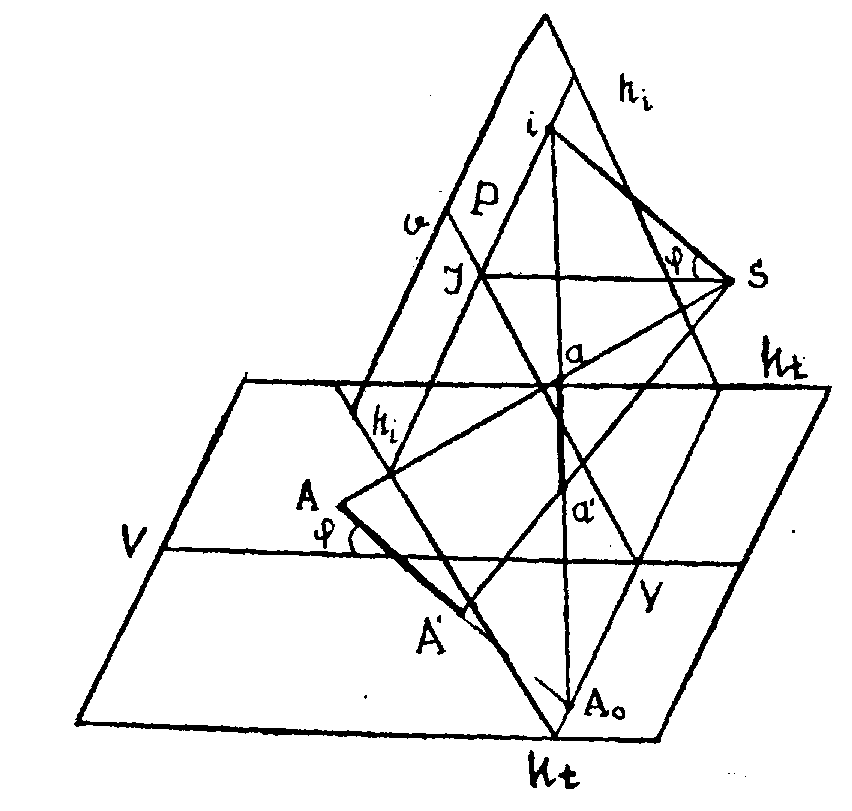

14.Построение изображения прямой, лежащей под углом к линии направления съемки

Продолжим линию АА' до пересечения с линией осно­вания картины h_th_t, получим точку А_о. Найдем точку схо­да прямой АА', для этого из центра проекции S проведем прямую в плоскости действи­тельного горизонта парал­лельную линии АА', в пере­сечении со снимком получим искомую точку схода i. Соединим точку А_о с точкой схода i и проведем проектирующие лучи из точек А и А' в центр проекции S. Пересечение проектирующих лучей с линией А_оi даст нам точки а и а'.
