29.Назначение и принцип трансформирования аэроснимков
Трансформированием аэроснимков называется процесс преобразования наклонного снимка в горизонтальный заданного масштаба. В ходе трансформирования устраняют искажения контурных точек обусловленные наклоном аэроснимка. Смещения, обусловленные рельефом местности, при обычных способах трансформирования не устраняются, можно лишь изменить величину смещений.

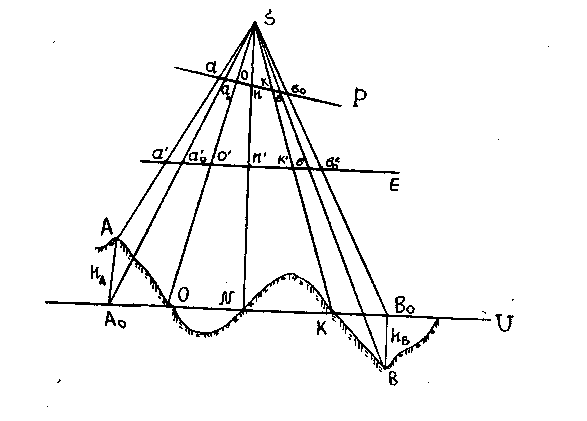

Проведем
на местности горизонтальную плоскость
U
и поставим условие, чтобы сечение
местности этой плоскостью изобразилось
на экране Е
в конкретном масштабе
,
то есть
. (107)
. (108)
Изображения точек местности, имеющих превышения над плоскостью U, будут смещены относительно планового положения по радиус-векторам, проходящим через точку надира n. Приняв трансформированное изображение за план, смещения точек, вызванные рельефом местности, будем рассматривать как ошибки. Величину смещения можно найти по формуле
. (97)
где
-
расстояние от точки надира до любой
точки трансформированного аэроснимка,
которая попадет на фотоплан.
Если
возможно получить трансформированный
аэроснимок с допустимыми ошибками
за рельеф, то горизонтальную плоскость
U
проводят на средней высоте сфотографированного
участка местности. В этом случае
.
На основании выражения (97) определим
предельные превышения, при которых
ошибки за рельеф не превысят допустимой
величины
. (109)
Так
как это расстояние
мы
измерить не можем, то выразим его через
аналогичное расстояние
на снимке.
Для плановых аэроснимков можно принять
. (110)
где R - расстояние на местности, соответствующее расстоянию снимка.
Для трансформированного изображения можно записать следующее соотношение
. (111)
Решим формулы (110) и (111) относительно R
;
(112)
Приравняем полученные выражения и решим их относительно
. (113)
Подставим полученное значение в формулу (109)
. (114)
На
основании выражения (114) можно заключить,
что при заданном
величину
превышения
можно увеличить, если использовать
длиннофокусные аэрофотоаппараты.
30.Трансформирование аэроснимков по зонам
Если превышения точек местности больше допустимых, то аэроснимок трансформируется по зонам, причем для каждой зоны выбирается своя средняя плоскость.
В
этом случае трансформирование выполняется
на несколько плоскостей Е1
, Е2,
Е3,
допуская в каждой зоне смещения точек
за рельеф местности
не более 0,4мм. Рассчитаем hдоп
при котором смещения на трансформированном
снимке не превысят 0,4 мм.
Смещения
точек
могут иметь как знак плюс, так и знак
минус, поэтому высота зоны h3
будет h3=
2hдоп,
а число n
зон
где Amax, Amin - соответственно максимальная и минимальная отметки точек сфотографированной местности.
Затем
производят многократное трансформирование
при положениях экрана Е1
, Е2,
Е3,
и получают столько фотоснимков, сколько
зон было рассчитано. В соответствии с
данными карты или снимка с горизонталями
на трансформированном снимке, полученном
при положении экрана Е1
вырезают контура, принадлежащие первой
зоне U1;
на трансформированном снимке, полученном
при положении экрана Е2
вырезают контура, принадлежащие второй
зоне U2
и т.д. После монтажа вырезанных частей
снимка получают так называемый мозаичный
трансформированный снимок, у которого
смещения точек, обусловленные рельефом
местности не будут превышать
.
