1.Виды фототопографических съемок

Комплекс процессов, позволяющих создать по снимкам карту местности, называют фототопографической съемкой. По методу получения и обработки

снимков местности и по характеру созда­ваемой продукции различают следующие виды съемок:

Контурная съемка представляет собой совокупность процессов, в результате выполнения которых получают контурный план (фото­план) местности. Для того выполняют аэросъемку с определенным процентом продольного и поперечного перекрытий. Полученные аэро­снимки не являются фотографическим планом местности вследствии искажения изображения из-за влияния рельефа местности, откло­нения оптической оси аэрофотоаппарата от отвесного положения и других факторов. Для устранения искажений вызванных наклоном снимка и частично рельефом местности выполняют трансформирова­ние. Трансформированные аэроснимки монтируют и получают одномасштабное фотографическое изображение местности - фотоплан, который дешифрируют, то есть раскрывает содержание изображенных на фото­плане объектов.

При комбинированном методе съемки изготовляют фотоплан спо­собом контурной аэросъемки или графический план контуров мест­ности, а рельеф зарисовывают в поле приемами мензульной съемки. В этом случае комбинируемся контурная аэросъемка с мензульной.

Методом стереотопографической съемки получают по перекры­вающимся снимкам графические планы с горизонталями. Существуют дифференциальный и универсальный способы стереотопографической съемки. В дифференциальном методе создание плана местности вы­полняют в несколько этапов на различных приборах. В универса­льном методе весь комплекс процессов по созданию топографичес­кого плана местности выполняют на одном универсальном приборе.

Методом наземной стереофотограмметрической съемки можно так­же по снимкам получить графический план с горизонталями. В этом случае местность фотографируют фототеодолитом с двух точек, рас­положенных на поверхности земли.

2.Построение изображения идеальной оптической системой

Идеальная оптическая система удовлетворяет следующим усло­виям:

1. Точке, прямой и плоскости в пространстве предметов соответствует точка, прямая и плоскость в пространстве изображений.

2. Соответствие между точками, плоскостями и прямыми проис­ходит по законам оптического сопряжения.

Построение изображения идеальной оптической системой

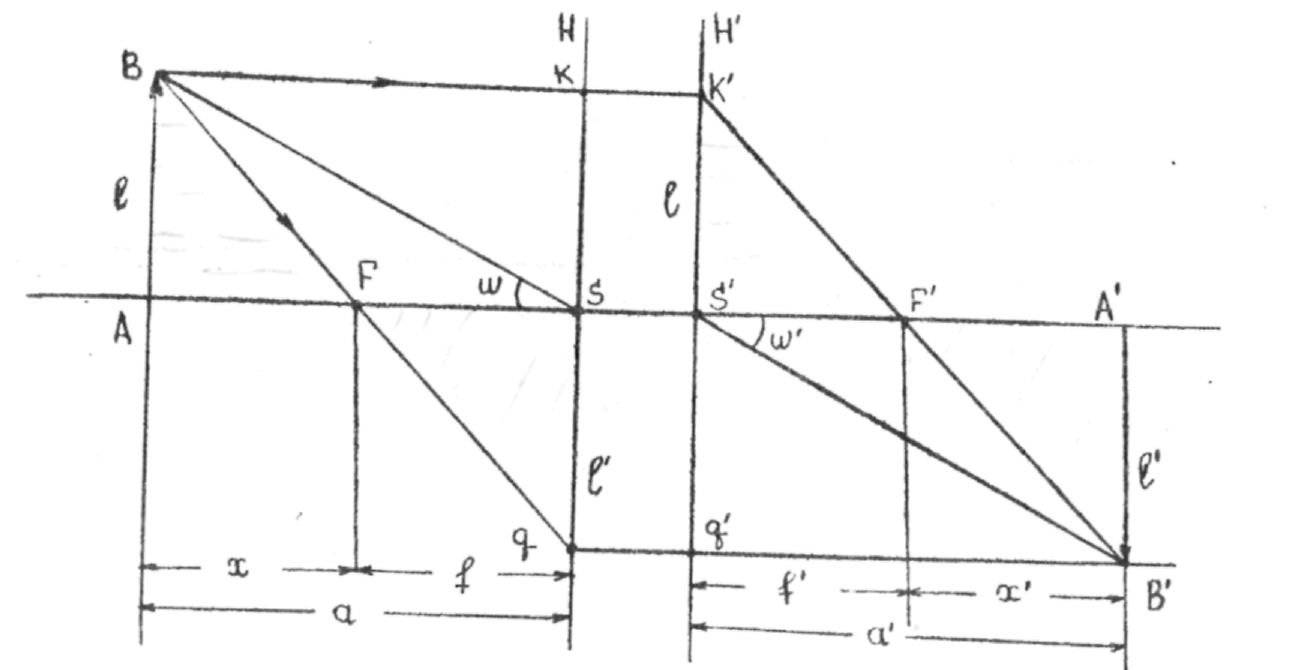

Из подобия треугольников и можно записать соотношения

; или (1)

где называют поперечным увеличением.

Из уравнения (I) запишем (2)

Формулу (2) называют первым оптическим условием или форму­лой Ньютона.

Выражение (2) можно преобразовать, если представить ;

(3)

Поделим обе части выражения (3) на величину aa' (4)

Поделив обе части полученного равенства на f, будем иметь - это первое оптическое условие для симметричных объективов и в однородной сфере.

(6)

Из отношения (I)

; (7)

Подставим выражения (7) в отношение (6)

Для идеальной оптической системы

(8)

Отношение (8) является условием ортоскопии, то есть подобия. Для симметричных объективов и в однородной среде условие ортоскопии имеет вид:

(9)

Даже лучшие, так называемые ортоскопические, объективы не дают строго подобного (ортоскопического) изображения. Наруше­ние подобия у симметричных объективов объясняется неравенством углов и при передней S и задней узловых точках объ­ектива. Нарушение ортоскопии называется дисторсией. Следовательно, дисторсия возникает пои несоблюдении равенства (9).

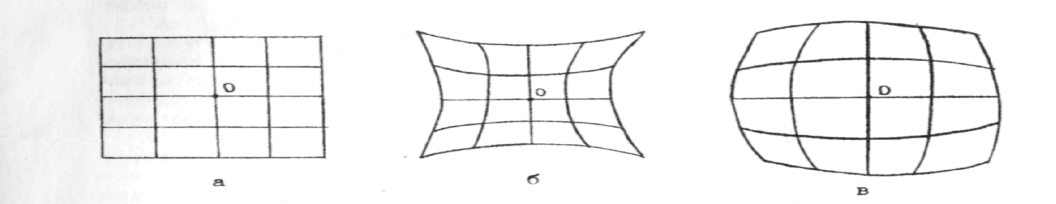

Наличие дисторсии вызывает на аэроснимке искривление

Дисторсию подразделяют на радиальную и тангенциальную. Радиальная дисторсия возникает из-за недостаточно совершенного расчета объектива. Тангенциальная - из-за погрешностей изго­товления и сборки объектива.

Величины дисторсии для различных зон аэроснимка находят при калибровке, в ходе которой определяют также элементы внутрен­него ориентирования. Полученные величины записывают в паспорт аэрофотоаппарата ( АФА ).
