2)Принцип работы cd- проигрывателя

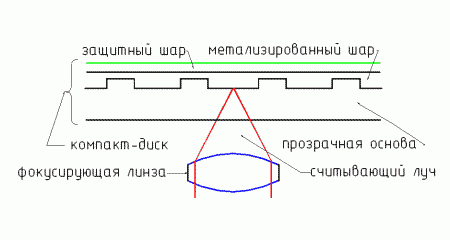

П ри подаче напряжения питания полупроводниковый лазерный диод генерирует когерентный луч, который с помощью дифракционной решетки разделяется на основной луч и два дополнительных. Пройдя через элементы оптической системы и фокусирующую линзу, эти лучи попадают на компакт-диск

Точную фокусировку лучей на диске осуществляют катушки фокусировки, устанавливающие нужное положение линзы. Отразившись от диска, лучи снова попадают на фокусирующую линзу и дальше в оптическую систему. При этом отраженные лучи отделяются от падающих благодаря их разной поляризации. Перед тем, как попасть на фотодатчики (фотодиодную матрицу), основной луч проходит через цилиндрическую линзу, в которой используется эффект дисторсии для определения точности фокусировки

Если луч сфокусирован точно на поверхности компакт-диска, отраженный луч на фотодатчиках имеет форму круга, если перед или за поверхностью - форму эллипса.

Сигналы с фотодатчиков предварительно усиливаются, и по разности сигналов (A+C) и (B+D) определяется ошибка фокусировки FE. При точной фокусировке сигнал FE равен нулю.

Билет 26 1. Неисправности диодов, транзисторов, микросхем. Методы отыскания 1)Методы отыскания неисправных диодов транзисторов

Диоды Потеря работоспособности диодов может наступить вследствие:

а) обрыва цепи внутри прибора (сгорание);

б) утраты запирающей способности (пробой);

в) обрыва выводов.

Неработоспособный диод в схеме выпрямления, находящейся под напряжением, может быть определен с помощью вольтметра путем измерения напряжения на всех диодах (или стабилитронах, или стабисторах).

Нагрузка схемы должна быть включена, а емкостной фильтр на выходе схемы отключен.

При сгорании диода напряжение на нем будет всегда больше, чем на исправном;

при пробое напряжение будет равно нулю или мало отличающимся от нуля.

Неработоспособный диод может быть определен с помощью омметра путем измерения сопротивления диода в обоих направлениях.

У исправных диодов сопротивление зависит от типа, силы измерительного тока и температуры среды и колеблется в пределах от единиц до сотен (десятков) килоомов в прямом направлении, до десятков мегаомов - в обратном направлении.

Транзисторы Потеря работоспособности транзисторов может наступить вследствие:

а) обрыва цепи внутри прибора (сгорание);

б) утраты запирающей способности (пробой);

в) обрыва выводов;

г) перегрева.

Неработоспособный транзистор может быть определен посредством вольтметра постоянного тока, омметра или специальных проверочных средств.

Неработоспособный транзистор может быть определен с помощью омметра путем измерения сопротивления переходов в прямом и обратном направлениях.

В случае пробоя перехода его сопротивление будет равно нулю, а при сгорании прибора сопротивления переходов в обоих направлениях - бесконечности. Интегральные схемы Контроль состояния интегральных схем определяется прежде всего их типом. При проверке линейных схем (усилителей, операционных усилителей, стабилизаторов и др.) прежде всего с помощью измерителей напряжений (желательно с высокоомным входом) измеряются: - напряжения питания, смещения, отношения напряжения на входе и выходе (для усилителей); - напряжения на отдельных выходах согласно справочным данным, а также указаниям инструкции по эксплуатации данного объекта. Выход за пределы допуска этих параметров четко указывает на неисправность линейных микросхем. Интегральные схемы этого же класса типа генераторов могут быть окончательно проверены визуально с помощью осциллографа. Если генерация происходит на низких и инфранизких частотах (от 10 Гц и ниже), то возможно обнаружение неисправности микросхемных генераторов с помощью малоинерционных стрелочных приборов. Контроль выхода отказавшего генератора не будет вызывать колебаний (или вибраций) стрелки приборов. Иногда неисправность микросхем можно обнаружить по температуре корпуса, как было указано выше. 2. Принцип работы БВГ видеомагнитофона. В ВМ, как и в магнитофоне, магнитная лента сматывается с подающей катушки на приемную (см. рис.), а приводится в движение ведущим валом, к которому она прижимается обрезиненным прижимным роликом. Для создания требуемого натяжения ленты служат рычаги натяжения. Головки стирания, записи и воспроизведения звука располагаются по одну сторону от БВГ, при этом в звуковых каналах ВМ обычно используются универсальные головки записи/воспроизведения. Звуковые сигналы записываются обычно на продольной дорожке по верхнему краю ленты, а по ее нижнему краю на продольной дорожке головкой канала управления записываются специальные управляющие сигналы, предназначенные для управления системой автоматического регулирования скорости движения ленты (САР-СЛ).

Билет 27 1. Основы технологии эксплуатации и ремонта РЭА.

2. Структурная схема монофонического аудио-магнитофона с раздельными усилителями. Ко входу усилителя записи через входное уст­ройство ВУ подключаются источники входного напряжения: микрофон Мк, звукосниматель Зс, радиотрансляционная линия Л и радио­приемник Р. В простейшем случае входное устройство — это делитель напряжения, в ко­тором напряжения различных источников сиг­нала приводятся к одному уровню (обычно к уровню сигиала от микрофона). В УЗ усиление может быть плавно изме­нено регулятором РУ. Поддержание этого уровня обеспечивается автоматической регули­ровкой уровня записи АРУЗ. К выходу УЗ подключена записывающая головка ГЗ. Одно­временно с сигналом в ее обмотку подается ток подмагничивания ог генератора стирания и подмагничивания. Тот же генератор питает стирающую головку ГС. При движении ленты в воспроизводящей головке наводится ЭДС, которая далее посту­пает на усилитель воспроизведения УВ. Выход последнего подан к гнезду «линейный выход» ЛВ, а через переключатель П (в положе­ние 2) — на усилитель мощности УМ, нагру­женный на громкоговоритель Гр. В усилителе мощности имеется регулятор тембра РТ. Благодаря раздельным усилителям записи и воспроизведения образуется так называемый сквозной канал, что позволяет одновременно осуществлять слуховой и визуальный контроль качества записи. Слуховой контроль произво­дится методом сопоставления звучания ориги­нала с воспроизводимой фонограммой путем подключения переключателем П усилителя мощности и громкоговорителя к выходу уси­лителя воспроизведения (положение 2) либо к промежуточному выходу усилителя записи (положение /). Одновременно переключается и индикатор И для визуального контроля качества записи.

Экзаменационный билет № 28

1.Возможные неисправности радичастотного тракта радиоприемника. Причиной отсутствия приема на одном или нескольких диапазо­нах может быть обрыв или нарушение контакта в переключателе диапазонов, выход из строя транзистора гетеродина, обрыв контур­ной катушки входного контура, контура усилителя РЧ или гетеродин­ного контура, замыкание пластин в блоке КПЕ. Замыкание между пластинами ротора и статора блока КПЕ может происходить при перестройке по всему диапазону или на отдельных участках. При этом при повороте ручки настройки прослушивается сильный треск. Убедиться в наличии генерации гетеродина при исправном смесителе можно по прослушиванию в головке громкоговорителя характерного шипящего звука или щелчка в момент прикосновения отвертки к выводам статора гетеродинной секции блока КПЕ. Прове­рить наличие генерации можно подключением электронного вольт­метра параллельно конденсатору блока КПЕ контура гетеродина. Проверка колебаний гетеродина и их амплитуды производится в середине и на краях диапазона. Напряжение гетеродина в различных радиоприемниках неодинаково. Прежде чем приступить к отысканию неисправностей в блоке УКВ, необходимо удостовериться в исправности усилителя промежуточной частоты и частотного детектора. Поиск неисправности блока УКВ следует начинать с внешнего осмотра монтажа и соединительных проводников, проверки наличия напряжения питания, исправности колебательных контуров, надеж­ности электрических соединителей. Затем, если внешний осмотр не выявляет причины неисправности, проверяют блок на прохождение сигнала по каскадам и режимы работы транзисторов или микросхем, входящих в него.
