Билет 17

1.Настройка УЗЧ по постоянному току.( ЧТО ОЗНАЧАЕТ И КАК ПРОИЗВОДИТСЯ)

Режим работы по постоянному току - это величины постоянных составляющих токов, протекающих через выводы транзисторов, микросхем, и постоянные составляющие напряжений, действующих между выводами. В зависимости от режима работы по постоянному току транзистора будет меняться работа усилителей, он устанавливается при помощи базового резистивного делителя который устанавливает смещение рабочей точки по входной характеристике транзистора в зависимости от приложенного напряжения на переход БЭ.

2.Принцип получения высокого напряжения на аноде кинескопа телевизора.

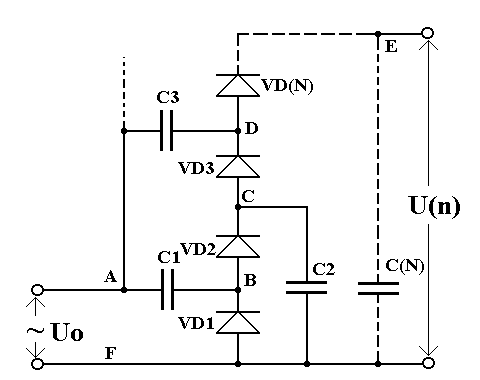

Нагрузкой выходного каскада строчной развертки служит первичная обмотка строчного трансформатора с ферритовым сердечником. Одна из вторичных катушек является высоковольтной, высокое напряжение с вывода которой служит для формирования напряжения фокусировки для кинескопа, а также за счет схемы умножения напряжения на диодах и конденсаторах получается высокое напряжение до 25 кВольт для анода кинескопа.

Билет 18

1.Преобразование звукового сигнала в цифровую форму.

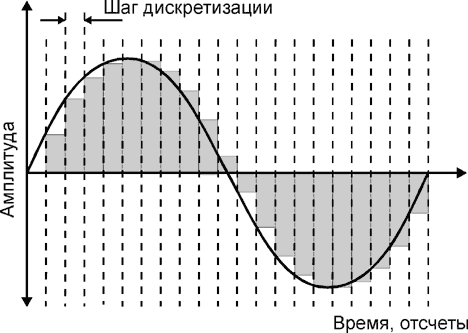

	Преобразование звукового сигнала в цифровую форму осуществляется при помощи квантования и дискретизации П роцесс дискретизации по времени — процесс получения значений сигнала, который преобразуется, с определенным временным шагом — шагом дискретизации . Количество замеров величины сигнала, осуществляемых в одну секунду, называют частотой дискретизации или частотой выборки. Чем меньше шаг дискретизации, тем выше частота дискретизации и тем более точное представление о сигнале нами будет получено. Квантование по амплитуде — процесс замены реальных значений амплитуды сигнала значениями, приближенными с некоторой точностью. Каждый из 2 N возможных уровней называется уровнем квантования, а расстояние между двумя ближайшими уровнями квантования называется шагом квантования.
2.Принцип работы отклоняющих систем телевизора.

Н а горловине кинескопа установлена Отклоняющая Система (ОС), которая содержит кадровые и строчные катушки. Эти катушки используются для отклонения электронного луча для получения равномерного свечения экрана (растра). На модулятор кинескопа подается напряжение видеосигнала. Это напряжение изменяет интенсивность луча, а значит, и яркость свечения кинескопа. В простейшем случае (черно-белый телевизор) люминофор имеет белое свечение. В цветных телевизорах экран кинескопа покрыт уже тремя различными люминофорами, благодаря чему удалось получить цветное изображение. Также цветной кинескоп содержит не один, а три катода, и, соответственно, три электронные пушки. Каждый луч "отвечает" за свой цвет свечения экрана. Для того, чтобы можно было направить луч именно на свой участок люминофора, в конструкции цветного кинескопа имеется маска. Катоды кинескопа расположены в форме треугольника, точно в такой же форме расположены и "кусочки" цветного люминофора на экране кинескопа. Такое расположение называется "Триада". По этой конструкции строились первые цветные кинескопы. В настоящее время больше распространена "щелевая" конструкция кинескопов. Катоды в такой конструкции размещены уже в ряд. Точно так же расположены и отверстия маски кинескопа, а также цветные слои люминофора. Щелевая конструкция кинескопа позволяет получить изображение более высокого качества (яркость и контраст).

Вывод изображения на экран производится следующим образом: электронный луч движется слева направо через весь экран, потом спускается на строчку ниже и т.д., заставляя точки светиться. Получается, что в один момент времени могут светиться максимум три точки — те, на которые в данную миллисекунду направлен электронный “удар” соответствующей пушки. Общая же картинка создается за счет инерционности люминофора (он перестает светиться не сразу, а постепенно) и особенностей человеческого зрительного восприятия.
