Билет 15

1.Цифровое представление сигнала.

В результате применения цифровых методов воспроизводится сигнал практически без искажений, детонации, шума, а изображение получается стабильное и четкое. Цифровые записи легче обрабатывать посредством программирования; их можно многократно копировать без потери качества. Такие записи лучше сохраняются.Однако достоинства цифровой записи — возможность подавления вредных эффектов и соответственно повышение качества изображения — связаны с большим расширением полосы частот, передаваемой системы записи (MD, DVD). Пропускная способность канала цифровой видеозаписи должна быть более чем на порядок выше по сравнению с аналоговой видеозаписью. Получается очень большой поток данных, который трудно как передать, так и записывать, поскольку требуются высокие скорости записи и большие значения информационной емкости носителя.Электрический сигнал, отображающий передаваемое сообщение (речь, музыку, изображение), имеет аналоговый непрерывный вид. Для преобразования аналогового сигнала в цифровой его последовательно подвергают:

♦  дискретизации исходного аналогового сигнала по времени;

♦  квантованию по уровням;

♦  кодированию.

Дискретизация — представление непрерывного по времени аналогового сигнала дискретным. Технически дискретизация реализуется с помощью амплитудно-импульсного модулятора, на один вход которого подается аналоговый сигнал, а на второй — импульсы дискретизации.

В результате дискретизации непрерывный аналоговый сигнал заменяется на ряд очень коротких импульсов-отсчетов, амплитуды которых равны значениям аналогового сигнала в дискретные моменты времени.Для того чтобы выходной сигнал соответствовал входному, требуется обеспечить не только заданную точность преобразования, но и соответствующую точность записи сигналов. Иными словами, для неискаженной передачи сигнала необходимо обеспечить его помехозащищенность. Для этого на заключительном этапе преобразования аналогового сигнала в цифровую форму осуществляется кодирование.Суть цифрового кодирования заключается в том, чтобы каждый квантованный уровень выражался определенной комбинацией двоичных цифр. 2.Структурная схема ВМ. Особенности записи изображения.

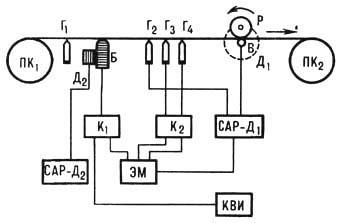

Механизм протяжки ленты состоит из двигателя Д ₁, ведущего вала В, прижимного ролика Р, подающей ПК ₁ и приёмной ПК ₂ кассет. Головки записи и считывания видеосигнала расположены на диске или барабане Б, вращаемом своим двигателем Д ₂. Отдельно установлены стирающая головка Г ₁, головка записи и считывания управляющего сигнала Г ₂, записи и считывания звука Г ₃ и режиссёрских сигналов Г ₄. Системы автоматич. регулирования (САР) эл.-механич. узлов видеомагнитофона регулируют скорость вращения двигателя Д ₂ (САР - Д ₂) и двигателя Д ₁ (САР - Д ₁). Канал записи-воспроизведения изображенияK₁ содержит тракт преобразования телесигнала в частотно-модулир. сигнал и обратно, а также схемы коррекции искажений. Назначение тракта К ₂ -запись и воспроизведение звука и управляющих сигналов. Блок "электронного монтажа" (ЭМ) позволяет управлять записью отд. фрагментов программы. Корректор временных искажений (КВИ) устраняет искажения, связанные с непостоянством скорости движения головок относительно ленты в режимах записи и воспроизведения. В большинстве случаев современные КВИ выполняются на базе цифровой техники.В стационарных видеомагнитофонах используют обычно 4 головки. Стандартная скорость движения головки относительно ленты 41,3 см/с, скорость протяжки ленты 39,7 см/с. В портативных видеомагнитофонах скорость перемещения головок относительно ленты ниже, чем в стационарных, число головок меньше. Значит. повышение качества цветной видеозаписи удаётся получить при раздельной записи составляющих яркостного и цветоразност-ных сигналов - компонентной записи. В полной мере преимущества компонентной записи реализуются при подаче на видеомагнитофон сигналов E_R, E_G, E_B непосредственно с телекамеры, преобразовании этих сигналов и записи сигналов яркости и цветоразностных сигналов на смежных дорожках двумя головками.
