Введение
В курсовом проекте рассмотрены вопросы тяговой динамики и топливно-экономических параметров движения автомобиля ЗИЛ-130, с целью закрепления знаний полученных при изучении дисциплины «Теория и основы расчёта автомобиля», а также формирования навыков применения теоретических знаний к практическим расчетам, для получения знаний об эксплуатационных возможностях реальных конструкций автомобилей, уяснения сущности процессов, происходящих при их движении; приобретения знаний конкретных величин тягово-динамических и экономических характеристик автомобилей, умения анализировать влияние на них различных конструктивных параметров.
Бортовой автомобиль ЗИЛ-130, грузоподъемностью 6000 кг, с колесной формулой 4х2.2 выпускается Московским автомобильным заводом имени Лихачева с 1986 года. Представляет собой модернизацию автомобилей семейства ЗИЛ-130.
На автомобиле устанавливается двигатель модели ЗИЛ-508.10 бензиновый, V-образный, 8-ми цилиндровый. Номинальная мощность двигателя 110 кВт (150 л.с.) при 3200 об/мин, крутящий момент 402 Н·м.
Коробка передач 5-ти ступенчатая, с синхронизаторами на II, III, IV и V передачах. Передаточные числа: I – 7,44; II – 4,10; III – 2,29; IV – 1,47; V – 1,00; З.Х. –7,09. Главная передача – одинарная, гипоидная с передаточным числом 6,33.
Тягово-скоростной расчет автомобиля
1.1. Определение эффективной мощности, эффективного крутящего момента и построение внешней скоростной характеристики двигателя
Требуемую эффективную мощность двигателя проектируемого АТС определяют по указанным в задании значениям максимальной скорости (Vmax).
Мощность двигателя при максимальной скорости определяется по зависимости:
,
где k
– коэффициент обтекаемости,
;
F–
лобовая площадь автомобиля, м2;
ηтр
– коэффициент полезного действия
трансмиссии (КПД); ψv
–коэффициент сопротивления дороги.
Ga = G0 + Gгр = 41750 + 50000 = 91750 Н = 91,75 кН
КПД трансмиссии автомобиля зависит от конструкции и вида привода автомобиля, характеристик смазочных материалов, технического состояния АТС, поэтому в расчетах используют табулированные значения ηтр. Принимаем ηтр =0,9.
Коэффициент аэродинамического сопротивления автомобиля также зависит от многих параметров и определяется испытанием в аэродинамической трубе. Принимаем k = 0,7.
Площадь лобового сопротивления определяется по техническим характеристикам или приближенно по следующей формуле:
Fa = a∙Ba∙Fa ,
где а - коэффициент заполнения площади, зависит от дорожного просвета и параметров подвески, для грузовых – а = 0,75…0,9 (большие значения для более тяжелых автомобилей); Ва и На – наибольшая высота и ширина АТС, м.
Fa = a∙Ba∙Fa = 0,9∙1,8∙2,4 = 3,89 м2
Коэффициент сопротивления дороги нужно вычислить по следующей формуле:
,
где α - угол подъема (+) или спуска (-) участка дороги; fv - коэффициент сопротивления качению эластичных шин, зависит от скорости автомобиля,
.
В формуле f0 - коэффициент сопротивления качению при малых скоростях.
f0 = 0,018.
ψv = fv = 0,018∙(1 + 26,392/150000) = 0,018 .
Коэффициент kw, зависит от конструкции шин и геометрических парамет-ров, определяется экспериментально и находится в пределах:
kw = (0,15…4,0)∙106.
Поскольку максимальную скорость определяют на горизонтальной дороге, то в данном случае α = 0.
После подстановки параметров в уравнение получим:
Nе v = 104,22 кВт.
Динамические, скоростные и экономические показатели автомобилей непрерывно связаны техническими характеристиками двигателей, установленных на них. Наиболее полно возможности двигателя отображает его внешняя скоростная характеристика, представляющая собой зависимость мощности, крутящего момента и удельного расхода топлива от частоты вращения коленчатого вала питателя при полной подаче топлива. Таким образом, внешняя скоростная характеристика автомобильного двигателя может быть представлена тремя кривыми:
Ne, Me, ge = f(ωe).
Угловая скорость коленчатого вала ωN , с-1 на номинальном режиме при Nemax
с-1,
где nN – частота вращения коленчатого вала двигателя (об/мин), указанная в задании.
Мощность Nev соответствует частоте вращения коленчатого вала ωev, при которой скорость движения автомобиля будет Vтах.
Частота вращения ωev, связана с частотой вращения ωN, соответствующей максимальной мощности, следующим образом:
ωev =(0,9… 1,1)∙ ωN = 0,1∙471 = 518,1 с-1 .
Минимальная частота вращения для всех типов двигателей может быть принята равной
ωmin = 0,2 ωN = 0,2∙518,1 = 94,2 с-1.
Внешняя скоростная характеристика, т.е. зависимость Ne = f(ωe), строится с использованием эмпирической формулы в интервале частот от ωmin до ωev. Выбираем 10 значений точек, тогда интервал:
с-1
,
где n = 10 – количество точек.
,
Здесь Nemax – максимальная эффективная мощность двигателя, кВт.
= 106,45 кВт,
где a, b, с – эмпирические коэффициенты, выбираемые из табл. 1.4.
a = 1 ; b = 1 ; c = 1.
Для удобства расчеты сводим в табл. 1.1.
Таблица 1.1
|
min |
2 |
3 |
4 |
5 |
|
|
|
|
|
ei |
94,2 |
141,3 |
188,4 |
235,5 |
282,6 |
329,7 |
376,8 |
423,9 |
471,0 |
518,1 |
ei/v |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,1 |
aei/ev) |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,1 |
bei/ev)2 |
0,0 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
cei/ev)3 |
0,0 |
0,0 |
0,1 |
0,1 |
0,2 |
0,3 |
0,5 |
0,7 |
1,0 |
1,3 |
Nev, кВт |
24,7 |
38,6 |
52,8 |
66,5 |
79,2 |
90,2 |
98,8 |
104,4 |
106,5 |
104,2 |
Mei, Н·м |
262,2 |
273,5 |
280,3 |
282,5 |
280,3 |
273,5 |
262,2 |
246,4 |
226,0 |
201,2 |
ki |
1,1 |
1,0 |
1,0 |
1,0 |
0,9 |
0,9 |
0,9 |
0,9 |
1,0 |
1,0 |
gei,г/кВт·ч |
347,9 |
329,7 |
316,0 |
306,4 |
300,5 |
297,7 |
297,7 |
299,9 |
304,0 |
309,4 |
Кривая зависимости крутящего момента Me на валу двигателя от его частоты вращения строится с использованием уравнения
Mei = 1000∙ Nei / ωei .
Зависимость удельного расхода топлива двигателем с достаточной для расчетов точностью определяется выражением
gei = geN∙ kωi ,
где geN – удельный эффективный расход топлива при номинальной мощности, заданный в исходных данных, г/(кВт-ч); kωi - коэффициент, учитывающий влияние частоты вращения коленчатого вала на удельный расход топлива, среднее значение которого определяется по формуле
,
где для всех типов двигателей а0 = 1,25, а1= - 0,99, а2= 0,93, а3= - 0,24.
По результатам строим график – внешнюю скоростную характеристику автомобильного двигателя (рис. 1.1).

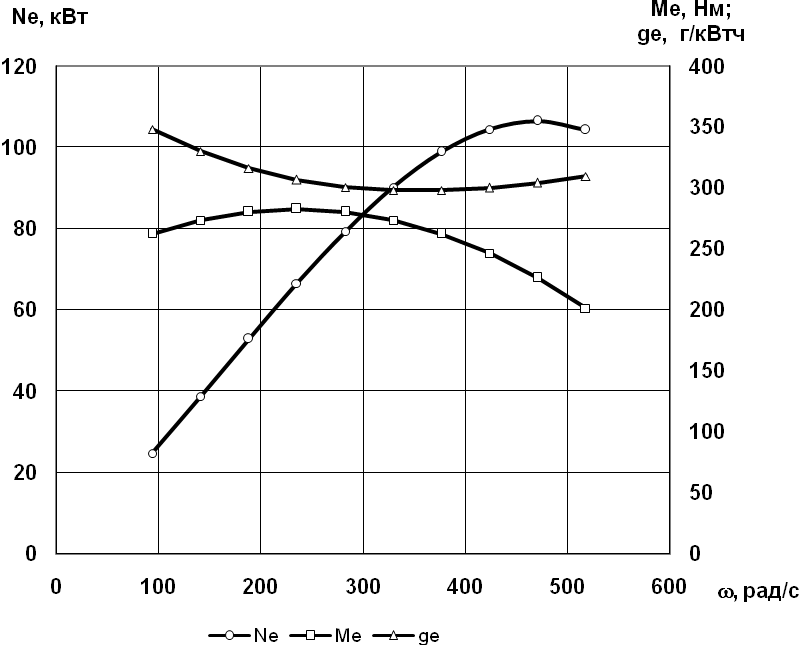

Рис. 1.1 Внешняя скоростная характеристика двигателя
