1.3 Построение динамической характеристики и графика ускорений автомобиля.

Значение динамического фактора определяется для выбранных скоростей АТС на всех передачах по зависимости:

Д_i ;

где P_т_i- сила тяги на k-й передачи при i-ом значении вращающего момента двигателя M_ei_,определяется по формуле, таблица4.

P_wi- сила сопротивления воздуху,

P_wi=k_* F_* V_i²;

где V_i- скорость движения АТС при частоте вращения коленчатого вала двигателя на k-й передаче, определяется по формуле:

V_i= ;

Числовые значения возможных ускорений АТС на i-ой передаче определяется по зависимости:

J_i= ;

где f_i= f₀(1+ V²_i/1500)-коэффициент сопротивлению качению колес АТС при

i-ом значении скорости;

f₀- коэффициент сопротивлению качению колес ,принимаем согласно заданию;

g-ускорение свободного падения = 9,81(м/с²);

δ_вр- коэффициент учета вращающихся масс, определяется по эмпирической зависимости для различных передач:

δ_вр=1,04+0,04 i_k² ;

1-я передача δ_вр=1,04+0,04*3²=1,4;

2-я передача δ_вр=1,04+0,04* 2,17²=1,23;

3-я передача δ_вр=1,04+0,04* 1,57²=1,14;

4-я передача δ_вр=1,04+0,04* 1,13²=1,09;

5-я передача δ_вр=1,04+0,04* 0,818²=1,07;

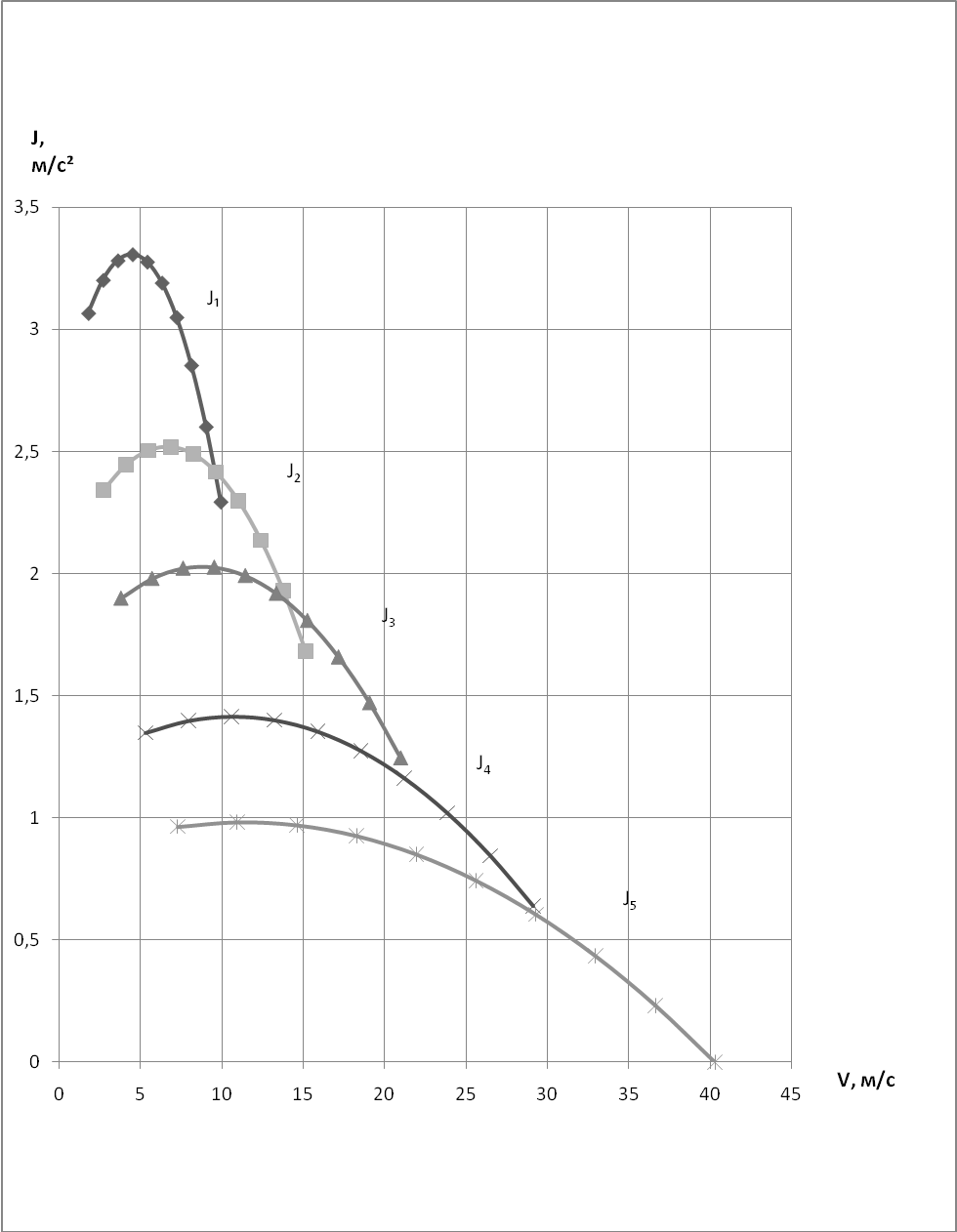

Результаты вычислений заносим в табл. 4 и по данным таблицы строим график ускорений автомобиля и динамическую характеристику, рис. 4 и рис 5.

Таблица 4.

, км/ч	1,81	2,71	3,62	4,52	5,43	6,33	7,24	8,14	9,05	9,95
, кН	6075,5	6337,3	6494,5	6546,8	6494,5	6337,3	6075,5	5708,8	5237,5	4661,3
, кН	2,07	4,66	8,30	12,97	18,67	25,42	33,20	42,02	51,88	62,78
	0,453	0,473	0,484	0,488	0,483	0,471	0,451	0,423	0,387	0,343
f₁	0,016	0,0160	0,0160	0,0160	0,0160	0,0160	0,0160	0,0160	0,0161	0,0161
j ₁, м/с²	3,066	3,202	3,282	3,307	3,276	3,191	3,049	2,853	2,601	2,293
, км/ч	2,76	4,14	5,52	6,90	8,28	9,66	11,04	12,42	13,80	15,18
, кН	4151,5	4330,5	4437,9	4473,7	4437,9	4330,5	4151,5	3901,0	3578,9	3185,2
,кН	4,82	10,85	19,29	30,14	43,40	59,08	77,17	97,66	120,58	145,90
	0,309	0,322	0,330	0,331	0,328	0,319	0,304	0,284	0,258	0,227
f₂	0,0160	0,0160	0,0160	0,0160	0,0160	0,0161	0,0161	0,0162	0,0162	0,0163
j ₂, м/с²	2,342	2,445	2,504	2,519	2,489	2,415	2,298	2,136	1,930	1,680
, км/ч	3,81	5,72	7,63	9,53	11,44	13,35	15,26	17,16	19,07	20,98
, кН	3179,5	3316,5	3398,7	3426,2	3398,7	3316,5	3179,5	2987,6	2740,9	2439,4
, кН	9,21	20,73	36,85	57,58	82,92	112,87	147,42	186,58	230,35	278,72
	0,236	0,246	0,251	0,251	0,247	0,239	0,226	0,209	0,187	0,161
f₃	0,0160	0,0160	0,0160	0,0161	0,0161	0,0162	0,0163	0,0164	0,0165	0,0166
j ₃, м/с²	1,899	1,980	2,022	2,026	1,992	1,919	1,808	1,659	1,471	1,245
, км/ч	5,30	7,95	10,60	13,25	15,90	18,55	21,20	23,85	26,50	29,15
, кН	2235,4	2331,8	2389,6	2408,8	2389,6	2331,8	2235,4	2100,5	1927,1	1715,1
, Кн	17,78	40,02	71,14	111,16	160,08	217,88	284,58	360,18	444,67	538,05
	0,165	0,171	0,173	0,171	0,166	0,157	0,145	0,129	0,110	0,087
f₄	0,0160	0,0160	0,0161	0,0162	0,0163	0,0164	0,0166	0,0167	0,0169	0,0171
j ₄, м/с²	1,346	1,395	1,413	1,398	1,351	1,272	1,161	1,018	0,843	0,636
, км/ч	7,32	10,98	14,64	18,30	21,96	25,63	29,29	32,95	36,61	40,27
, кН	1656,6	1728,0	1770,8	1785,1	1770,8	1728,0	1656,6	1556,6	1428,1	1271,0
, Кн	33,94	76,36	135,76	212,13	305,47	415,78	543,06	687,31	848,54	1026,7
	0,121	0,123	0,122	0,117	0,109	0,098	0,083	0,064	0,043	0,018
f₅	0,0160	0,0161	0,0162	0,0164	0,0166	0,0169	0,0171	0,0175	0,0178	0,0182
j ₅ м/с²	0,963	0,982	0,970	0,926	0,850	0,743	0,605	0,434	0,2332	0
